EC2 커넥터 1개 - 배터리쪽
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](/shop/data/goods/fm100000994_1792248613.jpg)
판매가격1,000 원회원 가입시 추가 할인
적립금10 원
물류창고
A
재고
총알배송 68개 +
추가 재고 없음
상품번호QA00994※ 전화문의시 상품번호를 알려주세요
고객선호도★★★★★ 5.0 (1개)
Email Us
상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
99.9% 실재고
22년 전문가
확실한 기술지원
출고 전 촬영
실시간 배송알림
Since 2004
EC2 Battery Connecter
소형 배터리 및 전자 변속기용 오리지널 EC2 컨넥터 배터리쪽 1개
브러시리스 모터/변속기/배터리 시스템에 추천하는 컨넥터로서7.4v 1200mAh 이하의 저용량 배터리에 적합합니다.
<제 원>
●2.5mm connector
Note:
2.5mm Male gold connector for putting into "DEV" blue connector
2.5mm Female gold connector for putting into "BATT" blue connecotr
<제작 방법>

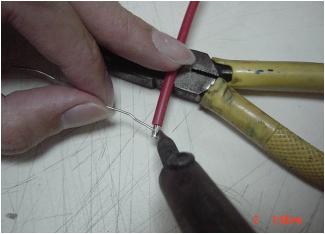

Step.1 먼저 와이어의 실리콘 부분을 약 5mm 정도 스트립 후 납을 솔더링합니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176860.jpg)
Step.2 컨넥처 부분에도 솔더링을 합니다. 이 때 납이 컨넥터의 턱부분에 뭍지 않도록 주의 하며 80% 정도만 납을 녹여 넣습니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176861.jpg)

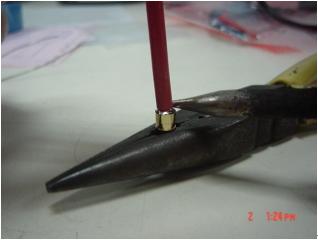

Step.3 와이어와 컨넥터를 함께 솔더링 합니다. 이때 납이 단자의 홀 부분에서 넘치지 않도록 주의 합니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176862.jpg)

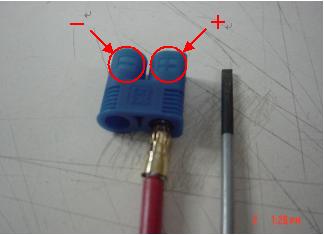

Step.4 단자가 냉각이 될 때까지 충분히 식힌 후 터미널과 결합합니다. 이때 아래 사진과 같이 '-' 드라이버를 준비합니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176863.jpg)

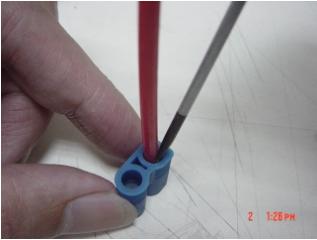

Step.5 단자를 터미널에 삽입 후 '-' 드라이버로 엣지 부분을 힘을 줘서 밀어 넣습니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176864.jpg)

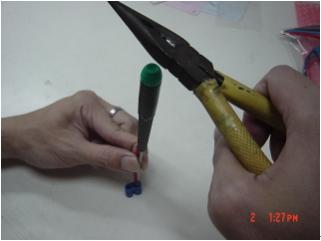

Step.6 터미널 조인트에서 "딱" 소리가 날 때까지 밀어 넣어야 하며 확실하게 결합이 되지 않을 경우, 망치 등으로 살짝 두들깁니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176865.jpg)

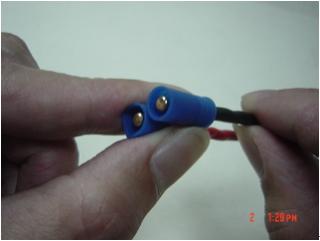

Step.7 단자가 터미널에 확실히 결합되어 분리가 되지 않는지 확인합니다.
![[팰콘샵] EC2 EC2 커넥터 1개 - 배터리쪽](https://www.rcbank.co.kr/shop/data/editor/14859176866.jpg)
