[팰콘샵] F450 교육용/군무드론 베이스 Combo (High Grade)

F450 교육용/군무드론 베이스 Combo (High Grade) - 2024 Ver.

고출력 모터, 변속기, 프로펠라, 14.8V 배터리 포함

00. 산업/연구/교육용 드론> F450 교육 입문/군무드론 (픽스호크)

일반가격 : 178,200 (회원 가입시 추가 할인)
적립금 : 1,780원

물류창고 :

재고 : 물류창고 ∞개있음

상품번호 : QA01142 (※전화문의시 상품번호를 알려주세요)

버전

버전 옵션 선택 ▼

▣ 버전 선택 ==
선택

완전 미조립

납땜 불필요 버전 (50,000원)

위에서 옵션을 선택하세요.

위에서 옵션을 선택하세요.

구매 수량

바로구매

장바구니

상품후기(7)

장바구니에 담았습니다.
지금 확인하시겠습니까?

이미지 상품명 선택

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

상품상세설명

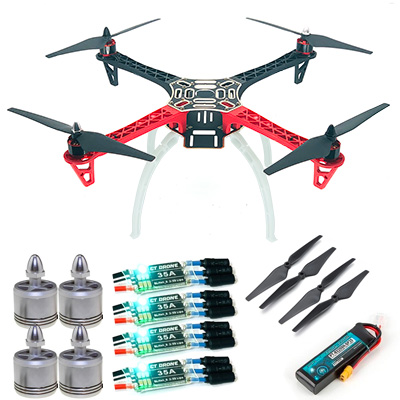

F450 EDU/Team Flying Base Combo (High Grade) - 2024 Version

교육 및 군무드론용 베이스 프레임 콤보 패키지.(High Grade)

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트 및 비행용 배터리가 모두 포함된 패키지 구성입니다.

High Grade 사양으로 S2312(920KV) 모터 및 초경량 고성능의 BLHeli_S 35A 변속기가 파워트레인으로 구성되어 있습니다.

비행을 위해 조종기와 수신기, 배터리, 충전기가 별도로 필요합니다.

<제 원>

- Diameter : 450mm Wheel Base

- KIT Weight : 282g

- Battery : 제품에 포함되어 있습니다.

- Brushless Motor : 제품에 포함되어 있습니다.

- Brushless ESC : 제품에 포함되어 있습니다.

- Prop' : 제품에 포함되어 있습니다.

- Flight controller : PixHawk2/4 또는 Tarot ZYX-M

- Flight Time : 8~14 Min'

- Flight Weight : 800g~1600g
- 조립 완료된 기체 중량 (모터, ESC, 프로펠라, FC 모두 포함, 배터리만 제외) : 약 730g

<제품 이미지>

프레임 및 파워 트레인 조립은 약 30분 정도면 완료 가능!

- High Power 사양의 S2312(920KV) 모터 4Set 포함!

제품 구성
아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다

F450 드론 프레임 키트
[RTS] S2312-920KV Motor (정방향/HP/V3)
[RTS] S2312-920KV Motor (역방향/HP/V3)

[TR] 9x4.5 자동 잠금 프로펠라 (DJI/Universal Type) - White
[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone
PT-B2200N-SP35 (14.8V, 4S1P, 35C /JST-XT) - 한정 이벤트! 리튬 폴리머 배터리

[Tarot] F450/F550 랜딩 스키드 (흰색 / 4개)
[TR] T-타입 GPS 마운트 셋트 (고품질)
XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)

제품 구성품 1 : F450 드론 프레임 키트
F450 Frame Kit

프레임 크기 : 450mm
무게 : 282g
고강도 엔지니어링 플라스틱으로 제작되어 매우 튼튼하고 유연합니다.

메인 프레임에 PDB 기판 처리가 완료된 제품입니다.

추천 사양 (미포함) :
- 2212 모터 x 4
- 20A 이상 변속기 x 4
- 11.1v 2200mAh 30C 이상 배터리 x 1
- 9443 프로펠라 x 4

F450 카피 프레임 중 가장 뛰어난 품질을 지닌 고강도 제품입니다.

조립 방법은 아래 동영상을 참고하세요.

1. 기본 버전 (납땜 필요)

2. 납땜 불필요 버전 (옵션)

제품 구성품 2 : [RTS] S2312-920KV Motor (정방향/HP/V3)

S2312-920KV Motor for F450/F550/S500 Multicopter(CW/V3)

하이파워 사양의 소형 멀티콥터를 위한 아웃러너 모터.(920KV)

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S/4S 공히 동사의 9x4.5in Self-Lock Propeller (DJI/Universal Type)을 사용하시면 됩니다.

* 입고 시기에 따라 모터 표면에 OEM 로고가 각인되어 있을 수 있습니다.

캡 색상 : Silver
프롭 회전 방향 : CW(위에서 볼 때 반시계 방향, 아래에서 볼 때 시계방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.
팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니 구입시 주의하시기 바랍니다.

아래 이미지의 1, 2 번 모터 방향입니다.

<제 원>

- Type : 23x12mm

- KV : 920RPM/V

- 중량 : 48g

<제품 이미지>

- 9x4.5in Self-Lock Propeller 장착 예제.

제품 구성품 3 : [RTS] S2312-920KV Motor (역방향/HP/V3)

S2312-920KV Motor for F450/F550/S500 Multicopter(CCW/V3)

하이파워 사양의 소형 멀티콥터를 위한 아웃러너 모터.(920KV)

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S/4S 공히 동사의 9x4.5in Self-Lock Propeller (DJI/Universal Type)을 사용하시면 됩니다.

* 입고 시기에 따라 모터 표면에 OEM 로고가 각인되어 있을 수 있습니다.

캡 색상 : Black
프롭 회전 방향 : CCW(위에서 볼 때 시계 방향, 아래에서 볼 때 반시계방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.
팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니 구입시 주의하시기 바랍니다.

아래 이미지의 3, 4 번 모터 방향입니다.

<제 원>

- Type : 23x12mm

- KV : 920RPM/V

- 중량 : 48g

<제품 이미지>

9x4.5in Self-Lock Propeller 장착 예제.

제품 구성품 4 : [TR] 9x4.5 자동 잠금 프로펠라 (DJI/Universal Type) - White

[TR] 9x4.5in Self-Lock Propeller(Universal Type)

휠베이스 기준 380~550mm급 쿼드 및 헥사에 사용되는 셀프 락타입 프롭 세트.

DJI 팬텀 시리즈, F450/F550 및 S550, TBS500급과 같은 Middle Class Frame에 적합합니다.

프롭 어댑터 직경 6mm/1.0 피치인 모터에는 모두 사용이 가능합니다.

※ 가격이 매우 저렴한 제품으로, 휘어짐으로 인한 진동이 있을 수 있으니 밸런스를 맞춰서 사용하시기 바랍니다.
※ 픽스호크에 사용시 비행성능이 좋지 않으므로 추천드리지 않습니다.

정/역피치 각 1Set(CW/CCW)

규격 : 9x4.5in

색상 : White

<제품 이미지>

T2212-920KV 모터 장착 예제

제품 구성품 5 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone
[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.
6-레이머, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.
입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,
BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.
(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.
그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,
픽스호크를 통해 ESC 설정에 접속할 수 있습니다.
자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >
- Utilizes high-performance EFM8BB2 50MHz MCU
- Capacity : 30A
- Input Voltage: 2S~5S(7.4V~18.5V)
- Continuous Current : 35A
- Burst Current(10s) : 45A
- BEC : NO(Opto)
- Programming : YES
- PCB+ power cord length: 12cm
- PCB+ signal line length: 16cm
- Dimension : 13x25x5.4mm
- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.
A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.
The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.
Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.
이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)
MOT_PWM_TYPE = 6 (DSHOT 600)
SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)
SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)
SERVO2_FUNCTION = 0
SERVO3_FUNCTION = 0
SERVO4_FUNCTION = 0
SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)
SERVO10_FUNCTION = 34
SERVO11_FUNCTION = 35
SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,
픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

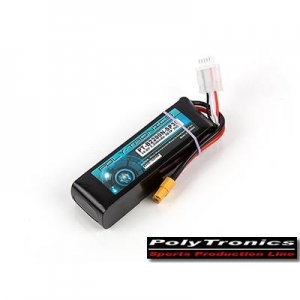

제품 구성품 6 : PT-B2200N-SP35 (14.8V, 4S1P, 35C /JST-XT) - 한정 이벤트! 리튬 폴리머 배터리

Poly-Tronics 7th Generation 2,200mAh (14.8V, 4S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

Polytronics Brand 런칭 10주년 기념 네번 째 이벤트!

파격 특가에 1,000Pack 한정으로 발매 됩니다.

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 30C, 35C, 45C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

XT60 컨넥터가 기본 사양으로 출고 됩니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B2200N-SP35 (14.8V, 4S1P, 35C+)
No Item Spec' 비고
1 크기(W*H*D) 35*105*32.5mm mm
2 무게(g) 241g SiliconWire, MPT Conn' 포함
3 전압(Volt) 14.8V 기준전압
4 만충전압(Volt) 4.2±0.03V 개별 Cell 전압
5 Cut-Off 전압 2.8V
6 용량(mAh)
2,200mAh
7 충전 전류 Max 5C Coulomb
8 방전율(C)
연속 : 35C
Coulomb

제품 구성품 7 : [Tarot] F450/F550 랜딩 스키드 (흰색 / 4개)
스키드 장착을 위한 M2.5x8 나사 8개가 포함되어 있습니다.

제품 구성품 8 : [TR] T-타입 GPS 마운트 셋트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

제품 구성품 9 : XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)

연결잭 사용시 주의사항
● 연결잭을 처음 사용시 배터리와 변환잭 입력 및 변환잭 출력 단자간의 + - 극성이 맞는지 반드시 미리 확인하십시오.
● 연결잭 자체의 문제가 있는 경우, 연결잭만 A/S가 가능하며 이로 인해 파생되는 문제에 대해서는 본사에서 일절 책임을 지지 않습니다.

Package included:

1 x Amass XT60 Plug
