HobbyWing X4-10P/EDU Motor Protection Guide for Xrotor8 (4pcs)

X4-10P/EDU 프레임용 Motor Protection Guide Ring Set

하드 랜딩 및 추락시 모터 마운트 및 모터에 가해지는 임팩트를 최소화하여 파워 모듈이 파손되는 것을 방지해 주는 유용한 아이템.

재질은 카본 Powder가 함유된 엔지니어링 플라스틱 소재로 되어 있으며 조립에 필요한 메탈 와셔 및 볼트가 포함되어 있습니다.

수량 : 4 Set(기체 1대분)

주의 : 주황색 와셔가 전방/파랑색 와셔가 후방입니다.

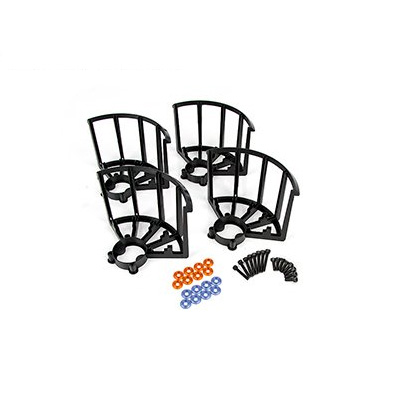

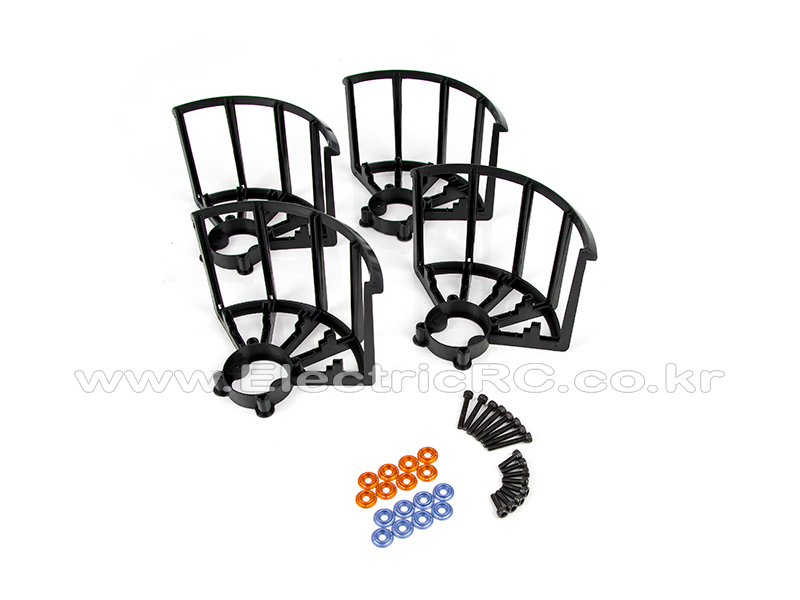

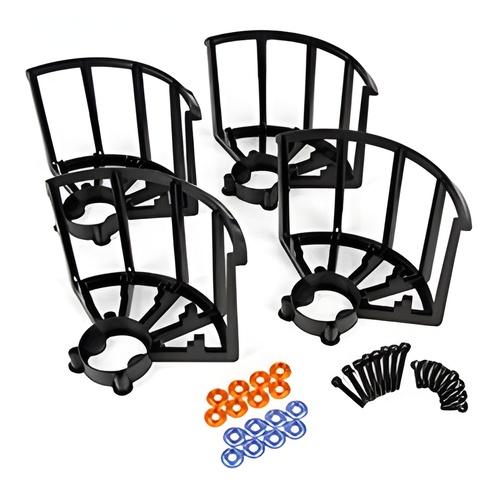

<제품 이미지>

<제품 장착 요령>

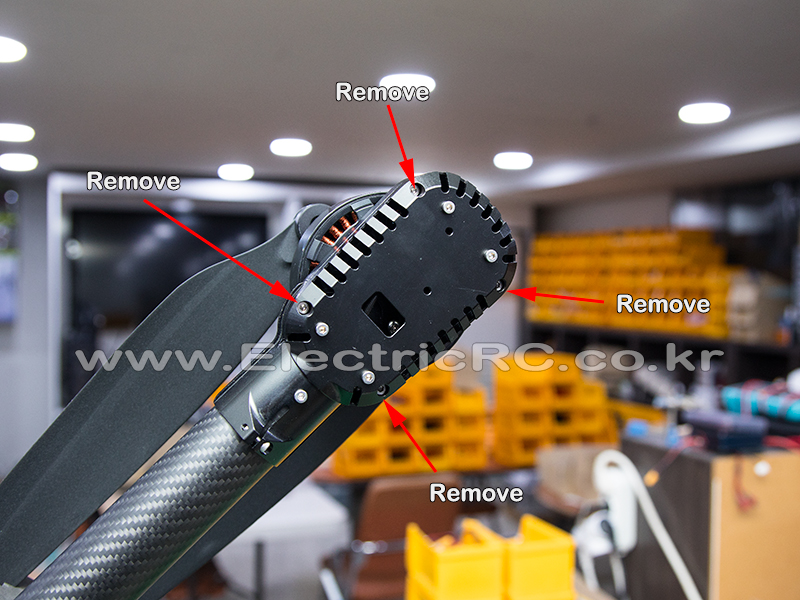

1. 먼저 아래 이미지와 같이 Lower Motor 마운트를 M2.5 Hexa Wrench로 분해합니다.

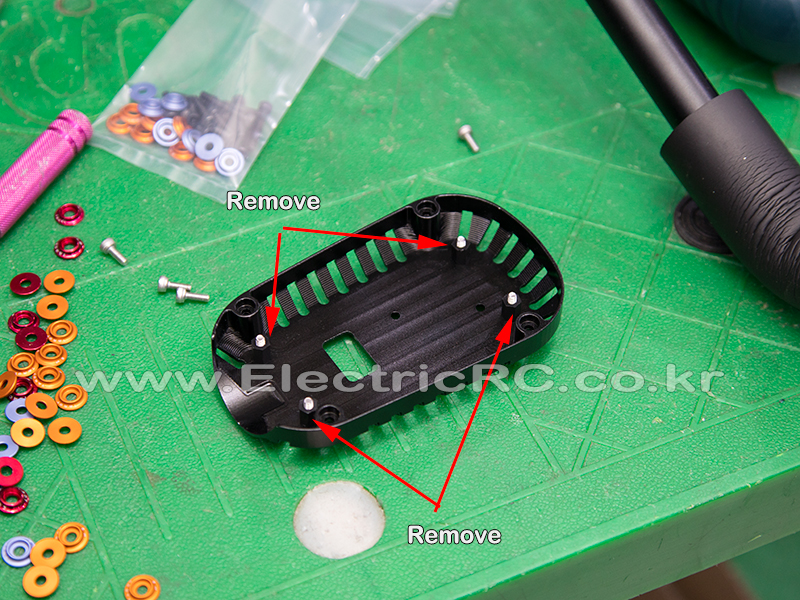

2. 분해된 Lower Motor 마운트에서 아래 이미지와 같이 M3x12mm 볼트 및 검정색 Stand Off를 제거합니다.

   이 부품들은 사용되지 않습니다.

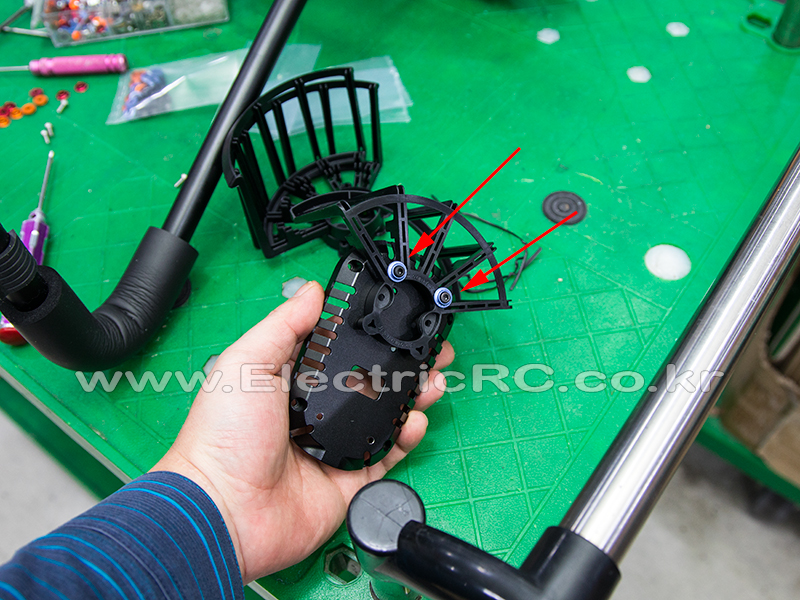

3. 제품에 포함된 M3x20mm 볼트와 메탈 와셔를 이용해서 아래 이미지와 같이 먼저 조립니다.

   뒷부분에는 FOC 변속기가 장착이 되며, Stand-Off 없이 볼트로 바로 고정 됩니다.

4. 위쪽 변속기 배치 부분.

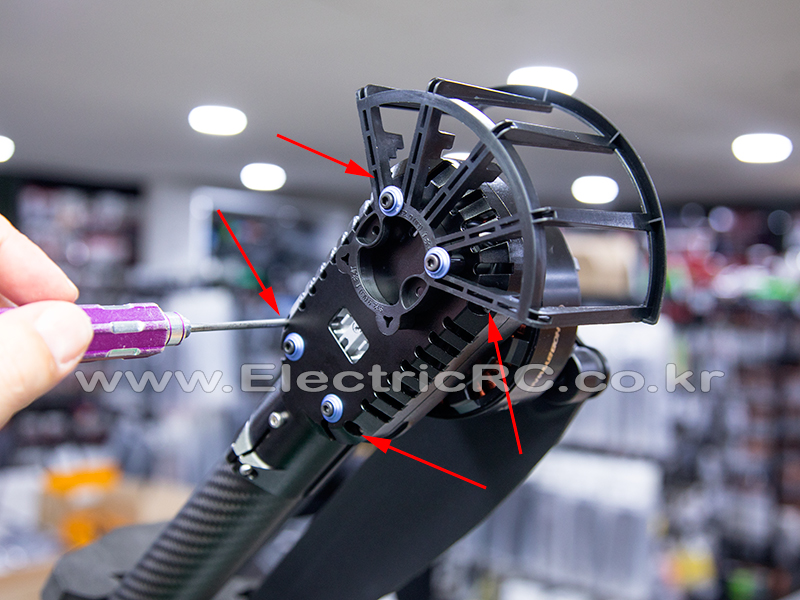

   FOC 변속기에는 4 귀퉁이에 M3 볼트 고정 홀이 있습니다. 위치를 잘 관찰해 가면서 볼트를 고정해 줍니다.

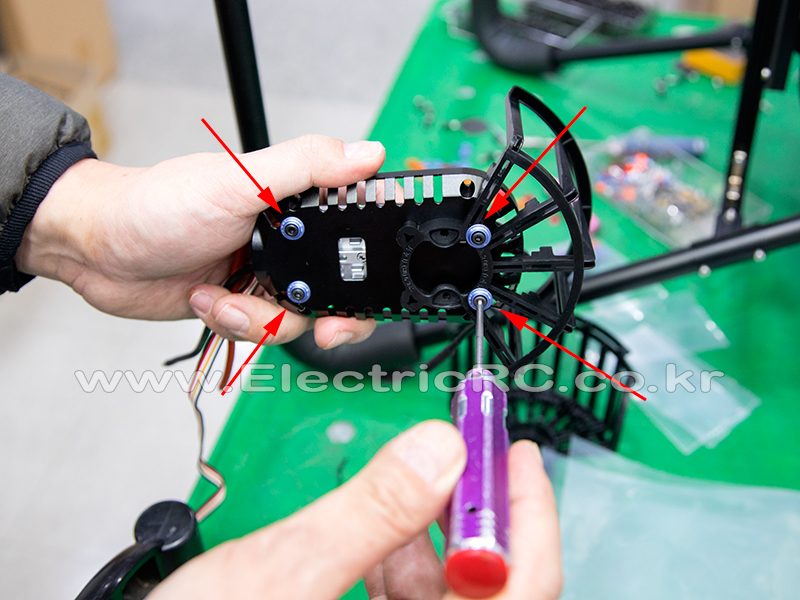

5. 아래 부분에는 M3x10mm 볼트와 와셔로 고정 합니다.

   이때 볼트를 한번에 잠그지 말고 4개의 볼트를 순차적으로 돌아가면서 고정해 줍니다.

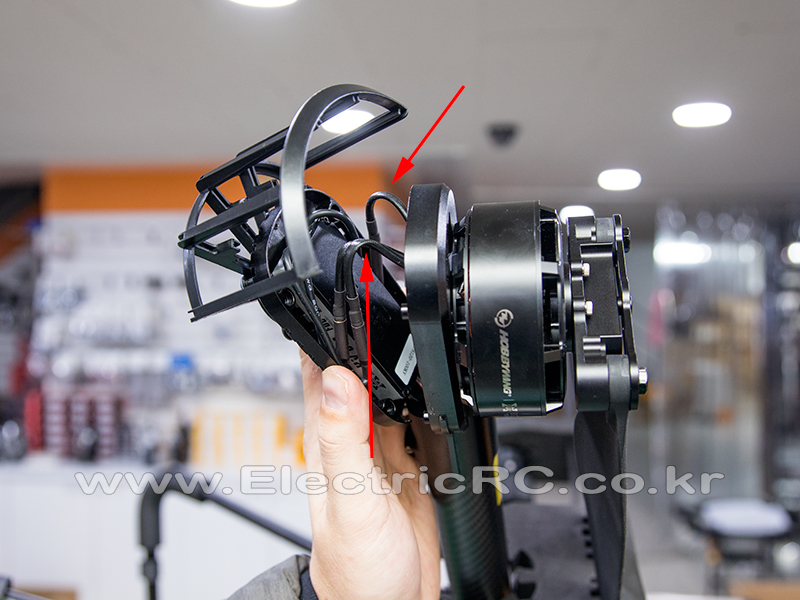

6. 마지막으로 3상 배선을 좌우로 잘 벌려서 위치한 다음...

7. 처음에 분해했던 Lower Motor Mount를 다시 M3x8mm 볼트로 잘 고정해 줍니다.

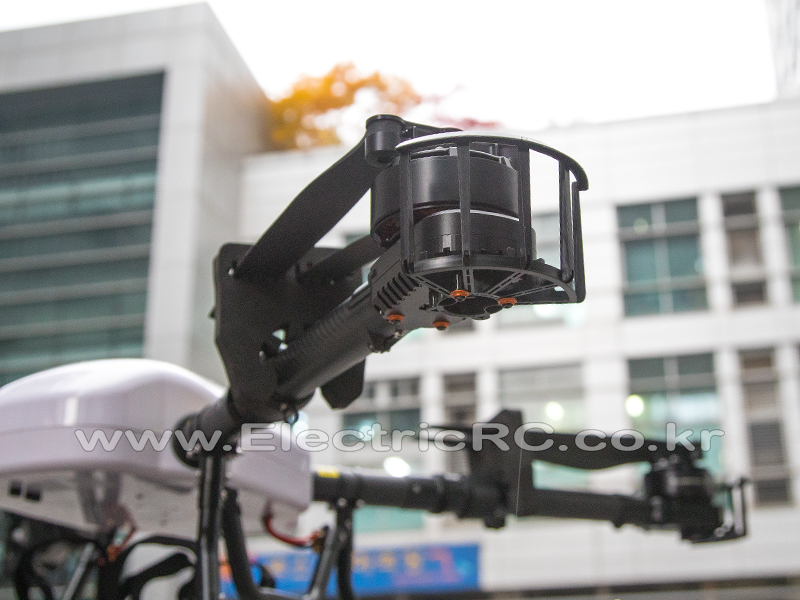

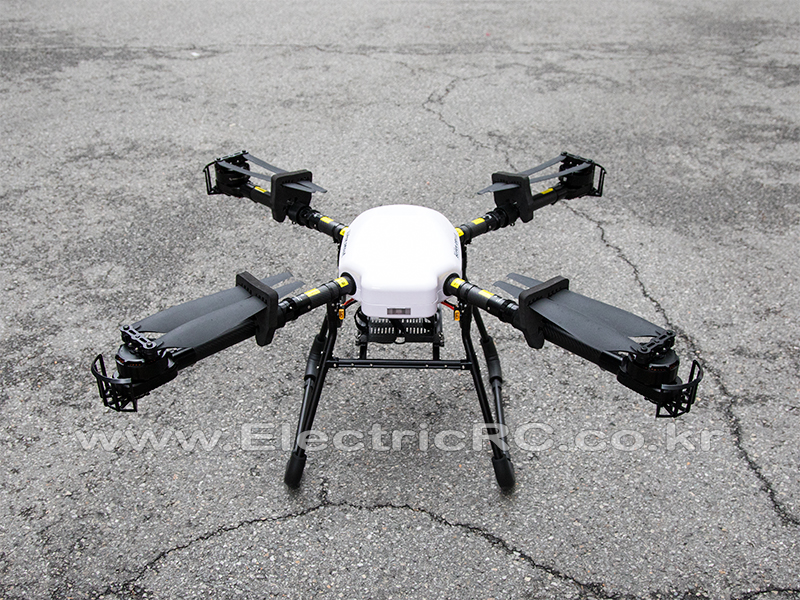

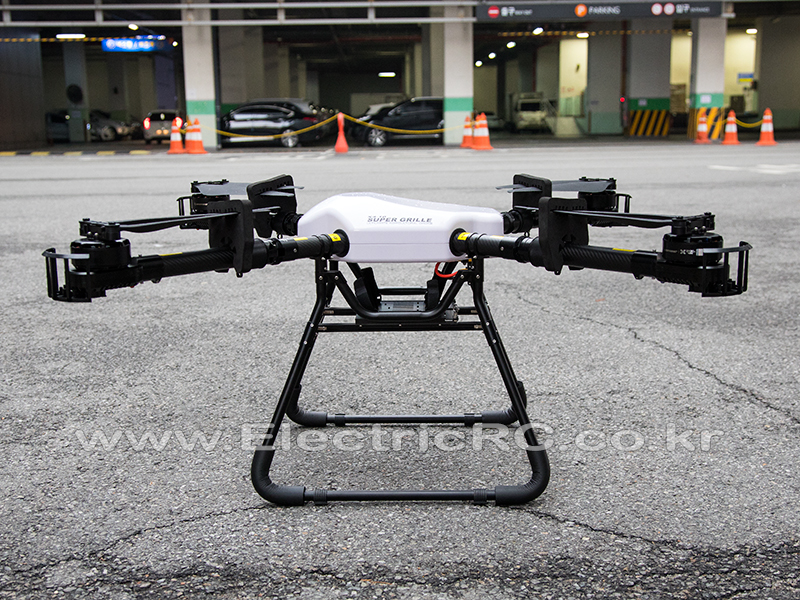

<제품 장착 예제>

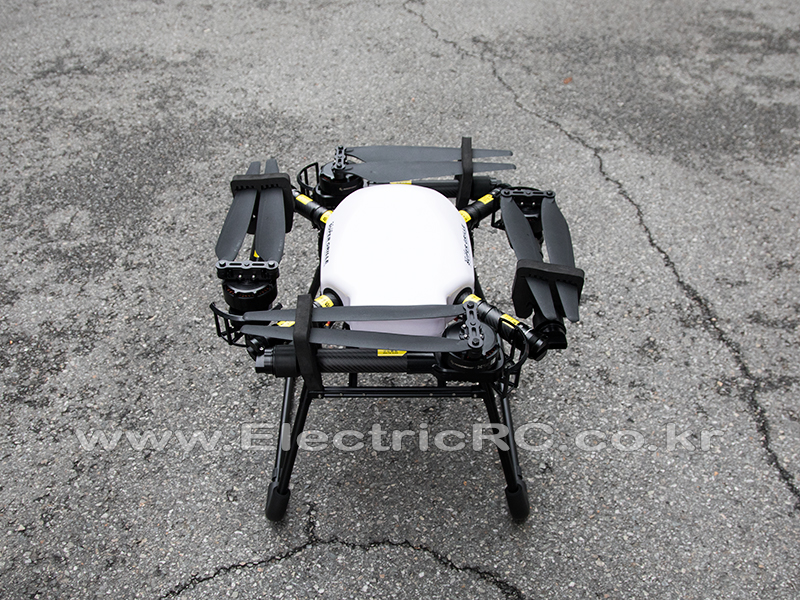

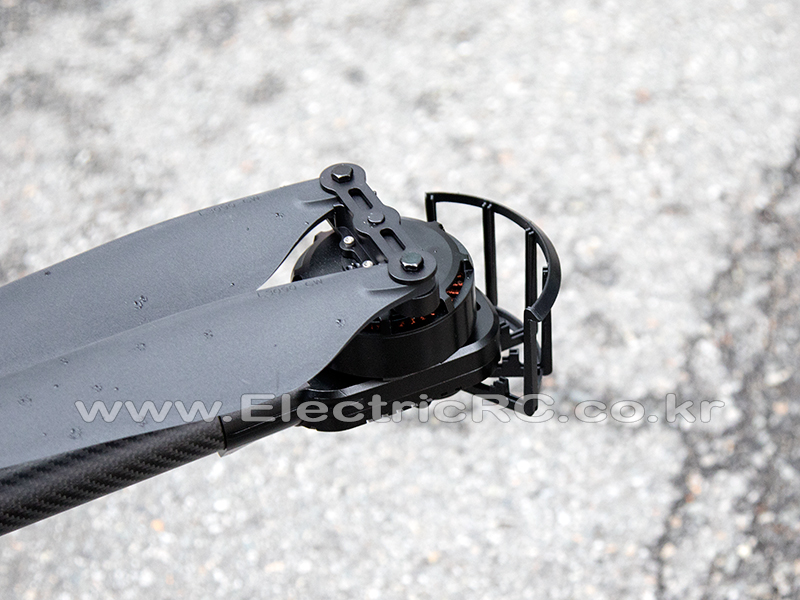

- ARM 폴딩시에도 모터 가이드가 ARM에 간섭을 주지 않고 딱 들어 맞습니다.

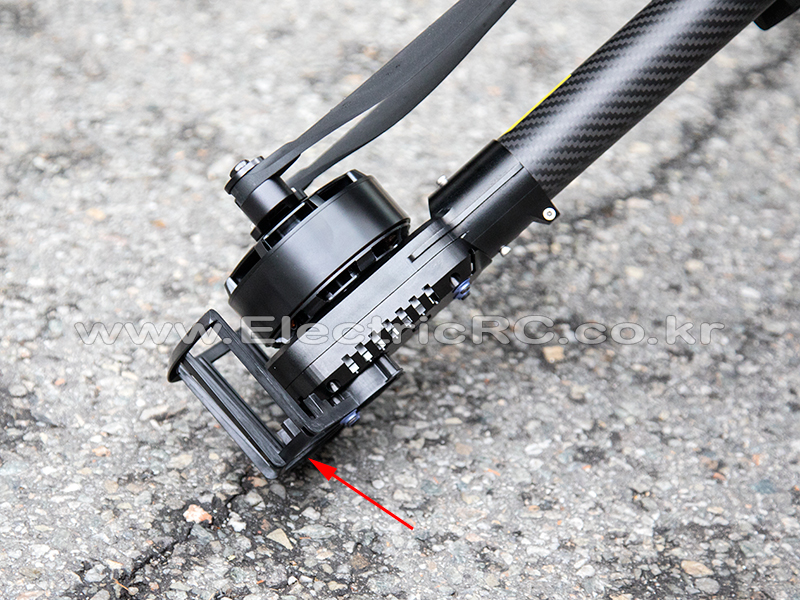

- 그라운드 임팩트시 모터 가이드가 무조건 바닥에 먼저 닿게 되어있어 모터 및 모터 마운트의 파손을 방지.
