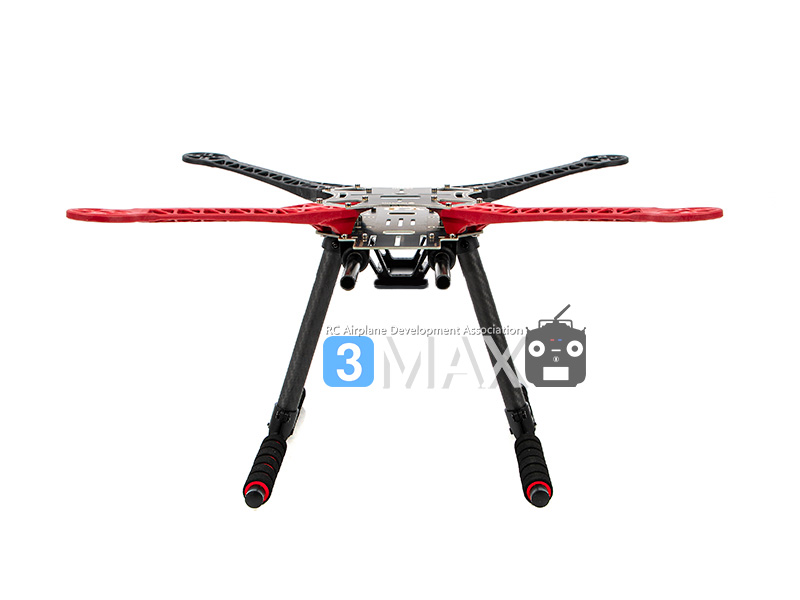

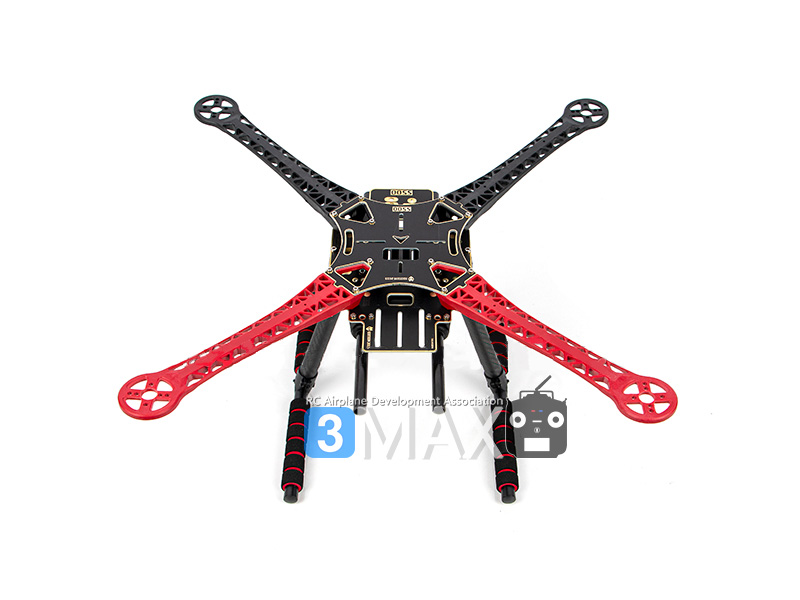

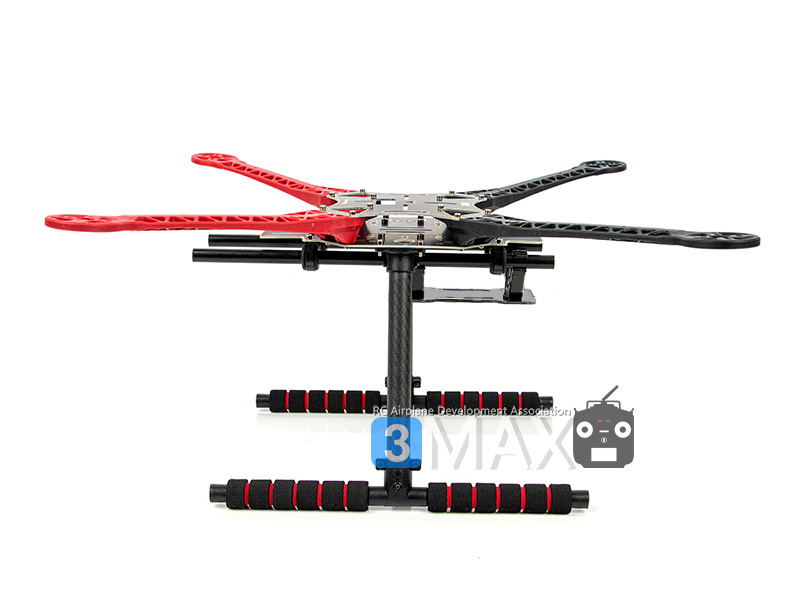

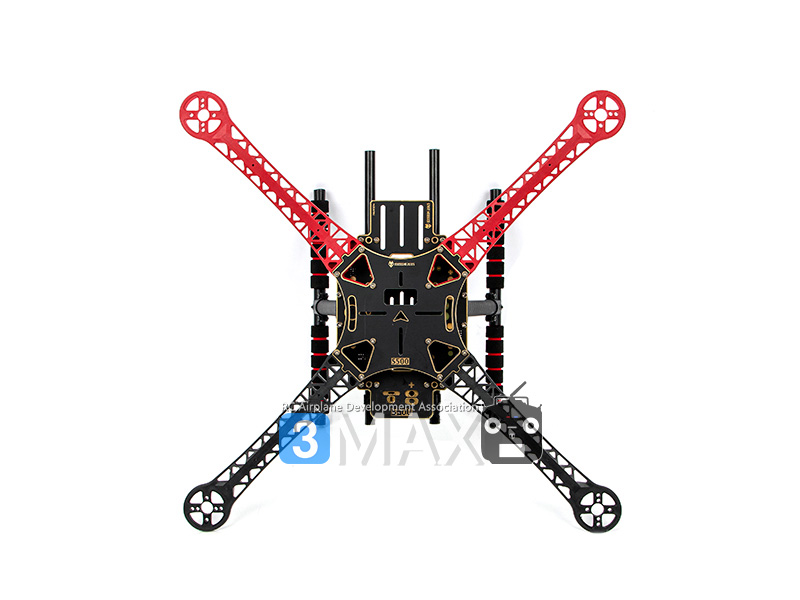

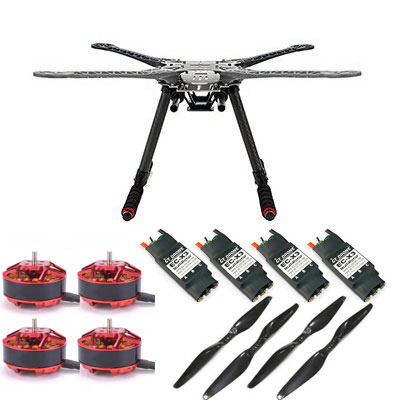

제품 구성품 1 : S500 쿼드콥터 드론 PDB 에디션 Kit - 카본 랜딩기어 포함

타롯사의 S500 쿼드 프레임 세트

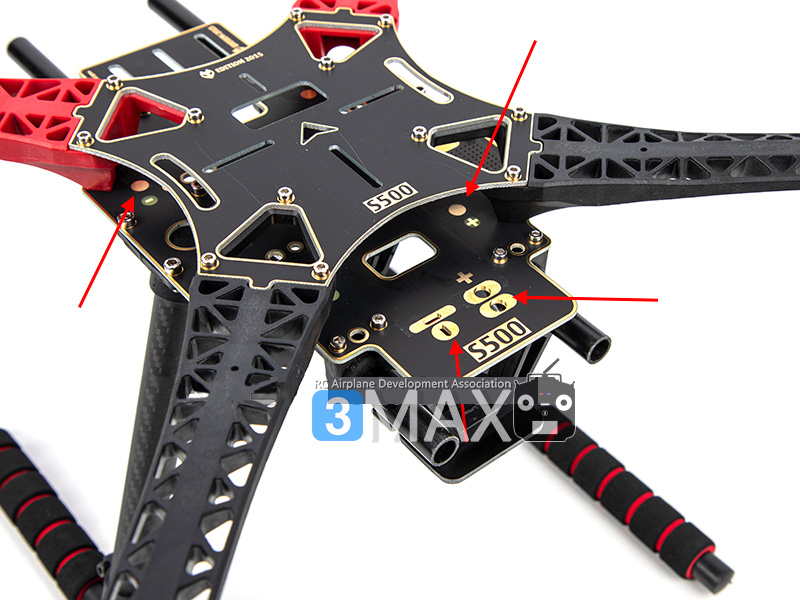

Power Distribution 보드가 기본 장착 되어 있어 복잡한 배선도 손쉽게 솔더링이 가능합니다.

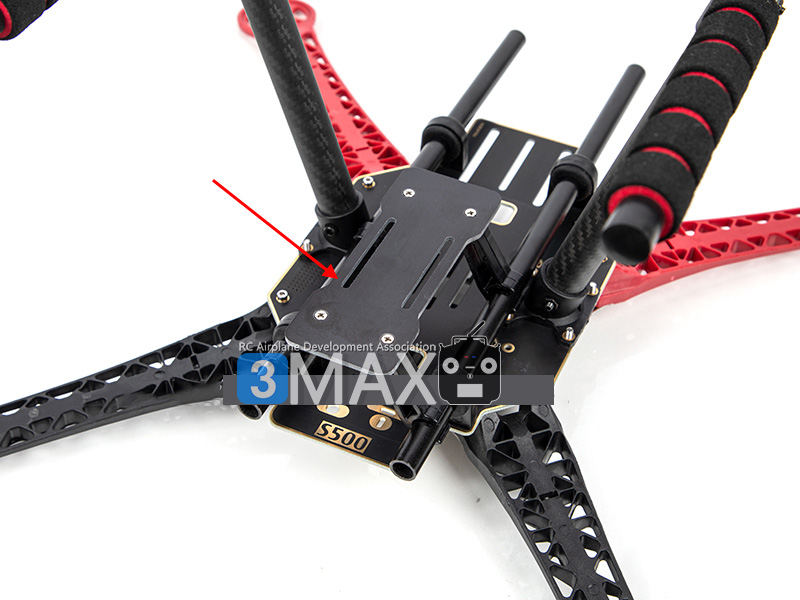

아울러 Gimbal 및 배터리 BED를 장착, 고프로급의 짐벌과의 조합으로 항공촬영용 기체로 사용하실 수 있습니다.

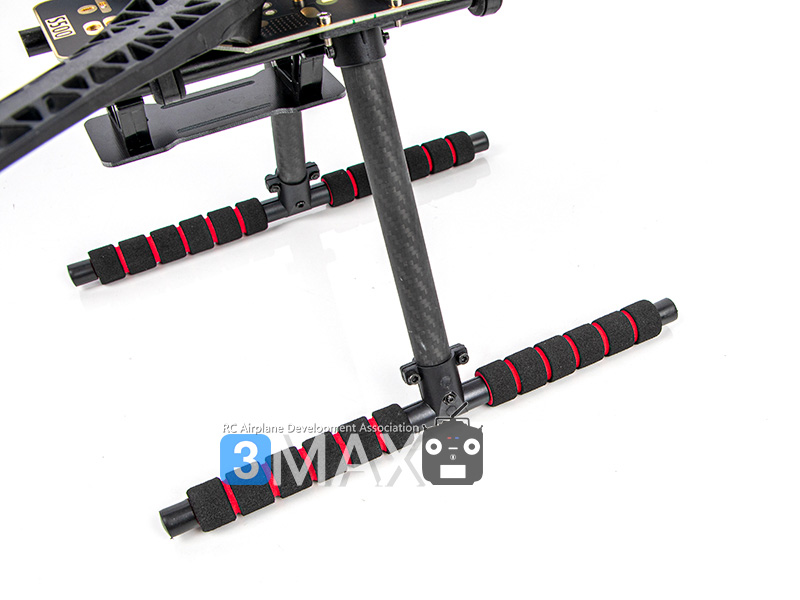

카본 랜딩 스트럿 세트가 포함된 Kit Version입니다.

An excellent strong lightweight Quadcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.

The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.

This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!

The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.

The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.

Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.

• Pre-threaded brass sleeves for all frame bolts
• Locating tabs for arms
• PCB for easy and neat wiring
• Easy assembly

• Frame Diameter: 500mm
• Height: 288mm
• Weight: 445g (frame only)
• Motor Mount Bolt Holes: 16~19~25mm

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch 이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- Flight Contorller : Tarot ZYX-M or Pixhawk

- OSD : Tarot ZYX-OSD

- 배터리 사양 : 4,600mAh ~6,300mAh(11.1V~22.2V)

- Prop : 9~12inch(Max)

- Motor : TAROT 2212-980KV(9inch Prop) 또는 PolyTronics S3508-380KV(12in Prop)

- ESC : 30A 이상(4S or Higher Setup)

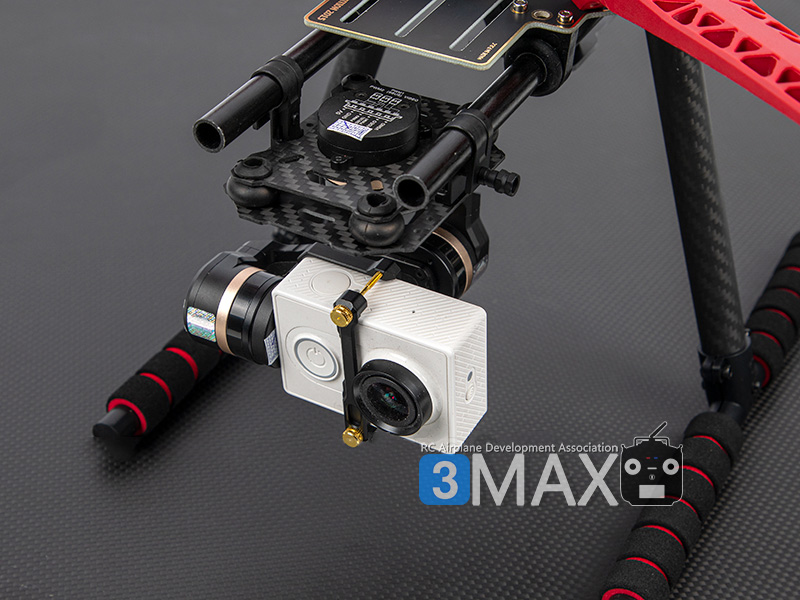

- 표준 62mm Common Rail Mount를 장착, GoPro급의 소형 액션캠 및 짐벌 장착도 가능합니다.

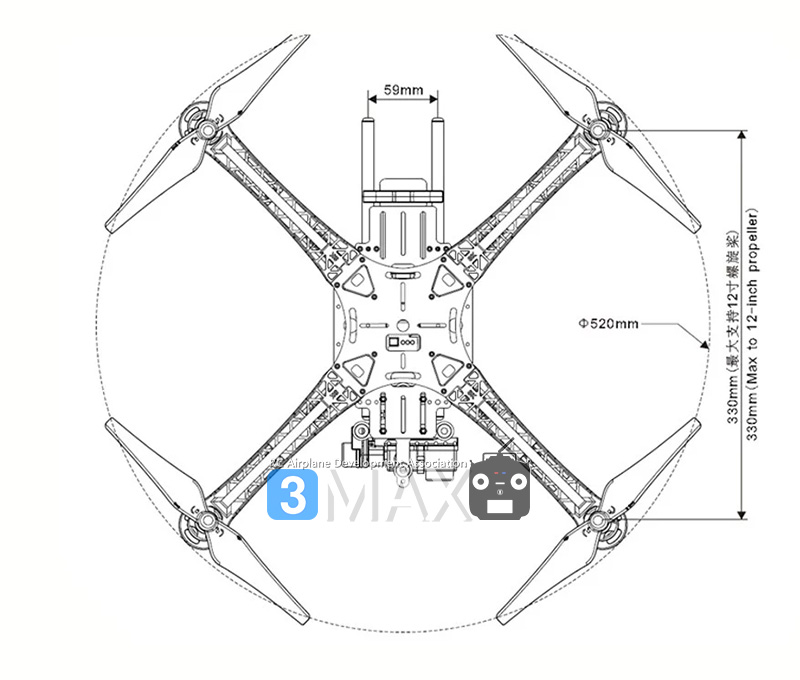

- 기체 제원표

제품 구성품 2 : [RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)


<제품 이미지>

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

제품 구성품 3 : 3.5mm 골드잭 모터쪽 1대분 (12개) + 수축튜브

제품 구성품 4 : [GT-Drone] EC-X3 ESC for Multicopters (30A/OPTO/COB/6S)

GT-Drone EC-X3 ESC for Multicopters (30A/500Hz/OPTO/COB/2S~6S)

드론용 펌웨어가 탑재된 멀티콥터용 브러쉬리스 변속기 입니다.

최저 50Hz ~ 최대 500Hz 의 Input Rate 를 지원하며, 별도의 셋팅 없이 바로 장착 후 사용이 가능합니다.

드론 전용으로 최상의 해상도를 구현하고 있으며, 7.4V ~ 22.2V (2S ~ 6S) 리튬폴리머 배터리를 사용할 수 있습니다.

450 ~ 600급 드론에 사용하기에 최적의 제품으로, BEC 가 없는 OPTO 방식입니다.

모터와 연결하기 위한 3.5mm 골드잭이 기판에 미리 부착되어 있는 COB 타입입니다. (납땜 필요 없음)

제품 구성품 5 : [DUALSKY] 12x5.5 MR Prop (Version.2)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

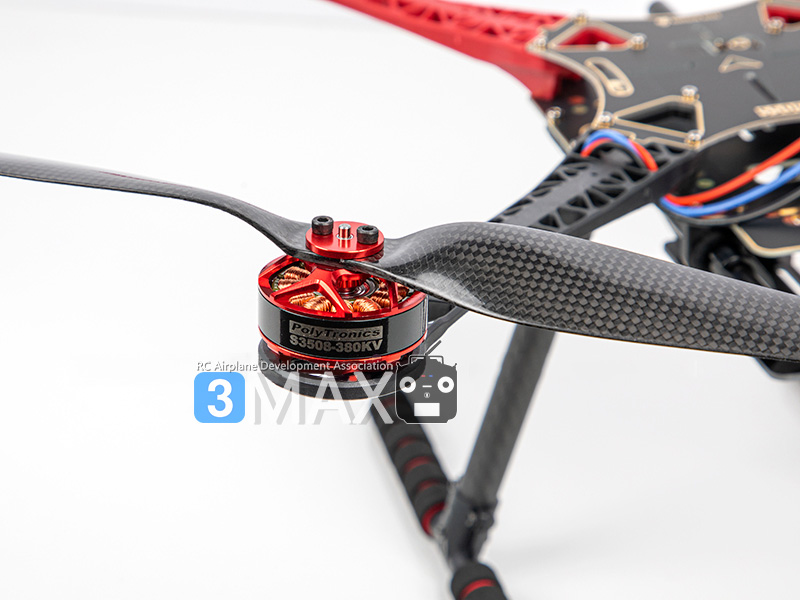

3. 장착 완료 사진

4. 실제 크기
