[SHR] X6-10S Super Grille -  Arm Locking Module

X6-10S Frame용 폴딩 암 고정용 모듈.

Arm을 접어서 이동시 Arm이 펴지지 않도록 프레임에 고정해 주는 부품 입니다.

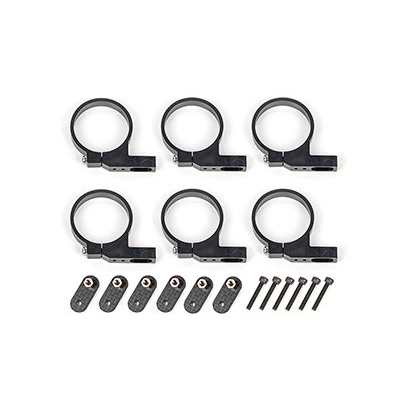

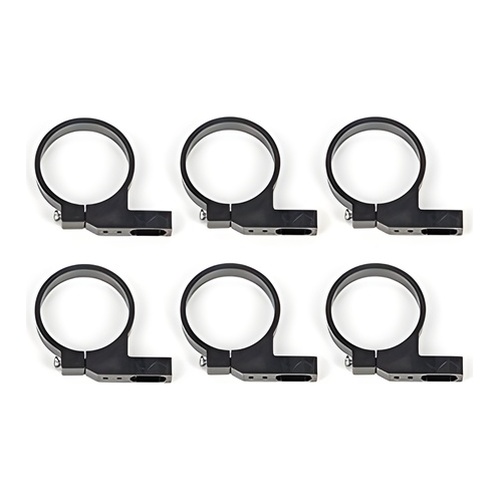

기체 1 대분으로 6 set 구성입니다.

<모듈 장착 요령>

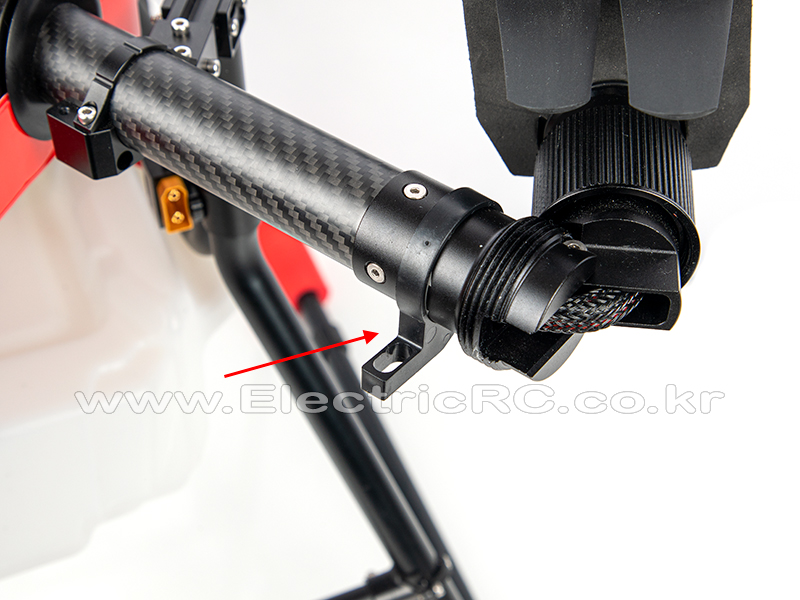

- 먼저 아래 이미지와 같이 Stopper를 반대쪽 Arm에 십자 드라이버 등으로 고정해 줍니다.

  이때 완전히 고정하지 않고 위치를 맞출 수 있도록 느슨하게 고정합니다.

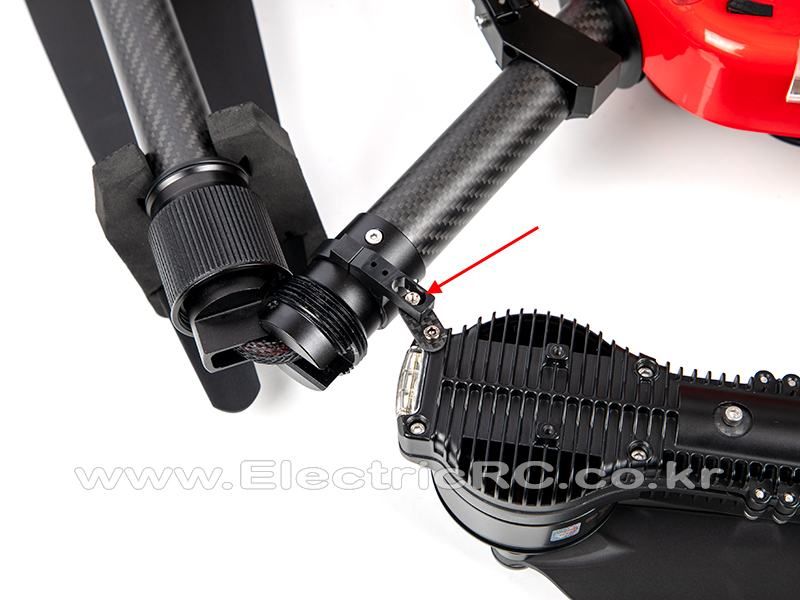

- 하부의 Xrotor6 통합형 모터의 나사를 제거합니다.

   제품에 포함된 M3x20mm 나사와 카본 부품을 해당 위치에 고정합니다.

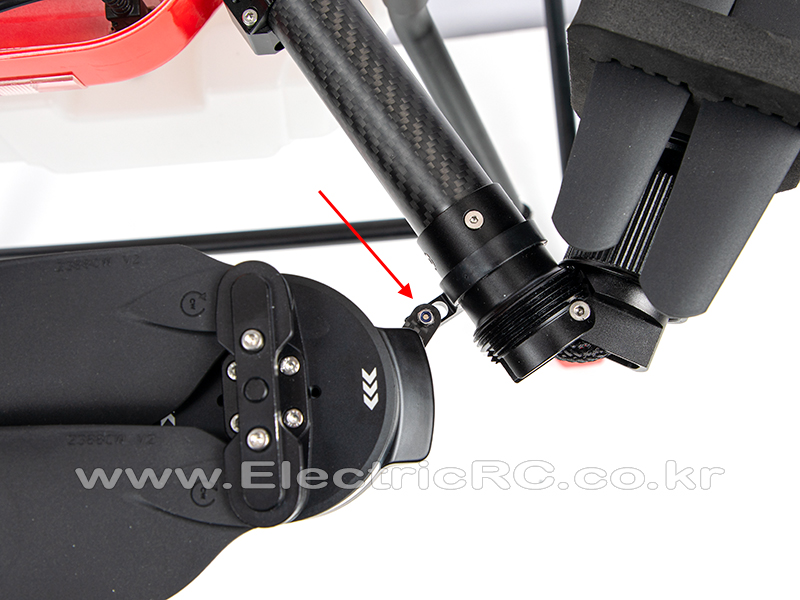

- Arm이 접힌 상태에서 반대쪽 ARM의 Stopper에 Support가 걸리도록 합니다.

  위치를 봐 가면서 Stopper를 단단히 고정합니다.

- 조립 완성 사진.

  고정된 Arm을 분리할 경우, 모터를 살짝 들어서 클립을 해제해 주면 됩니다.

  나머지 5개의 부품도 동일한 방식으로 조립합니다.
