WJD X1100HZ Quad-Copter Long Range Frame Kit(6S~12S/V2)
WJD사의 장시간 비행용 쿼드 드론 키트.(1100mm Wheel Base)
컴팩트 한 사이즈의 6Cell(22.2V) 또는 12S(44.4V) 겸용이 가능한 경량 산업용 기체로서 3~7Kg의 페이로드가 가능한 쿼드콥터 입니다.
Main Frame은 알루미늄을 통 CNC 가공, 세미 모노코크 방식의 구조로 중량 대비 탁월한 구조 강성을 가지고 있어, 혹독한 방제 환경에서도 뛰어난 내구성을 확보, 아울러 전천후 비행이 가능하도록 Water-Proof 처리가 되어 있습니다.
Arm 폴딩시 450mmx450mm의 컴팩트 한 사이즈로 경차 뒷좌석에도 손쉽게 수납이 되며 아울러 전통적인 WJD사의 슬라이딩 방식의 Carbon Battery Tray를 채용, 필드에서 신속하게 배터리 교환이 가능합니다.
전자식 Retractable 기어가 기본 사양으로 탑재 되어 있으며, Battery Tray Boom은 사용하는 배터리의 크기에 맞춰 높이 조절이 가능, 아울러 하부 섹션에 다양한 Device 장착이 가능합니다.
모터는 Tarot사의 F5215(250KV) - Max 9Kg 이륙중량(AUW) 또는 R9-6215S (330KV/CCW) - Max 14Kg 이륙중량(AUW)을, 변속기는 HobbyWing사의 X-Rotor 60A, 프롭은 Dualsky사의 21x7.0 또는 22x7.0 Folding 프롭을, 12S 사양의 경우 HobbyWing Xrotor6 Power System을 사용합니다.
X1100HZ Long Range 버젼 프레임은 장시간 체공에 최적화 된 기체로서 Test 비행 시간은 다음과 같습니다.
1. 16,000mah 12S Pack 장착시(HobbyWing Xrotor6 Power System) :
- 41분 비행 @ 0.7Kg Payload
- 32분 비행 @ 2.0Kg Payload
2. 22,000mah 12S Pack 장착시(HobbyWing Xrotor6 Power System) :
- 54분 비행 @ No Payload
- 35분 비행 @ 3.0Kg Payload
주의 : 기체는 사용자의 조립 편의성을 위해 반 조립 상태로 공급 되므로 이점 양지 말씀 드립니다.(배송은 1~2일 소요될 수 있습니다.)
주의2 : 본 제품은 순수 키트 사양으로서 모터, 변속기, 프롭 및 FC, 조종기, 수신기 및 배터리, 충전기 등이 별도로 필요합니다.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174533.jpg)
- Symmetric Motor Wheelbase: 1100mm
- Folding propeller Specifications: Max 22 inch
- Dimension(Stretched) : 800x800x400mm
- Dimension(Folded) : 450x450x400mm
- Net Weight(w/o battery) : 4.8Kg(F5215 Motor 기준)
- Net Weight(w/o battery) : 5.5Kg(R6215S Motor 기준)
- Max Take-Off Weight : 13Kg
- Regular Payload : 5Kg
- Hovering Time(No Load) : 16~54minutes
- Working temperature: -10 ℃ ~ 40 ℃
<권장 사양>
- 조종기 : 8ch이상 조종기
- Flight Controller : 범용 플라이트 컨트롤러
- Motor : [TR] F5215(250KV) MR-Type BL Motor(20~22in) for AG Drone 또는 F5215(250KV) MR-Type BL Motor(20~22in) 또는 HobbyWing XRotor6 Power System
- ESC : [HBW] XRotor PRO 60A ESC (Wired Type) for AG Drone
- Battery : 10,000~22,000mAh 6S1P Pack x 1 or 2 Set
<제품 이미지>
- 컴팩트한 사이즈의 3~7kg Payload 사양의 LRG Quad Copter
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174535.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174541.jpg)
- Arm Folding 이미지
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174543.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174545.jpg)
- Battery Tray Support 섹션은 높이 조절이 가능합니다.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174550.jpg)
- Battery Tray 하부 바닥면은 각종 Device 장착이 가능하도록 Carbon 통 판재로 되어 있습니다.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174552.jpg)
- HobbyWing Xrotor6 Power System 장착 이미지(예제)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174555.jpg)
- 방수처리된 세미 모노코크 방식의 메인 프레임.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174557.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174559.jpg)

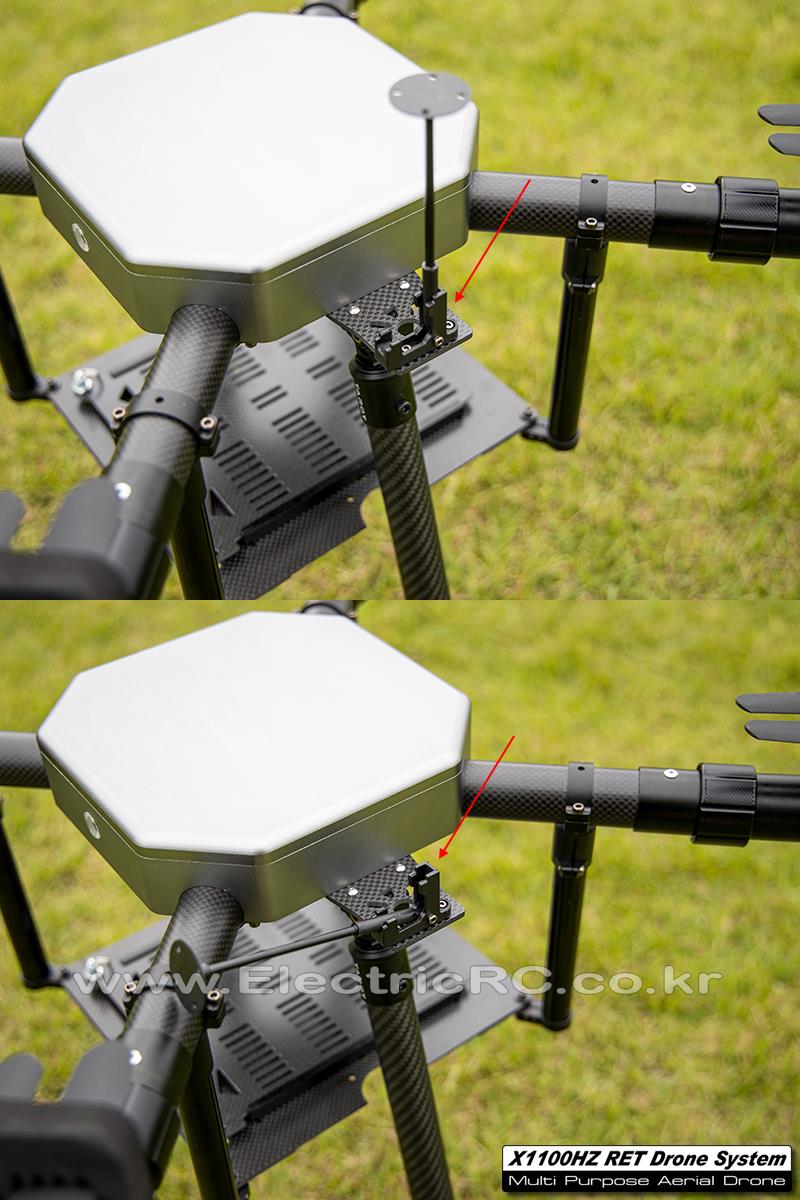

- Retractable Landing Skid Support Plate에는 GPS 마운트를 장착할 수 있도록 홀 가공이 되어 있습니다.(GPS 마운트 기본 포함)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174601.jpg)
- 빠른 배터리 교체가 가능한 Sliding Type Battery Tray 포함!
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174604.jpg)
- 리어 패널에는 FC용 LED 리플렉터가 장착되어 있습니다.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174607.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174608.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174610.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174613.jpg)
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174644.jpg)
- Snap Lock 방식의 폴딩 암
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174646.jpg)
- 세미 모노코크 방식의 메인 프레임.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174649.jpg)
- 알루미늄 블럭을 통 CNC 가공처리, 상/하판만 알루미늄으로 구성된 타사의 프레임과는 비교할 수 없는 구조 강성을 가지고 있습니다.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174652.jpg)
- 산화 방지를 위한 니켈 도금 후 쇼트를 방지하기 위한 비전도성 코팅 처리 및 마감.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174653.jpg)

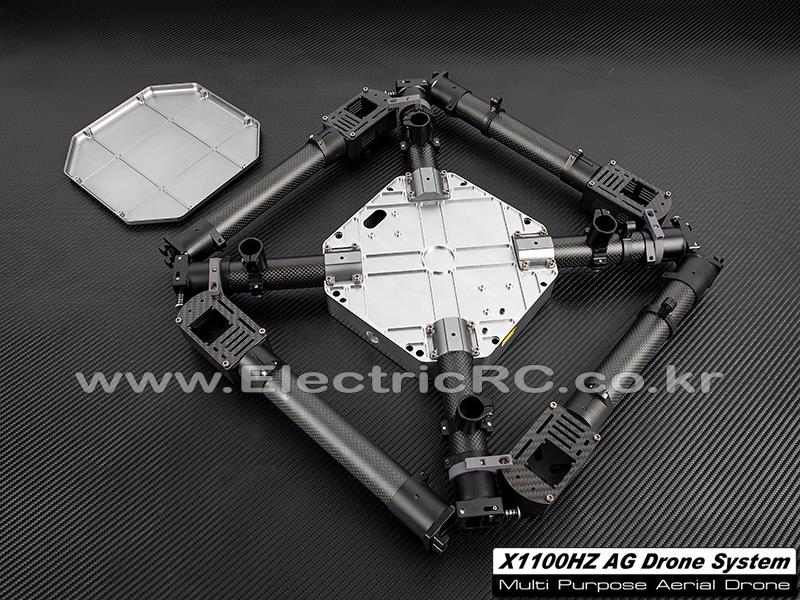

- 하부 데크 섹션
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174657.jpg)
- 암 폴딩시 덜렁거림을 방지하기 위한 Lock 클립 장착.
![[팰콘샵] X1100HZ-RET-K [WJD] X1100HZ LRG 교육용 드론 프레임 키트 (6S/V2)](/shop/data/editor/20200130174658.jpg)
