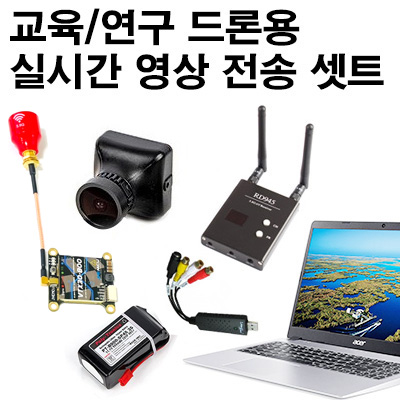

교육/연구용 드론을 위한 실시간 영상 전송 패키지

연구/교육용 드론에 사용할 수 있는 실시간 영상 전송 패키지 입니다.

카메라, 영상 송신 모듈, 안테나, 영상 수신 모듈, 영상 수신 모듈용 배터리, 아날로그 영상 -> USB 변환장치가 포함되어 있는 셋트 상품으로,

카메라를 통해 실시간 영상을 아날로그 5.8GHz 무선으로 전송하여 PC 에서 실시간으로 확인이 가능합니다.

PC 에 전송되는 영상을 단순 시청하거나, 별도의 프로그램을 개발하여 인공지능 영상처리를 위한 연구를 진행하실 수 있습니다.

- 무선 영상 전송 자체는 지연시간이 거의 없으나 (0.1ms 이내), PC 성능에 따라 디지털로 변환하는 과정에서 0.5초~1초 가량 지연시간이 발생할 수 있습니다.

- 본 기기는 아날로그 방식으로 무선 영상을 전송하며, 해상도는 640*480 이내입니다. (디지털 방식이 아니므로 HD 영상 전송 불가)

- 본 패키지에 포함된 배터리는 영상 수신 모듈용입니다. 카메라와 영상 송신 모듈에는 별도의 전원이 필요합니다.

- 제품 구성 중 영상 수신 모듈은 해외 구매 대행 제품입니다. 주문시 배송까지 약 1~2주 소요됩니다.

[팰콘샵] 교육/연구용 드론을 위한 실시간 영상 전송 패키지 (USB 로 PC 에 연결 - 인공지능/딥러닝 영상 분석용)

1. 다음 팟플레이어 설치 후, 팟플레이어 화면에서 마우스 우클릭 -> 열기 -> 아날로그 TV 를 선택하면 됩니다.

[팰콘샵] 교육/연구용 드론을 위한 실시간 영상 전송 패키지 (USB 로 PC 에 연결 - 인공지능/딥러닝 영상 분석용)

2. 픽스호크 사용자라면, 미션 플래너의 HUD 화면에 마우스 우클릭 후 Video > Start Camera 를 선택하면 HUD 화면에 오버레이 하여 볼 수 있습니다.

[팰콘샵] 교육/연구용 드론을 위한 실시간 영상 전송 패키지 (USB 로 PC 에 연결 - 인공지능/딥러닝 영상 분석용)

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
1200 TVL 고품질 카메라 모듈 (2.8mm/5~15V/NTSC)	[구매대행] VTX30-800 영상 송신 보드	[TR] Lollipop 5.8G.3.0dBi RHCP Antenna (RP-SMA/Hole Type)
[구매대행] RD945 FPV용 5.8Ghz 40채널 영상 수신 모듈 - 듀얼 안테나 다이버시티, 오토 스캔, LCD 모니터	USB to AV Grabber - 영상수신기를 USB 에 연결해서 PC, 노트북으로 실시간 FPV 영상을 보기 위한 장치	PT-B900-SP45 (11.1V, 3S1P, 45C+/JST-XT) - 리튬폴리머 배터리 (잭선택)

제품 구성품 1 : 1200 TVL 고품질 카메라 모듈 (2.8mm/5~15V/NTSC)

1200 VTL High Definition Camera (2.8mm/5~15V/NTSC)

소형 FPV용 1200 VTL 고해상도 카메라

NTSC 방식입니다.

색상 : Black

Model	FPV cameras
Lmage Sensor	1/4 CMOS SUPER HAD II / 1/3CMOS SUPER HAD II
Horizotal Resoulution	1200TVL
Lens	2.8mm
Signal System	PAL/NTSC
S/N Ratio	＞60Db(AGC OFF)
Electronic Shutter Speed	PAL: 1/50-100.000
Auto Gain Control(AGC)	YES
Back light compensation(BLC)	YES
Min lllumination	0.01Lux/1.2F
WDR	D-WDR
DNR	2DNR
Day/Night	Auto/Color/B*W
Power	DC 5-15 V
Net weight	12g
Dimensions	26mm26mm30mm

* 주의사항

카메라와 거치대 고정시 긴 나사를 사용하면 기판에 닿아 카메라가 고장날 수 있습니다.

거치대 사용시 반드시 짧은 나사를 사용하시기 바랍니다.

[팰콘샵] 교육/연구용 드론을 위한 실시간 영상 전송 패키지 (USB 로 PC 에 연결 - 인공지능/딥러닝 영상 분석용)

제품 구성품 2 : [구매대행] VTX30-800 영상 송신 보드

[구매대행] VTX30-800 영상 송신 보드

드론용 아날로그 무선 영상 송신을 위한 25W~800W 가변 출력 40CH FPV-TX 모듈입니다.

입력전압은 2S~6S(7V~26V)의 폭넓은 전압을 지원합니다.

채널 변경은 DIP 스위치가 아닌 디지털 방식으로 설정되며 소형 레이싱 드론부터 대형 드론까지 모두 사용이 가능합니다.

본 상품은 구매대행 상품이며 매장 재고 문의 등은 받지 않으므로 이점 양지말씀 드립니다.

주의 사항 : FPV 모듈에 전원을 넣기 전, 반드시 안테나(별매) 장착 후 전원을 연결 하시기 바랍니다.

안테나를 연결하지 않고 전원을 넣을 경우 과열로 모듈 파손이 되며 수리가 되지 않을 수도 있습니다.

RP-SMA Hole 타입 안테나 또는 MMCX-SMA 안테나를 사용할 수 있습니다. (안테나 미포함)

주의 사항 2 : 영상 송신 모듈은 열이 많이 발생하는 장치입니다.

손을 데지 않도록 주의하시고, 비행하면서 프로펠라 후류에 열이 식을 수 있도록 배치하시기 바랍니다.

밀폐된 공간에 설치하지 않도록 주의하세요.

열이 덜 발생하려면 최대한 낮은 전압 (7V) 를 사용하세요.

설명:

PIT/25MW/100/200/400/800MW 5 전력 조절 가능, 40CH

전원 공급 장치 7-26V (2-6S)

구멍 거리 30.5*30.5MM, 직경 M3

치수 36*36MM

무게: 6.8 그램

패키지 포함:

1 x VTX30-800 모듈

1 x MMCX-SMA Jl 케이블

1x6P * 1.0MM 플러그 코드

제품 구성품 3 : [TR] Lollipop 5.8G.3.0dBi RHCP Antenna (RP-SMA/Hole Type)

[TR] Lollipop 5.8G 3.0dBi RHCP Antenna (RP-SMA/Hole Type)

5.8G 3dBi 롤리팝 고감도 마이크로 안테나.

초소형 레이싱 드론 등에 적합하도록 설계된 영상 송/수신용 안테나입니다.

내부에 핀이 없는 RP-SMA(Hole) 타입입니다.

- RHCP
- Frequency : 5325-5945MHz
- Width : 100MHz
- Input Impedance : 50
- Vswr : <=1.5
- Gain : 3dBi
- Power Capacity : 50
- Radiator:Cuprum
- Polarization Type:Vertical
- V.S.W.R:1.5-2.5
- Connector : SMA Male , RP-SMA Male, UFL , MMCX
- Color : Red black
- Weight : 7.6g(long) 5.1g(short)
- Length : 63*17mm

<제품 이미지>

마이크로 안테나는 핀타입(SMA)과 홀 타입(RP-SMA)로 구분 됩니다.

주문 전 타입을 확인 후 주문해 주시기 바랍니다.

제품 구성품 4 : [구매대행] RD945 FPV용 5.8Ghz 40채널 영상 수신 모듈 - 듀얼 안테나 다이버시티, 오토 스캔, LCD 모니터

RD945 FPV용 5.8Ghz 영상 수신기 다이버시티 듀얼 안테나

본 상품은 해외구매대행 상품으로 매장에 재고가 없고, 주문시 해외에서 발송됩니다.

FPV용 영상 수신기입니다. 5.8Ghz이며, 총 48채널(레이스 밴드 포함)의 주파수를 수신할 수 있으며, 듀얼 안테나 다이버시티 방식으로 안정적이고 깔끔한 영상을 수신할 수 있습니다.

6~28V의 광범위한 입력전압은 다양한 배터리를 소화할 수 있으므로 배터리 제한이 거의 없습니다. 또한 12V를 사용할때 소모전류가 130mA이므로 효율이 매우 좋습니다. (11.1V 2200mah 배터리 사용시 최대 12시간 이상 사용 가능)

상세 제원

수신 주파수 : 5.8Ghz 대역 48채널

입력전압 : 6~28V (리튬폴리머 사용시 2~6셀 사용 가능)

소모 전류 : 12V 사용시 130mA

영상 출력방식 : NTSC/PAL/SECAM (자동 선택)

안테나 커넥터 : SMA 타입 (기본 다이폴 안테나 2개 포함)

작동 온도 : -10~85

크기 : 80mm x 70mm x 15mm

무게 : 92g

구성품 :

RD945 수신기 1개

전원 케이블 1개 (기본 JST 단자)

다이폴 안테나 2개

RCA 케이블 1개 (영상 송신기와 연결)

영문 설명서

제품 구성품 5 : USB to AV Grabber - 영상수신기를 USB 에 연결해서 PC, 노트북으로 실시간 FPV 영상을 보기 위한 장치

FPV 용 영상 수신기를 PC/노트북의 USB 단자에 연결해서 실시간 FPV 영상을 컴퓨터로 볼 수 있게 하는 장치입니다.

윈도우 7/8/10 을 지원하며, 드라이버는 자동 설치됩니다.

* 제품에 드라이버 CD 가 포함되어 있으니 드라이버 자동 설치가 안되면 CD 의 드라이버를 설치하세요

PC 성능에 따라 0.5초 ~ 1초 가량 Delay 가 발생할 수 있습니다. PC 성능이 좋을수록 Delay 가 거의 없습니다.

화면을 보기 위해 여러가지 프로그램이 있으나,

다음 팟플레이어를 이용해서 가장 간단히 화면을 볼 수 있습니다.

다음 팟플레이어 설치 후, 팟플레이어 화면에서 마우스 우클릭 -> 열기 -> 아날로그 TV 를 선택하면 됩니다.

픽스호크 사용자라면, 미션 플래너의 HUD 화면에 마우스 우클릭 후

Video > Start Camera 를 선택하면 HUD 화면에 오버레이 하여 볼 수 있습니다.

제품 구성품 6 : PT-B900-SP45 (11.1V, 3S1P, 45C+/JST-XT) - 리튬폴리머 배터리 (잭선택)

Poly-Tronics 7th Generation 900mAh (11.1V, 3S1P, 45C+/JST-XT/JST)

7세대 리튬 폴리머 전지 Poly-Tronics SP Series!

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별,

Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율(30C, 35C,

45C, 55C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

출력쪽 단자는 옵션에서 선택 가능합니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B900-SP45 (11.1V, 3S1P, 45C+)/JST


No	Item	Spec'	비고
1	크기(WHD)	305722	mm
2	무게(g)	70g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	900mAh
7	충전 전류	Max 5C(0.85A/h)	Coulomb
8	방전율(C)	연속 : 45C(~39.6A/h) 최대 : 60C(~52.8A/h)<10Sec	Coulomb
