[RC-DEVICE] Universal Wired Remote Shutter (CANON/NIKON/SONY/Panasonic) for Gimbal

RC-DEVICE사의 함공용 짐벌 사용자들을 위한 범용 유선 카메라 셔터 컨트롤러 자작세트.

3상 유선 리모트를 지원하는 대부분의 디지털 카메라와 호환이 되며 간편하게 유선 리모트를 개조 후 수신기의 PWM 시그널로 셔터를 동작 시키는 컨트롤러 세트.

CANON, NIKON, SONY, Panasonic 카메라와 호환되며, 토글 동작시 LED로 동작 상태 확인 가능.

사용방법은 아래 동영상을 참조하세요.

Remote trigger shutter, into the receiver channel can be triggered using optical isolation technology does not affect the camera, easy to use, small size, light weight, various camera Universal

Travel aircraft model aircraft remote electronic switch is simple and precise control security model CPU switch

This switch control panel for receiver power switch part is completely alone, the use of light as an output relay switch, very reliable

Performance parameters

1, servo cable connector input control signal applied to the channel receiver car boat airplane, convenient and simple

2, the output for the red and black wire connector (can be customized according to customer), in series by the switching device

3, high output current maximum support 1A, ongoing support 500mA current

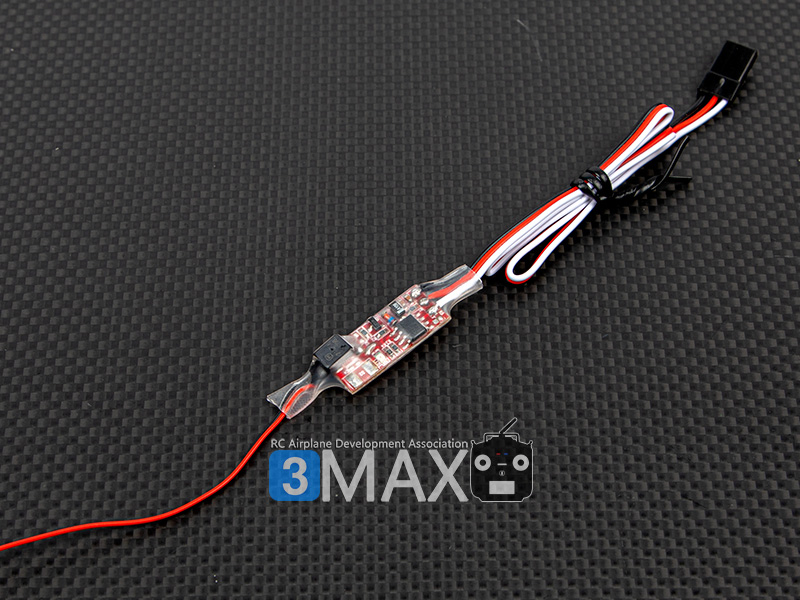

4, board size length 26mm wide 12mm steering input adapter cable 30CM standard output for the red and black thread 10CM

5, LED light indicates the switching status, lights up when the switch is turned on to indicate that

6, the input voltage control section 3.6V - 8.4V 3.6V-30V switch section

<제품 작동 동영상>

<제품 연결도>

하기 리모트 케이블은 별매 입니다.(각 카메라 제조사 별로 규격이 다름)

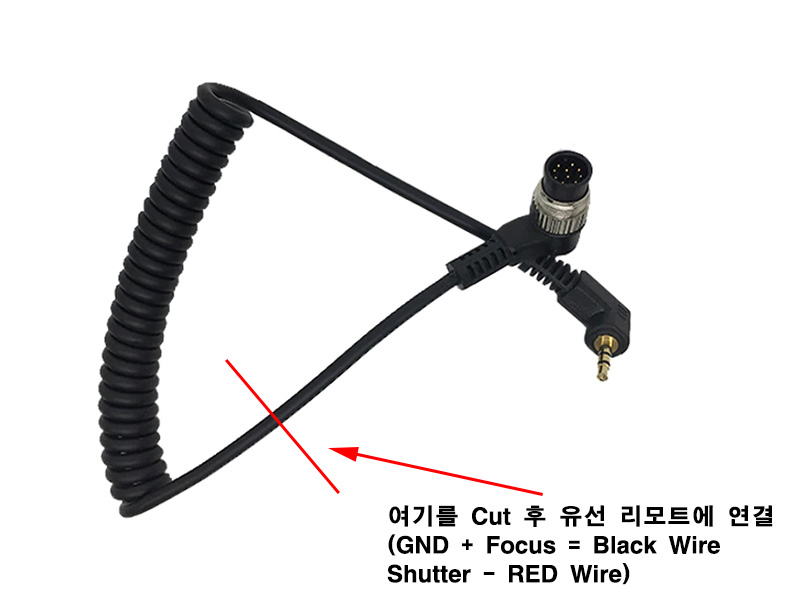

각 카메라 제조사별 유선 리모트 스위치를 구매 하신 다음, 아래 사진의 와이어를 Cut 한 후 그라운드와 포커스 선은 하나로 묶어서 컨트롤러의 검정색에, 셔터 선은 붉은 색 선에 납땜을 하시면 됩니다.

컨트롤러의 PWM 신호선은 수신기의 임의의 AUX 캐널에 연결 후 2단 또는 3단 토글 스위치에 할당 후 사용하시면 됩니다.(상기 동영상 참조)
