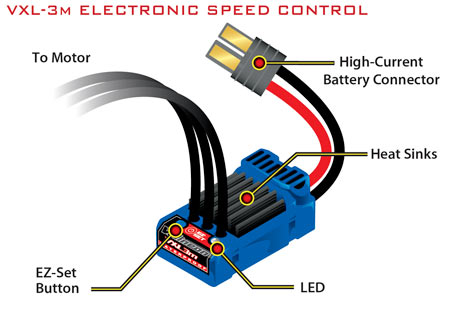

The Velineon? VXL-3m forward/reverse electronic speed control simplifies brushless technology with easy, built-in profiles and intuitive programming. The VXL-3m™ uses advanced circuit design that allows sensorless brushless motors to operate with the smoothness and precision of the best brushed systems. It sets up, operates, and programs just like the Traxxas XL-5™ family of ESCs so there's no tricky new procedures to learn. Traxxas' exclusive patent-pending Training Mode™ is also included to limit full throttle to 50% for young or inexperienced drivers. For the most advanced users, the VXL-3m is equipped with two-stage low voltage detection to allow LiPo battery use, including powerful 11.1-volt 3S packs!


Traxxas High-Current Connector

The VXL-3m ESC is equipped with the Traxxas high-current connectors for restriction-free current flow.



Velineon VXL-3m Features


Traxxas High-Current Connector maintains pure, unrestricted power flow from the battery to the brushless power system.
Built-in two-stage low voltage detection for Lithium Polymer (LiPo) battery use provides a clear signal to the driver that the battery pack is nearing its minimum voltage threshold.
Wide range of battery options, including 6-12 cell NiMH or NiCad packs
The patent-pending Training Mode™ is an exclusive Traxxas feature that reduces the overall power output of the VXL-3m by 50%, making it easier for new or younger drivers to control their model. When they're ready, simply change profiles to unleash full-throttle action.
Advanced circuit design allows sensorless brushless motors to operate with the smoothness and precision of the best brushed systems. There's no need for additional sensor wiring and hardware complexity.
The EZ-Set? push-button setup operates and programs just like other Traxxas speed controls such as the XL-5. This eliminates the need to learn a new set of procedures.
The VXL-3m is programmable with three drive profiles:

Sport Mode – Fwd / Brake / Rev
Race Mode – Fwd / Brake
Training Mode™ – 50% Fwd / Brake / 50% Rev

Multi-color LED provides clear feedback

Two-stage thermal shutdown protection protects the VXL-3m from overheating.
Locked Rotor Protection™ prevents system damage by cutting power if the vehicle is stuck or the motor is bound.
Battery Over-Voltage Protection™ causes the ESC to go into failsafe mode if the maximum input voltage is exceeded.

Water resistent case design uses rubber seals and o-rings to protect against damage caused by water and moisture.
Micro-fin aluminum heatsink dissipates heat.
MOSFET design provides high-current output (326 amp peak) with incredibly low resistance (.0005 Ohms).
Gold plated 3.5mm bullet connectors on 16-gauge Maxx? Cable flow full power to the motor without performance-strangling resistance.








VXL-3m WATERPROOF ESC SPECIFICATIONS






Input voltage:



6 to 12 cells NiMH, 2S to 3S LiPo


Case Size:



26.5mm W x 46.5mm D x 22mm H


Weight:



38 grams


Motors:



Sensorless Brushless


Motor Limit:



None


On Resistance:



0.0005 Ohms


PWM Frequency:



12,000Hz


Peak Current:



326A


Continuous Current:



52A


BEC Voltage:



6.0V DC


Motor / Battery Wiring:



16-Gauge Maxx? Cable


Transistor Type:



MOSFET


Low Voltage Detection:



2-Stage indicators, switchable (on or off)


Thermal Protection:



2-Stage thermal shutdown


Profile selection:



Sport Mode:
100% fwd, 100% brakes, 100% rev

Race Mode:
100% fwd, 100% brakes, no rev.

Training Mode:
50% fwd, 100% brakes, 50% rev.


Single-button setup:



Yes, Traxxas EZ-Set?


Battery Input Connector:



Traxxas High-Current Connector


Motor Connector:



TRX 3.5mm Bullet Connectors









변속기 세팅 방법

0. 사전 작업으로 변속기의 커넥터가 수신기의 CH2에 꽂혀 있어야 하고 조종기의 TH TRIM은 중앙에 맞춰져 있어야 한다. 조종기 밧데리가 충분해야 함은 물론이다.

1. 모터를 변속기에 연결하지 않는다.
2. 2개의 완충된 밧데리를 변속기에 연결한다.
3. 조종기를 켠다.
4. 변속기를 켠다.(제품에 따라서는 밧데리를 연결하면 켜지기도 함)
5. 빨간불이 들어올때까지 세팅 버튼을 누르고 있는다.(세팅모드로 진입하는 작업으로 조종기의 방아쇠는 중립유지 필수)
6. 연두색 불이 들어올때까지 방아쇠를 풀 스로틀로 당긴다.(혹 모터가 연결되어 있더라도 세팅모드에서는 모터가 돌지 않음)
7. 연두색 불이 깜박거릴때까지 방아쇠를 풀 스로틀로 민다.
8. 방아쇠를 중립으로 놓았을때 빨간불이 들어오면 세팅이 완료된 것이다.
9. 모터를 연결하고 사용한다. 이때 모터의 극성이 반대가 되지 않도록 주의한다.


모드 변경방법
주행모드는 총 3가지가 있으며 다음과 같다.
A. 전후진 모드
B. 전진 전용 모드
C. 후진25%감속모드
공장 세팅 기본모드는 A모드이다.

모드를 변경하려면 다음과 같은 절차를 따른다.
1. 위 변속기 세팅 1~4의 과정을 진행한다.
2. 변속기의 불이 빨간색으로 들어왔다가 연두색으로 들어올때까지 버튼을 누르고 있는다.
3. 변속기의 불이 연두색으로 들어오자 마자 버튼에서 손을 뗀다. 그러면 변속기의 불이 빨간색으로 깜박거릴 것이다. (모드 변경모드에 진입한 것임)
4. 현재의 깜박이는 횟수가 모드를 알려주는 것으로 다음과 같다.
 A 전후진 모드 : 1번 깜박임
 B 전진 전용모드 : 2번 깜박임
 C 후진25%감속모드 : 3번 깜박임
5. 변속기 버튼을 누를때마다 위의 모드가 바뀌며 깜박이는 횟수도 달라진다.
6. 변속기 버튼을 원하는 모드가 되도록 여러번 눌러준다.
7. 원하는 모드에서 잠시 기다리면 연두색 불이 들어오며 모드 세팅 과정은 완료된다.
