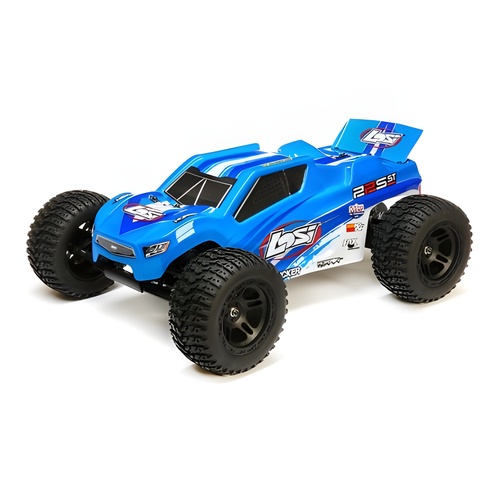

![[팰콘샵] LOS03017T2 [Losi] 1/10 22S ST 2WD 브러쉬리스 전동 RC카 - AVC 자이로 내장, 블루 색상](/shop/data/goods/fm100019566_1792293499.jpg)
상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
본 차량은 완조립 상태로 조종기 포함 세트입니다.
주행을 위해서는 아래의 배터리, 충전기가 필요합니다.
![[팰콘샵] LOS03017T2 [Losi] 1/10 22S ST 2WD 브러쉬리스 전동 RC카 - AVC 자이로 내장, 블루 색상](/shop/data/goods/fm99998187_1792233413m.jpg)
아이맥스 B6 디지털 충전기 + 5A (60W) 파워 서플라이, 리튬, 니카드, 수소, 납축 배터리충전, 6셀 밸런스 Fast 충전 가능 (KC, 안전인증)
IMAX B6 (Li-Po, Li-Fe, Li-HV, Li-Ion NiMH, NiCD, Pb) + Power supply
38,000
![[팰콘샵] LOS03017T2 [Losi] 1/10 22S ST 2WD 브러쉬리스 전동 RC카 - AVC 자이로 내장, 블루 색상](/shop/data/goods/fm99976101_1792211202m.jpg)
![[팰콘샵] LOS03017T2 [Losi] 1/10 22S ST 2WD 브러쉬리스 전동 RC카 - AVC 자이로 내장, 블루 색상](http://buyrc.co.kr/Upload/DEditor/product/20181017152252.png)
Team Losi 차량 퀵가이드.
우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.
이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께
도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는
경우가 많으니 참고 하시면 되겠습니다.
우선 저희 호라이즌 제품은 Team Losi / Vaterra / ECX 제품군으로 이루어 져 있습니다. 각각 조종기는
Spektrum 과 ECX 제품으로 이되어있습니다. 공통적으로 사용되는 조종기 기준으로 설명 드리겠습니다.
RTR 기준 제품 박스 내에 제품의 본체 – 조종기 – 액세사리 가 구성 되어있습니다.
차량에 주 배터리 를 장착 합니다. / 조종기에는 AA 배터리를 하단부에 장착 합니다.
차량의 컨넥터를 연결 합니다.
전원을 켜기에 앞서 조종기를 먼저 켭니다.
조종기에 TH Trim / ST Trim 을 눈금을 확인 하여 중간에 맞춰 놓습니다.
그후 차량을 켭니다. 켜신후 약 2~3초 대기해주세요 (변속기 및 자이로 초기화 시간)
그후 자이로 및 조향 방향 전후진 방향을 확인 합니다.
즐거운 주행을 하시면 됩니다.
조종기 조절 스위치
TH Trim – 전후진의 중립부분 미세 조절합니다. (무조건 중간에 설정합니다.)
ST Trim – 좌우 조향의 중립을 미세 조절합니다. (직진시 한쪽으로 흐르지 않게 조절합니다.)
Reverse 스위치 TH/ST – 조종의 방향을 변경합니다 좌우 또는 전후진의 방향
ST D/R , TH D/R – 조향 의 타각량 조절 또는 전후진의 속도 조절을 합니다.
BIND – 차량과 조종기의 주파수적인 부분을 연결시 사용합니다 (일반적으로 사용하지 않습니다.)
바인딩 방법
기본적으로 자이로가 있는 SRS42xx / SRS6000 수신기 기준 설명입니다.
조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)
그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.
기체와 약 50Cm 떨어져 있는 상태에서 조종기 에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
그후 수신기의 LED 상태는 빠르게 가아닌 중간속도로 점멸 하다가 LED 가 들어 옵니다.
여기부터 바로 자이로 셋팅이 들어 갑니다.
조종기의 전진/후진 트리거를 사용합니다. 전진쪽으로 당기시면 수신기 LED꺼지고 놓으시면 다시 켜집니다. 그후 다시 후진쪽으로 밀었다 놓으세요 LED는 같은 반을을 보이실 것 입니다.
(바인딩후 자이로 셋팅시에는 차량은 전후진 움직이지 않으니 안심 하셔도 됩니다.)
6.조종기의 전진/후진 트리거를 사용합니다. 전진쪽으로 당기시면 수신기 LED꺼지고 놓으시면 다시 켜집니다. 그후 다시 후진쪽으로 밀었다 놓으세요 LED는 같은 반을을 보이실 것 입니다.
(바인딩후 자이로 셋팅시에는 차량은 전후진 움직이지 않으니 안심 하셔도 됩니다.)
7.전후진이 완료 되었다면 좌우 의 셋팅으로 바로 이어 집니다. 이또한 같은 방법입니다. 이번에는 조종기의 스티어링 헨들을 사용합니다. 좌측으로 돌렸다가 놓고 ,
우측으로 돌렸다가 놓고 하시면 전후진 때와 같이 LED 가 꺼졌다가 놓을 때 다시 켜지는 것을 보시게 됩니다. 좌우가 완료 되시면 완료 되시는 순간 LED가 연속으로 한번더 꺼졌다가 켜집니다.
8.그후에 자이로 방향을 확인 하십니다. 차를 위에서 보셨을대 시계방향으로 차체를 돌리면 조향 방향은 자동으로 좌측으로 돌리게 되어있습니다.
만약 우측으로 반대로 돈다면 다시 바인딩하셔서 자이로 셋팅에서 조향부분만 다시 해주셔야 합니다.
9.위순서대로 했을시에 자이로 셋팅때 좌측 돌렸다가 놓고 우측 돌렸다가 놓고 하셨을 것 입니다.
하지만 자이로 방향을 반대로 바꾸실경우 우측 돌렸다가 놓고 좌측돌렸다가 놓고 방향을 바꾸시게 되면 자이로 방향이 바뀌게 됩니다.
위 방법대로 하시면 바인딩 부분은 완료가 되오나 만약 잘 안되시는경우엔 기술지원을 받으셔야 하오니 연락 을 주시기 바랍니다.
RC 자동차 구입시 주의사항 ● 모든 상품은 15세 이상 사용가능 제품으로, 어린이용 장난감이 아닙니다. ● 완제품 차량은 KC 인증 스티커 부착 및 제품 검수를 위한 개봉의 흔적이 있습니다. ● 완제품 차량은 제품 검수 및 조종기 셋팅이 완료되어 출고됩니다. ● 올바른 사용법을 지키지 않으면 파손되며, 수리 요청시 수리비가 발생합니다. ● 주행 중 경미하더라도 충격, 충돌이 있을 경우 부품이 손상될 수 있으며, 유상으로 수리됩니다. ● 주행시 장애물에 걸려 차량이 움직이지 못할 때 절대 스로틀을 조작하면 안됩니다. ● 차량이 움직이지 못하는 상황에서 지속적으로 모터를 회전시키면, 과열로 인해 모터나 변속기가 손상됩니다. ● 차량 손상시 부품 구입이 가능합니다. 직접 부품을 구입하여 자가수리 하실 수 있으며, 유상 AS 를 요청하실 수도 있습니다. RC 자동차 약관 및 반품 조건 ● 국내 정식 수입되는 제품은 인증 스티커 부착을 위해 박스가 개봉된 흔적이 있으며, 이 사유로 인한 반품이 불가합니다. ● 제품 박스에서 차량을 꺼낸 이후로는 사용을 했다는 의미이므로 반품이 불가합니다. ● 차량을 야외에서 한 번이라도 주행했을 경우에는 반품이 절대 불가합니다. 반드시 실내에서 불량 유무를 먼저 확인하십시오. ● 구입한 지 일주일 이내에 내부 포장봉지를 뜯지 않은 상태, 제품을 박스에서 꺼내지 않은 경우에 한해 반품 및 교환이 가능합니다. ● 박스 외부의 비닐 포장이 되어 있는 제품의 경우, 이 비닐 포장이 벗겨진 경우에는 상품의 가치가 떨어지게 되므로 반품 및 교환이 불가합니다. ● 상품의 자체 불량인 경우 동일 제품으로 교환이 가능하나, 모든 제품의 구성품이 완벽하게 갖추어져 있어야 합니다. ● 본 제품을 구입하시는 것은 위의 약관에 동의하시는 것을 의미합니다. |
