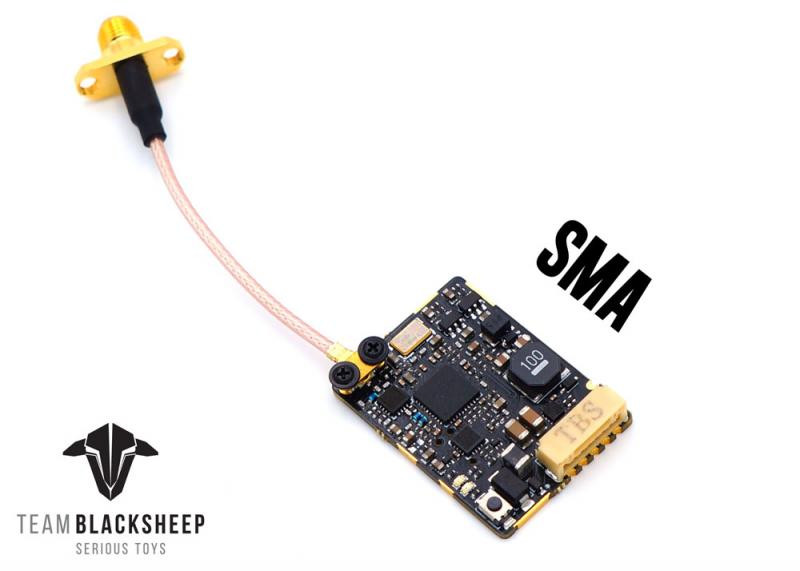

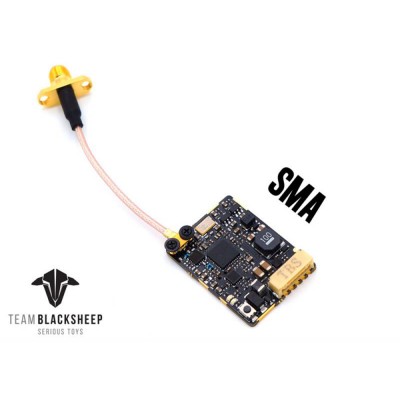

[신형] TBS UNIFY PRO 5G8 HV(SMA)

- Team BlackSheep의 5.8G 영상송신보드입니다.

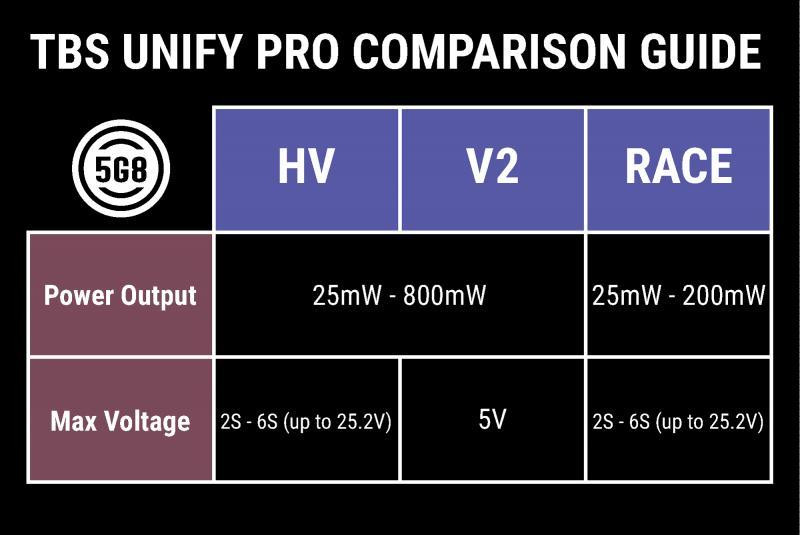

- 출력이 25, 200, 600, 800mW 가변형이라 상황에 맞추어 조절할 수 있습니다.
- 레이싱대회에서는 200mW를 쓰다가, 혼자 여유롭게 프리스타일 할때는 800mW으로 넉넉하게 비행할 수 있습니다.
- HV(하이볼티지)라서 입력 전압이 6셀까지 가능합니다. 배터리 전원에 직결해도 됩니다.
- 안테나 선은 교체하기 쉬운 U.FL방식입니다. 파손되었을 경우 안테나선만 구매하셔서 갈아끼우시면 됩니다.

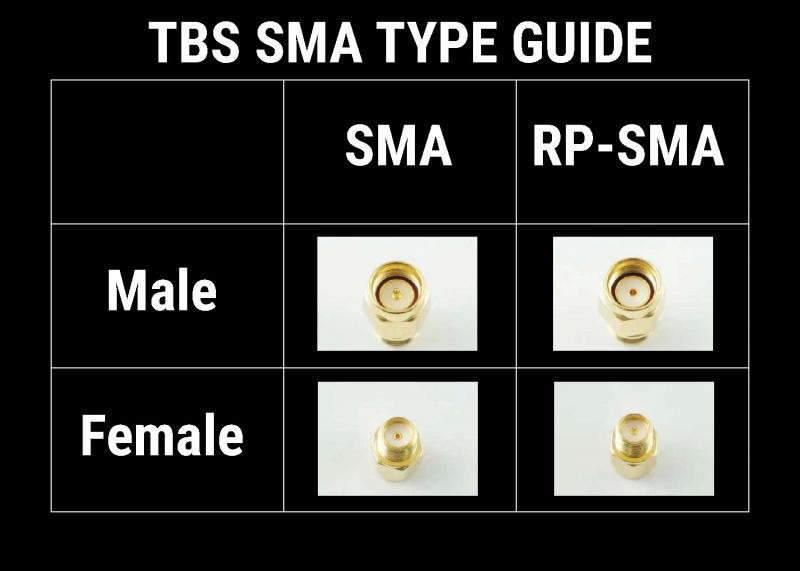

- 안테나는 SMA방식입니다. 별매의 RP-SMA 안테나선으로 간단하게 방식을 바꾸실 수 있습니다.
- 스마트오디오선과 별도로 오디오선이 추가되었습니다. 마이크 연결하실 수 있습니다.

안테나선이 사진과 다릅니다. 검은색이 아니라 일반적인 안테나선입니다.

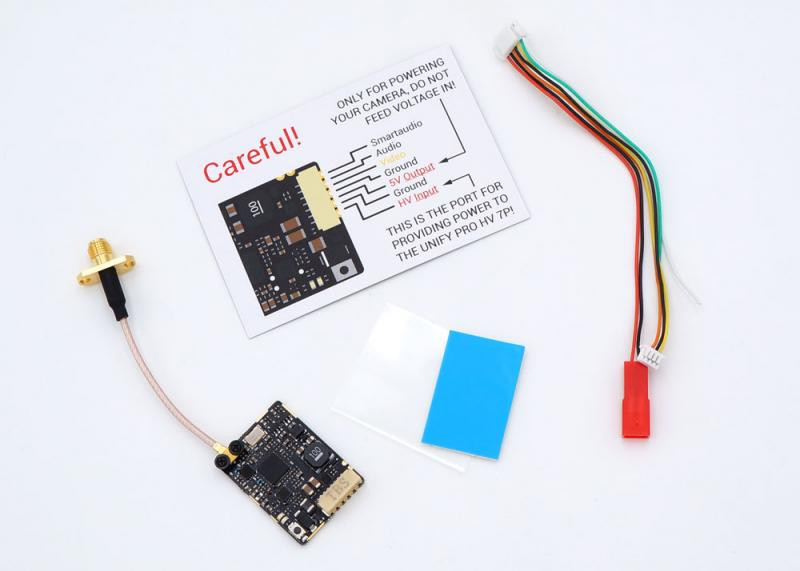

구성
영상송신보드 1개
케이블 1개
메뉴얼

전원넣고 비행을 하지 않으면 800mW에서는 1분~1분30초,
200mW나 600mW에서는 3분~3분30초 후에 영상이 꺼집니다.
발열때문에 그런것이며, 열이 식으면 다시 정상작동 합니다. 고장이 나진 않습니다.
비행중에는 쿨링이 되므로 이상없이 비행가능합니다.

아래 메뉴얼 링크입니다.
http://www.team-blacksheep.com/tbs-unify-pro-5g8-manual.pdf

SPECIFICATIONS
Operating Voltage: 2S - 6S
Supply current: up to 600mA
Operating Temperature: watch for normal airflow
Audio carrier Frequency: 6.5 MHz
Video Input Impedance: 75 Ohm
Weight: 7g (with SMA, without antenna)
Input Connector: JST GH 7pin (after July 2018)
Antenna Connector: SMA Female Socket with screw mounting holes
Video Format: NTSC/PAL
Output Power: 13dBm (25mW), 23dBm (200mW), 27dBm (500mW), 29dBm (800mW*)
