상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
![[팰콘샵] RF209S [HELSEL] WFLY ET-12, ET-06, ST-12, ST-08 전용 수신기 - RF209S](https://helicraft-b2b.com/web/upload/NNEditor/20200501/1.jpg)

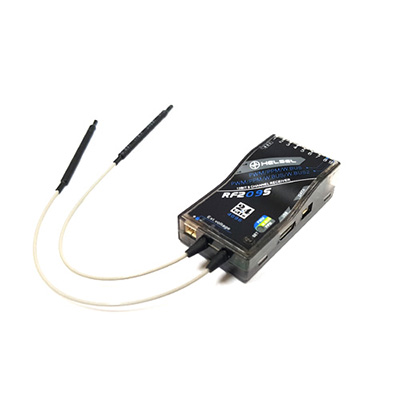

RF209S 수신기
RF209S 수신기는 실시간 반응 속도가 빠르며 섬세한 조종을 도와주어
부드러운 조종을 지원하는 제품 입니다.
또한 먼 거리까지 송수신이 가능하여 가격 대비 가성비가 높아
많은 유저들이 사용하고 있습니다.
![[팰콘샵] RF209S [HELSEL] WFLY ET-12, ET-06, ST-12, ST-08 전용 수신기 - RF209S](https://helicraft-b2b.com/web/upload/NNEditor/20200501/2.jpg)
모델명 : RF209S
시스템 조합 : 헬셀ST시리즈 무선시스템
주파수 : 2.4GHz
입력전압 : 3.5V~13V
작동 전류 범위 : 95mA
응용 프로그램: 헬리콥터, 비행기, multicopter, 차량, 보트, 로봇
해상도 비율 : 4096(PPM), 2048(W.BUS)
PWM : 9채널
PPM : 지원
W.BUS : S.BUS와 호환
W.BUS2 :원격 측정 센서 입력
양방향 전송 : 지원
분실방지보호 : 지원
온라인 업데이트 : 지원
릴레이비행 : 지원
180/270도 서보 : 지원
수신기 포트 설정 : 지원
외부 전압 감지 : DC 0~96V
크기 : 47 * 14 * 25mm
무게 : 12g
* 연결방법
USB port --> USB포트
Status light --> 상태표시등
Link key --> 연결 키
Signal --> 신호선
Positive --> +
Negative --> -
External voltage inspect port --> 외부 전압 검사 포트
Red line to the positive pole --> 양극에 빨간 선
1Ω resistor to the negative --> 음극에 1Ω 저항
W.BUS/PPM/PWM --> W.BUS/PPM/PWM
* 작동 시 LED 색상
모드 | LED색상 | 동작 | 상태 |
WORK | 보라색 | 항상 켜짐 | PWM 일반작업모드 |
녹색 | 항상 켜짐 | W.BUS 일반작업모드 | |
파란색 | 항상 켜짐 | PPM 일반작업모드 | |
빨간색 | 항상 켜짐 | 신호없음 | |
느리게 점등 | 낮은 전압 | ||
오렌지색 | 느리게 점등 | 연결 | |
SET | 보라색 | 느리게 점등 | PWM 모드 |
녹색 | 느리게 점등 | W.BUS 모드 | |
파란색 | 느리게 점등 | PPM 모드 |
* 바인딩 방법
링크 : 수신기를 전원에 연결한 다음 'SET'버튼을 3 초 동안 누릅니다.
주황색 표시등이 천천히 깜박 인 후 링크 명령을 기다립니다.
모드 선택 :
1. 수신기 설정 방법에서 ‘SET’을 눌러 전원을 연결한 다음 모델 설정으로 들어갑니다.
‘SET’을 부드럽게 클릭하여 스위처 모드로,
‘SET’을 길게 눌러 확인합니다.
2. 송신기 설정 방법은 송신기와 수신기의 정상적인 통신 상태에서 [링크 설정]-[수신기 출력]에서 수행하십시오.
설정 후, 상위 메뉴로 돌아가서 설정을 저장하십시오 (수신기 라이트 색상이 변경됨).
