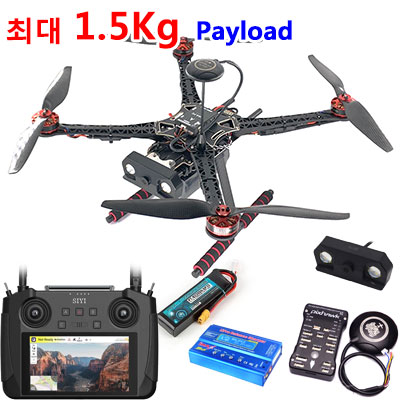

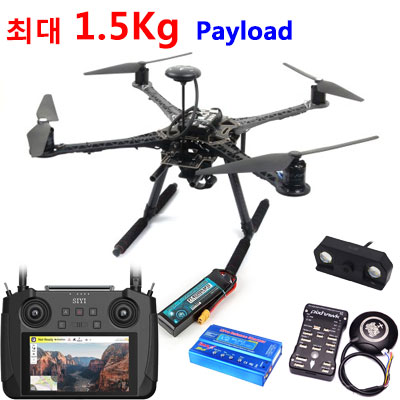

제품 구성품 1 : S500 쿼드콥터 드론 PDB 에디션 Kit (Black Arm) - 카본 랜딩기어 포함

 S500 Quadcopter Frame Kit with Carbon Fiber Landing Gear - 500급 드론

- S500 쿼드콥터 500급 드론입니다.

- 본 제품은 프레임만 있는 제품으로 별도의 모터,변속기,FC,배터리,송수신기가 필요합니다.

Features:

- F450 upgrade quadcopter

- Learned arm design from DJI S800 EVO, and enhanced

- good work with Gopro Hero 3 2 Axis brushless gimbal for FPV

- PCB Center plate with solder point

- high quality carbon fiber landing gear

- Frame only, no electronic parts.

Specifications:

- Wheelbase: 500mm

- Total weight with landing gear : 454g

- Motor suggest: 2212 KV980; 2216 KV880 KV900; 3108 900KV (not include)

- Prop suggest: 1045/1047/1147/1238 (not include)

- Battery suggest: 3S-4S 2200mAh-5200mAh (not include)

조립시 주의사항

아래 이미지는 S500의 하판입니다.

전원부입니다. XT60 또는 딘스잭을 하단에 끼워 납땜하실 수 있습니다.

위, 아래로 극성이 +, -입니다. 아래 이미지와 같은 양쪽으로 납땜하시면 배터리 연결시 쇼트가 납니다.

제품 구성품 2 : [RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)


<제품 이미지>

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

제품 구성품 3 : 3.5mm 골드잭 모터쪽 1대분 (12개) + 수축튜브

제품 구성품 4 : [GT-Drone] EC-X3 ESC for Multicopters (30A/OPTO/COB/6S)

GT-Drone EC-X3 ESC for Multicopters (30A/500Hz/OPTO/COB/2S~6S)

드론용 펌웨어가 탑재된 멀티콥터용 브러쉬리스 변속기 입니다.

최저 50Hz ~ 최대 500Hz 의 Input Rate 를 지원하며, 별도의 셋팅 없이 바로 장착 후 사용이 가능합니다.

드론 전용으로 최상의 해상도를 구현하고 있으며, 7.4V ~ 22.2V (2S ~ 6S) 리튬폴리머 배터리를 사용할 수 있습니다.

450 ~ 600급 드론에 사용하기에 최적의 제품으로, BEC 가 없는 OPTO 방식입니다.

모터와 연결하기 위한 3.5mm 골드잭이 기판에 미리 부착되어 있는 COB 타입입니다. (납땜 필요 없음)

제품 구성품 5 : [DUALSKY] 12x5.5 MR Prop (Version.2)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

3. 장착 완료 사진

4. 실제 크기

제품 구성품 6 : [PX4, Ardupilot] 픽스호크 V2.4.8 32비트 비행 컨트롤러 + LED + NEO 8M GPS 셋트 (KC 인증)

Pixhawk PX4 PIX 2.4.8 32 Bit Flight Controller+GPS+Minim OSD+PM+Safety Switch+Buzzer+I2C (픽스호크)

KC 인증번호 : R-R-FwT-2020Pixhawk1

[ PX4  사용시 주의사항 ]

* 픽스호크 2.4.8 은 10년 이상 된 구형 하드웨어입니다.

2025년 현재 아두파일럿(Ardupilot) 펌웨어는 정상적으로 지원 및 작동하고 있으나,

PX4 펌웨어는 최신 버전에서 오류가 잦아서 정상적으로 지원되지 않습니다.

픽스호크 2.4.8 에 꼭 PX4 를 사용하시려면 버전 1.13.3 이하를 사용하시는 것을 권장드립니다.

제품 구성품 7 : VEGA 베가 그래핀 6셀 22.2V 3300mAh 35C 리튬 폴리머 배터리 (XT90)

제품 구성품 8 : 아이맥스 B6 디지털 충전기 + 파워 서플라이, 리튬, 니카드, 수소, 납축 배터리충전, 6셀 밸런스 Fast 충전 가능, 최대5A (80W) 충전 (KC, 안전인증)

아이맥스 B6 디지털 충전기

  RC용으로 사용되는 리튬배터리(리튬폴리머/Li-Poly, 리튬철/Li-Fe, 리튬이온/Li-Ion) 배터리 및 니켈수소(Ni-MH), 니카드(Ni-Cd) 뿐만 아니라 12v 납축배터리(Pb)까지 충전이 가능한 범용 디지털 충전기입니다.

  야외에서 사용시 승용차량의 보넷 내부 12v 납축배터리에 연결하여 사용할 수 있으며, 실내에서 사용시에는 12v 5A 이상의 파워서플라이에 연결하여 사용할 수 있습니다. (파워서플라이는 포함.)

* 본 충전기는 80W 소형 충전기로서 대용량 Li-Po 배터리 충전용으로는 부적합 합니다.

  따라서 2,500mAh-3S 이하의 배터리만 충전하시기 바랍니다.

* 사용시 반드시 50W 이하로 설정 하십시오. 과부하가 걸리면 파워서플라이(아답터)가 손상될 수 있습니다.

< 예시 >

- 11.1V (3S) : 4A 이하

- 14.8V (4S) : 3A 이하

- 22.2V (6S) : 2A 이하

KC인증번호 : MSIP-REI-YON-IMAXB6

안전인증 번호: HU10518-12016

[ 상세 사양 ]
- LCD 디스플레이 모니터
- 입력 전압 : DC 12V
- 출력 파워 : 최대 50W
- 충전 전류 : 0.1~5.0A
- 밸런싱 전류(리튬) : 300mAh/Cell
- 니카드(NiCd)/니켈수소(NiMh) 배터리 지원 셀 수 : 1~15셀
- 리튬(Li-ion/Polymer/Fe) 지원 셀 수 : 1~6셀
- 납축 배터리 지원 전압 : 2V ~ 50V

- 충전 완료시 알람음 알림
- 무게 : 450g
- 크기 : 137 x 87 x 33mm

[ 프로그램 ]

- 리튬 배터리 일반 충전

- 리튬 배터리 밸런싱 충전

- 리튬 배터리 빠른 밸런싱(FAST MODE) 충전 : 99% 까지 빠른속도로 충전하는 모드

- 리튬 배터리 장기보관 충전 : 각 셀당 전압을 3.8v 로 통일시켜 1개월 이상 장기보관을 위한 모드

- 리튬 배터리 방전

- 니켈수소, 니카드 배터리 일반/급속 충전

- 니켈수소, 니카드 배터리 방전

- 니켈수소, 니카드 배터리 리싸이클

- 납축 배터리 충전/방전

- 데이터 저장

[ 충전 오류 알림 ]

- REVERSE POLARITY : 역전류 경고

- CONNECTION BREAK : 배터리 연결 안됨

- SHORT ERR : 쇼트 에러

- INPUT VOL ERR : 입력 전압 저하

- VOL SELECT ERR : 배터리 전압 설정 오류

- BREAK DOWN : 충전 오류

- BATTERY CHECK LOW VOLTAGE : 리튬 배터리 저전압 경고

- BATTERY CHECK HIGH VOLTAGE : 배터리 고전압 경고

- BATTERY VOLTAGE CELL LOW VOL : 특정 셀 저전압 경고

- BATTERY VOLTAGE CELL HIGH VOL : 특정 셀 고전압 경고

- TEMP OVER ERR : 충전기 과열 경고, 충전기를 식혀주십시오!

[ 제품 구성 ]

- B6 디지털 충전기

- 딘스 충전 케이블

- JST 충전 케이블

- 부스터 충전 케이블

- 수신기 배터리(후타바) 충전 케이블

- 입력용 악어잭

충전기 전면부에 대형 LCD 액정 디스플레이와 4개의 스위치가 있습니다.

LCD 액정 디스플레이를 통해 충전상황을 확인할 수 있으며,

특히 리튬 배터리 충전시 각 셀당 전압의 밸런스 상황을 직접 눈으로 실시간 확인할 수 있습니다.

전면부의 Batt Type(Stop), Dec(◀), Inc(▶), Start(Enter) 스위치를 이용하여 배터리 종류와 전압, 전류등을 설정할 수 있습니다.

자세한 설정 방법은 동봉된 한글 설명서를 참고하시면 됩니다.

충전기의 좌측면에 야외충전용 악어클립과 실내충전용 아답터잭이 있습니다.

야외에서 사용시 승용차량의 본넷을 열고, 내부의 12v 배터리에 직접 연결하여 충전기를 사용할 수 있습니다.

혹시 모를 화재의 위험으로 인해 모든 충전기는 절대 시거잭 타입으로 나오지는 않으니 참고 바랍니다.

가정에서 사용시에는 실내충전용 아답터잭에 12v 파워서플라이를 연결하여 사용할 수 있습니다. (파워서플라이 포함)

예를 들어, 2200mAh 배터리를 충전하기 위해서는 2.2A 의 출력이 필요하며,

5A 서플라이로는 5000mAh 의 배터리까지 급속충전할 수 있습니다.

별도의 잭 작업 없이 바로 사용할 수 있게끔 여러가지 종류의 충전잭이 포함되어 있습니다.

위 사진 외의 잭은 포함되어 있지 않으므로, 사용하시는 배터리 잭이 다른 경우 (XT60, XT90, EC3, EC5 등) 충전 코드가 별도로 필요합니다.

아래의 링크에서 별도로 주문하실 수 있습니다.

제품 구성품 9 : XT90 충전 코드

XT90 충전 코드

* 주의 : 아래 이미지에 표시된 부분과 같이 도금 처리 과정에서 색상 혼합이 제대로 되지 않아 얼룩이 있는것으로 제품 부식이 아닙니다.

성능에는 전혀 문제가 없으므로 얼룩이 있다는 이유로 반품, 교환 대상이 아닙니다.

제품 구성품 10 : XT90잭 (배터리) -> XT60잭(기체) 변환잭

제품 구성품 11 : [SIYI] MK15 FPV Combo TX - 디지털 HD 영상 송수신기가 내장된 조종기 셋트, 픽스호크(Qground Control) 연동

SIYI MK15 Agricultural FPV Combo TX

SIYI사의 농업용 드론 전용 조종기 시스템.

안드로이드 기반의 8-Core-CPU Tablet이 내장되어 있으며 조종기 제어 시스템 및 GCS를 통합, 1920x1080 고해상도 모니터에서 실시간 제어가 가능합니다.

ALIGN사의 MA1 FC용 App에도 최적화가 되어 있어 전용 App 설치시 MA1과 완벽한 호환성을 보장하며,

조종기 자체에 내장된 FPV 프로그램을 통한 FULL HD 영상 수신 및 Qground Control 이 설치되어 있어 픽스호크와의 연동도 가능합니다.

10,600mAh 대용량 배터리를 탑재하고 있어 최대 12시간 구동이 가능하며, 초고감도 통합 수신기(VTA)와 조합시 최대 15Km의 통달 거리를 가지고 있습니다.

본 제품은 국내 SIYI사 공식 수입원에서 수입된 정식 수입품으로서 사후 A/S를 보증 받으실 수 있습니다.

KC 인증 번호 : R-C-Sy5-MK15/R-R-Sy5-MK15RX

* 드론 인증을 위해 KC 인증서 필요시 반드시 수입사에서 지정한 인증업체를 이용해야 인증서를 제공합니다.

제품 구성품 12 : SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함)

위 사진의 카메라에 사용하는 제품입니다.'

사진과 같이 나사를 이용하여 카메라의 뒷면에 장착합니다.

위/아래 모든 방향으로 장착이 가능합니다.

위 영상과 같이 한쪽 나사를 먼저 채운 후, 손으로 밀어 올려서 반대쪽 나사를 고정하세요.

위 사진과 같이 프레임에 장착할 수 있습니다.

프레임에 나사구멍을 뚫어서 고정할 수도 있으나, 간단하게 양면테이프와 케이블타이로 고정할 수도 있습니다.

제품 구성품 13 : 픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블

제품 구성품 14 : XT60 병렬 컨넥터 케이블 Type 2

하나의 배터리 전원을 분배하여

2개의 장치에 사용하기 위한 XT60 병렬 분배 케이블 입니다.
