제품 구성품 1 : [TR] 아이언맨 680 PRO 헥사콥터 드론 프레임 키트

TAROT IRON-MAN 680 PRO Hexa Copter

Middle Class Flying HEXA Machine 4th Edition

공전의 Hit를 기록한 Tarot사의 Ironman 후속 모델 680 PRO 네번째 에디션.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서 공전의 히트를 기록한 TAROT T2D 짐벌과 완벽한 호환성을 보장하며 최대 13inch Prop 사용이 가능한 본격적인 중급 항공 촬영용 기체입니다.

PRO Edition은 메인 프레임이 PCB로 되어있어 DJI S800처럼 프레임에 직접 솔더링이 가능하며 복잡한 배선을 획기적으로 줄일 수 있도록 설계 되었습니다.

아울러 PL(Perfect Landing Gear) Edition에서 호평 받았던 커스텀 메이드 폴딩 스키드를 채택, 이동시 간편하게 접어서 휴대할 수 있습니다.

주의 : 본 제품은 순수 Kit 상품으로서 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

주의2 : 사진상의 FRP 캐노피 및 GPS 마운트, 랜딩 스키드 스펀지는 별매 입니다.

프레임 제원 :

프레임 중량 : 810g

암 직경 : 16mm

모터 간격 : 695mm

센터 바디 규격 : 195 x 195 x 2.0mm

비행 중량 : 약 2.8~3kg

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기(Bantam BC6 이상)

- 레귤레이터 : Gryphon Polaris Super BEC(Gimbal 장착시 필요)

- 배터리 사양 : 4,600mAh ~8,000mAh(11.1V~14.8V)

- Prop : 10~13inch(Max)

- Motor : Dualsky XM4010TE-MR 시리즈 또는 TAROT 4006MR(620KV) - 두 모델 공히 12in MR Prop을 추천합니다.

- ESC : 20A 이상(3S Set up), 30A 이상(4S or Higher Setup)

<제품 이미지>

사진상의 캐노피는 별매 입니다.

- 680 PRO Front Image

- NEW! Stylish GPS Mount!(별매품)

  캐노피(별매)가 장착되는 680 PRO는 아래와 같이 GPS를 마운트 합니다.

  아울러 기체 폴딩시에는 간단하게 마운트를 접어서 보관합니다.

- NEW! Long Type Motor Mount 베드를 채용, 보다 다양한 사이즈의 모터 탑재가 가능하며, 변속기도 이제 손쉽게 장착할 수 있습니다.

- 탁월한 호환성! 전세계적으로 대세인 GoPRO Hero3 및 2축/3축 짐벌은 대부분 별도의 가공없이 장착이 가능합니다.

- 새롭게 설계된 PCB Embedded Upper Deck를 채용, 복잡한 배선도 한번에 쉽게 처리됩니다.

- 항공촬영의 필수품! I-OSD 등과 같은 각종 디바이스도 쉽게 장착!

- NEW! 커먼 레일 마운트(Common Rail Mount) 방식의 배터리 트레이를 채용, 배터리의 용량에 상관없이 정확한 C.G 점을 잡을 수 있습니다.

배터리는 당사 Test 결과, 8,000mAh 4S1P까지 탑재 됩니다! (최대 18분 비행 가능!)

- Tarot 만의 전매 특허!

  슬라이드 방식의 폴딩 암을 채용, 손쉽게 팔을 접고 펼 수 있어 이동시 상당한 메리트를 제공합니다.

- 기체 폴딩 사진

- 상급 사용자의 경우 3축 짐벌 사용시 랜딩기어를 제거하고 비행 중 3축 Pan을 자유롭게 돌릴 수가 있습니다.

제품 구성품 2 : [RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)


<제품 이미지>

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

제품 구성품 3 : [GT-Drone] EC-X3 ESC for Multicopters (30A/OPTO/Wired/6S)

GT-Drone EC-X3 ESC for Multicopters (30A/500Hz/OPTO/Wired/2S~6S)

드론용 펌웨어가 탑재된 멀티콥터용 브러쉬리스 변속기 입니다.

최저 50Hz ~ 최대 500Hz 의 Input Rate 를 지원하며, 별도의 셋팅 없이 바로 장착 후 사용이 가능합니다.

드론 전용으로 최상의 해상도를 구현하고 있으며, 7.4V ~ 22.2V (2S ~ 6S) 리튬폴리머 배터리를 사용할 수 있습니다.

450 ~ 600급 드론에 사용하기에 최적의 제품으로, BEC 가 없는 OPTO 방식입니다.

본 제품은 변속기에 모터와 연결하기 위한 16AWG 와이어가 장착된 타입입니다. (연결잭 미포함)

제품 구성품 4 : [DUALSKY] 12x5.5 MR Prop (Version.2)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

3. 장착 완료 사진

4. 실제 크기

제품 구성품 5 : [PX4, Ardupilot] 픽스호크 V2.4.8 32비트 비행 컨트롤러 + LED + NEO 8M GPS 셋트 (KC 인증)

Pixhawk PX4 PIX 2.4.8 32 Bit Flight Controller+GPS+Minim OSD+PM+Safety Switch+Buzzer+I2C (픽스호크)

KC 인증번호 : R-R-FwT-2020Pixhawk1

[ PX4  사용시 주의사항 ]

* 픽스호크 2.4.8 은 10년 이상 된 구형 하드웨어입니다.

2025년 현재 아두파일럿(Ardupilot) 펌웨어는 정상적으로 지원 및 작동하고 있으나,

PX4 펌웨어는 최신 버전에서 오류가 잦아서 정상적으로 지원되지 않습니다.

픽스호크 2.4.8 에 꼭 PX4 를 사용하시려면 버전 1.13.3 이하를 사용하시는 것을 권장드립니다.

제품 구성품 6 : [Flysky] 스트라이커 ST10 10채널 드론용 조종기 + ST-RX8s 수신기 세트

제품 구성품 7 : VEGA 베가 그래핀 6셀 22.2V 3300mAh 35C 리튬 폴리머 배터리 (XT90)

제품 구성품 8 : XT90잭 (배터리) -> XT60잭(기체) 변환잭

제품 구성품 9 : 아이맥스 B6 디지털 충전기 + 파워 서플라이, 리튬, 니카드, 수소, 납축 배터리충전, 6셀 밸런스 Fast 충전 가능, 최대5A (80W) 충전 (KC, 안전인증)

아이맥스 B6 디지털 충전기

  RC용으로 사용되는 리튬배터리(리튬폴리머/Li-Poly, 리튬철/Li-Fe, 리튬이온/Li-Ion) 배터리 및 니켈수소(Ni-MH), 니카드(Ni-Cd) 뿐만 아니라 12v 납축배터리(Pb)까지 충전이 가능한 범용 디지털 충전기입니다.

  야외에서 사용시 승용차량의 보넷 내부 12v 납축배터리에 연결하여 사용할 수 있으며, 실내에서 사용시에는 12v 5A 이상의 파워서플라이에 연결하여 사용할 수 있습니다. (파워서플라이는 포함.)

* 본 충전기는 80W 소형 충전기로서 대용량 Li-Po 배터리 충전용으로는 부적합 합니다.

  따라서 2,500mAh-3S 이하의 배터리만 충전하시기 바랍니다.

* 사용시 반드시 50W 이하로 설정 하십시오. 과부하가 걸리면 파워서플라이(아답터)가 손상될 수 있습니다.

< 예시 >

- 11.1V (3S) : 4A 이하

- 14.8V (4S) : 3A 이하

- 22.2V (6S) : 2A 이하

KC인증번호 : MSIP-REI-YON-IMAXB6

안전인증 번호: HU10518-12016

[ 상세 사양 ]
- LCD 디스플레이 모니터
- 입력 전압 : DC 12V
- 출력 파워 : 최대 50W
- 충전 전류 : 0.1~5.0A
- 밸런싱 전류(리튬) : 300mAh/Cell
- 니카드(NiCd)/니켈수소(NiMh) 배터리 지원 셀 수 : 1~15셀
- 리튬(Li-ion/Polymer/Fe) 지원 셀 수 : 1~6셀
- 납축 배터리 지원 전압 : 2V ~ 50V

- 충전 완료시 알람음 알림
- 무게 : 450g
- 크기 : 137 x 87 x 33mm

[ 프로그램 ]

- 리튬 배터리 일반 충전

- 리튬 배터리 밸런싱 충전

- 리튬 배터리 빠른 밸런싱(FAST MODE) 충전 : 99% 까지 빠른속도로 충전하는 모드

- 리튬 배터리 장기보관 충전 : 각 셀당 전압을 3.8v 로 통일시켜 1개월 이상 장기보관을 위한 모드

- 리튬 배터리 방전

- 니켈수소, 니카드 배터리 일반/급속 충전

- 니켈수소, 니카드 배터리 방전

- 니켈수소, 니카드 배터리 리싸이클

- 납축 배터리 충전/방전

- 데이터 저장

[ 충전 오류 알림 ]

- REVERSE POLARITY : 역전류 경고

- CONNECTION BREAK : 배터리 연결 안됨

- SHORT ERR : 쇼트 에러

- INPUT VOL ERR : 입력 전압 저하

- VOL SELECT ERR : 배터리 전압 설정 오류

- BREAK DOWN : 충전 오류

- BATTERY CHECK LOW VOLTAGE : 리튬 배터리 저전압 경고

- BATTERY CHECK HIGH VOLTAGE : 배터리 고전압 경고

- BATTERY VOLTAGE CELL LOW VOL : 특정 셀 저전압 경고

- BATTERY VOLTAGE CELL HIGH VOL : 특정 셀 고전압 경고

- TEMP OVER ERR : 충전기 과열 경고, 충전기를 식혀주십시오!

[ 제품 구성 ]

- B6 디지털 충전기

- 딘스 충전 케이블

- JST 충전 케이블

- 부스터 충전 케이블

- 수신기 배터리(후타바) 충전 케이블

- 입력용 악어잭

충전기 전면부에 대형 LCD 액정 디스플레이와 4개의 스위치가 있습니다.

LCD 액정 디스플레이를 통해 충전상황을 확인할 수 있으며,

특히 리튬 배터리 충전시 각 셀당 전압의 밸런스 상황을 직접 눈으로 실시간 확인할 수 있습니다.

전면부의 Batt Type(Stop), Dec(◀), Inc(▶), Start(Enter) 스위치를 이용하여 배터리 종류와 전압, 전류등을 설정할 수 있습니다.

자세한 설정 방법은 동봉된 한글 설명서를 참고하시면 됩니다.

충전기의 좌측면에 야외충전용 악어클립과 실내충전용 아답터잭이 있습니다.

야외에서 사용시 승용차량의 본넷을 열고, 내부의 12v 배터리에 직접 연결하여 충전기를 사용할 수 있습니다.

혹시 모를 화재의 위험으로 인해 모든 충전기는 절대 시거잭 타입으로 나오지는 않으니 참고 바랍니다.

가정에서 사용시에는 실내충전용 아답터잭에 12v 파워서플라이를 연결하여 사용할 수 있습니다. (파워서플라이 포함)

예를 들어, 2200mAh 배터리를 충전하기 위해서는 2.2A 의 출력이 필요하며,

5A 서플라이로는 5000mAh 의 배터리까지 급속충전할 수 있습니다.

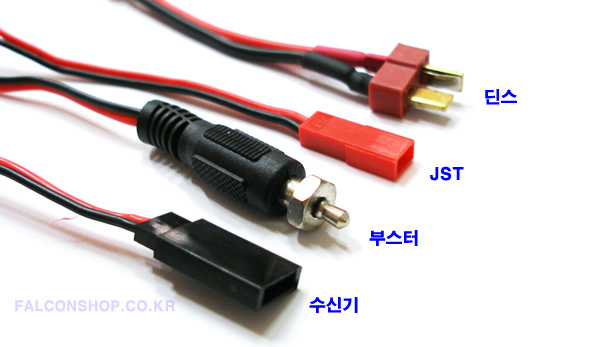

별도의 잭 작업 없이 바로 사용할 수 있게끔 여러가지 종류의 충전잭이 포함되어 있습니다.

위 사진 외의 잭은 포함되어 있지 않으므로, 사용하시는 배터리 잭이 다른 경우 (XT60, XT90, EC3, EC5 등) 충전 코드가 별도로 필요합니다.

아래의 링크에서 별도로 주문하실 수 있습니다.

제품 구성품 10 : XT90 충전 코드

XT90 충전 코드

* 주의 : 아래 이미지에 표시된 부분과 같이 도금 처리 과정에서 색상 혼합이 제대로 되지 않아 얼룩이 있는것으로 제품 부식이 아닙니다.

성능에는 전혀 문제가 없으므로 얼룩이 있다는 이유로 반품, 교환 대상이 아닙니다.

제품 구성품 11 : [AMASS] 범용 서보 연장선 30cm

[AMASS] 범용 서보 연장선(Servo Extension Wire)-30cm

중국 최대의 컨넥터 메이커 AMASS사의 30cm 길이의 서보 연장 코드선입니다.

숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.

수량 : 1 pcs
