[AMASS] SH40U 3Pin Connector for Motor + ESC(G4.0/6Pair)
세계 최대 RC 컨넥터 제조사인 AMASS사의 SH40 3Pin 컨넥터 세트.

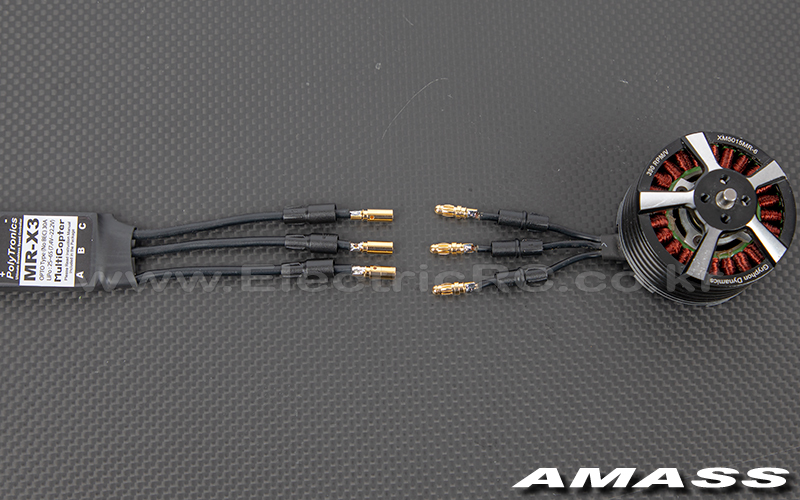

3상 와이어를 사용하는 브러시리스 모터 및 변속기 연결용 컨넥터로서 소형 비행기, 헬기, 멀티콥터에 사용됩니다.
와이어링은 슬리브 형태로 되어 있어 번거로운 수축포 작업이 필요 없고 인터락 타입으로 결속시 쉽게 빠지지 않는 구조로 되어 있으며 모터 + ESC 2Set 분(6 Pair)이 포함되어 있습니다.
<제품 사양>
- Product model : SH4.0U
- Recommended Applications : RC Motor + ESC under 600W
- Product color : Black
- Metal material : Copper plated
- Instantaneous Current : 50A
- Max Current : 80A
- Recommended wire gauge : 12~16AWG
- Insulation material : PA
- Contact resistance : 0.50mΩ
- Operating temperature : -20°C to 120°C
- Rated voltage : DC 500V
- Recommended usage : 1000 TIMES
- Flame retardant rating : UL94 V2
<제품 이미지>
![[팰콘샵] AM-SH40U [AMASS] SH40U 3Pin Connector for Motor ESC (G4.0/6 Pair)](http://www.electricrc.co.kr/data/blue/images/ETC/AMASS/AM-SH40U-01.jpg)
<제품 장착 요령>
먼저 검정색 슬리브를 3상 와이어에 미리 끼워 넣은 후 컨넥터를 솔더링 합니다.
![[팰콘샵] AM-SH40U [AMASS] SH40U 3Pin Connector for Motor ESC (G4.0/6 Pair)](http://www.electricrc.co.kr/data/blue/images/ETC/AMASS/AM-SH35-02.jpg)
슬리브를 끼워 넣으면 완성.
만일 모터의 회전 방향이 반대로 회전할 경우. 3개의 컨넥터 중 임의의 선 2개를 반대로 연결하시면 모터 회전 방향도 반대로 회전합니다.
구조는 XT150과 동일한 방식으로서 하우징과 컨넥터는 계속 재활용해서 사용할 수가 있습니다.
![[팰콘샵] AM-SH40U [AMASS] SH40U 3Pin Connector for Motor ESC (G4.0/6 Pair)](http://www.electricrc.co.kr/data/blue/images/ETC/AMASS/AM-SH35-04.jpg)
![[팰콘샵] AM-SH40U [AMASS] SH40U 3Pin Connector for Motor ESC (G4.0/6 Pair)](http://www.electricrc.co.kr/data/blue/images/ETC/AMASS/AM-SH35-03.jpg)
![[팰콘샵] AM-SH40U [AMASS] SH40U 3Pin Connector for Motor ESC (G4.0/6 Pair)](http://www.electricrc.co.kr/data/blue/images/ETC/AMASS/AM-SH35-05.jpg)
<제원표>
![[팰콘샵] AM-SH40U [AMASS] SH40U 3Pin Connector for Motor ESC (G4.0/6 Pair)](http://www.electricrc.co.kr/data/blue/images/ETC/AMASS/AM-SH40U-02.jpg)
