제품 구성품 1 : [TR] 4Q 슈퍼 롱레인지 쿼드콥터 프레임 킷 (사이드 폴딩, 770mm)

TAROT 4Q Super Long Range QuadCopter Frame Kit (770mm/Side Folding)

Mini Class Folding Quad Machine

Tarot사의 770mm 휠 베이스 미니 클래스 쿼드 콥터 Q4!

Tarot Ironman 680 Pro와 X4-960mm의 중간 사이즈 모델로서 16~17in Prop을 사용, 16,000mAh 6S1P 하나로 최대 50분간 비행이 가능한 Long Range 쿼드 콥터 입니다.

아울러 인터락 방식의 견고한 Side Folding Arm Stopper 로 구성된 770mm 휠베이스로서 넓직한 메인 프레임 바디 설계로 라즈베리 파이, 픽스 호크 등과 같은 각종 디바이스를 넉넉하게 탑재가 가능하며

하부에 슬라이딩 방식의 대형 배터리 포드(POD)를 장착, 8,000mAh~16,000mAh 6S 배터리까지 각종 미션에 적합한 배터리를 유연하게 장착하실 수 있습니다.

또한 전자식 랜딩기어가 탑재되어 있어, 비행 중 랜딩기어를 접을 수 있으며 짐벌 장착시 화각을 가리지 않도록 설계되어 있습니다.

본 제품은 순수 KIT 구성으로 모터, 프롭, 변속기, FC, 수신기, 배터리 등이 필요합니다.

- 타롯의 새로운 접이식 4축 프레임

- 새로운 수평 접이식 자동 잠금 설계를 사용하여 일반적인 아래로 접히는 우산형 구조와 다른 스타일입니다.

- 다양한 전자 장비를 설치하기 쉬운 대형 선반 디자인을 사용하여 설치 및 운송의 편의성이 크게 향상되었습니다.

- 빠른 수평 접이식 암 사용으로, 전체 프레임을 쉽게 운반 할 수 있습니다.

- 풀 아웃 배터리 수납 공간 디자인으로, 빠른 배터리 설치가 가능합니다.

- 모터 진동이 중앙 비행 제어에 미치는 영향을 줄이기 위한 충격 흡수 모터 마운트 구조

- 분리형 금속 3방향 전동 스탠드, 견고한 베어링 랙으로 지면 안정성 보장

- 최적화된 구성으로 최대 50분까지 호버링 가능

- 순중량 : 1.70kg

- 대칭 모터 축간 거리 : 770mm

- 중심판 지름 : 190mm

- 랜딩기어 클리어런스 높이 : 256mm

- 모터 설치 구멍 간격 : 대각선 16mm, 대각선 19m, 대칭 사변 Φ25, 정삼각형 Φ32

- 인터락 방식의 사이드 폴딩암 채용!

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 8ch 이상 조종기 및 수신기

- 충전기 : Li-Poly 충전 가능한 다목적 충전기(Bantam BC6 이상)

- 레귤레이터 : Gryphon Polaris Super BEC (Gimbal 장착시 필요)

- 배터리 사양 : 8,000mAh ~16,000mAh 6S1P (22.2V)

- Prop : 16~17inch (Max)

- Motor : 3515-400KV BL Motor (16in Prop)

- ESC : 30A~45A (Support 6S Setup)

- Flight Controller

<제품 이미지>

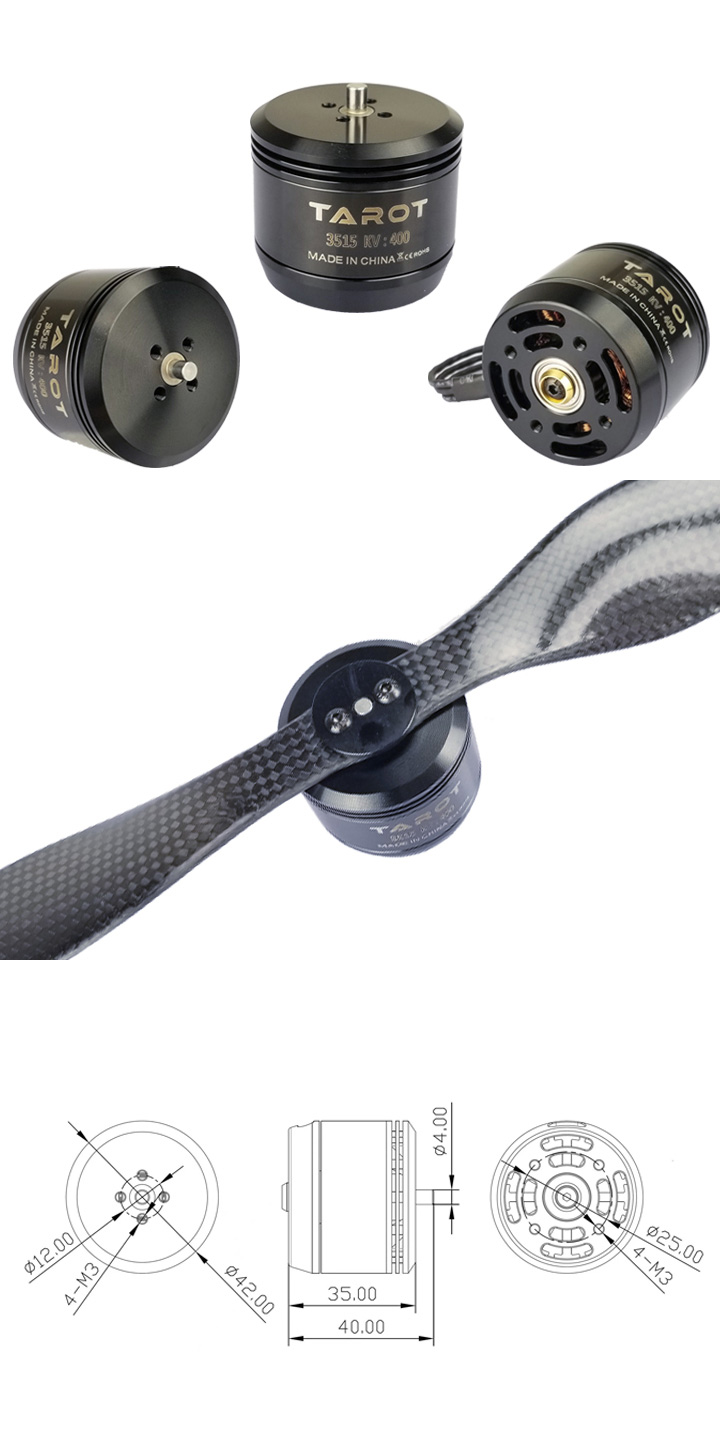

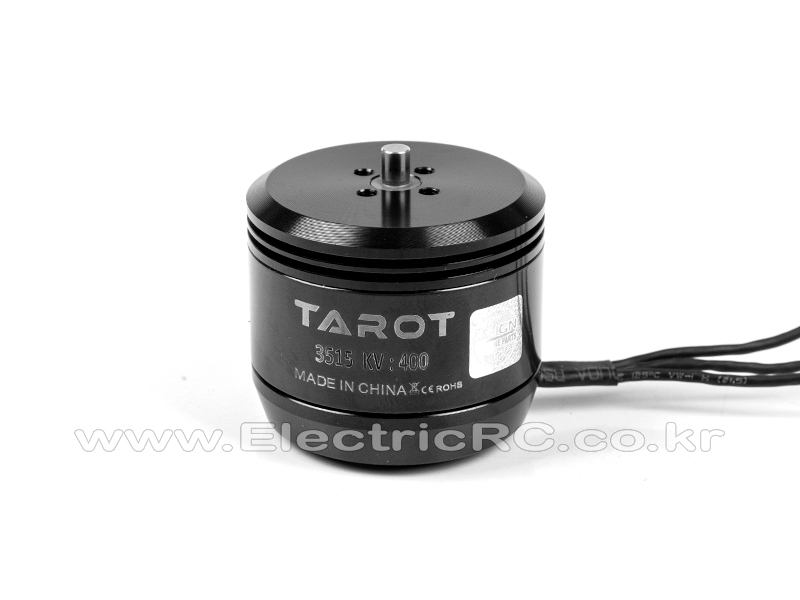

제품 구성품 2 : [TR] 3515-400KV BL Motor (400KV/14~16in Prop) for Drone

Tarot 3515-400KV BL Motor (400KV/14~16in Prop) for Drone

Tarot사의 800~1200mm Wheel base 드론용 Enduro Type Brushless Motor.

소형, 켬팩트화된 모터로서 6Cell(22.2V) 기반의 드론에 적합하며, 14in~16in Carbon/Folding Prop을 사용하시면 됩니다.

-Tarot 3515/400KV brushless motor designed for aerial photography, mapping, surveying and other long flight time application scenarios.
-Made of international standard aerospace aluminum with high precision CNC machining in Japan (precision 0.001mm)
-Each motor is inspected by strict quality standards to ensure consistency from batch to batch.

1: New semi-enclosed structure design, lightweight, high strength, fast heat dissipation, effectively prevent gravel and debris from entering the interior of the motor, with good ventilation and heat dissipation effect.
2: Use of extreme durable high-quality imported bearings, more stable rotation.
3: Fully hand-wound, each motor factory has been dynamic, static testing to ensure the consistency of the motor.
4: IP35 dustproof and waterproof protection, unique structure to provide you with better safety assurance.

- Support lithium battery section: 6S
- Propeller: 14-16 inch
- Stator diameter:35mm
- No-load current:0.5A
- Stator end thickness:15mm
- Number of stator ends:12N
- Number of motor poles:14P
- Rotational speed: 400KV±5%
- Motor outer diameter:42mm
- Shaft diameter:4mm
- Motor height:35mm
- Max. continuous current:28.4A
- Max. continuous power:630W
- Internal resistance:85mΩ
- Propeller mounting hole pitch:12mm
- Motor mounting hole distance:25mm
- Motor weight:142g

- 3515/400KV brushless motor×1
- Propeller metal mounting piece Φ2.26mm×1
- M3*6 cup head screws×4
- M3*8 semi-round head screws×4
- PC packing box×1

<제품 이미지>

제품 구성품 3 : [GT-Drone] 45A BLHeli_S OPTO ESC (2S~6S) for Drone

[GT Drone] 45A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

PCB 표면의 금도금 공정으로 인해 ESC 의 전류 저항 및 방열 능력을 효과적으로 개선하였습니다.

기본적으로 PWM 출력을 지원하며, Damped Light 기능이 활성화되어 소음이 적고 스로틀 반응이 더 부드럽습니다.

입력전압은 최대 6S (22.2V)까지 가능합니다.

* 제품에 투명 수축튜브가 포함되어 있습니다.

전기 단락(숏트)로 인한 손상을 방지하기 위해 반드시 수축튜브로 본 제품을 씌운 후 사용하시기 바랍니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot (150/300/600) 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

댐핑 라이트 모드, 회생 제동 기능은 모터 감속을 더 민감하고 효과적으로 만들어 제어를 더 정확하게 합니다.

능동 연속 전류 기술을 통해 배터리가 전력을 회복하여 지속 시간을 연장합니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

제품 구성품 4 : [TR] Heavy Duty 16x6.5in Folding Prop (CW)

[Tarot] Heavy Duty 16x6.5in Folding Prop (CW)

타롯사의 5008MR(340KV)/P5010(300KV)/4008MR(320KV)/Dualsky XM5015HD-6/7(340KV/390KV) 모터 등과 같은 중형 모터용 폴딩 프롭 세트.(유지 보수용)

헤비 리프트 타입으로서 CW(위에서 봤을 때 시계방향) 1 Set 구성입니다.

프롭 고정용 볼트 및 와셔 포함.

·1665 Folding Props from Tarot;

·Moulds from Switzerland MIKRON 5-axis machining center manufacturing;
·Uses new optimized wing design and high strength engineered materials;
·Ensures good flexibility and wing stability;
·More than 10% efficiency gains and more power reserves are available;
·Suitable for Quadrotor, Hexarotor, Octorotor and other multi-rotor UAVs.

Size:16 inch
Length of single props:185mm
Weight of single props:about 12g
Center hole diameter: 3.0mm
Mounting base thickness:4.5mm

1565 folding props/CW ×2
Teflon gasket(8×3×0.5mm) ×4
Shaft sleeve screw(M3×13mm) ×2

<제품 이미지>

아래 이미지는 참조용이며, 본 제품의 방향은 위의 상세 설명을 참고하시기 바랍니다.

제품 구성품 5 : [TR] Heavy Duty 16x6.5in Folding Prop (CCW)

[Tarot] Heavy Duty 16x6.5in Folding Prop (CCW)

타롯사의 5008MR(340KV)/P5010(300KV)/4008MR(320KV)/Dualsky XM5015HD-6/7(340KV/390KV) 모터 등과 같은 중형 모터용 폴딩 프롭 세트.(유지 보수용)

헤비 리프트 타입으로서 CCW(위에서 봤을 때 반시계방향) 1 Set 구성입니다.

프롭 고정용 볼트 및 와셔 포함.

·1665 Folding Props from Tarot;

·Moulds from Switzerland MIKRON 5-axis machining center manufacturing;
·Uses new optimized wing design and high strength engineered materials;
·Ensures good flexibility and wing stability;
·More than 10% efficiency gains and more power reserves are available;
·Suitable for Quadrotor, Hexarotor, Octorotor and other multi-rotor UAVs.

Size:16 inch
Length of single props:185mm
Weight of single props:about 12g
Center hole diameter: 3.0mm
Mounting base thickness:4.5mm

1565 folding props/CCW ×2
Teflon gasket(8×3×0.5mm) ×4
Shaft sleeve screw(M3×13mm) ×2

<제품 이미지>

아래 이미지는 참조용이며, 본 제품의 방향은 위의 상세 설명을 참고하시기 바랍니다.

제품 구성품 6 : [TR] 메탈 폴딩 프롭 허브 (RED)

TAROT Metal Motor Folding Hub(RED)

타롯사의 4114/XM5010/5015/ DJI 4114/ T-Motor 4014/4114 Motor 메탈 폴딩 허브.

제품 구성품 7 : [TR] 메탈 폴딩 프롭 허브 (Black)

TAROT Metal Motor Folding Hub(Black)

타롯사의 4114/XM5010/5015/ DJI 4114/ T-Motor 4014/4114 Motor 메탈 폴딩 허브.

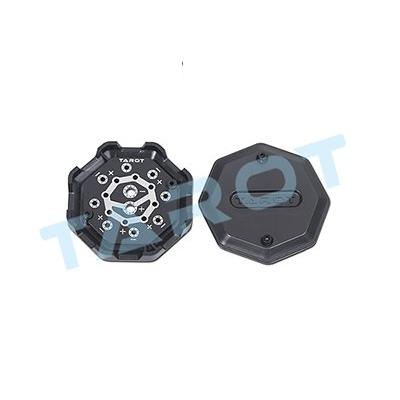

제품 구성품 8 : [TR] 전원 분배 보드 소형 사이즈 (8포트 HEXA)

TAROT Power Distribution Hub(8 Port/Hexa)

Tarot사의 멀티콥터용 디스트리뷰션 허브.

총 8 Port의 출력 단자를 보유, Hexa급 멀티콥터에 예비 출력 포트(PCU 또는 FPV, LED용 포트)까지 겸비한 소형 컴팩트화 된 파워 디스트리뷰션 보드.

<제 원>

제품에 장착 가능한 와이어는 다음과 같습니다.

1. 전원 출력부 : 14~16AWG(3.0~3.5mm Dia.)

2. 전원 입력부 : 10~12AWG(3.5~4.5mm Dia.)

<제품 구성>

허브 셸터 × 1 (60 × 50 × 7mm) 5.5g

언더 허브 캡 × 1 (60 × 50 × 8.5mm) 5.5g

PCB 회로 기판 × 1 (47 × 37 × 1.7mm) 4.5g

M2 × 10mm 나사 × 2 개

<제품 이미지>

아래 이미지상의 PCB의 극성에 맞춰 와이어를 솔더링 한 후 PCB 패턴을 따라 납을 흘려 넣습니다.

플라스틱 케이스를 장착 한 후 스크류 볼트를 고정합니다.

제품 구성품 9 : AWG18 실리콘 케이블 2.5mm x 1M 변속기 배터리 모터 연장선용

제품 구성품 10 : [AMASS] 범용 서보 연장선 30cm

[AMASS] 범용 서보 연장선(Servo Extension Wire)-30cm

중국 최대의 컨넥터 메이커 AMASS사의 30cm 길이의 서보 연장 코드선입니다.

숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.

수량 : 1 pcs

제품 구성품 11 : [AMASS] XT90 (수) 변속기쪽 콘넥터 연장선

[AMASS] XT90 변속기쪽 콘넥터 연장선

- 기체의 변속기선 연장 또는 자작 충전짹 제작시 편리합니다.

<제품 구성>
