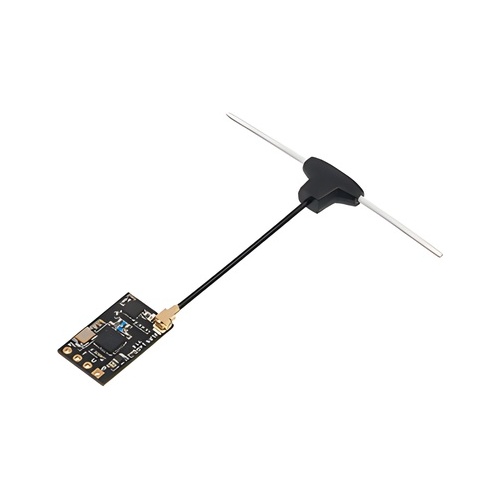

SuperD ELRS 2.4GHz 나노 수신기
- SuperD ELRS 나노 수신기입니다.
- ExpressLRS 오픈소스 프로토콜을 기반으로 하여 빠른 응답성과 우수한 장거리 수신 성능을 제공합니다.
본 제품은 ELRS 전용 수신기 입니다.
4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.
* 글로벌 펌웨어로 배송됩니다. KC 조종기에 사용하실 경우 KC 펌웨어로 업데이트가 필요합니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.falconshop.co.kr/shop/data/editor/1789935074.png)
구성
- 수신기 1개
- T 안테나 1개
- 케이블 1개
- 메뉴얼
특징
- ExpressLRS 오픈소스 프로토콜을 기반으로 뛰어난 속도, 낮은 지연시간, 우수한 장거리 성능을 제공합니다.
- IPEX MHF 커넥터와 T 안테나를 사용하여 2.4GHz ISM 대역에서 동작합니다.
- 915MHz(FCC)/868MHz(EU) 대역 버전도 별도로 제공됩니다.
- 텔레메트리 출력 20dBm(100mW, 2.4G 버전)으로 우수한 원격 측정 성능을 제공합니다.
- ExpressLRS 3.3.0 펌웨어가 기본 탑재되어 있습니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_4.jpg)
제품 사양
- 무게: 0.7g(수신기만)
- 크기: 12 × 19mm
- 텔레메트리 출력: 20dBm(100mW, 2.4G 버전)
- 주파수 대역(2.4G 버전): 2.4GHz ISM
- 주파수 대역(915/868MHz 버전): 915MHz FCC / 868MHz EU
- 입력 전압: 5V
- 안테나 커넥터: IPEX MHF
ExpressLRS 수신기 라인업 비교
| SuperD RX | Micro RX | Nano RX | Lite RX | |
| 무게 | 1.1g(수신기만) | 3.5g(수신기만) | 0.7g(수신기만) | 0.47g(타워)/0.53g(플랫) |
| 안테나 | IPEX MHF + T안테나 | IPEX MHF + T안테나 | IPEX MHF + T안테나 | SMD 세라믹 안테나 |
| MCU | ESP32-PICO-D4, 듀얼 SX1280 | ESP8285 | ESP8285 | ESP8285 |
| RF 칩 | 듀얼 SX1280 + 듀얼 PA | SX128X | SX1280+PA, SX1276+PA | SX128X |
| 주파수 | 2.4GHz ISM | 2.4GHz ISM | 2.4GHz ISM, 915MHz(FCC), 868MHz(EU) | 2.4GHz ISM |
| 텔레메트리 출력 | 100mW | 17mW | 100mW | 17mW |
| 시리얼 출력 프로토콜 | CRSF | PWM 또는 CRSF | CRSF | CRSF |
| 모델 타입 | FPV 드론, 고정익기 | 고정익기, 헬리콥터, RC카, RC보트 | FPV 드론 | 후프 드론 |
배선 다이어그램
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_5.jpg)
나노 수신기 2.4G 버전 배선도는 아래와 같습니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_6.jpg)
나노 수신기 868MHz/915MHz 버전 배선도는 아래와 같습니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/copy-1722408110-SuperD_ELRS-Nano-Receiver_7.jpg)
현재 당사에서 제조하는 나노 수신기 및 모듈의 기본 펌웨어 버전은 ELRS 3.3.0입니다. 2.4G 나노 송신 모듈은 500Hz 갱신율을 지원하며, 모듈 버튼을 3회 짧게 눌러 바인딩 모드로 진입할 수 있습니다. 모듈과 수신기의 ELRS 버전이 다르면 주파수가 정상적으로 매칭되지 않으므로, 반드시 동일한 버전으로 맞춰 사용하시기 바랍니다.
· ELRS Nano 수신기 펌웨어(V3.3.0) 다운로드
설정 및 바인딩
ExpressLRS는 CRSF(Crossfire) 시리얼 프로토콜로 수신기와 비행 컨트롤러(FC) 보드가 통신합니다. FC 보드가 CRSF 시리얼 프로토콜을 지원하는지 먼저 확인하세요. 아래는 Betaflight 펌웨어 기준 CRSF 설정 방법입니다.
나노 수신기와 FC 보드의 연결은 아래와 같습니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_8.jpg)
Betaflight Configurator의 "Ports" 탭에서 해당 UART(예: UART3)를 Serial Rx로 활성화합니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_9.jpg)
"Configuration" 탭의 "Receiver" 패널에서 "Serial-based receiver"를 선택하고 프로토콜은 "CRSF"로 설정합니다. 텔레메트리는 선택 사항이며, 활성화 시 스틱 전송 슬롯 일부가 텔레메트리로 사용되어 업데이트 속도가 다소 낮아질 수 있습니다.
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_10.jpg)
나노 수신기는 전원을 3회 껐다 켜면 바인딩 모드로 진입합니다.
- 수신기 전원을 3회 껐다 켭니다.
- LED가 빠르게 두 번씩 깜빡이면 바인딩 모드로 진입한 것입니다.
- 송신 모듈 또는 조종기를 바인딩 모드로 진입시켜 바인딩 신호를 전송합니다.
- 수신기 LED가 계속 켜져 있으면 바인딩이 완료된 것입니다.
참고: 한 번 바인딩하면 수신기에 바인딩 정보가 저장되어, 이후 전원을 다시 켜면 자동으로 연결됩니다.
· BETAFPV ELRS 나노 수신기 사용자 매뉴얼 다운로드
![[팰콘샵] NANO RX|2.4GHz [SuperD] ELRS 2.4GHz 나노 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/SuperD_ELRS-Nano-Receiver_11.jpg)
패키지 구성
- 1 x SuperD ELRS Nano 수신기
- 1 x T 안테나
- 2 x 여분 수축튜브
- 4 x 30awg 실리콘 연결 와이어 (검정 1, 빨강 1, 흰색 1, 노랑 1)
- 1 x 핀 헤더 1x4
- 1 x 나노 수신기 사용자 매뉴얼
