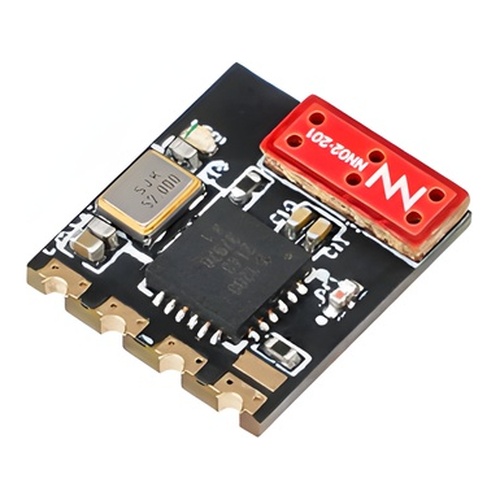

SuperD ELRS 2.4GHz Lite 수신기
- SuperD ELRS 2.4GHz Lite 수신기입니다.
- ExpressLRS 오픈소스 프로토콜을 기반으로 하여 빠른 응답성과 우수한 장거리 수신 성능을 제공합니다.
- 타워 안테나형과 플랫 안테나형 두 가지 버전으로 제공됩니다.
본 제품은 ELRS 전용 수신기 입니다.
4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.
* 글로벌 펌웨어로 배송됩니다. KC 조종기에 사용하실 경우 KC 펌웨어로 업데이트가 필요합니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.falconshop.co.kr/shop/data/editor/1789935074.png)
구성
- 수신기 1개
- 케이블 1개
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/1.jpg)
특징
- ExpressLRS 오픈소스 프로토콜을 기반으로 뛰어난 속도, 낮은 지연시간, 우수한 장거리 성능을 제공합니다.
- Lite 수신기는 PA(전력 증폭기)가 없어 텔레메트리 출력이 SX1280 칩 기준 17mW입니다.
- Nano 수신기 대비 안테나가 단순하여 초소형·초경량 설계에 적합합니다.
- 타워 안테나형과 플랫 안테나형(두께 3mm, 무게 0.53g) 두 가지 옵션을 제공합니다.
- 균등 조건에서 타워/플랫 안테나 모두 약 600m의 수신 거리를 확보합니다.
- ExpressLRS 3.3.0 펌웨어가 기본 탑재되어 있습니다.
- 65~85mm급 초소형 후프 드론과 같이 공간이 협소하고 경량화가 필요한 기체에 추천됩니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/2.jpg)
제품 사양
- 무게: 0.47g(타워 안테나) / 0.53g(플랫 안테나)
- 크기: 11 × 10 × 3mm(플랫 기준)
- MCU: ESP8285
- 텔레메트리 출력: 17mW
- 주파수 대역: 2.4GHz ISM
- 입력 전압: 5V
- 안테나: 내장형 SMD 세라믹 안테나
안테나 타입 비교 (타워 vs 플랫 V1.1)
| 타워 안테나 | 플랫 안테나 V1.1 | |
| 무게 | 0.47g | 0.53g |
| 크기 | 10×10×6mm | 11×10×3mm |
| 안테나 이득 | 3.3dBi | 3.2dBi |
| 전파 효율 | 70% 이상 | 80% 이상 |
| 반사 손실 | -7 이하 | -7 이하 |
| 추천 기체 | 후프 드론 | 후프 드론 |
| 수신 거리 | 약 600m | 약 600m |
플랫 안테나는 전파 효율이 더 우수하지만, 균등 조건에서는 타워/플랫 안테나 V1.1 모두 약 600m까지 도달합니다. 플랫 안테나 V1.1은 이전 V1.0에서 있었던 약 100m 근처 페일세이프 문제가 개선되어, BETAFPV Moxon TX 안테나 조합 시 600m까지 안정적으로 수신됩니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/3.jpg)
ExpressLRS 수신기 라인업 비교
| SuperD RX | Micro RX | Nano RX | Lite RX | |
| 무게 | 1.1g(수신기만) | 3.5g(수신기만) | 0.7g(수신기만) | 0.47g(타워)/0.53g(플랫) |
| 안테나 | IPEX MHF + T안테나 | IPEX MHF + T안테나 | IPEX MHF + T안테나 | SMD 세라믹 안테나 |
| MCU | ESP32-PICO-D4, 듀얼 SX1280 | ESP8285 | ESP8285 | ESP8285 |
| RF 칩 | 듀얼 SX1280 + 듀얼 PA | SX128X | SX1280+PA, SX1276+PA | SX128X |
| 주파수 | 2.4GHz ISM | 2.4GHz ISM | 2.4GHz ISM, 915MHz(FCC), 868MHz(EU) | 2.4GHz ISM |
| 텔레메트리 출력 | 100mW | 17mW | 100mW | 17mW |
| 시리얼 출력 프로토콜 | CRSF | PWM 또는 CRSF | CRSF | CRSF |
| 모델 타입 | FPV 드론, 고정익기 | 고정익기, 헬리콥터, RC카, RC보트 | FPV 드론 | 후프 드론 |
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/4.jpg)
배선 다이어그램
타워 안테나 버전 배선도는 아래와 같습니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/5.jpg)
플랫 안테나 버전 배선도는 아래와 같습니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/6.jpg)
현재 당사에서 제조하는 Lite 수신기(타워/플랫 V1.1)의 기본 펌웨어 버전은 ELRS 3.3.0입니다. 공식 펌웨어로 업데이트하려면 최신 ExpressLRS-Configurator를 다운로드하거나 아래 매뉴얼을 참고하시기 바랍니다. 송신 모듈과 수신기는 반드시 동일한 ELRS 버전이어야 정상적으로 매칭됩니다.
· ExpressLRS-Configurator 다운로드
· ELRS 공식 펌웨어 플래싱 매뉴얼
· ELRS Lite 수신기 펌웨어(V3.3.0) 다운로드
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/7.jpg)
설정 및 바인딩
ExpressLRS는 CRSF(Crossfire) 시리얼 프로토콜로 수신기와 비행 컨트롤러(FC) 보드가 통신합니다. FC 보드가 CRSF 시리얼 프로토콜을 지원하는지 먼저 확인하세요. 아래는 Betaflight 펌웨어 기준 CRSF 설정 방법입니다.
Lite 수신기와 FC 보드의 연결은 아래와 같습니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/8.jpg)
Betaflight Configurator의 "Ports" 탭에서 해당 UART(예: UART3)를 Serial Rx로 활성화합니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/9.jpg)
"Configuration" 탭의 "Receiver" 패널에서 "Serial-based receiver"를 선택하고 프로토콜은 "CRSF"로 설정합니다. 텔레메트리는 선택 사항이며, 활성화 시 스틱 전송 슬롯 일부가 텔레메트리로 사용되어 업데이트 속도가 다소 낮아질 수 있습니다.
![[팰콘샵] [SuperD] ELRS 2.4GHz Lite 수신기](https://www.susungrc.com/web/upload/NNEditor/20240731/10.jpg)
Lite 수신기는 공식 V2.0.0 프로토콜이 탑재되어 있으며 별도의 바인딩 문구(Binding Phrase)가 설정되어 있지 않습니다. 전원을 3회 껐다 켜면 바인딩 모드로 진입합니다.
- 수신기 전원을 3회 껐다 켭니다.
- LED가 빠르게 두 번씩 깜빡이면 바인딩 모드로 진입한 것입니다.
- 송신 모듈 또는 조종기를 바인딩 모드로 진입시켜 바인딩 신호를 전송합니다.
- 수신기 LED가 계속 켜져 있으면 바인딩이 완료된 것입니다.
참고: 한 번 바인딩하면 수신기에 바인딩 정보가 저장되어, 이후 전원을 다시 켜면 자동으로 연결됩니다.
참고: 수신기에 별도의 바인딩 문구를 직접 설정하여 펌웨어를 플래싱한 경우, 송신 모듈에도 동일한 바인딩 문구를 설정해야 자동으로 바인딩됩니다.
패키지 구성
- 1 x SuperD ELRS Lite 수신기 (타워 안테나 또는 플랫 안테나 V1.1 중 선택)
- 2 x 여분 수축튜브
- 4 x 30awg 실리콘 연결 와이어 (검정 1, 빨강 1, 흰색 1, 노랑 1)
