HobbyWing XRotor8 Power Propulsion System(30in/CCW/35Φ/3011)
세계 최대 변속기 메이커 HobbyWing사의 산업/방제용 Sine Wave Power Propulsion System!
대형 드론용 파워 시스템의 혁신!
Square Wave(FOC) 파형을 사용하는 범용 BLDC 타입의 변속기와는 달리 다축 Pole을 사용하는 대형 모터에 맞춰 Hobbywing사에서 개발한 Sine Wave 타입 변속기가 통합된 파워 시스템으로서 신형 30x11in Prop이 포함된 사양입니다.
기존 모터 시스템과는 비교가 되지 않는 탁월한 효율과 저 발열 설계로 장시간 비행하는 대형 드론의 내구성에 특화되어 있으며, 아울러 모터, 변속기는 극한의 환경에서 사용하는 농업/방제용 드론에 맞게 방수/방적 처리가 되어 있으며, 그 특성은 다음과 같습니다.
1. 저소음 : 모터 특유의 고주파 노이즈가 없음.
2. 저발열 : 기존의 BLDC 방식의 변속기와는 달리 10℃ 이상의 낮은 온도를 구현!
3. 뛰어난 효율성 : 기존의 BLDC 방식의 변속기 대비 약 8~10% 이상 동력 효율성 증가!
4. 뛰어난 응답성 : 기존의 BLDC 방식의 변속기 보다 뛰어난 응답특성으로 FC 제어에 의한 기체 안정성 증가!
붐대 구경은 직경 35Φ에 맞춰져 있으며 Prop Fixing이 기본으로 포함되어 있습니다.(30mm 붐 사양은 Spacer Kit을 별도 구매)
10Kg Payload Quad 또는 15kg Payload Hexa 등에 사용됩니다.
프롭 회전 방향 : CCW(반시계 방향)

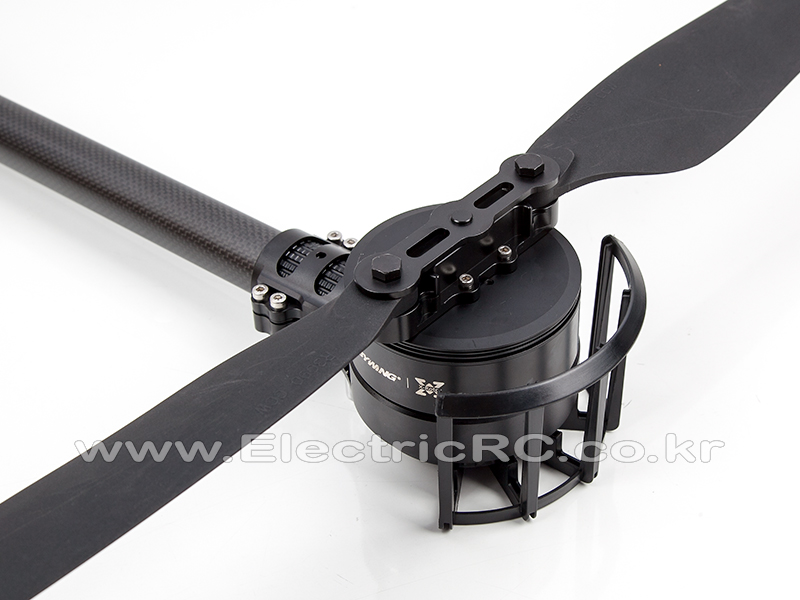

하기 Motor Guide Ring은 별매입니다.
![[팰콘샵] HBW-XRTR8-CCW35-3011 [Hobbywing] XRotor8 X8 Power System(방제용/30in/CCW/35Φ/3011)](/shop/goods/proxy/1000879330.jpg)
![[팰콘샵] HBW-XRTR8-CCW35-3011 [Hobbywing] XRotor8 X8 Power System(방제용/30in/CCW/35Φ/3011)](/shop/goods/proxy/1000879331.jpg)
변속기 연결시 주의 사항!
FOC 변속기는 3가닥의 BEC 와이어로 구성되어 있습니다.
반드시 아래 이미지 상의 붉은 써클 상의 2상 BEC 케이블을 FC 또는 수신기에 연결 해야 하며 Programming Card 연결용 3상 BEC 케이블을 연결 시 FC 및 변속기, 수신기 등의 파손 원인이 되므로 주의를 요합니다.
![[팰콘샵] HBW-XRTR8-CCW35-3011 [Hobbywing] XRotor8 X8 Power System(방제용/30in/CCW/35Φ/3011)](https://www.rcbank.co.kr/shop/data/editor/fb4cb37ea2737a22.jpg)
![[팰콘샵] HBW-XRTR8-CCW35-3011 [Hobbywing] XRotor8 X8 Power System(방제용/30in/CCW/35Φ/3011)](https://www.rcbank.co.kr/shop/data/editor/5d406040e556fcd3.jpg)
![[팰콘샵] HBW-XRTR8-CCW35-3011 [Hobbywing] XRotor8 X8 Power System(방제용/30in/CCW/35Φ/3011)](https://www.rcbank.co.kr/shop/data/editor/2f8aa84e8eb8be08.jpg)
|
하비윙 변속기 A/S 정책 안내
● 저희 팰콘샵에서 구입하신 국내 정식 수입된 하비윙(Hobbywing) 변속기 제품에 대하여 워런티(Warranty) 적용이 가능합니다. ● 초기불량 정의 : 제품이 한 번도 작동하지 않을 경우 '초기불량 의심' 상태이며, 팰콘샵에서 점검 후 '초기불량 확정' 유무가 판정됩니다. ● 초기불량이 아닌 경우 : 제품이 작동하다가 고장난 경우, 제품에 탄 흔적(또는 냄새)이 있는 경우, 제품을 개조(배터리 잭 단자 변경 포함)한 경우 초기불량으로 판정되지 않습니다. ● 미사용 초기 불량건은 구매일로부터 10일 이내에 팰콘샵에 도착시 무상 교환 처리되며, 왕복 배송비는 팰콘샵이 부담합니다. ● 미사용 초기 불량건은 구매일로부터 10일 이후 30일 이내 팰콘샵에 도착시 30% 할인 보상판매 처리되며, 왕복 배송비는 손님이 부담합니다. ● 미사용 초기 불량건은 구매일로부터 30일 이후 60일 이내 팰콘샵에 도착시 20% 할인 보상판매 처리되며, 왕복 배송비는 손님이 부담합니다. ● 미사용 초기 불량건이라도 구매일로부터 60일 이후에는 A/S 및 보상판매가 불가합니다. ● 초기 불량이 아닌 제품은 구매일로부터 10일 이후 30일 이내 팰콘샵에 도착시 20% 할인 보상판매 처리됩니다. ● 초기 불량이 아닌 제품은 구매일로부터 30일 이후에는 A/S 및 보상판매가 불가합니다.
하비윙 변속기 워런티 조건
● 구입한 지 60일 이내의 하비윙 변속기로, 팰콘샵에서 구입한 제품에 한정됩니다. ● 변속기 제품 박스에 붙어있는 워런티 코드(Warranty Code) 및 변속기 자체에 붙어있는 워런티 코드를 제거하거나 식별 불가시 워런티가 제한됩니다. ● 변속기를 개조한 경우(배터리 잭 단자 변경 포함) 워런티가 제한됩니다. ● 사용 부당으로 인한 고장(배터리 단자 잘못 연결, 비 방수 변속기에 물 들어감, 충격으로 인한 파손 등)은 워런티가 제한됩니다. ● 제품 초기 불량유무는 팰콘샵으로 제품이 도착해야 확인할 수 있습니다. ● 제품 박스 손상이나 구성품(설명서, 케이블타이, 전선 등) 중 하나라도 유실/훼손시 제품 초기 불량이라 하더라도 반품 및 교환이 제한됩니다. |
브러쉬리스 모터 사용시 아래의 사항에 주의하십시오. ● 브러쉬리스 모터에는 극성이 없습니다. 변속기와 연결하는 3 선은 색상 등의 상관이 없이 아무거나 연결하시면 되며, 연결 후 모터가 반대로 돌아갈 경우 3선 중 임의의 2선을 서로 바꿔서 연결하십시오. ● 각 제품의 상세 내용에 표기된 데이터 시트(Data Sheet)는 제조사에서 제공하는 것으로, 팰콘샵에서 보증하지 않습니다. ● 모터가 돌아가지 못하는 상태(추락 등)에서 스로틀을 올려 놓지 마십시오. 어길 경우 모터가 손상될 수 있습니다. ● 모터를 고정시켜 놓은 상태(비행중이지 않은 상태)에서 스로틀을 80% 이상 과도하게 올리지 마십시오. 모터의 열이 식지 않으므로 과부하로 모터가 손상될 수 있습니다. ● 스로틀을 올렸을 때 모터가 원활하게 회전하지 않을 경우 (드르륵 거리며 돌지 않을 때) 이는 코깅(Cogging) 현상이 일어나고 있는 것입니다. 코깅 현상이 일어나면 빨리 스로틀을 완전히 내려서 더이상 변속기가 모터를 돌리게끔 시도하지 않도록 하십시오. 코깅 현상이 일어나고 있는데도 스로틀을 빨리 내리지 않을 경우, 변속기에서 모터쪽으로 전류가 제대로 흐르지 못해 과부하가 일어나고, 곧 제품이 손상될 수 있습니다. ● 모터를 프레임에 고정할 때 너무 긴 나사를 사용하면 모터 내부의 코일에 나사가 닿을 수 있습니다. 이 경우 나사로 인해 코일이 손상될 수 있으므로 나사의 길이에 주의하십시오. 위의 문제로 인한 손상은 소비자 과실이며, 초기 불량으로 처리되지 않습니다. 코깅 현상의 원인과 해결 방법 코깅 현상은 변속기와 모터를 연결하는 3가닥의 전선 중 1개 이상에서 전기가 제대로 흐르지 못할 때 일어납니다. 따라서 전기만 제대로 흘러 준다면 쉽게 해결할 수 있습니다. 아래의 순서대로 문제가 있는 부분을 찾아 보십시오.
1. 모터↔변속기 연결 커넥터 : 가장 자주 문제가 발생하는 부분입니다. 커넥터 납땜 불량, 커넥터 자체 접점 불량이 원인일 수 있습니다. 커넥터를 다시 납땜하거나, 다른 커넥터로 변경해서 납땜하거나, 커넥터 없이 전선을 직접 납땜해 보십시오. 2. 모터선 : 중간에 끊어진 부분이 없는지 점검합니다. 3. 변속기선 : 중간에 끊어진 부분이 없는지 점검합니다. 4. 모터선 (시작부분) : 모터선이 시작하는 부분은 아주 얇은 모터 코일이 모터선에 납땜이 되어 있습니다. 이 부분에 힘을 가하거나, 또는 접었다 폈다 반복하는 등 무리를 주게 되면 납땜이 떨어지거나 아예 절단될 수 있습니다. 단순히 납땜이 떨어진 경우 다시 용접하시고, 아예 절단된 경우 복구가 어렵습니다. 5. 모터 내부 코일 : 1~4번까지 점검해도 아무 문제가 없을 경우, 일단 변속기를 다른 제품으로 교체해 보십시오. 다른 변속기를 사용해도 똑같이 코깅 현상이 일어난다면 모터 내부 코일이 끊어진 것이므로 모터를 교체하십시오. |
