[팰콘샵] [Holybro] 홀리브로 픽스호크 6X + 젯슨 베이스보드 + 컴패니언 컴퓨터 + PM02D 파워모듈 + UBEC 콤보 (예약판매)

Holybro 예약 상품 배송 일정

- 현재 전세계적으로 홀리브로(Holybro) 제품의 수급이 원활하지 않습니다.

- 주문시 배송까지 약 3주일 가량 소요되므로, 참고하여 주시기 바랍니다.

본 상품은 젯슨(Orin NX 16GB) + FC + 파워모듈 + UBEC + PDB 보드 구성된 버전입니다.

* 옵션에서 Orin Nano 4GB/16GB 버전 선택 가능합니다.

Description

Holybro Pixhawk Jetson 베이스보드는 Pixhawk Autopilot Bus 오픈 소스 사양과 NVIDIA Jetson Orin NX/Nano 캐리어 보드를 기반으로 합니다.

Pixhawk Autopilot Bus(PAB) 폼 팩터를 사용하면 Pixhawk 6X와 같은 모든 PAB 비행 컨트롤러와 함께 사용할 수 있습니다.

Baseboard Port & Connection

Jetson Connectors

. 2x Gigabit Ethernet port

- Connected to both Jetson & Autopilot via Ethernet switch (RTL8367S)

- 8-pin JST-GH

- RJ45

. 2x MIPI CSI Camera Inputs

- 4 Lanes each

- 15-Pin Raspberry Pi Cam FFC

. 2x USB 3.0 Host Port

- USB A

- 5A Current Limit

. 2x USB 2.0 Host Port

- 5-Pin JST-GH

- 0A Current Limit

. USB 2.0 for Programming/debugging

- USB-C

. 2 Key M 2242 for NVMe SSD

- PCIEx4

. 2 Key E 2230 for WiFi/BT

- PCIEx2

- USB

- UART

- I2S

. Mini HDMI Out

. 4x GPIO

- 6-pin JST-GH

. CAN Port

- Connected to Autopilot’s CAN2 (4 Pin JST-GH)

. SPI Port

- 7-Pin JST-GH

. I2C Port

- 4-Pin JST-GH

. I2S Port

- 7-Pin JST-GH

. 2x UART Port

- 1 for debug

- 1 connected to Autopilot’s telem2

. Fan Power Port

. IIM42652 IMU

. Input Power

- XT30 Connector

- Voltage Rating: 7V-24V (3S-4S)

- Separate input power circuits than the Autopilot to ensure flight safety

- Holybro UBEC can be used for application above 4S

- Note: The Pixhawk Jetson Baseboard has an integrated UBEC to convert 7V-24V to 5.5V for the Jetson. Using an . external UBEC alongside the integrated one provides redundancy and easier replacement in case of BEC failure.

Power Requirements

- 8V/3A Minimum

- Depends on Usage and Peripherals

Autopilot Connectors

. Pixhawk Autopilot Bus Interface

- 100 Pin Hirose DF40

- 50 Pin Hirose DF40

. Redundant Digital Power Module Inputs

- I2C Power Monitor Support

- 2x – 6 Pin Molex CLIK-Mate

- Power Path Selector w/ Overvoltage Protection

. Voltage Ratings:

- Max input voltage: 6V

- USB Power Input: 4.75~5.25V

. Full GPS Plus Safety Switch Port

- 10-Pin JST-GH

. Secondary (GPS2) Port

- 6-pin JST-GH

. 2x CAN Ports

- 4 Pin JST-GH

. 3x Telemetry Ports with Flow Control

- 2x 6-Pin JST-GH

- 1 is connected to Jetson’s UART1 Port

. 16 PWM Outputs

- 2x 10-Pin JST-GH

. UART4 & I2C Port

- 6-Pin JST-GH

. 2x Gigabit Ethernet port

- Connected to both Jetson & Autopilot via Ethernet switch (RTL8367S)

- 8-pin JST-GH

- RJ45

. AD & IO

- 8-Pin JST-GH

. USB 2.0

- USB-C

- 4-pin JST-GH

. DSM Input

- 3-pin JST-ZH 1.5mm Pitch

. RC in

- PPM/SBUS

- 5-pin JST-GH

. SPI Port

- External Sensor Bus (SPI5

- 11-Pin JST-GH

. 2x Debug Port

- 1 for FMU

- 1 for IO

- 10-Pin JST-SH

. Dimensions (Without Jetson and Flight Controller Module)

- 126x80x38mm

. Weight

- With Jetson, Heatsink, Flight Controller, M.2 SSD, M.2 Wi-Fi Module 203.2g

UBEC-12A Specifications

. Input voltage: 3~14S (XT30)

. Output voltage: 6.0V/7.2V/8.0V/9.2V (recommend 7.2V if supplying power to Jetson Board)

. Output Current

- Continuous: 12A

- Burst: 24A

. Size: 48x33.6x16.3 mm

. Weight: 47.8g

Reference Wiring Diagram

Reference Links

. Other Reference Link

. CAD File Download

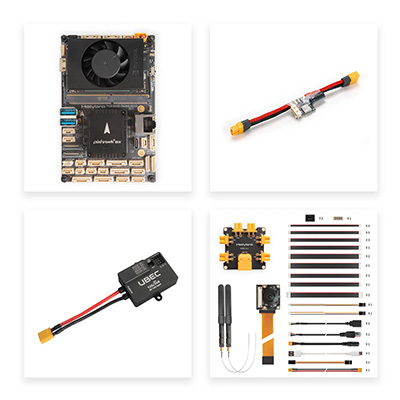

Package Includes

Pixhawk 6X Set :

. Pixhawk 6X (ICM-45686) Flight Controller Module

. Pixhawk Jetson Orin Baseboard

. Nvidia Orin NX (16GB RAM)

. Includes the following:

- SSD: Samsung PM9B1 PCIe 4.0 NVMe 512GB

- Wi-Fi & Bluetooth Module: Intel 8265NGW AC Dual Band

- Camera: IMX219-200

. PM02D Power Module

. UBEC 12A (3-14S)

. PDB Board

. Cable Set

Jetson Orin Default Login

ID：holybro

PW：123
