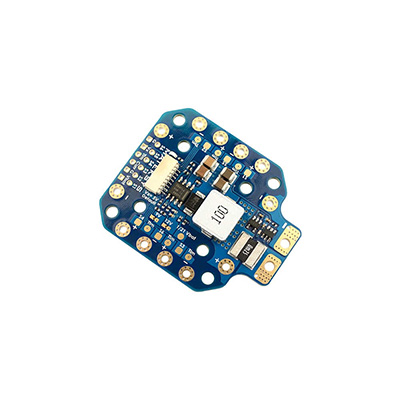

Matek PDB-HEX 12S
- 마텍의 대용량 전원보드립니다.
- 입력전압 6~60V(2~12S LiPo)까지 사용능합니다.
- 연속140A, 최대 264A 전류에 대응합니다.
BEC 기본값 5V, 연속5A
9V 연속 4A, 최대 5A
12V 연속 4A, 최대 5A
구성
PDB-HEX 1개
루비콘 ZLJ 63V 390uF 콘덴서 1개
JST-SH1.0_8핀 케이블, 5cm 1개
JST-SH1.0_8핀 커넥터 2개
PDB
Input voltage range: 6~60V (2~12S LiPo)
PDB/current sense resistor: 140A cont, 264A burst.
ESC power pads: 60A cont. 100A burst
6x ESC power /signal/ telemetry pads
Current Senor: 264A, 3.3V ADC
Current Scale 125(INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)
JST-SH-8P Connector and Pads
Vbat: Battery voltage
G: ground
Curr: current signal
Tlm: Duplicates Tlm pads for ESC telemetry
S1/S2/S3/S4/S5/S6: ESC signal
Vx: Regulator output
BEC Vx output (5V default)
Vx= 5V by default, Continuous 5 Amps
Bridge 9V jumper, Vx= 9V, Continuous 4 Amps, Max.5A
Bridge 12V jumper, Vx= 12V, Continuous 4 Amps, Max.5A
Output Short-circuit tolerant (1 seconds)
Overcurrent protection & self-recovery
Voltage divider
1K:20K resistors
Output 1/21 Vbat voltage
Physical
Mounting: 30.5 x 30.5mm, 20 x 20mm, Φ3mm
Dimensions: 49 x 40 x 6 mm
Weight: 12g
Including
1x PDB-HEX
1x Rubycon ZLJ 63V 390uF
1x JST-SH1.0_8pin cable, 5cm
2x JST-SH1.0_8pin connectors
마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다.
![[팰콘샵] 마텍 PDB-HEX 12S](https://www.susungrc.com/web/upload/NNEditor/20250307/Mateksys_PDB-HEX_4.jpg)
Quick Start Guide
![[팰콘샵] 마텍 PDB-HEX 12S](https://www.susungrc.com/web/upload/NNEditor/20250307/PDB-HEX_Manual-1.jpg)
![[팰콘샵] 마텍 PDB-HEX 12S](https://www.susungrc.com/web/upload/NNEditor/20250307/PDB-HEX_Manual-2.jpg)
![[팰콘샵] 마텍 PDB-HEX 12S](https://www.susungrc.com/web/upload/NNEditor/20250307/PDB-HEX_Manual-3.jpg)
레귤레이터(BEC) 사용시 아래의 사항에 주의하십시오. ● 본 제품은 취미용 RC용으로 제작된 전용 기기입니다. 다른 용도로 사용시 보증하지 않습니다. ● 본 제품은 배터리(또는 전원)의 전압을 낮춰주는 전자 기기입니다. ● 공산품의 특성상 낮은 확률로 불량이 있을 수 있으므로, 반드시 미리 출력되는 전압을 확인한 후 사용하십시오. ● 서보 및 수신기, FC 등 사용하실 기기에 장착하기 전 반드시 출력 전압을 먼저 확인하십시오. ● 제품 초기 불량시 본품에 대해서만 교환이 가능하며, 본 기기로 인해 파생된 서보, 수신기 및 기타 장비의 손상에 대해서는 제조사 및 판매처에서 책임지지 않습니다. |
