극도의 기동성

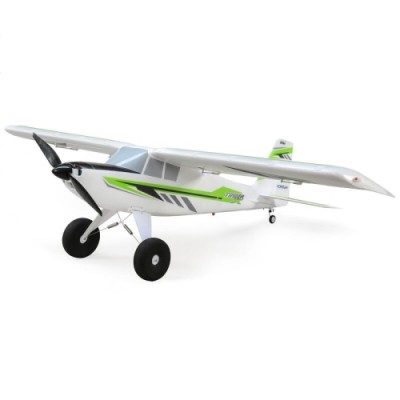

Timber ^® X 1.2m는 확장된 엘리베이터 및 방향타와 함께 더 큰 에일러론 및 플랩과 함께 단축된 스팬을 갖춘 새로운 날개 디자인을 특징으로 합니다. 이중 베벨 힌지 라인을 사용하면 이제 양방향으로 이동할 수 있는 플랩을 포함하여 모든 제어 표면을 높은 각도로 편향시켜 탁월한 제어 및 eXtreme 3D 곡예 비행 기능을 제공할 수 있습니다. 동체 후면에 있는 포켓과 옵션으로 포함된 강철 안정 장치 조이너는 더욱 거친 3D 설정을 위해 모델의 성능을 미세 조정할 수 있는 추가 옵션을 제공합니다. 또는 낮은 속도에서는 컨트롤이 조종 장치에 있는 것처럼 부드럽고 유순할 수 있습니다. 독창적이므로 원하는 대로 온화하게 또는 거칠게 비행할 수 있습니다!

엑스트라 파워

공장에서 설치된 브러시리스 전원 시스템은 50A ESC와 특별히 조정된 모터 및 프로펠러를 갖추고 있어 3S LiPo 배터리로 풍부한 추력을 제공하거나 4S 배터리로 eXtra 전력과 무제한 수직 성능을 수정 없이 제공합니다. 또는 업그레이드.

극도의 내구성

EPO 소재를 사용한 복합 강화 중공 코어 구조는 가벼우면서도 내구성이 뛰어난 기체를 제공합니다. Timber ® X 1.2m에는 또한 높은 토크의 금속 기어 서보와 충격 흡수 랜딩 기어, 원래 모델의 대형 툰드라 스타일 휠이 장착되어 있어 거의 모든 표면에서 공격적으로 비행할 수 있습니다.

STOL(단거리 이착륙) 가능

새로운 날개 디자인은 날개 길이는 더 짧지만 날개 면적은 원래 날개 면적과 거의 비슷하며 처진 날개 끝이 특징이며 느린 비행 및 STOL 성능 향상을 위해 옵션으로 사용되는 앞쪽 가장자리 슬랫을 장착할 수 있습니다. 경량 디자인, 특대형 플랩 및 고출력 브러시리스 모터와 함께 이러한 기능을 사용하면 공중으로 튀어 오르거나 2피트 이하의 거리에서 착륙할 수 있습니다.

LED 조명

원본과 마찬가지로 Timber ® X 1.2m에는 공장에서 설치되고 비행 배터리로 전원이 공급되는 사실적인 LED 착륙, 내비게이션 및 스트로브 조명이 함께 제공됩니다.

선택적 플로트

원래 Timber ® 1.5m 모델의 소유자는 Timber X 1.2m와 함께 제공된 플로트 세트를 사용할 수 있습니다. 또는 EDO 스타일 플로트 세트는 별도로 사용할 수 있으며(EFL5261) 필수 장착 버팀대와 이중 방향타 스티어링 시스템이 포함되어 있습니다. 뛰어난 핸들링과 물 위에서의 쉬운 이착륙을 위해.

속도 제어	포함됨
날개 면적	527.3제곱인치(34.0제곱미터)
라디오	별도 판매
기술	안전 선택
전원 유형	전기 같은
스킬레벨	2 단계
트림 구성표 색상	흰색, 검정색, 회색
날개 길이	47.5인치(1207mm)
배터리	별도 판매
모터 크기	900Kv
제품 길이	41.5인치(1054mm)
LiPo 호환성	3S
CG(무게중심)	동체의 날개 앞쪽 가장자리에서 뒤쪽으로 95mm +/- 7mm
완료 수준	바인드 앤 플라이 기본
프로펠러 크기	13×4
대략적인 조립 시간	1시간 미만
대략적인 비행 시간	4~6분
플랩	예
재료	EPO
충전기	별도 판매
수신기	포함됨

E-Flight 비행기 퀵가이드.

우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.

이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께

도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는

경우가 많으니 참고 하시면 되겠습니다.

우선 저희 호라이즌 제품은 RTF/BNF/PNP/ARF 제품군으로 이루어 져 있습니다. 전용 자이로 수신기 사용시에 조종기는 Spektrum 조종기만을 사용 하셔야 비행이 가능합니다. 타사 조종기와 호환은 되지 않으며 자이로 부분 또는 수신기부분을 변경하셔야 사용이 가능합니다. 변경이 불가한 제품군도 있습니다. ( UMX 급/체구가 작은드론 은 변경불가 합니다.)

1. 우선 저희쪽에서 조종기 및 비행기 셋팅 및 테스트는 완료 되어 발송됩니다.

2. 조종기를 우선 보시면 많은 은색의 스위치가 있는경우도 있습니다. 모든 스위치를 0으로 마추어 주세요. (없는경우도 있습니다.)

3. 그후 조종기 전원을 켜주신후 스로틀 (스프링 이 없는 조종스틱을 아래로 내려주세요)

4. 드론의 전원 컨넥터를 연결 합니다. 그후 평평 한 곳에 잠시 4~5 초 놔둡니다.

(이부분이 자이로 수평값을 인식 하는 시기 입니다. 이때 절대 움직이지 말아 주셔야 하며 달리는 차량 안에서 등 에서는 불가 합니다. 또한 기체의 LED 가 빠르게 깜빡일경우에는 잘못된것이니 용산알씨 기술지원 센터로 연락 부탁드립니다. ※본 매뉴얼 뒷면에 해결 방법 있습니다.)

5. 그후 기체의 LED가 깜빡이지 않고 들어와 있으면 정상 입니다.

6. 즐거운 비행 되세요!

조종기의 사용법

조종기의 스위치가 있는경우도 있고 없는경우도 있습니다. 있는경우에는 스위치 옆 라벨에 알파벳으로 되어있습니다. B스위치는 사용하는 스위치 입니다.

B스위치 – 기본적으로는 0 1 2 이렇게 되어있습니다. 이부분에서 0번이 노말 비행 상태입니다. 초급자 연습시에 사용 합니다. 1번은 중급 비행시 사용 합니다. 2번은 고속 고급자 비행을 하실때 사용 하게 됩니다. 단 1/2 번 스위치가 켜지게 되면 기체는 배면 비행도 가능하게 됩니다.. (주의)

그외 조종 스틱의 좌측 상하 / 좌우 or 우측 상하 / 좌우 의 주변에는 버튼 또는 레바가 있습니다.

이부분은 기체의 상하 좌우 회전에 있어 미세조종 입니다. 한쪽으로 흐르거나 하는 부분을 보정하는 버튼,레바 입니다. 흐르는 방향의 반대로 2~3클릭씩 옴겨주세요.

<바인딩방법>

기본적으로 바인딩은 기체와 조종기 연결이 끊어져 수신기의 LED가 빠르게 점멸 또는 LED가 켜지지 않는경우에 해주시는 것 입니다.

바인딩 방식은 2가지로 있습니다.

작은기체 (수신기가 통합으로서 없는경우)

1. 조종기는 전원이 꺼져있는 상태에서 기체 전원만 켭니다.

2. 수초후에 기체의 LED가 빠르게 점멸 합니다.

3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.

4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.

그외 수신기가 있거나 자이로 통합 수신기 인경우

1. 조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)

2. 그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.

3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.

4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
