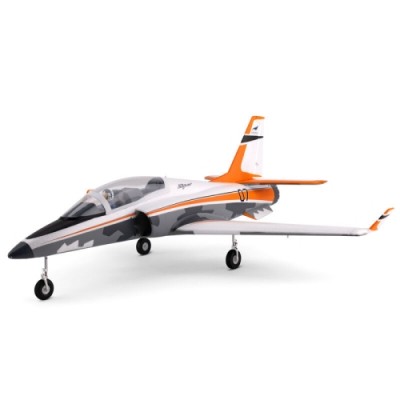

![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](/shop/data/goods/1756359589477.jpg)
적립금 : 8,190원
상품상세설명
키트/PNP 제품 구입시 주의사항
● 제품 상세 설명을 반드시 참고하셔서 제품 구성품에 주의하십시오.
● KIT, ARF, PNP, COMBO 제품은 조종기가 포함되어 있지 않습니다.
● 모든 PNP 제품은 발송 전 개봉하여 각 전자장치 (서보, 모터, 변속기, 리트렉트, LED) 작동 테스트 후 발송됩니다.
● 받으신 제품의 박스 개봉 후에는 단순 변심이나 잘못된 주문으로 인한 반품/교환이 불가합니다.
● 아래 내용은 KIT, ARF, PNP 의 일반적인 제품 구성이며, 정확한 구성품은 각 제품의 상세 설명을 참고하십시오.
- KIT (키트) / ARF : 기체의 프레임(껍데기)와 하드웨어(링키지 등)만 있으며, 전자 기자재는 일체 미포함
- PNP : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보 등)가 함께 포함(또는 조립완료) 되어 있음. 송수신기 및 배터리 관련은 미포함.
- BNF : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보, 수신기)가 조립 완료되어 있음. 조종기는 미포함이며, 특정 조종기만 사용 가능.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_HH_00.jpg)
스킬 레벨 2 – 약간의 경험 필요
이와 같은 스킬 레벨 2 항공기는 유사한 클래스 모델을 조립, 설정 및 비행할 수 있는 경험과 기술을 이미 갖춘 RC 조종사에게 적합합니다. 그리고 이 BNF 기본 버전에는 PNP 버전보다 더 쉽게 비행할 수 있는 AS3X 및 선택적 사용 SAFE Select가 장착되어 있지만 새로운 조종사에게 적합한 최초의 RC 항공기는 아니며 낮은 조종사를 위한 "트레이너 다음 단계" 모델입니다. -시간 RC 조종사 또는 중급 조종사를 위한 최초의 EDF(전기 덕트 팬)/제트 모델. E-flite Habu SS(Super Sport) 50mm 또는 70mm, F-15 Eagle 64mm와 같은 단순한 EDF 모델 및/또는 V900 및 V1200과 같은 고성능 스포츠 모델 또는 워버드를 성공적으로 비행하는 데 필요한 경험과 기술이 있어야 합니다. Viper 70mm EDF를 비행하기 전에 1.2m 및 1.5m 시리즈 모델과 같습니다.RC(무선 조종) 항공기 조종이 처음이신가요? 그렇다면 Viper는 적합한 최초의 RC 모델이 아니며 E-flite ® Habu STS(SAFE가 포함된 스마트 트레이너) 70mm EDF(www. horizonhobby.cc/HabuSTSRTF). 거의 모든 사람이 성공적으로 비행하는 방법을 배울 수 있도록 해주는 독점적이고 혁신적인 SAFE 기술이 탑재되어 있습니다! Ready-To-Fly(RTF) 기본 버전에는 비행에 필요한 거의 모든 것이 포함되어 있으며(별도 판매되는 호환 가능한 LiPo 배터리 및 충전기 제외) 새로운 RC 조종사라면 완벽한 선택입니다!
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_00.jpg)
RC(무선 조종) 항공기 조종이 처음이신가요? 그렇다면 Viper는 적합한 최초의 RC 모델이 아니며 E-flite ® Habu STS(SAFE가 포함된 스마트 트레이너) 70mm EDF(www. horizonhobby.cc/HabuSTSRTF). 거의 모든 사람이 성공적으로 비행하는 방법을 배울 수 있도록 해주는 독점적이고 혁신적인 SAFE 기술이 탑재되어 있습니다! Ready-To-Fly(RTF) 기본 버전에는 비행에 필요한 거의 모든 것이 포함되어 있으며(별도 판매되는 호환 가능한 LiPo 배터리 및 충전기 제외) 새로운 RC 조종사라면 완벽한 선택입니다!
Bind-N-Fly ® 완료 수준 이점
이미 Spektrum ™ 송신기를 소유하고 계십니까? Bind-N-Fly ® (BNF ® ) 항공기는 그 어느 때보다 더 쉽게 최고의 제어 경험을 통해 신속하게 공중에 진입할 수 있게 해줍니다. 전원 시스템, 서보 및 Spektrum 2.4GHz 수신기가 설치된 상태로 상자에서 나오므로 수신기를 호환 송신기에 바인딩하고 최종 조립을 완료한 후 비행하기만 하면 됩니다!
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_01.jpg)
이미 Spektrum ™ 송신기를 소유하고 계십니까? Bind-N-Fly ® (BNF ® ) 항공기는 그 어느 때보다 더 쉽게 최고의 제어 경험을 통해 신속하게 공중에 진입할 수 있게 해줍니다. 전원 시스템, 서보 및 Spektrum 2.4GHz 수신기가 설치된 상태로 상자에서 나오므로 수신기를 호환 송신기에 바인딩하고 최종 조립을 완료한 후 비행하기만 하면 됩니다!
독점 기술
이 중형 Viper 모델에는 독점적인 Spektrum ™ AS3X ® 및 SAFE ® Select 기술이 탑재되어 있습니다. AS3X는 뒤에서 작동하여 바람과 난기류의 효과를 부드럽게 만들어 훨씬 더 큰 비행기를 조종하는 것처럼 보이는 고정된 느낌을 전달합니다. 선택적 사용 SAFE Select는 스위치를 켜거나 끌 수 있는 자동 셀프 레벨링과 함께 피치 및 뱅크 각도 제한을 제공합니다! 그리고 SAFE Select 기능을 활성화하지 않으려면 수신기를 정상적으로 바인딩하기만 하면 AS3X만 활성화됩니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_02.jpg)
이 중형 Viper 모델에는 독점적인 Spektrum ™ AS3X ® 및 SAFE ® Select 기술이 탑재되어 있습니다. AS3X는 뒤에서 작동하여 바람과 난기류의 효과를 부드럽게 만들어 훨씬 더 큰 비행기를 조종하는 것처럼 보이는 고정된 느낌을 전달합니다. 선택적 사용 SAFE Select는 스위치를 켜거나 끌 수 있는 자동 셀프 레벨링과 함께 피치 및 뱅크 각도 제한을 제공합니다! 그리고 SAFE Select 기능을 활성화하지 않으려면 수신기를 정상적으로 바인딩하기만 하면 AS3X만 활성화됩니다.
스마트 기술
독점적인 Spektrum Avian Smart Lite ESC는 호환 수신기(AR631 포함)를 통해 스마트 및 비스마트 배터리를 사용하여 전체 배터리 전압, 전류 소모, 모터 RPM 등을 포함한 다양한 실시간 전력 시스템 관련 원격 측정 데이터를 제공합니다. 비행하는 동안 Spektrum AirWare ™ 장착 송신기(DX6e 및 8e, DX6 G2/3 및 8 G2, DX9, NX6 ~ 20, iX12 ~ 20 등 포함)를 사용할 수 있습니다. 또한 선택적으로 사용되는 모터/추력 반전은 착륙 후 롤아웃을 단축하는 데 도움이 될 수 있으며 기타 특수 지상 처리 기능(후진에 필요한 7~8+ 채널 송신기)을 제공합니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_03.jpg)
독점적인 Spektrum Avian Smart Lite ESC는 호환 수신기(AR631 포함)를 통해 스마트 및 비스마트 배터리를 사용하여 전체 배터리 전압, 전류 소모, 모터 RPM 등을 포함한 다양한 실시간 전력 시스템 관련 원격 측정 데이터를 제공합니다. 비행하는 동안 Spektrum AirWare ™ 장착 송신기(DX6e 및 8e, DX6 G2/3 및 8 G2, DX9, NX6 ~ 20, iX12 ~ 20 등 포함)를 사용할 수 있습니다. 또한 선택적으로 사용되는 모터/추력 반전은 착륙 후 롤아웃을 단축하는 데 도움이 될 수 있으며 기타 특수 지상 처리 기능(후진에 필요한 7~8+ 채널 송신기)을 제공합니다.
더 높은 성능
12블레이드 70mm 팬, 업그레이드된 1900Kv 브러시리스 인러너 모터 및 85amp ESC가 6S 3200~4000mAh 30+C LiPo 배터리와 결합되어 사실상 즉각적인 스로틀 반응으로 거의 무제한의 수직 성능과 환상적인 속도 범위를 제공합니다. 하지만 이 경험을 진정으로 보람있게 만드는 것은 전력 시스템에서 생성되는 놀라운 사운드입니다. 이는 실제 터빈 엔진과 거의 같습니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_04.jpg)
12블레이드 70mm 팬, 업그레이드된 1900Kv 브러시리스 인러너 모터 및 85amp ESC가 6S 3200~4000mAh 30+C LiPo 배터리와 결합되어 사실상 즉각적인 스로틀 반응으로 거의 무제한의 수직 성능과 환상적인 속도 범위를 제공합니다. 하지만 이 경험을 진정으로 보람있게 만드는 것은 전력 시스템에서 생성되는 놀라운 사운드입니다. 이는 실제 터빈 엔진과 거의 같습니다.
기능성 플랩
공장에서 설치되어 모든 기능을 갖춘 플랩은 향상된 저속 비행 능력과 성능을 제공하는 동시에 더 짧은 거리와 더 느린 속도로 이착륙을 가능하게 합니다. 이로 인해 Viper 70mm는 단순한 EDF 모델에서 업그레이드하는 사람들을 위한 완벽한 최초의 "풀 하우스" 제트 모델이 되었습니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_05.jpg)
공장에서 설치되어 모든 기능을 갖춘 플랩은 향상된 저속 비행 능력과 성능을 제공하는 동시에 더 짧은 거리와 더 느린 속도로 이착륙을 가능하게 합니다. 이로 인해 Viper 70mm는 단순한 EDF 모델에서 업그레이드하는 사람들을 위한 완벽한 최초의 "풀 하우스" 제트 모델이 되었습니다.
전기 후퇴
조종 가능한 노즈 휠과 넓은 간격의 메인 기어에는 금속 구성 요소가 장착된 안정적인 전기 후퇴 장치가 있어 뛰어난 지상 핸들링을 제공합니다. 업그레이드된 충격 흡수 버팀대를 사용하면 다양한 포장 도로, 먼지, 일부 잔디 표면에서도 작동할 수 있으며, 더 부드러운 타이어는 딱딱한 표면에 착지할 때 튕기는 현상을 줄여줍니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_06.jpg)
조종 가능한 노즈 휠과 넓은 간격의 메인 기어에는 금속 구성 요소가 장착된 안정적인 전기 후퇴 장치가 있어 뛰어난 지상 핸들링을 제공합니다. 업그레이드된 충격 흡수 버팀대를 사용하면 다양한 포장 도로, 먼지, 일부 잔디 표면에서도 작동할 수 있으며, 더 부드러운 타이어는 딱딱한 표면에 착지할 때 튕기는 현상을 줄여줍니다.
내구성이 뛰어난 정밀도
가벼우면서도 내구성이 뛰어난 EPO 기체는 복합재로 강화되어 강도가 강화되었으며 날개 디자인은 응력 균열을 방지하도록 업데이트되었습니다. 또한, 볼 링크가 장착된 연결 장치를 갖춘 공장에서 설치된 8개의 디지털 금속 기어 서보는 모든 속도에서 선명하고 정밀한 제어를 제공합니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_07.jpg)
가벼우면서도 내구성이 뛰어난 EPO 기체는 복합재로 강화되어 강도가 강화되었으며 날개 디자인은 응력 균열을 방지하도록 업데이트되었습니다. 또한, 볼 링크가 장착된 연결 장치를 갖춘 공장에서 설치된 8개의 디지털 금속 기어 서보는 모든 속도에서 선명하고 정밀한 제어를 제공합니다.
비교할 수 없는 능력
Viper 디자인은 넓은 속도 범위와 비행 범위에 걸쳐 놀라운 핸들링을 제공합니다. 예상보다 느린 착륙과 저속 통과부터 120MPH 이상의 고속 비행까지, 기체와 동력 시스템이 결합되어 믿을 수 없는 성능과 곡예 비행 능력을 제공하므로 거대한 루프, 롤, 끝없는 칼날 비행, 스냅 등을 수행할 수 있습니다. 넘어지거나 다른 동작을 거의 쉽게 수행할 수 있습니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_PP_08.jpg)
Viper 디자인은 넓은 속도 범위와 비행 범위에 걸쳐 놀라운 핸들링을 제공합니다. 예상보다 느린 착륙과 저속 통과부터 120MPH 이상의 고속 비행까지, 기체와 동력 시스템이 결합되어 믿을 수 없는 성능과 곡예 비행 능력을 제공하므로 거대한 루프, 롤, 끝없는 칼날 비행, 스냅 등을 수행할 수 있습니다. 넘어지거나 다른 동작을 거의 쉽게 수행할 수 있습니다.
쉬운 조립
조립 시 접착제가 필요하지 않으며 배터리를 충전하는 데 걸리는 시간보다 짧은 시간에 Viper를 비행할 준비를 할 수 있습니다! 또한 Aircraft Studio Design의 독특하고 눈에 잘 띄는 트림 구성으로 공장에서 마감 처리되었습니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL077500_FF_00.jpg)
LiPo 호환성 6S 완료 수준 바인드 앤 플라이 기본 권장 모터 배터리 22.2V 3200mAh 6S 50C LiPo 배터리(EC5 또는 IC5 커넥터 포함) 대략적인 조립 시간 1시간 미만 플랩 예 재료 EPO 후퇴 포함됨 배터리 별도 판매 커넥터 유형 IC5 모터 크기 3060-1900Kv 제품 길이 40.39인치(1026mm) 상품 무게 65.5oz(1856g)(권장 배터리 포함) 모터 유형 브러시리스 속도 제어 포함됨 전원 유형 전기 같은 서보 포함됨 스킬 레벨 2 단계 날개 길이 43.31인치(1100mm) 충전기 별도 판매 수화기 포함됨 최소 필수 라디오 전대역 6~8+ 채널 Spektrum DSMX®/DSM2® 호환 송신기 라디오 별도 판매 기술 스마트하고 AS3X이며 안전합니다.
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw7ec02045/Images/EFL/EFL077500_A4_3KC5SC6A.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw93bec322/Images/EFL/EFL077500_A3_3KC5SC6A.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw920f9e8c/Images/EFL/EFL077500_A2_3KC5SC6A.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL077500 [E-FLITE(Blade)] Viper 70mm EDF Jet BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw5e0cbfb4/Images/EFL/EFL077500_A21_3KC5SC6A.jpg?sw=800&sh=800&sm=fit)
E-Flight 비행기 퀵가이드.
우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.
이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께
도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는
경우가 많으니 참고 하시면 되겠습니다.
우선 저희 호라이즌 제품은 RTF/BNF/PNP/ARF 제품군으로 이루어 져 있습니다. 전용 자이로 수신기 사용시에 조종기는 Spektrum 조종기만을 사용 하셔야 비행이 가능합니다. 타사 조종기와 호환은 되지 않으며 자이로 부분 또는 수신기부분을 변경하셔야 사용이 가능합니다. 변경이 불가한 제품군도 있습니다. ( UMX 급/체구가 작은드론 은 변경불가 합니다.)
1. 우선 저희쪽에서 조종기 및 비행기 셋팅 및 테스트는 완료 되어 발송됩니다.
2. 조종기를 우선 보시면 많은 은색의 스위치가 있는경우도 있습니다. 모든 스위치를 0으로 마추어 주세요. (없는경우도 있습니다.)
3. 그후 조종기 전원을 켜주신후 스로틀 (스프링 이 없는 조종스틱을 아래로 내려주세요)
4. 드론의 전원 컨넥터를 연결 합니다. 그후 평평 한 곳에 잠시 4~5 초 놔둡니다.
(이부분이 자이로 수평값을 인식 하는 시기 입니다. 이때 절대 움직이지 말아 주셔야 하며 달리는 차량 안에서 등 에서는 불가 합니다. 또한 기체의 LED 가 빠르게 깜빡일경우에는 잘못된것이니 용산알씨 기술지원 센터로 연락 부탁드립니다. ※본 매뉴얼 뒷면에 해결 방법 있습니다.)
5. 그후 기체의 LED가 깜빡이지 않고 들어와 있으면 정상 입니다.
6. 즐거운 비행 되세요!
조종기의 사용법
조종기의 스위치가 있는경우도 있고 없는경우도 있습니다. 있는경우에는 스위치 옆 라벨에 알파벳으로 되어있습니다. B스위치는 사용하는 스위치 입니다.
B스위치 – 기본적으로는 0 1 2 이렇게 되어있습니다. 이부분에서 0번이 노말 비행 상태입니다. 초급자 연습시에 사용 합니다. 1번은 중급 비행시 사용 합니다. 2번은 고속 고급자 비행을 하실때 사용 하게 됩니다. 단 1/2 번 스위치가 켜지게 되면 기체는 배면 비행도 가능하게 됩니다.. (주의)
그외 조종 스틱의 좌측 상하 / 좌우 or 우측 상하 / 좌우 의 주변에는 버튼 또는 레바가 있습니다.
이부분은 기체의 상하 좌우 회전에 있어 미세조종 입니다. 한쪽으로 흐르거나 하는 부분을 보정하는 버튼,레바 입니다. 흐르는 방향의 반대로 2~3클릭씩 옴겨주세요.
<바인딩방법>
기본적으로 바인딩은 기체와 조종기 연결이 끊어져 수신기의 LED가 빠르게 점멸 또는 LED가 켜지지 않는경우에 해주시는 것 입니다.
바인딩 방식은 2가지로 있습니다.
작은기체 (수신기가 통합으로서 없는경우)
1. 조종기는 전원이 꺼져있는 상태에서 기체 전원만 켭니다.
2. 수초후에 기체의 LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
그외 수신기가 있거나 자이로 통합 수신기 인경우
1. 조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)
2. 그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
조립 시 접착제가 필요하지 않으며 배터리를 충전하는 데 걸리는 시간보다 짧은 시간에 Viper를 비행할 준비를 할 수 있습니다! 또한 Aircraft Studio Design의 독특하고 눈에 잘 띄는 트림 구성으로 공장에서 마감 처리되었습니다.
| LiPo 호환성 | 6S |
| 완료 수준 | 바인드 앤 플라이 기본 |
| 권장 모터 배터리 | 22.2V 3200mAh 6S 50C LiPo 배터리(EC5 또는 IC5 커넥터 포함) |
| 대략적인 조립 시간 | 1시간 미만 |
| 플랩 | 예 |
| 재료 | EPO |
| 후퇴 | 포함됨 |
| 배터리 | 별도 판매 |
| 커넥터 유형 | IC5 |
| 모터 크기 | 3060-1900Kv |
| 제품 길이 | 40.39인치(1026mm) |
| 상품 무게 | 65.5oz(1856g)(권장 배터리 포함) |
| 모터 유형 | 브러시리스 |
| 속도 제어 | 포함됨 |
| 전원 유형 | 전기 같은 |
| 서보 | 포함됨 |
| 스킬 레벨 | 2 단계 |
| 날개 길이 | 43.31인치(1100mm) |
| 충전기 | 별도 판매 |
| 수화기 | 포함됨 |
| 최소 필수 라디오 | 전대역 6~8+ 채널 Spektrum DSMX®/DSM2® 호환 송신기 |
| 라디오 | 별도 판매 |
| 기술 | 스마트하고 AS3X이며 안전합니다. |
E-Flight 비행기 퀵가이드.
우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.
이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께
도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는
경우가 많으니 참고 하시면 되겠습니다.
우선 저희 호라이즌 제품은 RTF/BNF/PNP/ARF 제품군으로 이루어 져 있습니다. 전용 자이로 수신기 사용시에 조종기는 Spektrum 조종기만을 사용 하셔야 비행이 가능합니다. 타사 조종기와 호환은 되지 않으며 자이로 부분 또는 수신기부분을 변경하셔야 사용이 가능합니다. 변경이 불가한 제품군도 있습니다. ( UMX 급/체구가 작은드론 은 변경불가 합니다.)
1. 우선 저희쪽에서 조종기 및 비행기 셋팅 및 테스트는 완료 되어 발송됩니다.
2. 조종기를 우선 보시면 많은 은색의 스위치가 있는경우도 있습니다. 모든 스위치를 0으로 마추어 주세요. (없는경우도 있습니다.)
3. 그후 조종기 전원을 켜주신후 스로틀 (스프링 이 없는 조종스틱을 아래로 내려주세요)
4. 드론의 전원 컨넥터를 연결 합니다. 그후 평평 한 곳에 잠시 4~5 초 놔둡니다.
(이부분이 자이로 수평값을 인식 하는 시기 입니다. 이때 절대 움직이지 말아 주셔야 하며 달리는 차량 안에서 등 에서는 불가 합니다. 또한 기체의 LED 가 빠르게 깜빡일경우에는 잘못된것이니 용산알씨 기술지원 센터로 연락 부탁드립니다. ※본 매뉴얼 뒷면에 해결 방법 있습니다.)
5. 그후 기체의 LED가 깜빡이지 않고 들어와 있으면 정상 입니다.
6. 즐거운 비행 되세요!
조종기의 사용법
조종기의 스위치가 있는경우도 있고 없는경우도 있습니다. 있는경우에는 스위치 옆 라벨에 알파벳으로 되어있습니다. B스위치는 사용하는 스위치 입니다.
B스위치 – 기본적으로는 0 1 2 이렇게 되어있습니다. 이부분에서 0번이 노말 비행 상태입니다. 초급자 연습시에 사용 합니다. 1번은 중급 비행시 사용 합니다. 2번은 고속 고급자 비행을 하실때 사용 하게 됩니다. 단 1/2 번 스위치가 켜지게 되면 기체는 배면 비행도 가능하게 됩니다.. (주의)
그외 조종 스틱의 좌측 상하 / 좌우 or 우측 상하 / 좌우 의 주변에는 버튼 또는 레바가 있습니다.
이부분은 기체의 상하 좌우 회전에 있어 미세조종 입니다. 한쪽으로 흐르거나 하는 부분을 보정하는 버튼,레바 입니다. 흐르는 방향의 반대로 2~3클릭씩 옴겨주세요.
<바인딩방법>
기본적으로 바인딩은 기체와 조종기 연결이 끊어져 수신기의 LED가 빠르게 점멸 또는 LED가 켜지지 않는경우에 해주시는 것 입니다.
바인딩 방식은 2가지로 있습니다.
작은기체 (수신기가 통합으로서 없는경우)
1. 조종기는 전원이 꺼져있는 상태에서 기체 전원만 켭니다.
2. 수초후에 기체의 LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
그외 수신기가 있거나 자이로 통합 수신기 인경우
1. 조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)
2. 그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
