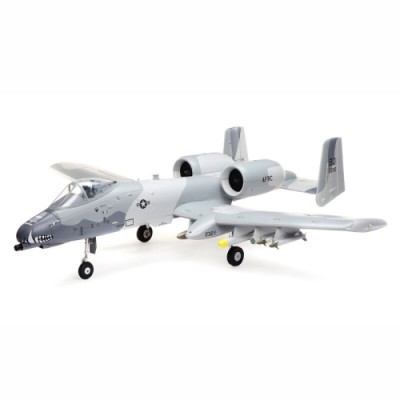

![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](/shop/data/goods/1756360714995.jpg)
적립금 : 9,450원
상품상세설명
키트/PNP 제품 구입시 주의사항
● 제품 상세 설명을 반드시 참고하셔서 제품 구성품에 주의하십시오.
● KIT, ARF, PNP, COMBO 제품은 조종기가 포함되어 있지 않습니다.
● 모든 PNP 제품은 발송 전 개봉하여 각 전자장치 (서보, 모터, 변속기, 리트렉트, LED) 작동 테스트 후 발송됩니다.
● 받으신 제품의 박스 개봉 후에는 단순 변심이나 잘못된 주문으로 인한 반품/교환이 불가합니다.
● 아래 내용은 KIT, ARF, PNP 의 일반적인 제품 구성이며, 정확한 구성품은 각 제품의 상세 설명을 참고하십시오.
- KIT (키트) / ARF : 기체의 프레임(껍데기)와 하드웨어(링키지 등)만 있으며, 전자 기자재는 일체 미포함
- PNP : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보 등)가 함께 포함(또는 조립완료) 되어 있음. 송수신기 및 배터리 관련은 미포함.
- BNF : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보, 수신기)가 조립 완료되어 있음. 조종기는 미포함이며, 특정 조종기만 사용 가능.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_11.jpg)
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_1.jpg)
독점 기술
이 고성능 A-10 Thunderbolt II 모델에는 독점적인 Spektrum ™ AS3X ® 및 SAFE ® Select 기술이 모두 장착되어 있습니다. AS3X는 보이지 않는 곳에서 작동하여 바람과 난기류의 영향을 완화하여 훨씬 더 큰 비행기를 조종하고 있는 것처럼 느껴지는 고정된 느낌을 전달합니다. 선택적 사용 SAFE Select는 스위치 전환으로 켜고 끌 수 있는 자동 셀프 레벨링과 함께 피치 및 뱅크 각도 제한을 제공하므로 A-10을 가장 쉽게 비행할 수 있습니다! SAFE Select 기능을 사용하지 않으려면 수신기를 정상적으로 바인딩하면 AS3X만 활성화됩니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_9.jpg)
이 고성능 A-10 Thunderbolt II 모델에는 독점적인 Spektrum ™ AS3X ® 및 SAFE ® Select 기술이 모두 장착되어 있습니다. AS3X는 보이지 않는 곳에서 작동하여 바람과 난기류의 영향을 완화하여 훨씬 더 큰 비행기를 조종하고 있는 것처럼 느껴지는 고정된 느낌을 전달합니다. 선택적 사용 SAFE Select는 스위치 전환으로 켜고 끌 수 있는 자동 셀프 레벨링과 함께 피치 및 뱅크 각도 제한을 제공하므로 A-10을 가장 쉽게 비행할 수 있습니다! SAFE Select 기능을 사용하지 않으려면 수신기를 정상적으로 바인딩하면 AS3X만 활성화됩니다.
스마트 기술
A-10 64mm에는 전용 Spektrum ™ Avian ™ Dual Smart ESC가 장착되어 있어 호환을 통해 스마트 및 비스마트 배터리와 함께 배터리 전압 등을 포함하여 비행하는 동안 다양한 실시간 전원 시스템 관련 원격 측정 데이터를 제공할 수 있습니다. 비행하는 동안 수신기(AR637TA 포함) 및 Spektrum AirWare ™ 장착 송신기(DX6e 및 8e, DX6 G2/3 및 8 G2, DX9, NX6, 8 및 10, iX12, iX20 등 포함). 또한 선택적 사용 추력 역전은 착륙 후 롤아웃을 단축하는 데 도움이 될 수 있으며 다른 특수 지상 처리 기능을 제공합니다(역전에는 7+ 채널 송신기 필요).
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_2.jpg)
A-10 64mm에는 전용 Spektrum ™ Avian ™ Dual Smart ESC가 장착되어 있어 호환을 통해 스마트 및 비스마트 배터리와 함께 배터리 전압 등을 포함하여 비행하는 동안 다양한 실시간 전원 시스템 관련 원격 측정 데이터를 제공할 수 있습니다. 비행하는 동안 수신기(AR637TA 포함) 및 Spektrum AirWare ™ 장착 송신기(DX6e 및 8e, DX6 G2/3 및 8 G2, DX9, NX6, 8 및 10, iX12, iX20 등 포함). 또한 선택적 사용 추력 역전은 착륙 후 롤아웃을 단축하는 데 도움이 될 수 있으며 다른 특수 지상 처리 기능을 제공합니다(역전에는 7+ 채널 송신기 필요).
고성능 EDF
트윈 11 블레이드 64mm 팬, 높은 RPM 브러시리스 모터 및 듀얼 40암페어 Smart ESC는 6S 3200–4000mAh 30+C LiPo 배터리와 결합하여 거의 무제한에 가까운 수직 성능과 환상적인 속도 범위를 제공합니다. 110+ MPH – 사실상 즉각적인 스로틀 반응. 이 전원 시스템은 또한 유사한 클래스 모델에 사용되는 4S 호환 전원 시스템보다 더 나은 성능과 더 긴 비행 시간을 제공합니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_3.jpg)
트윈 11 블레이드 64mm 팬, 높은 RPM 브러시리스 모터 및 듀얼 40암페어 Smart ESC는 6S 3200–4000mAh 30+C LiPo 배터리와 결합하여 거의 무제한에 가까운 수직 성능과 환상적인 속도 범위를 제공합니다. 110+ MPH – 사실상 즉각적인 스로틀 반응. 이 전원 시스템은 또한 유사한 클래스 모델에 사용되는 4S 호환 전원 시스템보다 더 나은 성능과 더 긴 비행 시간을 제공합니다.
저울 세부 정보
A-10 Twin 64mm EDF는 몰딩된 패널 라인과 해치, 총 세부 사항, 착탈식 무장을 포함하여 정확한 윤곽과 풍부한 스케일 세부 사항을 특징으로 합니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_4.jpg)
A-10 Twin 64mm EDF는 몰딩된 패널 라인과 해치, 총 세부 사항, 착탈식 무장을 포함하여 정확한 윤곽과 풍부한 스케일 세부 사항을 특징으로 합니다.
기능적 특징
공장에서 설치된 LED 내비게이션 라이트, 작동 플랩 및 트윈 러더는 경험을 다른 수준으로 끌어올리는 기능적 기능입니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_5.jpg)
공장에서 설치된 LED 내비게이션 라이트, 작동 플랩 및 트윈 러더는 경험을 다른 수준으로 끌어올리는 기능적 기능입니다.
가능한 기어
공장에서 설치된 전기 견인기는 포장된 활주로와 잘 다듬어진 잔디를 포함하여 다양한 표면에서 비행할 수 있게 해주는 충격 흡수 스트럿을 비롯한 내구성 있는 금속 구성 요소가 장착되어 있습니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_6.jpg)
공장에서 설치된 전기 견인기는 포장된 활주로와 잘 다듬어진 잔디를 포함하여 다양한 표면에서 비행할 수 있게 해주는 충격 흡수 스트럿을 비롯한 내구성 있는 금속 구성 요소가 장착되어 있습니다.
내구성이 뛰어난 정밀도
완전히 성형된 EPO 소재로 제작되어 가벼우면서도 내구성이 뛰어난 형태로 복잡한 디테일과 모양을 복제할 수 있습니다. 그 결과 유지 관리가 쉽고 가능한 최고의 비행 경험을 제공하는 뛰어난 저울 외관과 볼 링크가 장착된 연결 장치가 있는 공장에서 설치된 서보가 모든 속도에서 선명하고 정밀한 제어를 제공합니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_7.jpg)
완전히 성형된 EPO 소재로 제작되어 가벼우면서도 내구성이 뛰어난 형태로 복잡한 디테일과 모양을 복제할 수 있습니다. 그 결과 유지 관리가 쉽고 가능한 최고의 비행 경험을 제공하는 뛰어난 저울 외관과 볼 링크가 장착된 연결 장치가 있는 공장에서 설치된 서보가 모든 속도에서 선명하고 정밀한 제어를 제공합니다.
추가 편의성
일체형 복합재 강화 날개는 혁신적인 핸즈프리 연결 시스템 덕분에 보관 및 운반을 위해 설치 및 제거가 쉽습니다. 그리고 편리한 상단 장착 해치로 배터리를 빠르고 쉽게 설치하고 제거할 수 있습니다.
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/PDPImages/EFL011500_PP_12.jpg)
일체형 복합재 강화 날개는 혁신적인 핸즈프리 연결 시스템 덕분에 보관 및 운반을 위해 설치 및 제거가 쉽습니다. 그리고 편리한 상단 장착 해치로 배터리를 빠르고 쉽게 설치하고 제거할 수 있습니다.
독특한 트림 방식
공장 적용 페인트 및 데칼 마감은 90년대 초반 일부 A-10 항공기에 사용되었던 희귀한 "Flipper" 3색 회색 위장에서 영감을 얻었으며 어디를 가든 자랑스럽게 자랑할 모델을 만듭니다. .
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-us-Library/default/dw13c3e9c5/images/spm-as3x-safe-logo-desktop.svg "안전한 기술")
Bind-N-Fly 완료 레벨 이점이미 Spectrum™ 송신기를 소유하고 계십니까? Bind-N-Fly(BNF) 항공기는 그 어느 때보다 쉽게 최고의 조종 경험을 통해 신속하게 공중에 진입할 수 있게 해줍니다. 그들은 전원 시스템, 서보 및 Spektrum 2.4GHz 수신기가 설치된 상태로 상자에서 나오므로 수신기를 호환되는 송신기에 바인딩하고 최종 조립을 완료하고 비행하기만 하면 됩니다!
이 Bind-N-Fly 기본 모델에는 배후에서 작동하여 바람과 난기류의 영향을 완화하는 AS3X(Artificial Stabilization–3-aXis) 기술을 특징으로 하는 Spektrum 2.4GHz DSMX® 수신기가 장착되어 있습니다. 그 결과 훨씬 더 크고 전문적으로 조정된 항공기를 조종하는 듯한 느낌을 주는 안정감과 정확성이 높아졌습니다.
이것이 해당 유형의 첫 번째 모델이거나 비행기에 익숙해지는 동안 추가 안전 마진을 원하는 경우 수신기에 내장된 선택적 사용 SAFE ® Select 비행 범위 보호 기술을 활성화할 수 있습니다. 프로그래밍이 필요하지 않습니다. 설명서에 지시된 대로 바인딩 순서를 변경하기만 하면 됩니다.
SAFE Select를 활성화하면 다음과 같은 이점이 있습니다.
피치 및 뱅크 각도 제한
- 이러한 엔벨로프 제한은 비행기가 거꾸로 구르거나 피칭하는 것을 방지합니다. 또한 과도한 상승 또는 급강하 각도를 방지합니다.
자동 셀프 레벨링
- 스틱을 떼고 중앙 위치에 있으면 비행기가 즉시 수평 비행으로 돌아와 수평 비행을 유지합니다. 또한 이륙/이륙 및 착륙 중에 날개를 수평으로 유지하는 데 도움이 됩니다.
손쉬운 스위치 할당 - 복잡한 프로그래밍 불필요
- SAFE Select 기능을 켜고 끄기 위해 송신기 스위치를 할당하는 간단한 절차는 복잡한 프로그래밍이 필요하지 않으며 몇 초 밖에 걸리지 않습니다.
SAFE Select 기능을 사용하지 않으려면 수신기를 정상적으로 바인딩하면 표준 AS3X 수신기처럼 작동합니다.
상품 무게 22.2V 4000mAh 6S 50C 배터리 포함 82oz(2324g); 61온스(1732g) 배터리 제외 최소 필수 라디오 풀레인지 6–8+ 채널 DSMX®/DSM2® 라디오 별도 판매 기술 스마트, AS3X 및 안전 대략적인 조립 시간 1시간 미만 대략적인 비행 시간 3.5~4분 플랩 예 재료 EPO 후퇴 포함 전원 유형 전동 서보 포함 스킬 레벨 2 단계 트리밍 구성표 색상 "Flipper" 위장 트림 체계 및 마감 날개 길이 45.24"(1149mm) 팬 크기 64mm EDF 착륙 장치 예 모터 유형 무브러시 속도 제어 포함 윙 영역 340평방인치(21.9평방미터) LiPo 호환성 6S CG(무게 중심) 동체의 날개 앞쪽 가장자리에서 2-3/16 - 2-3/4인치(55-70mm) 완료 수준 Bind-N-Fly 기본 최소 속도 제어 40A 브러시리스 ESC 권장 모터 배터리 6S LiPo 3200 - 4000mAh 충전기 별도 판매 수화기 포함 배터리 별도 판매 커넥터 유형 IC5 모터 크기 (2) 2840-2200Kv 제품 길이 41.77"(1061mm)
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dwf9800850/Images/EFL/EFL011500_A16_AXLU8FTP.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw49f77d1d/Images/EFL/EFL011500_A18_AXLU8FTP.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw980ce70b/Images/EFL/EFL011500_A6_AXLU8FTP.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dw205fd086/Images/EFL/EFL011500_A7_AXLU8FTP.jpg?sw=800&sh=800&sm=fit)
![[팰콘샵] EFL011500 [E-FLITE(Blade)] A-10 Thunderbolt II Twin 64mm EDF BNF Basic with AS3X and SAFE Select](https://www.horizonhobby.com/dw/image/v2/BFBR_PRD/on/demandware.static/-/Sites-horizon-master/default/dwe053d3b3/Images/EFL/EFL011500_A17_AXLU8FTP.jpg?sw=800&sh=800&sm=fit)
E-Flight 비행기 퀵가이드.
우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.
이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께
도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는
경우가 많으니 참고 하시면 되겠습니다.
우선 저희 호라이즌 제품은 RTF/BNF/PNP/ARF 제품군으로 이루어 져 있습니다. 전용 자이로 수신기 사용시에 조종기는 Spektrum 조종기만을 사용 하셔야 비행이 가능합니다. 타사 조종기와 호환은 되지 않으며 자이로 부분 또는 수신기부분을 변경하셔야 사용이 가능합니다. 변경이 불가한 제품군도 있습니다. ( UMX 급/체구가 작은드론 은 변경불가 합니다.)
1. 우선 저희쪽에서 조종기 및 비행기 셋팅 및 테스트는 완료 되어 발송됩니다.
2. 조종기를 우선 보시면 많은 은색의 스위치가 있는경우도 있습니다. 모든 스위치를 0으로 마추어 주세요. (없는경우도 있습니다.)
3. 그후 조종기 전원을 켜주신후 스로틀 (스프링 이 없는 조종스틱을 아래로 내려주세요)
4. 드론의 전원 컨넥터를 연결 합니다. 그후 평평 한 곳에 잠시 4~5 초 놔둡니다.
(이부분이 자이로 수평값을 인식 하는 시기 입니다. 이때 절대 움직이지 말아 주셔야 하며 달리는 차량 안에서 등 에서는 불가 합니다. 또한 기체의 LED 가 빠르게 깜빡일경우에는 잘못된것이니 용산알씨 기술지원 센터로 연락 부탁드립니다. ※본 매뉴얼 뒷면에 해결 방법 있습니다.)
5. 그후 기체의 LED가 깜빡이지 않고 들어와 있으면 정상 입니다.
6. 즐거운 비행 되세요!
조종기의 사용법
조종기의 스위치가 있는경우도 있고 없는경우도 있습니다. 있는경우에는 스위치 옆 라벨에 알파벳으로 되어있습니다. B스위치는 사용하는 스위치 입니다.
B스위치 – 기본적으로는 0 1 2 이렇게 되어있습니다. 이부분에서 0번이 노말 비행 상태입니다. 초급자 연습시에 사용 합니다. 1번은 중급 비행시 사용 합니다. 2번은 고속 고급자 비행을 하실때 사용 하게 됩니다. 단 1/2 번 스위치가 켜지게 되면 기체는 배면 비행도 가능하게 됩니다.. (주의)
그외 조종 스틱의 좌측 상하 / 좌우 or 우측 상하 / 좌우 의 주변에는 버튼 또는 레바가 있습니다.
이부분은 기체의 상하 좌우 회전에 있어 미세조종 입니다. 한쪽으로 흐르거나 하는 부분을 보정하는 버튼,레바 입니다. 흐르는 방향의 반대로 2~3클릭씩 옴겨주세요.
<바인딩방법>
기본적으로 바인딩은 기체와 조종기 연결이 끊어져 수신기의 LED가 빠르게 점멸 또는 LED가 켜지지 않는경우에 해주시는 것 입니다.
바인딩 방식은 2가지로 있습니다.
작은기체 (수신기가 통합으로서 없는경우)
1. 조종기는 전원이 꺼져있는 상태에서 기체 전원만 켭니다.
2. 수초후에 기체의 LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
그외 수신기가 있거나 자이로 통합 수신기 인경우
1. 조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)
2. 그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
공장 적용 페인트 및 데칼 마감은 90년대 초반 일부 A-10 항공기에 사용되었던 희귀한 "Flipper" 3색 회색 위장에서 영감을 얻었으며 어디를 가든 자랑스럽게 자랑할 모델을 만듭니다. .
이미 Spectrum™ 송신기를 소유하고 계십니까? Bind-N-Fly(BNF) 항공기는 그 어느 때보다 쉽게 최고의 조종 경험을 통해 신속하게 공중에 진입할 수 있게 해줍니다. 그들은 전원 시스템, 서보 및 Spektrum 2.4GHz 수신기가 설치된 상태로 상자에서 나오므로 수신기를 호환되는 송신기에 바인딩하고 최종 조립을 완료하고 비행하기만 하면 됩니다!
이 Bind-N-Fly 기본 모델에는 배후에서 작동하여 바람과 난기류의 영향을 완화하는 AS3X(Artificial Stabilization–3-aXis) 기술을 특징으로 하는 Spektrum 2.4GHz DSMX® 수신기가 장착되어 있습니다. 그 결과 훨씬 더 크고 전문적으로 조정된 항공기를 조종하는 듯한 느낌을 주는 안정감과 정확성이 높아졌습니다.
이것이 해당 유형의 첫 번째 모델이거나 비행기에 익숙해지는 동안 추가 안전 마진을 원하는 경우 수신기에 내장된 선택적 사용 SAFE ® Select 비행 범위 보호 기술을 활성화할 수 있습니다. 프로그래밍이 필요하지 않습니다. 설명서에 지시된 대로 바인딩 순서를 변경하기만 하면 됩니다.
SAFE Select를 활성화하면 다음과 같은 이점이 있습니다.
피치 및 뱅크 각도 제한
- 이러한 엔벨로프 제한은 비행기가 거꾸로 구르거나 피칭하는 것을 방지합니다. 또한 과도한 상승 또는 급강하 각도를 방지합니다.
자동 셀프 레벨링
- 스틱을 떼고 중앙 위치에 있으면 비행기가 즉시 수평 비행으로 돌아와 수평 비행을 유지합니다. 또한 이륙/이륙 및 착륙 중에 날개를 수평으로 유지하는 데 도움이 됩니다.
손쉬운 스위치 할당 - 복잡한 프로그래밍 불필요
- SAFE Select 기능을 켜고 끄기 위해 송신기 스위치를 할당하는 간단한 절차는 복잡한 프로그래밍이 필요하지 않으며 몇 초 밖에 걸리지 않습니다.
SAFE Select 기능을 사용하지 않으려면 수신기를 정상적으로 바인딩하면 표준 AS3X 수신기처럼 작동합니다.
| 상품 무게 | 22.2V 4000mAh 6S 50C 배터리 포함 82oz(2324g); 61온스(1732g) 배터리 제외 |
| 최소 필수 라디오 | 풀레인지 6–8+ 채널 DSMX®/DSM2® |
| 라디오 | 별도 판매 |
| 기술 | 스마트, AS3X 및 안전 |
| 대략적인 조립 시간 | 1시간 미만 |
| 대략적인 비행 시간 | 3.5~4분 |
| 플랩 | 예 |
| 재료 | EPO |
| 후퇴 | 포함 |
| 전원 유형 | 전동 |
| 서보 | 포함 |
| 스킬 레벨 | 2 단계 |
| 트리밍 구성표 색상 | "Flipper" 위장 트림 체계 및 마감 |
| 날개 길이 | 45.24"(1149mm) |
| 팬 크기 | 64mm EDF |
| 착륙 장치 | 예 |
| 모터 유형 | 무브러시 |
| 속도 제어 | 포함 |
| 윙 영역 | 340평방인치(21.9평방미터) |
| LiPo 호환성 | 6S |
| CG(무게 중심) | 동체의 날개 앞쪽 가장자리에서 2-3/16 - 2-3/4인치(55-70mm) |
| 완료 수준 | Bind-N-Fly 기본 |
| 최소 속도 제어 | 40A 브러시리스 ESC |
| 권장 모터 배터리 | 6S LiPo 3200 - 4000mAh |
| 충전기 | 별도 판매 |
| 수화기 | 포함 |
| 배터리 | 별도 판매 |
| 커넥터 유형 | IC5 |
| 모터 크기 | (2) 2840-2200Kv |
| 제품 길이 | 41.77"(1061mm) |
E-Flight 비행기 퀵가이드.
우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.
이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께
도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는
경우가 많으니 참고 하시면 되겠습니다.
우선 저희 호라이즌 제품은 RTF/BNF/PNP/ARF 제품군으로 이루어 져 있습니다. 전용 자이로 수신기 사용시에 조종기는 Spektrum 조종기만을 사용 하셔야 비행이 가능합니다. 타사 조종기와 호환은 되지 않으며 자이로 부분 또는 수신기부분을 변경하셔야 사용이 가능합니다. 변경이 불가한 제품군도 있습니다. ( UMX 급/체구가 작은드론 은 변경불가 합니다.)
1. 우선 저희쪽에서 조종기 및 비행기 셋팅 및 테스트는 완료 되어 발송됩니다.
2. 조종기를 우선 보시면 많은 은색의 스위치가 있는경우도 있습니다. 모든 스위치를 0으로 마추어 주세요. (없는경우도 있습니다.)
3. 그후 조종기 전원을 켜주신후 스로틀 (스프링 이 없는 조종스틱을 아래로 내려주세요)
4. 드론의 전원 컨넥터를 연결 합니다. 그후 평평 한 곳에 잠시 4~5 초 놔둡니다.
(이부분이 자이로 수평값을 인식 하는 시기 입니다. 이때 절대 움직이지 말아 주셔야 하며 달리는 차량 안에서 등 에서는 불가 합니다. 또한 기체의 LED 가 빠르게 깜빡일경우에는 잘못된것이니 용산알씨 기술지원 센터로 연락 부탁드립니다. ※본 매뉴얼 뒷면에 해결 방법 있습니다.)
5. 그후 기체의 LED가 깜빡이지 않고 들어와 있으면 정상 입니다.
6. 즐거운 비행 되세요!
조종기의 사용법
조종기의 스위치가 있는경우도 있고 없는경우도 있습니다. 있는경우에는 스위치 옆 라벨에 알파벳으로 되어있습니다. B스위치는 사용하는 스위치 입니다.
B스위치 – 기본적으로는 0 1 2 이렇게 되어있습니다. 이부분에서 0번이 노말 비행 상태입니다. 초급자 연습시에 사용 합니다. 1번은 중급 비행시 사용 합니다. 2번은 고속 고급자 비행을 하실때 사용 하게 됩니다. 단 1/2 번 스위치가 켜지게 되면 기체는 배면 비행도 가능하게 됩니다.. (주의)
그외 조종 스틱의 좌측 상하 / 좌우 or 우측 상하 / 좌우 의 주변에는 버튼 또는 레바가 있습니다.
이부분은 기체의 상하 좌우 회전에 있어 미세조종 입니다. 한쪽으로 흐르거나 하는 부분을 보정하는 버튼,레바 입니다. 흐르는 방향의 반대로 2~3클릭씩 옴겨주세요.
<바인딩방법>
기본적으로 바인딩은 기체와 조종기 연결이 끊어져 수신기의 LED가 빠르게 점멸 또는 LED가 켜지지 않는경우에 해주시는 것 입니다.
바인딩 방식은 2가지로 있습니다.
작은기체 (수신기가 통합으로서 없는경우)
1. 조종기는 전원이 꺼져있는 상태에서 기체 전원만 켭니다.
2. 수초후에 기체의 LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
그외 수신기가 있거나 자이로 통합 수신기 인경우
1. 조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)
2. 그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.
3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
