Bind-N-Fly ^® 완료 레벨 이점

이미 Spectrum ^™ 송신기를 소유하고 계십니까? Bind-N-Fly(BNF) 항공기는 그 어느 때보다 쉽게 ​​최고의 조종 경험을 통해 신속하게 공중에 진입할 수 있게 해줍니다. 그들은 전원 시스템, 서보 및 Spektrum 2.4GHz 수신기가 설치된 상태로 상자에서 나오므로 수신기를 호환되는 송신기에 바인딩하고 최종 조립을 완료하고 비행하기만 하면 됩니다!

독점 기술

이 BNF ^® Basic 버전에는 독점적인 Spektrum ^™ AS3X ^® 및 SAFE ^® Select 기술이 장착되어 있습니다. AS3X는 보이지 않는 곳에서 작동하여 바람과 난기류의 영향을 완화하여 훨씬 더 큰 비행기를 조종하고 있는 것처럼 느껴지는 고정된 느낌을 전달합니다. 선택적 사용 SAFE Select는 스위치 플립에서 켜고 끌 수 있는 자동 셀프 레벨링과 함께 피치 및 뱅크 각도 제한을 제공합니다! SAFE Select 기능을 사용하지 않으려면 수신기를 정상적으로 바인딩하면 AS3X만 활성화됩니다.

스마트 기술

이 P-47 Razorback 1.2m에는 모터 RPM, 전류, 배터리 전압 등을 포함하여 다양한 실시간 전원 시스템 관련 원격 측정 데이터를 스마트 및 비스마트로 제공할 수 있는 전용 Spektrum ™ Avian ™ Smart Lite ESC가 장착 ^되어 있습니다 ^. 배터리 – 호환 수신기(AR631 포함) 및 Spektrum AirWare ^™ 장착 송신기(DX6e 및 8e, DX6 G2/3 및 8 G2, DX9, NX6, 8 및 10, iX12, iX14, iX20 등 포함)를 통해 파리.

다재다능한 힘

공장에서 설치된 브러시리스 전원 시스템은 70암페어 Spektrum ^™ Avian ^™ Smart Lite ESC와 특별히 조정된 모터 및 3S 2200mAh LiPo 배터리로 풍부한 추력을 제공하는 4날 지지대 또는 더 빠른 속도와 무제한 수직 성능을 제공합니다. 수정이나 업그레이드가 필요 없는 최대 4S 3200mAh 배터리로

풍부한 스케일 디테일

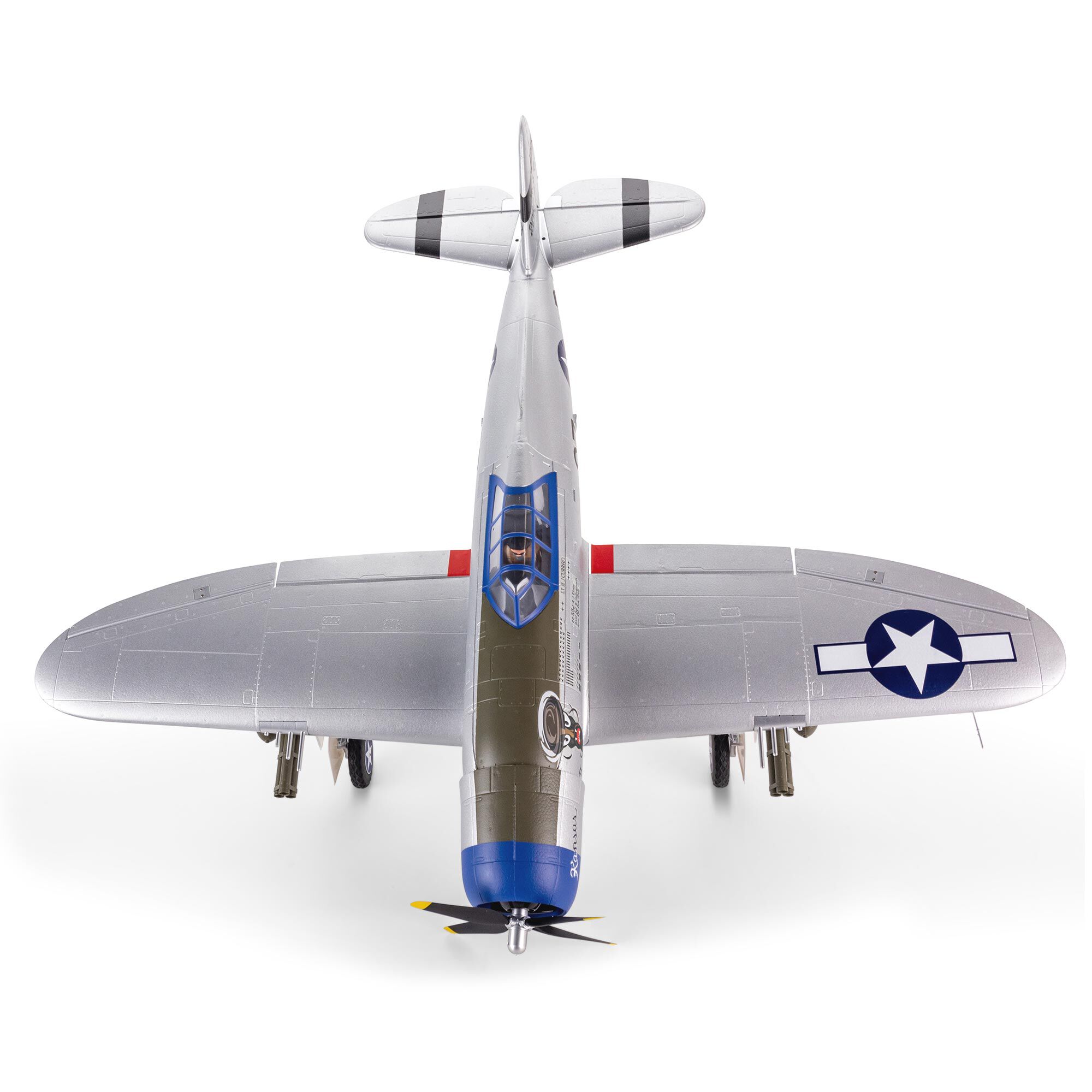

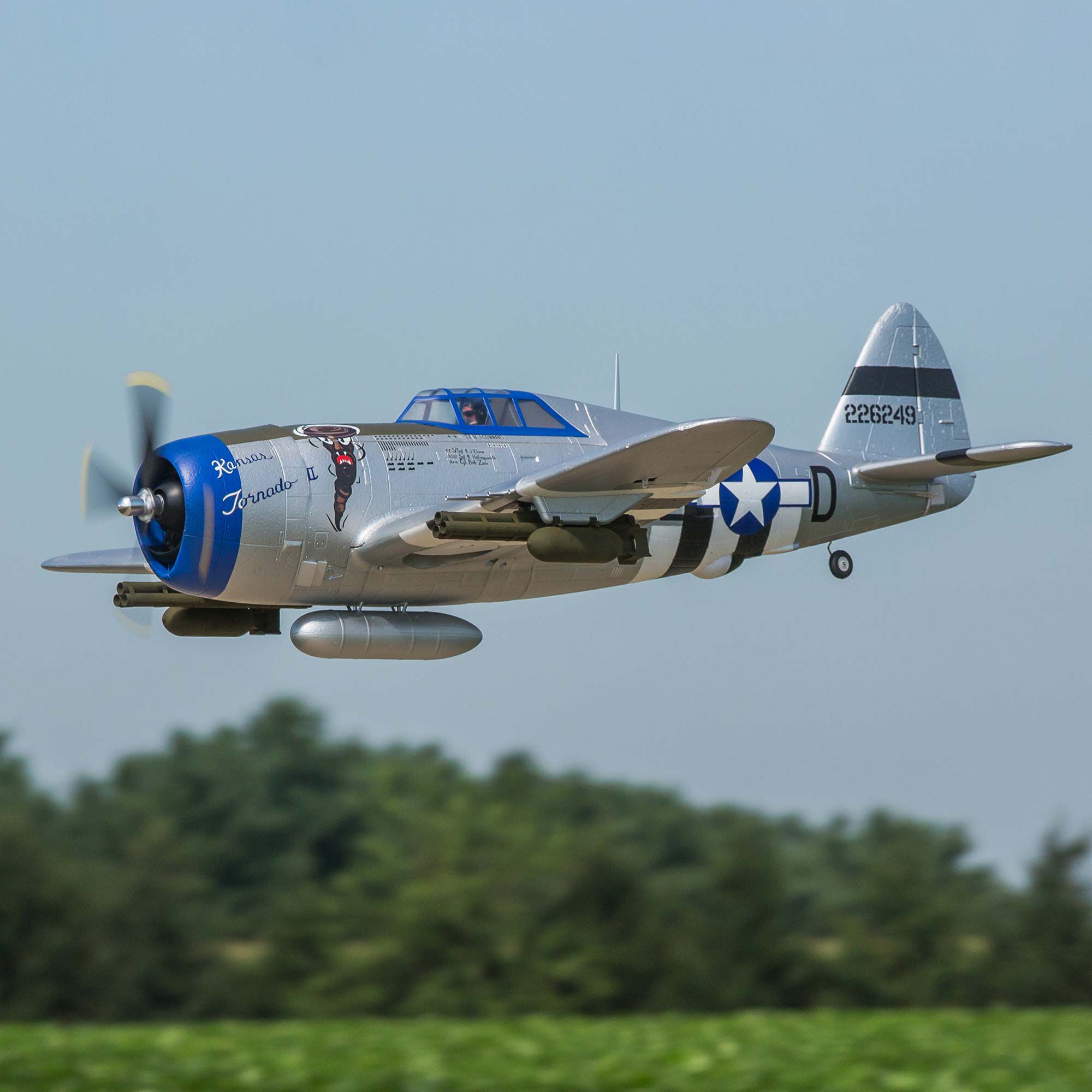

가벼우면서도 내구성이 뛰어나고 복합재로 강화되고 완전히 성형된 EPO 기체에는 패널 라인, 파일럿 피규어 등을 포함한 풍부한 스케일 디테일이 장착되어 있습니다. 또한 접착제나 도구 없이 빠르고 쉽게 설치/제거할 수 있는 선택적 사용 드롭 탱크, 폭탄 및 로켓 발사기가 포함되어 있습니다.

기능 척도 기능

스트럿 커버와 함께 공장에서 설치된 리트랙트와 작동 플랩은 경험을 다른 수준으로 끌어올리는 기능적 스케일 기능입니다.

상징적인 트림 방식

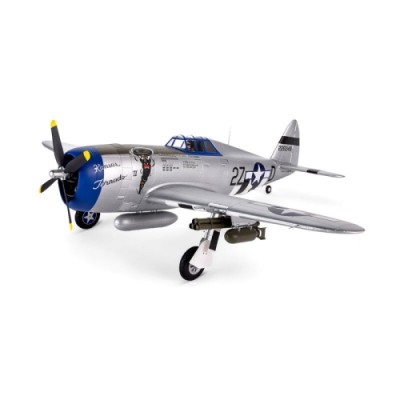

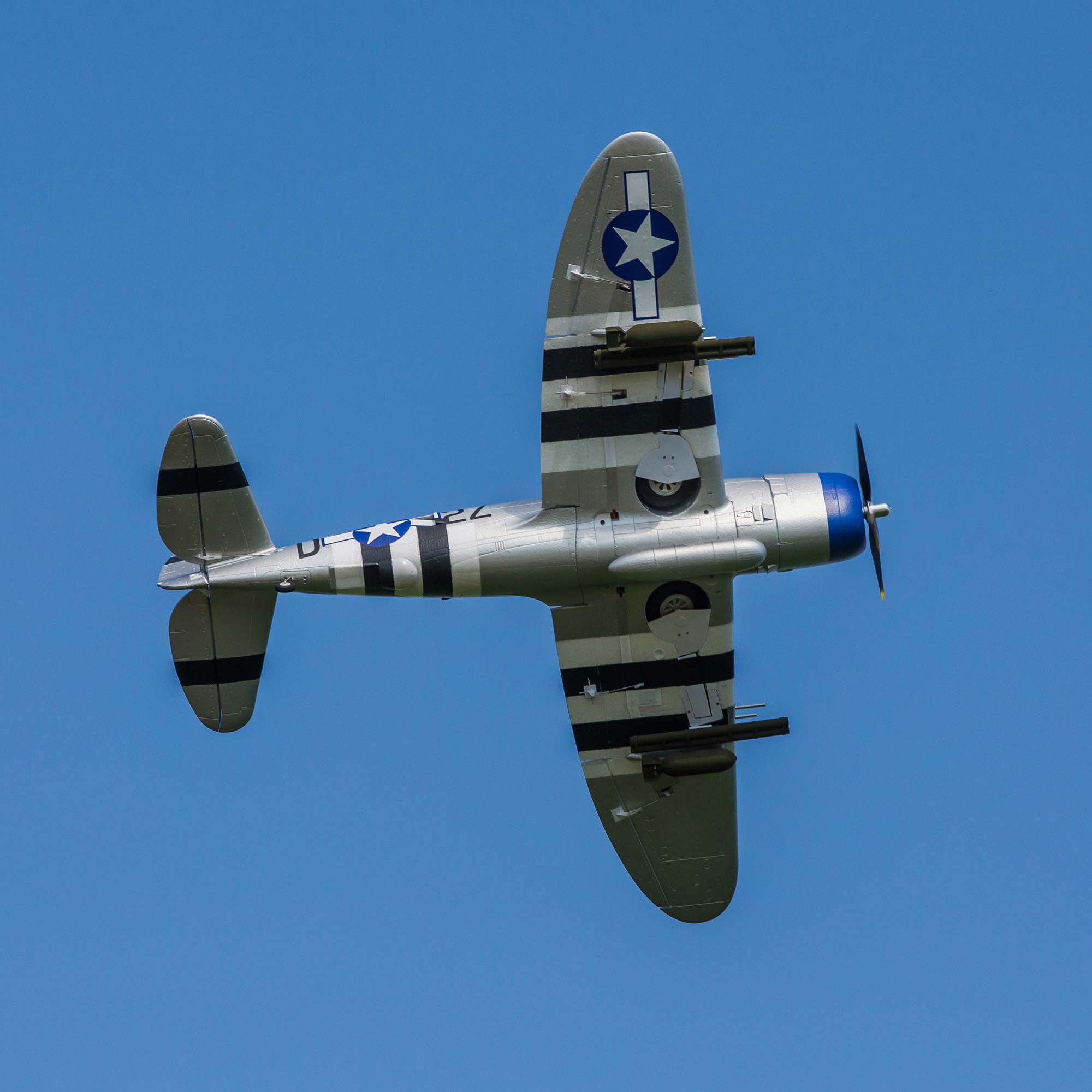

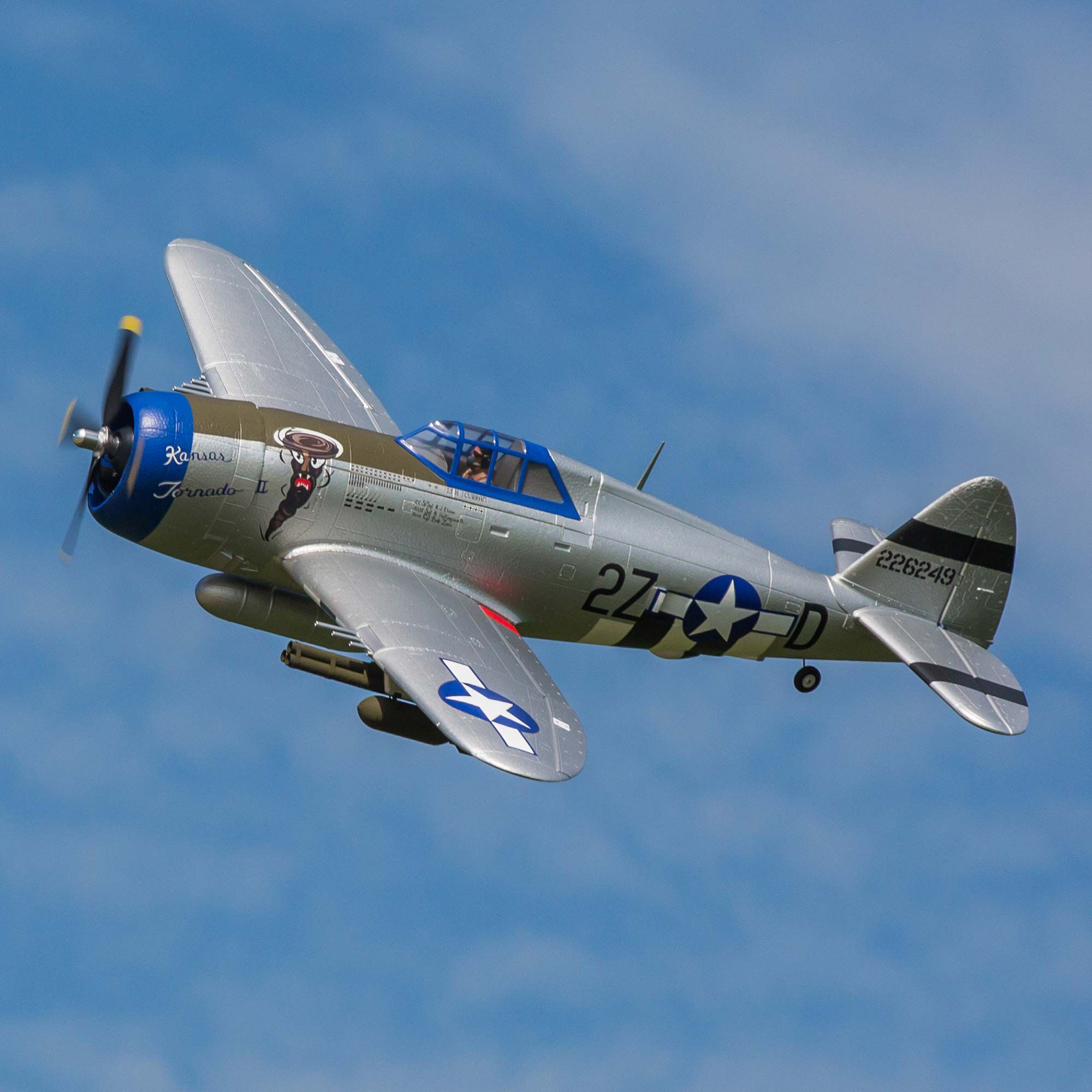

하워드 커란 대위가 제2차 세계대전 당시 405전투단 510비행대와 함께 비행한 P-47을 기반으로 한 "캔자스 토네이도 II" 계획으로 공장에서 완성되었습니다.

쉬운 조립

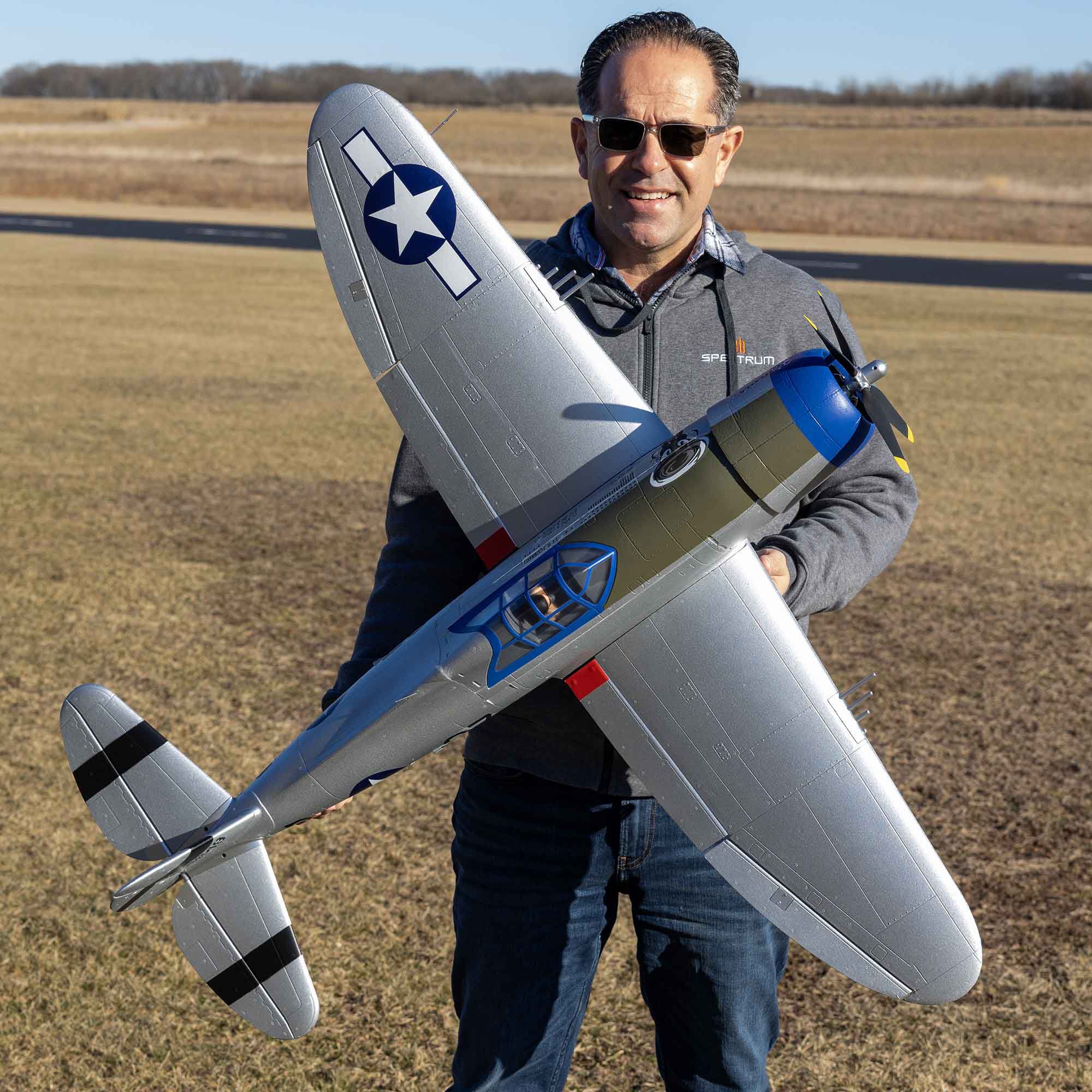

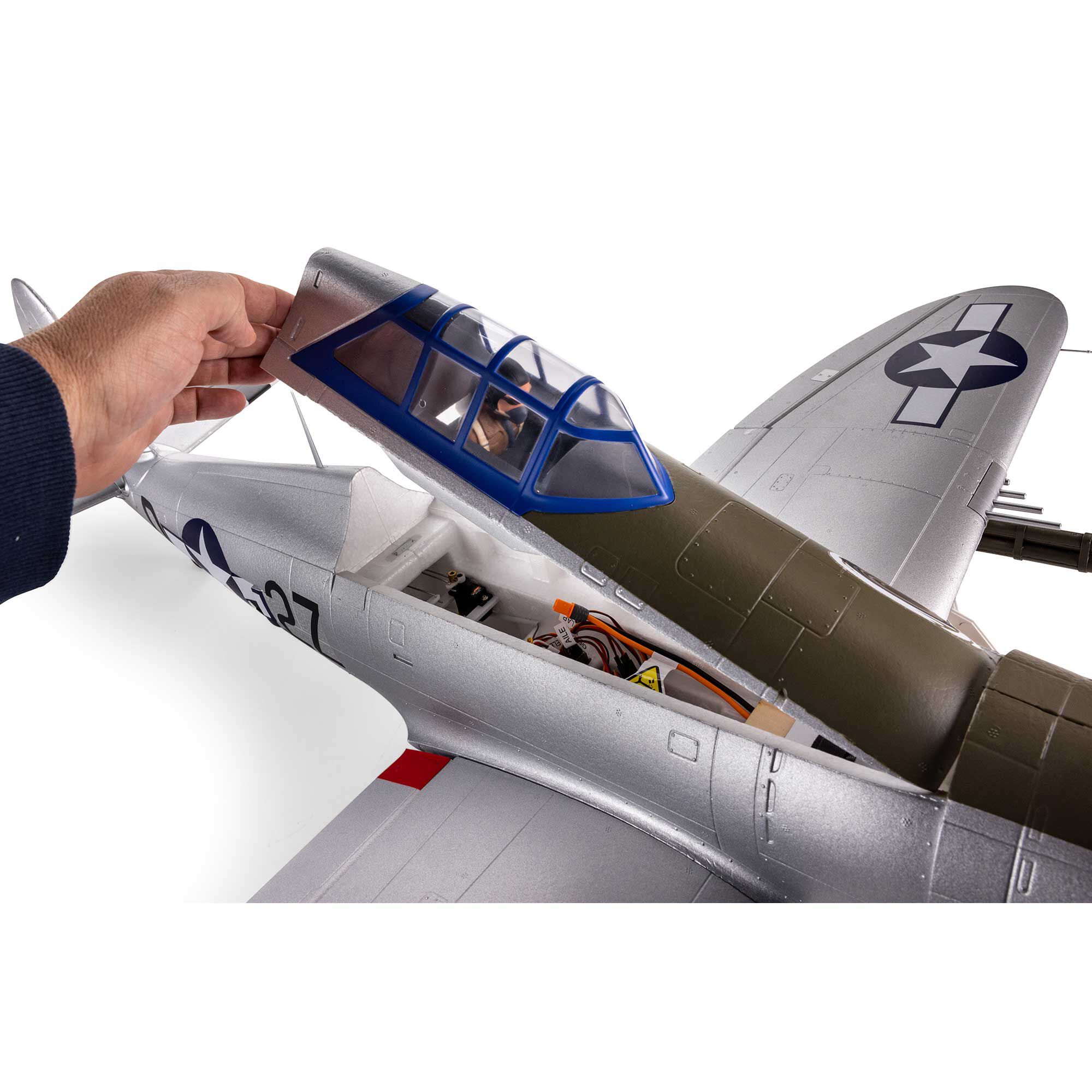

최종 조립에는 접착제가 필요하지 않으며 P-47 Razorback 1.2m는 배터리를 충전하는 데 걸리는 시간보다 짧은 시간에 비행 준비가 완료됩니다! 그리고 거의 모든 차량에 완전히 조립되어 들어갈 수 있는 편리한 크기이지만 날개를 제거하여 보관과 운반을 훨씬 더 쉽게 할 수도 있습니다.

기술 수준 2 – 약간의 경험 필요

이와 같은 스킬 레벨 2 항공기는 유사한 클래스 모델을 조립, 설정 및 비행할 수 있는 기술과 경험이 이미 있는 RC 조종사에게 적합합니다. 그리고 이것이 "풀 하우스" P-47 모델을 비행하는 가장 쉬운 방법이지만, 초보 조종사를 위한 최초의 RC 항공기나 낮은 시간의 RC 조종사를 위한 "훈련기 다음 단계" 모델로는 적합하지 않습니다. 비행을 시도하기 전에 E-flite T-28 Trojan 1.1m, RV-7 1.1m, Commander mPd 1.4m 또는 기타 유사한 클래스 모델과 같은 고성능 및 저익 모델을 성공적으로 비행하는 데 필요한 경험과 기술이 있어야 합니다. P-47 레이저백 1.2m.

Bind-N-Fly 완료 레벨 이점

이미 Spectrum™ 송신기를 소유하고 계십니까? Bind-N-Fly(BNF) 항공기는 그 어느 때보다 쉽게 ​​최고의 조종 경험을 통해 신속하게 공중에 진입할 수 있게 해줍니다. 그들은 전원 시스템, 서보 및 Spektrum 2.4GHz 수신기가 설치된 상태로 상자에서 나오므로 수신기를 호환되는 송신기에 바인딩하고 최종 조립을 완료하고 비행하기만 하면 됩니다!

이 Bind-N-Fly 기본 모델에는 배후에서 작동하여 바람과 난기류의 영향을 완화하는 AS3X(Artificial Stabilization–3-aXis) 기술을 특징으로 하는 Spektrum 2.4GHz DSMX® 수신기가 장착되어 있습니다. 그 결과 훨씬 더 크고 전문적으로 조정된 항공기를 조종하는 듯한 느낌을 주는 안정감과 정확성이 높아졌습니다.

이것이 해당 유형의 첫 번째 모델이거나 비행기에 익숙해지는 동안 추가 안전 마진을 원하는 경우 수신기에 내장된 선택적 사용 SAFE ® Select 비행 범위 보호 기술을 활성화할 수 있습니다. 프로그래밍이 필요하지 않습니다. 설명서에 지시된 대로 바인딩 순서를 변경하기만 하면 됩니다.

SAFE Select를 활성화하면 다음과 같은 이점이 있습니다.

피치 및 뱅크 각도 제한

• 이러한 엔벨로프 제한은 비행기가 거꾸로 구르거나 피칭하는 것을 방지합니다. 또한 과도한 상승 또는 급강하 각도를 방지합니다.

자동 셀프 레벨링

• 스틱을 떼고 중앙 위치에 있으면 비행기가 즉시 수평 비행으로 돌아와 수평 비행을 유지합니다. 또한 이륙/이륙 및 착륙 중에 날개를 수평으로 유지하는 데 도움이 됩니다.

손쉬운 스위치 할당 - 복잡한 프로그래밍 불필요

• SAFE Select 기능을 켜고 끄기 위해 송신기 스위치를 할당하는 간단한 절차는 복잡한 프로그래밍이 필요하지 않으며 몇 초 밖에 걸리지 않습니다.

SAFE Select 기능을 사용하지 않으려면 수신기를 정상적으로 바인딩하면 표준 AS3X 수신기처럼 작동합니다.

전원 유형	전동
서보	포함
스킬 레벨	2 단계
날개 길이	47.24"(1200mm)
충전기	별도 판매
상품 무게	권장 배터리 포함 62.72oz(1778g)
대략적인 조립 시간	1시간 미만
플랩	예
재료	EPO
후퇴	포함
LiPo 호환성	3S, 4S
완료 수준	Bind-N-Fly 기본
프로펠러 크기	10.5 x 8, 4 블레이드
권장 모터 배터리	IC3 커넥터가 있는 14.8V 2200mAh 4S 50C 스마트 G2 LiPo 배터리
최소 필수 라디오	전범위 6–7+ 채널 스펙트럼 DSMX®/DSM2® 호환 송신기
라디오	별도 판매
수화기	포함
모터 유형	무브러시
속도 제어	포함
기술	스마트, AS3X 및 안전
배터리	별도 판매
커넥터 유형	IC3
제품 길이	41.97"(1066mm)

E-Flight 비행기 퀵가이드.

우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.

이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께

도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는

경우가 많으니 참고 하시면 되겠습니다.

우선 저희 호라이즌 제품은 RTF/BNF/PNP/ARF 제품군으로 이루어 져 있습니다. 전용 자이로 수신기 사용시에 조종기는 Spektrum 조종기만을 사용 하셔야 비행이 가능합니다. 타사 조종기와 호환은 되지 않으며 자이로 부분 또는 수신기부분을 변경하셔야 사용이 가능합니다. 변경이 불가한 제품군도 있습니다. ( UMX 급/체구가 작은드론 은 변경불가 합니다.)

1. 우선 저희쪽에서 조종기 및 비행기 셋팅 및 테스트는 완료 되어 발송됩니다.

2. 조종기를 우선 보시면 많은 은색의 스위치가 있는경우도 있습니다. 모든 스위치를 0으로 마추어 주세요. (없는경우도 있습니다.)

3. 그후 조종기 전원을 켜주신후 스로틀 (스프링 이 없는 조종스틱을 아래로 내려주세요)

4. 드론의 전원 컨넥터를 연결 합니다. 그후 평평 한 곳에 잠시 4~5 초 놔둡니다.

(이부분이 자이로 수평값을 인식 하는 시기 입니다. 이때 절대 움직이지 말아 주셔야 하며 달리는 차량 안에서 등 에서는 불가 합니다. 또한 기체의 LED 가 빠르게 깜빡일경우에는 잘못된것이니 용산알씨 기술지원 센터로 연락 부탁드립니다. ※본 매뉴얼 뒷면에 해결 방법 있습니다.)

5. 그후 기체의 LED가 깜빡이지 않고 들어와 있으면 정상 입니다.

6. 즐거운 비행 되세요!

조종기의 사용법

조종기의 스위치가 있는경우도 있고 없는경우도 있습니다. 있는경우에는 스위치 옆 라벨에 알파벳으로 되어있습니다. B스위치는 사용하는 스위치 입니다.

B스위치 – 기본적으로는 0 1 2 이렇게 되어있습니다. 이부분에서 0번이 노말 비행 상태입니다. 초급자 연습시에 사용 합니다. 1번은 중급 비행시 사용 합니다. 2번은 고속 고급자 비행을 하실때 사용 하게 됩니다. 단 1/2 번 스위치가 켜지게 되면 기체는 배면 비행도 가능하게 됩니다.. (주의)

그외 조종 스틱의 좌측 상하 / 좌우 or 우측 상하 / 좌우 의 주변에는 버튼 또는 레바가 있습니다.

이부분은 기체의 상하 좌우 회전에 있어 미세조종 입니다. 한쪽으로 흐르거나 하는 부분을 보정하는 버튼,레바 입니다. 흐르는 방향의 반대로 2~3클릭씩 옴겨주세요.

<바인딩방법>

기본적으로 바인딩은 기체와 조종기 연결이 끊어져 수신기의 LED가 빠르게 점멸 또는 LED가 켜지지 않는경우에 해주시는 것 입니다.

바인딩 방식은 2가지로 있습니다.

작은기체 (수신기가 통합으로서 없는경우)

1. 조종기는 전원이 꺼져있는 상태에서 기체 전원만 켭니다.

2. 수초후에 기체의 LED가 빠르게 점멸 합니다.

3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.

4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.

그외 수신기가 있거나 자이로 통합 수신기 인경우

1. 조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)

2. 그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.

3. 기체와 약 50Cm 떨어져 있는 상태에서 조종기 죄측 상부에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.

4. 조종기에서 바인딩! ……. DXM**** ……….. 바인딩 컴플릿 이라는 메시지가 출력 됩니다.
