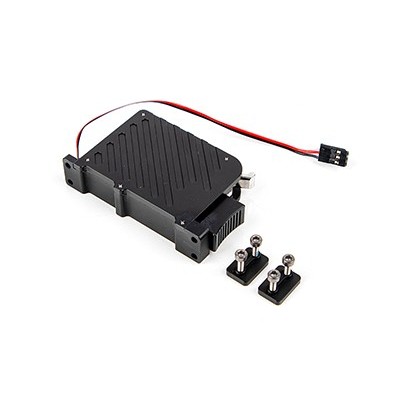

![[팰콘샵] TL2965 [TR] 고품질 낙하산 드롭용 디스펜서 모듈 (20kg / 실수로 낙하물이 투하되지 않도록 개선된 제품)](/shop/data/goods/1763438095209.jpg)
상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
TAROT High Grade Paradrop Dispenser Module for Drone(20Kg/Insurance Version)
Tarot사의 전자식 퀵 노치 타입 파라드롭 디스펜서 시스템.
세이프티 기능이 추가된 Insurance 버젼으로서 실수로 낙하물이 투하되지 않도록 개선된 제품.
파라드롭 장치를 원터치로 체결하게 되어 있으며, 조종기 Aux 단자의 PWM 신호로 Release가 가능합니다.
노멀 20Kg 최대 50kg까지 하중을 버틸 수 있도록 설계되어 있습니다.
- Tarot사의 고 하중 파라드롭 디스펜서 20Kg/50Kg 세이프티 기능이 추가된 버젼.
- 새로운 Insurance 메커니즘이 추가된 전자식 파라드롭 시스템.
- 실수로 투하물에 기구가 닿는 문제를 원천적으로 차단함.
- 드롭 전 (1초 이내) PWM 트리거 시그널로 세이프티 해제 후, 공중 투하 기능을 실행 합니다.
- 1초간 타임 아웃 후, 세이프티 상태로 되돌아 갑니다.
- 본 기구물은 6063 듀랄루민 및 304 Steinless Steel로 제작되어 매우 가벼우면서도 강력한 내구도를 가지고 있습니다.
- 기계식 레버 설계 원리를 채택하여 구동 메커니즘에 필요한 출력 전력을 최소화.
- ParaDrop장치의 컴팩트한 크기와 레버 조인트 구조는 고하중 중량으로 인한 끼임이 발생 하지 않습니다.
- 사용 환경에 따라 본 모듈을 병렬로 여러개 장착 할 수 있으며 순차적 제어가 가능합니다.
<조작 방법 및 LED 상태 표시>
- 본 제품은 표준 PWM (1000~2000us) 내에서 동작합니다.
1. ParaDrop 장치에 PWM 신호가 입력되지 않는 경우, 붉은색 LED가 깜박입니다.
2. ParaDrop 장치에 PWM 신호가 입력되어도 PWM 신호가 1400~1699us(토글 센터) 위치하지 않는 경우, LED가 파란색으로 깜박입니다.
PWM 신호가 중립 위치에 있으면 정상 작동 Ready 상태가 되며 붉은색 LED가 점등 합니다.
3. PWM 신호가 1700~2000us 위치로 토글시 Safety 메커니즘이 잠금 해제 되고 붉은색 LED가 꺼지며 파란색 LED가 점등 합니다.
Safety 해제 시간은 1초이며 1초 이내에 1000~1399us로 토글하지 않으면 Safety 메커니즘이 다시 동작하며 파란색 LED가 깜박입니다.
이 경우, PWM 신호를 1400~1699us로 다시 토글하면 잠금 이전 상태로 되돌아가 다시 작동 Ready 상태가 됩니다.
4. Safety 메커니즘 잠금 해제 후, 1초 이내에 PWM 신호가 1000~1399us 위치로 토글되면 낙하물 투하 명령이 실행되며 낙하물이 투하되고 나면 LED가 파란색으로 정상적으로 점등 합니다.
- Operating Voltage: DC5-12V
- Product Size: 82*51*18mm
- Weight: 103g
- Power Wastage: Standby: 0.2W (5V 0.04A), Throw: 3.7W (5V 0.74A)
- Mounting Position: 11mm * 75mm (M3 * 10-4)
- Control Method: PWM
- Wiring Method: 3P Dupont head/wire length 150mm
- Electronic Thrower ×1
- Accessory bag ×1

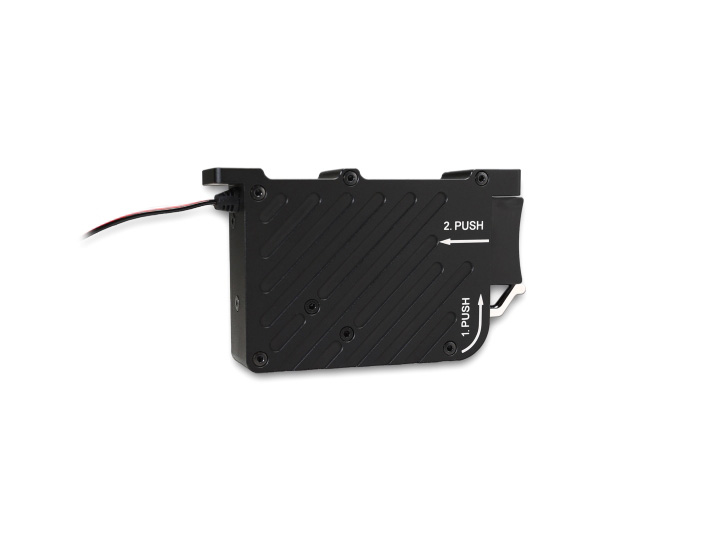

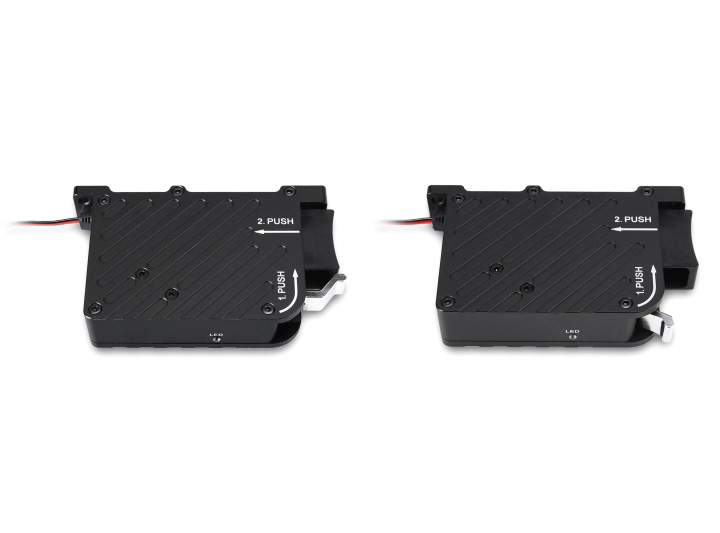

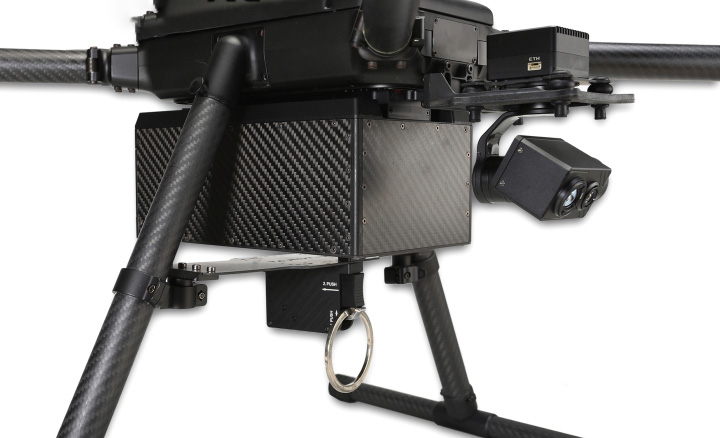

<제품 이미지>
