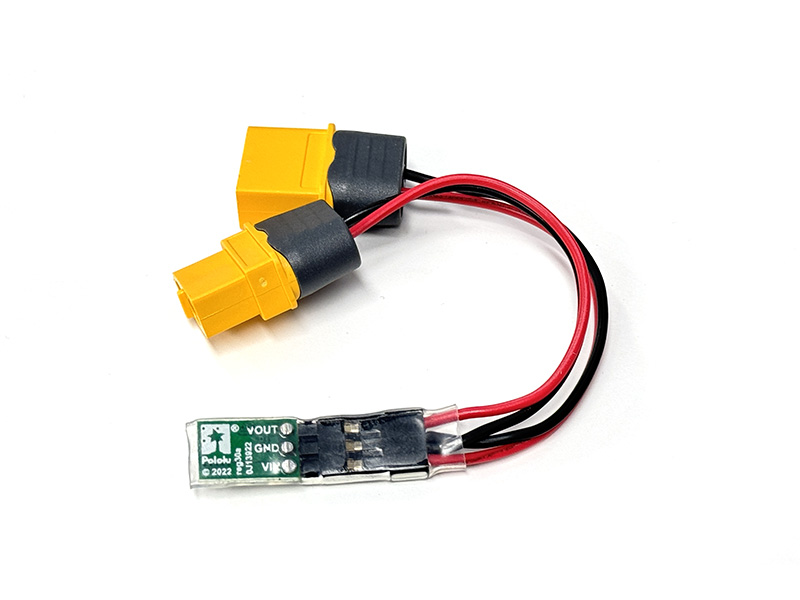

15V 승압 전압 조정기 U3V16F15
![[팰콘샵] U3V16F15 [Pololu 정품] 15V 출력 스텝업 전압 레귤레이터 (입력 1.8V ~ 15V / 출력 15V / 최대 2A)](/shop/lib/meditor/../../data/editor/1767079021.jpg)
![[팰콘샵] U3V16F15 [Pololu 정품] 15V 출력 스텝업 전압 레귤레이터 (입력 1.8V ~ 15V / 출력 15V / 최대 2A)](/shop/lib/meditor/../../data/editor/1767078825.jpg)
특징 및 사양
![[팰콘샵] U3V16F15 [Pololu 정품] 15V 출력 스텝업 전압 레귤레이터 (입력 1.8V ~ 15V / 출력 15V / 최대 2A)](https://a.pololu-files.com/picture/0J11848.410.jpg?c03e305e422892f50ecfcd977e519297)

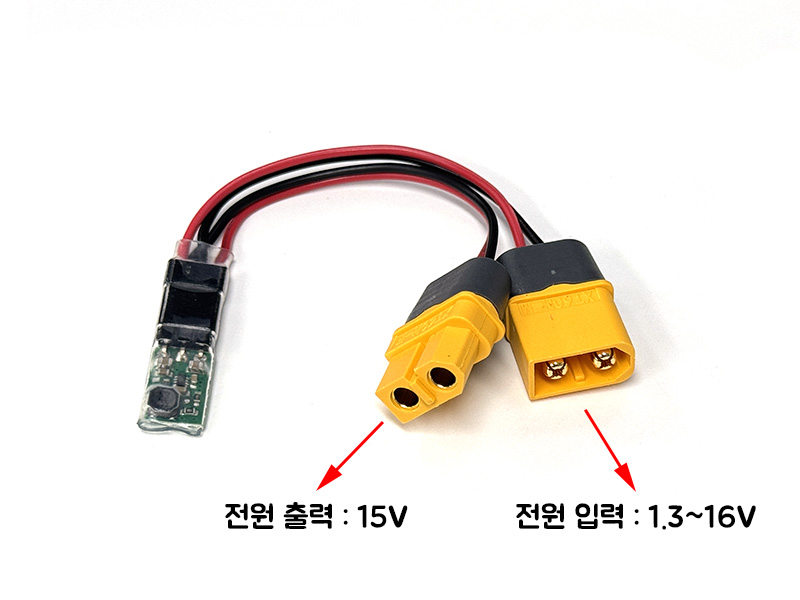

입력 전압 VIN은 초기에는 최소 2.7V 이상이어야 하며 16V를 초과해서는 안 됩니다. 레귤레이터가 켜진 후에는 VIN이 1.3V까지 낮아져도 레귤레이터는 계속 작동합니다. VIN이 VOUT보다 높으면 높은 입력 전압이 출력에 나타나므로, 연결된 부하가 해당 높은 전압을 견딜 수 없다면 위험할 수 있습니다. 레귤레이터 자체는 일반적으로 16V를 초과하지 않고 부하가 레귤레이터의 허용 전류를 초과하는 전류를 흘려보내지 않는 한 이러한 통과 전압을 견딜 수 있습니다.
VOUT은 조정된 출력 전압입니다. 레귤레이터의 소프트 스타트 기능은 시동 시 VOUT 전압을 점진적으로 상승시켜 돌입 전류 소모를 제한합니다. U3V16Fx 레귤레이터는 단락 보호 기능이 없으므로 출력 단락이나 과부하에 노출될 경우 손상될 수 있으며, 역전압 보호 기능도 없습니다. 입력 전원의 극성이 반대로 연결되는 경우 레귤레이터를 보호하기 위해 전원 공급 장치와 레귤레이터 사이에 역전압 보호 모듈을 별도로 구매할 수 있습니다.
PCB 뒷면에 연결 단자가 표시되어 있으며, 무납땜 브레드보드 , 커넥터 및 0.1인치 간격의 기타 프로토타이핑 장치와의 호환성을 위해 보드 가장자리를 따라 0.1인치 간격으로 배열되어 있습니다. 전선을 보드에 직접 납땜하거나, 함께 제공되는 1x3 직선형 수형 헤더 스트립 또는 1x3 직각형 수형 헤더 스트립을 납땜하여 연결할 수 있습니다.
LC 전압 스파이크
전자 회로에 전압을 연결할 때, 초기 전류 급증으로 인해 입력 전압보다 훨씬 높은 전압 스파이크가 발생하여 회로를 손상시킬 수 있습니다. 일반적인 전원 케이블(약 30인치 테스트 클립)을 사용하여 이 제품군의 레귤레이터를 테스트한 결과, 최대 9V의 입력 전압에서는 레귤레이터 자체를 손상시킬 만큼 높은 스파이크가 일반적으로 발생하지 않았습니다. 그러나 이보다 낮은 입력 전압에서도 스파이크가 발생하여 설정된 출력 전압에 가까운 입력 전압으로 작동하는 승압 레귤레이터에 문제가 될 수 있음을 확인했습니다. 설정된 출력 전압보다 높은 입력 전압은 출력으로 전달되어 레귤레이터에서 전원을 공급받는 회로를 손상시킬 수 있기 때문입니다. 이러한 스파이크를 억제하기 위해 레귤레이터의 VIN과 GND 사이에 전해 콘덴서(33μF가 적절한 시작값)를 추가할 수 있습니다.
레귤레이터(BEC) 사용시 아래의 사항에 주의하십시오. ● 본 제품은 취미용 RC용으로 제작된 전용 기기입니다. 다른 용도로 사용시 보증하지 않습니다. ● 본 제품은 배터리(또는 전원)의 전압을 낮춰주는 전자 기기입니다. ● 공산품의 특성상 낮은 확률로 불량이 있을 수 있으므로, 반드시 미리 출력되는 전압을 확인한 후 사용하십시오. ● 서보 및 수신기, FC 등 사용하실 기기에 장착하기 전 반드시 출력 전압을 먼저 확인하십시오. ● 제품 초기 불량시 본품에 대해서만 교환이 가능하며, 본 기기로 인해 파생된 서보, 수신기 및 기타 장비의 손상에 대해서는 제조사 및 판매처에서 책임지지 않습니다. |
