Name: [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매
Brand: TR
SKU: QA92922
Price: 1949000 KRW
Availability: OutOfStock

[TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

모터, 변속기, 프로펠라, 픽스호크, 조종기, 배터리, 충전기 모두 포함

00. 교육/연구/산업용 드론> [TR] 740mm 2~5Kg 페이로드 드론

판매가격1,949,000 원회원 가입시 추가 할인

적립금19,490 원

물류창고

재고물류창고 재고 ∞개

상품번호QA92922※ 전화문의시 상품번호를 알려주세요

조종기 스틱 모드

조종기 스틱 모드 옵션 선택 ▼

텔레메트리 추가

텔레메트리 추가 옵션 선택 ▼

LED 추가

LED 추가 옵션 선택 ▼

위에서 옵션을 선택하세요.

구매 수량

품절

재입고 알림 신청하기

실시간 문의 (오전10시~오후6시)

이미지	상품명	선택

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

믿을 수 있는 팰콘샵, 6가지 안심 약속

99.9% 실재고

22년 전문가

확실한 기술지원

출고 전 촬영

실시간 배송알림

Since 2004

● 예약 상품은 주문시 출고 예약이 되는 제품으로, 즉시 발송되는 상품이 아닙니다.
● 주문 당일 오후 3:30 이전 취소는 제한 없이 가능합니다.
● 예약 생산하는 제품의 경우 발주 이후에는 취소가 불가능할 수 있습니다.
● 전체 주문건에 일부 예약 상품이 포함되어 있을 경우, 예약상품이 입고된 후 일괄 발송됩니다.

따로 배송을 원하시면 따로 주문을 해 주시기 바랍니다.
● 예약 상품에 따라 배송 일정이 다르므로, 배송 일정에 대해서는 각 제품의 상세 페이지를 참고하시거나 고객센터로 문의하시기 바랍니다.

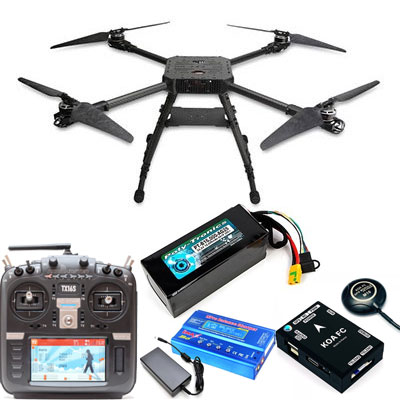

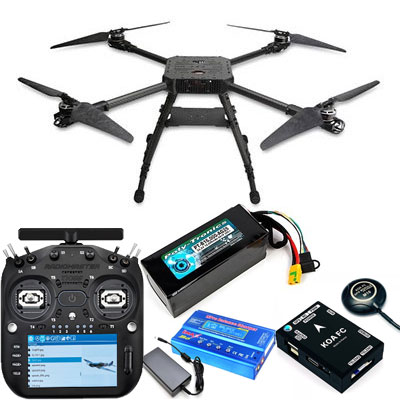

TAROT 680B QuadCopter (Non-Foding Type/737mm) 풀셋

타롯사의 737mm 휠베이스를 가진 초경량 산업용 쿼드 콥터.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서, 경량화 및 다양한 미션을 수행하는 산업용 드론의 특성상 내구성을 위해 Arm이 접히지 않는 논 폴딩(Non-Folding) 구조로 되어 있습니다.

팰콘샵에서 구성한 Project10 50P10 모터 4개 및 T-MOTOR MF1806 Carbon Folding Prop 2조 및 Hobbywing 40A OPTO ESC 4개와 픽스호크 비행 컨트롤러가 포함되어 있으며,

조종기와 수신기, 배터리, 충전기까지 모두 포함되어 있는 풀셋 구성입니다.

타라니스의 신형 버전으로, 타라니스와 동일하게 OpenTX 를 사용하는 라디오마스터 TX16S 디지털 16채널 조종기가 포함되어 있으며,

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

양방향 ELRS 수신기가 포함되어 있으므로, 조종기에서 Yaapu 텔레메트리를 사용할 수 있습니다.

( Yaapu 텔레메트리 기능은 Ardupilot 펌웨어 전용으로, PX4 펌웨어는 지원하지 않습니다.)

주의 : 기체 스펙상 페이로드가 전혀 없으면 너무 가벼워서 비행이 불가능합니다.

22.2V 16000mAh 배터리 사용시, 최소 2kg 의 페이로드를 추가로 장착하거나 또는 배터리를 2개 병렬로 사용하여 전체 중량을 6kg 이상으로 올려주셔야 합니다.

주의2 : 조립/셋팅이 필요한 제품입니다.

조립시 필요한 공구, 여분의 전선, 커넥터 등은 포함되어 있지 않습니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

※ 위 그래프는 22.2V 16000mAh 배터리 장착 + 무풍 해수면 고도 기준의 시뮬레이션입니다. 실제 현장에서는 안전을 위해 계산된 시간의 80% 를 최대 비행 한계선으로 설정하시길 권장합니다.

※ 위 그래프는 제품 스펙을 기준으로 시뮬레이션 된 결과로, 실제 비행 테스트로 도출된 것이 아닙니다. 실제 현장의 셋팅/외부 환경에 따라 차이가 있을 수 있으므로 위 그래프에 대해 보증하지 않습니다.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[TR] 타롯 680B 쿼드콥터 프레임 키트 (논 폴딩 산업용 고정 타입 / 737mm)	[TR] P5010(300KV) 멀티콥터용 브러쉬리스 모터 - 18~20인치 프롭 사용	[T-MOTOR] MF1806 18.4x6.6 폴딩 프로펠러 CW, CCW 1조
[HobbyWing] XRotor 40A OPTO ESC (Wired Type)	[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트 / 예약판매	라디오마스터 TX16S Mk3 조종기 (ELRS, 블랙 색상)
[SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)	ELRS 수신기 선 납땜 완료 후 출고 (KoaFC GH1.25)	XT90 충전 코드
[FULLYMAX] 풀리맥스 방제드론 배터리 Lipo 6S 22.2V 16000mAh 25C (XT90s)	아이맥스 B6 디지털 충전기 + 7.5A (90W) 파워 서플라이 (KC, 안전인증)

제품 구성품 1 : [TR] 타롯 680B 쿼드콥터 프레임 키트 (논 폴딩 산업용 고정 타입 / 737mm)

TAROT 680B QuadCopter Frame Kit(Non-Folding Type/737mm)

타롯사의 737mm 휠베이스를 가진 초경량 산업용 쿼드 콥터.

주의 : 본 제품은 순수 Kit 상품으로서 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- 배터리 사양 : 8,000mAh~12,000mAh (22.2V)4,600mAh ~8,000mAh(11.1V~14.8V)

- Prop : 18~19inch(Max)

- Motor : P5010(300KV) MR-Type BL Motor(18~20in) for X4/X6 Multicopter

- ESC : 40A 이상(6S Set up)

- FC : Tarot ZYX-M 또는 Pixhawk

- Wheel Base : 7.37mm

- Empty aircraft weight : 1.91kg

- Deployed wing length : 1192mm

- Frame Height : 332mm

- Basic Take-off weight : 3.57kg

- Center plate size : 170*170mm

- Max. wind resistance : Force 6 wind

- 배터리 12,000mAh 6S1P 기준 기본 중량으로 약 40분 비행 가능!

<제품 이미지>

* 구매 전 필독 사항 *

본 제품은 사용자의 잘못된(미숙한) 조작 또는 비행에 부적합한 환경에서의 비행으로 인해 예기치 못한 문제가 발생할 수 있으며 이에 대해서는 판매자의 책임이 없음을 알려드립니다.

또한 비행 허가 지역에서의 불법(미신고) 비행과 야간비행(일몰 시간 이후)은 법으로 엄격히 금지되어 있음을 알려드립니다.

또한 해당 무선설비는 전파혼선 가능성이 있으므로 인명안전과 관련된 사고에 대하여 당사는 책임이 없습니다.

제품 구성품 2 : [TR] P5010(300KV) 멀티콥터용 브러쉬리스 모터 - 18~20인치 프롭 사용

TAROT P5010(300KV) BL Motor(18~20in) for X-Series

PROJECT-10 Class!

Tarot사의 X4/X6 중형 멀티콥터용 MR Type 아웃러너 모터.

Military Level의 내구성과 장시간 체공에 최적화 된 P5010(300KV) 모터로서 18~20inch 프롭을 사용하는 타롯사의 X4 또는 X6 멀티콥터에 사용하며, 6Cell(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로 18x5.5 ~20x5.5 MR 프롭을 사용하면 됩니다.

국내 판매용 P5010(300KV) 버젼은 모두 일본산 MineBee Bearing Type으로 교체 후 판매됩니다!

International standard aviation aluminum raw materials, after Japan's high-precision CNC machining (precision 0.001mm), the use of German imports of tungsten steel cutting tool to ensure processing accuracy, each finished or semi-finished products have to undergo a rigorous quality standard test (0.01mm) to ensure that each batch Times of consistency. Through the aerodynamic layout design of the 5010 / 300kv rotor inside the use of "fan" in the form of more effective cooling of the stator, the rotor using high-precision dynamic balancing instrument debugging to the best (0.05g or less), the use of imported bearings, all hand winding. Each motor factory has been dynamic, static test, to ensure the consistency of the motor.
Use: suitable for six rotor, eight rotor, mostly professional aerial photography UAV, suitable for paddle range 18-20 inch.
Motor characteristics: high efficiency, heat fast, large pull.

- Product Type: 5010
- KV : 300KV
- Number of stator ends: 12N
- Number of motor poles: 14P
- The diameter of the shaft: 6mm
- Motor size: Φ58.5 × 31.5mm
- Weight: 200g
- No load current (A) @ 10v: 0.6
- Number of battery sections: 6s
- Maximum continuous current (A): 36.35
- Maximum continuous power (W): 781.5
- Internal resistance: 62mΩ
- Machine installation hole distance: Φ25mm

- 5010 / 300kv brushless motor × 1
- Metal paddle x 1
- M3 * 6 cup head screws × 2
- M3 * 6 semi-round head screws × 4
- PC box × 1

<제품 이미지>

제품 구성품 3 : [T-MOTOR] MF1806 18.4x6.6 폴딩 프로펠러 CW, CCW 1조

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

제품 구성품 4 : [HobbyWing] XRotor 40A OPTO ESC (Wired Type)

[HobbyWing] XRotor-40A ESC for Multicopter(Wired Type)

세계 최대의 변속기 메이커 하비윙사의 멀티콥터 전용 ESC Series.

복잡한 변속기 프로그래밍을 최대한 단순하게 설계, 멀티콥터에 최적화된 리니어 리스펀스를 구현한 멀콥전용 변속기.(Opto 방식)

변속기 PCB에 Wire가 부착된 Type 입니다.

600~800급 쿼드, 헥사용

1. Features

1.1 Special core program for multi-rotor controllers greatly improves throttle response.
1.2 Specially optimized software for excellent compatibility with disc-type motors.
1.3 All settings except the "Timing" are preset, making usage simple, highly intelligent and adaptive.
1.4 The twisted-pair design of the throttle signal cable effectively reduces the crosstalk produced in signal transmission and makes flight more stable.
1.5 Compatible with various flight-control systems and supports a signal frequency of up to 621Hz (Note: all throttle signals over 500Hz are non-standard signals) .
1.6 Special drive chip has much better MOSFET driving effect than common driving circuit consisted of discrete components.
1.7 MOSFET with extra-low resistance brings high performance and great current endurance.

2. Specifications

Model	Con. Current	Peak Current (10s)	BEC	LiPo	Programm Item	Weight	Size	Typical Applications* (For reference）
XRotor-10A	10A	15A	No	2-3S	Timing (High/Intermediate)	6.5g	36.5 x 16.4 x 4.1	250 Class Quadcopter
XRotor-20A	20A	30A	No	3-4S	Timing (High/Intermediate)	14g	52.4 x 21.5 x 7	330/450 Class Quadcopter
XRotor-40A	40A	60A	No	2-6S	Timing (High/Intermediate)	26g	68 x 25 x 8.7	550/650 Class Quadcopter
Note: The "Typical Application" in the above form only refers to quadcopter (with 4 motors). When the ESCs are installed on multi-Rotors with 6/8/16 motors, the applicable axle distance can be larger than the value listed in the above form.

3. Compatible or Matchable ESCs

250 QAV

Model

SunnySky 1806

EMAX/Tarot 1806

KV Rating

2000KV

2300KV

1430KV

2280KV

Propellers
(2-blade)

5043

6040

5043

6040

5030

6040

5030

6040

Voltage
Max. Current

11.1V
6.3A

7.4V
6.1A

11.1V
11.3A

11.1V
9.4A

7.4V
8.6A

11.1V
15.4A

7.4V
1.6A

11.1V
2.7A

7.4V
2.3A

11.1V
4A

7.4V
4.4A

11.1V
8A

11.1V
11.3A

Recommended
ESCs

10A

15A

20A

10A

15A

250/300 QAV
Model	T-MOTOR 2204					SunnySky 2204		EMAX 2204
KV Rating	1400KV		2300KV			2300KV		2300KV
Propellers (2-blade)	5030	6020	3050	6020		5043	6040	5030	6030
Voltage Max. Current	11.1V 2.3A	11.1V 3A	11.1V 9A	7.4V 5.7A	11.1V 10.2A	11.1V 7.8A	11.1V 12.2A	12V 7.5A	8V 6.4A	12V 11.5A
Recommended ESCs	10A	10A	15A	15A	15A	15A	20A	15A	10A	15A
Note: 1806 size and 2204 size motors have been widely used on the 250/300 level QAVs. The operating currents will be quite different when paring the same ESC with different batteries (2S/3S) and propellers. Please select the right ESC as per the typical parameters listed out below.

4. Compatibility Test

Compatibility Test Result of Motors and XRotor ESC
Model Brand	Motor Mode	KV	Test Conditions		Compatibility Test Result
Model Brand	Motor Mode	KV	Propeller	Voltage	Compatibility Test Result
HLY (HengLiYuan)	4822	690	1238/1340	4S Lipo	Passed
	4822	390	1238/1240	6S Lipo	Passed
	4225	610	1238	4S Lipo	Passed
	4225	390	1238/1447	6S Lipo	Passed
SunnySky	V3508	580	APC1238	4S Lipo	Passed
	X4112S	400	1447/1550	4-6S Lipo	Passed
	X4112S	485	1447/1550	4-6S Lipo	Passed
	X4108S	380	1447/1550	4-6S Lipo	Passed
		480	1447/1550	4-6S Lipo	Passed
		600	1447/1550	4S Lipo	Passed
	X2212	980	1047	3S Lipo	Passed
	V2216	900	1047	3S Lipo	Passed
	X4110S	400	1238/1550	4-6S Lipo	Passed
Crazy Motor	5008	335	1555/1655	6S Lipo	Passed
Feiyue	5008	340	17-18 inch	6S Lipo	Passed
DualSky	XM5015	390	1550	6S Lipo	Passed
	XM5010	700	1450	3S Lipo	Passed
	4010	880	1150	3S Lipo	Passed
T-Motor	3506	650	1238/1340	3S Lipo	Passed
	3510	430	1340/1550	6S Lipo	Passed
	4014	330	1550	6S Lipo	Passed
	3508	380	1340/1550	6S Lpo	Passed
........

<제품 이미지>

XRotor Series - 40A(Wired Type)

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

제품 구성품 5 : [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트 / 예약판매

국산 비행컨트롤러인 KoA FC 와 GPS 의 셋트 상품입니다.

GPS 마운트와 각종 악세사리가 포함되어 있습니다.

PX4 사용시 CAL_MAG0_ROT = 12 (Pitch 180) 로 설정한 뒤 재부팅 → 나침반 재보정을 해 주세요.

※ PX4 v1.16 기준. 버전이 올라가면 바뀔 수 있습니다.

MADE IN KOREA

대한민국에서 설계/생산하는 제품입니다

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

드론의 핵심 부품인 비행 컨트롤러는 국산 제품을 구매하기 어렵습니다. 많은 국내 드론 업체들이 자체 개발한 컨트롤러를 사용하지만, 대부분 자사 드론에 최적화되어 있어 범용성이 부족하고 별도로 판매되지도 않습니다. 물론 일부 고가 제품이 있지만, 높은 가격 때문에 접근성이 낮습니다.

이러한 상황 때문에 10년이 넘은 구형 프로세서를 사용하는 중국산 비행 컨트롤러가 여전히 대학 교육이나 기업 연구용으로 널리 쓰이고 있습니다.

KOA DRONE FC는 이러한 아쉬운 점을 해결하기 위해 탄생했습니다. 고가의 최고급 컨트롤러를 대체하기보다는, 합리적인 가격으로 구형 중국산 픽스호크를 대체하는 것이 우리의 목표입니다. 누구나 부담 없이 사용할 수 있는 국산 비행 컨트롤러를 제공하여 드론 산업 발전에 기여하고자 합니다.

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

KOA DRONE FC는 저렴한 가격과 뛰어난 범용성을 핵심 목표로 설계되었습니다.

특히, 사용자가 원하는 드론 소프트웨어를 자유롭게 선택할 수 있도록 ArduPilot, PX4, Betaflight, iNAV를 모두 지원합니다. 이를 통해 연구, 교육, 취미 등 다양한 분야에서 활용될 수 있는 최적의 솔루션을 제공합니다.

더 나아가, 레이싱 드론용으로 널리 사용되는 30.5mm 규격의 장착 구멍까지 적용하여 사용 편의성과 확장성을 높였습니다. 이로써 드론 종류에 구애받지 않고 누구나 손쉽게 사용할 수 있습니다.

공식 홈페이지 (매뉴얼, 펌웨어 다운로드) : https://koafc.com/

< 키 포인트 >

* 뛰어난 가성비와 표준 규격 호환성

* 최신 H743 프로세서, 고성능 기압센서

* 초경량, 초박형, 35mm 표준 홀 규격으로 소형 드론에도 사용 가능

* Ardupilot, PX4 뿐만 아니라 Betaflight, iNAV 까지 지원

* 250급 소형 드론 ~ 500급 드론 사용 가능

Bosch Sensortec 의 비용 효율적으로 설계된 고성능, 저잡음 듀얼 IMU 센서가 포함되어 있어 센서 중복성(Redundancy)을 가지고 있으며, 뛰어난 안정성을 지니고 있습니다.

최신의 SPA06 기압 센서 사용으로 기존의 FC 에 일반적으로 사용되는 센서에 비해 훨씬 더 정밀한 고도 측정/유지가 가능합니다.

STMicroelectronics 기반 STM32H743 프로세서는 최대 480MHz로 실행되는 Arm Cortex-M7 코어, 2MB 플래시 메모리 및 1MB RAM 이 있습니다.

H7 프로세서의 뛰어난 처리 능력 덕분에 개발 작업을 보다 생산적이고 효율적으로 수행할 수 있으며, 라즈베리파이와 같은 컴패니언 컴퓨터와의 뛰어난 호환성을 가집니다.

KoA-Drone FC 는 모든 드론/로버/비행기/궤도차량/보트 등에 사용 가능한 범용 비행 컨트롤러로 설계되었습니다.

단일 기판에 전압 센서 및 5V BEC 가 내장되어 있어서 외장형 파워 모듈 없이 단독으로 사용이 가능하며,

소형 드론용 30x30mm M3 표준 규격에 맞게 홀 가공이 되어 있으므로 현존하는 대부분의 표준형 소형 드론에 손쉽게 장착할 수 있습니다.

DJI O3/O4, Runcam OpenIPC 등의 디지털 FPV 카메라에 사용할 수 있는 전용 12V BEC 및 연결 포트가 포함되어 있습니다.

Pixhawk Bus 표준에 맞는 GH1.25 커넥터를 사용하고 있어 현재 출시되고 있는 대부분의 표준 픽스호크용 호환 제품들을 사용할 수 있습니다.

최대 8개의 변속기/서보를 연결할 수 있는 외장형 8채널 PWM HUB 가 동봉되어 있으며, 소형 드론에 사용할 경우 4in1 ESC 를 연결하여 사용할 수도 있습니다.

제품 구성품

⚠️ 반드시 지켜주세요
1. 전원 연결 순서
① GH1.25 → FC POWER 에 먼저 연결
② 배터리 연결
③ USB는 마지막에 연결 (PC 연결시)
2. 전원 분리 순서
USB → 배터리 → GH1.25
배터리를 연결한 상태로 GH1.25 를 FC 에 꽂으면 고장의 원인이 됩니다!

[ 상세 제원 ]

프로세서 및 센서

- 프로세서 : STM32H743 (32 Bit Arm? Cortex?-M7, 480MHz, 2MB memory, 1MB SRAM)

- 온보드 센서

* Accel/Gyro : BMI088 + BMI088 (듀얼 센서)

* Barometer : SPA06-003 (절대 정확도 ±0.3hPa / 상대 정확도 ±0.03hPa / 최대 해상도 ±0.25m)

* Compass : 없음 (외장 컴퍼스 필요)

- Micro SD 카드 슬롯

- UART(시리얼) x 7

- I2C, SPI, SWD, ADC(VBAT, Current)

- External CAN 옵션

- BEC 5V 2.5A (FC, 수신기, GPS, 옵티컬플로우 등 기타 장치용)

- BEC 12V 2.5A (O4 영상 송신기, 카메라용)

전기 데이터

- 작동 전압 : 5V

- 최대 입력 전압 (VBAT) : 6S (24V)

- USB 전원 입력 :

* 4.75 ~ 5.25V

* 동봉된 전용 USB 케이블을 사용하여 Power/Debug 단자로 외부기기 전원 공급 가능

- 작동 온도 : -15 ~ 50°C

규격

- 크기 : 40 * 60 * 10mm

- 무게 : 33g(케이스 포함) / 14g(케이스 제외)

RC 입력

- SBUS, CRSF, ELRS, S.Port, F.Port, SRXL, SRXL2 지원

VTX 지원

- DJI O3, O4, Runcam OpenIPC 디지털 FPV 시스템을 위한 전용 12V BEC 및 포트 제공

PWM 출력

- 최대 8개 PWM 출력

- 채널1 ~ 채널8 DShot (BDShot) 지원

- 채널8 에서 외장형 부저 지원

TELEM 출력

- TELEM1, TELEM2 텔레메트리(시리얼) 포트

- External CAN Module 사용시 TELEM2 에서 CAN 통신 지원 (CAN 모듈은 옵션)

배터리 모니터링

- VBAT 단자에 전압 센서 및 5V BEC 내장 (외장형 파워 모듈 불필요)

- 외장형 4in1 ESC 또는 파워 모듈 연결시 전류 측정 가능

UART Mapping

픽스호크용 펌웨어인 아두파일럿(Ardupilot)과 PX4 뿐만 아니라,

FPV 레이싱드론용 펌웨어인 베타플라이트(BetaFlight)와 아이나브(iNAV) 까지 모두 지원합니다.

* PX4 펌웨어가 사전 설치되어 출고됩니다.

사용하는 펌웨어에 맞게 미션 플래너 (Mission Planner), QGC(Qground Control), 베타플라이트/아이나브 컨피규레이터 앱 까지 모두 지원합니다.

케이스 분해/조립

가볍고 견고한 플라스틱 케이스는 손쉽게 분리할 수 있습니다.

무게를 최소한으로 줄이기 위해 3D 프린트로 생산된 케이스는, 내부 센서의 자기장 간섭을 피하기 위해 일체의 나사가 포함되어 있지 않으며, 손으로 쉽게 분리할 수 있습니다.

케이스 분해시 PCB 본체는 30.5 x 30.5mm / M3 의 소형 드론 표준 규격으로 홀 가공이 되어 있습니다.

30x30 표준 FC 규격을 지원하는 250급 소형 레이싱 드론에 손쉽게 탑재할 수 있으며, 소형 드론에 장착시 4in1 ESC 를 연결하여 사용할 수 있습니다.

4in1 ESC 사용시 변속기와 센서 케이블을 연결하여 배터리 전압과 소모 전류 측정이 모두 가능합니다.

내부에 전압 측정을 위한 ADC 가 내장되어 있어 별도의 외장형 파워 모듈이 없어도 배터리 전압을 체크할 수 있습니다. (최대 6S Lipo, XT60 전원 케이블 포함)

7S 이상의 전압을 사용하거나, 또는 소모 전류 측정이 필요할 경우 외장형 파워모듈을 별도로 연결할 수도 있습니다.

PWM 출력

제품에 포함된 PWM 허브를 이용하여 최대 8개의 PWM 출력을 지원합니다.

모든 PWM 포트에서는 양방향 DShot 을 지원하며, ESC 나 서보를 연결할 수 있습니다.

PWM 허브의 8번 포트는 부저 기능으로도 사용할 수 있습니다.

PWM 포트는 서보도 지원하므로, 일반 드론 뿐만 아니라 고정익 드론 (비행기), 로버, 보트 등 다양한 기기에 사용이 가능합니다.

GPS 연결

Compass 센서가 내장된 픽스호크 표준 프로토콜의 GPS 를 사용할 수 있습니다. GH 1.25 6Pin 규격을 사용합니다.

수신기 연결

RC 포트에 표준 시리얼 프로토콜을 지원합니다. SBUS 수신기 연결을 위한 3Pin 케이블이 동봉되어 있으며, 그 외에도 S.Port, F.Port, SRXL, SRXL2, CRSF, ELRS 프로토콜의 수신기를 지원합니다.

I2C 연결

I2C 포트를 통해 표준 I2C 호환 기기를 연결할 수 있습니다. I2C 분배 허브(미포함)를 이용한다면 여러개의 I2C 기기를 동시에 연결할 수 있습니다.

텔레메트리 연결

TELEM1 / TELEM2 포트를 통해 외부 무선 통신을 위한 표준 MAVLINK 텔레메트리 장치(미포함)를 연결할 수 있습니다.

FC 의 외부 제어를 위한 라즈베리파이와 같은 컴패니언 컴퓨터를 연결할 수도 있습니다.

CAN 장치 연결

TELEM2 포트에 외장형 CAN 모듈(미포함)을 장착하여 CAN 통신을 지원합니다.

디지털 FPV 연결

DJI O3, O4, Runcam Wifilink 등의 디지털 FPV 를 연결할 수 있는 전용 포트에서는 12V BEC 출력 및 TX, RX 연결이 가능합니다.

다른 5V 장치를 실수로 연결하는 것을 방지하기 위해 GH1.25 7Pin 으로 제작되었습니다.

FC 자체에 12V BEC 가 내장되어 있으므로 디지털 FPV 카메라를 위한 별도의 전원이 필요 없습니다.

( 디지털 FPV 연결 예시 )

연결 케이블은 FPV 시스템에 따라 상이하므로 포함되어 있지 않습니다. 디지털 FPV Air Unit 의 연결 도식은 사용하시는 해당 FPV 시스템의 매뉴얼을 참고하십시오.

AUX / DEBUG

디버깅 및 추가 장치의 원활한 연결을 위해 AUX, DEBUG 포트가 마련되어 있습니다.

Dimension

제품 구성품 6 : 라디오마스터 TX16S Mk3 조종기 (ELRS, 블랙 색상)

라디오마스터 TX16S MK3 조종기 (ELRS)

- 라디오마스터의 베스트셀러 TX16S MK2의 신형모델인 TX16S MK3입니다.
- 최신 ELRS 듀얼밴드 모듈을 탑재하였습니다.
- 고성능 STM32 H7 칩으로 빠르고 정확한 제어가 가능합니다.
- 5인치 컬러 터치 디스플레이가 적용되었습니다.
- 업그레이드된 V6 쿼드 베어링 홀 센서 짐벌을 사용합니다.
- 모듈형 스위치 패널로 사용자에 맞게 설정할 수 있습니다.(관련 파츠 포함)
- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.
- 마이크로타입의 모듈 베이로 외장모듈 확장성이 뛰어납니다.
- 전용 가방이 포함됩니다.
- FPV드론을 위한 최고의 선택입니다.

**본 제품은 ELRS 모듈입니다**

**충전기 출력은 최대 2.2A를 넘어서는 안됩니다.**

**주의사항** 꼭 읽어주세요!!

안전하고 쾌적한 조종기 사용을 위해 몇 가지 사항을 알려드리겠습니다.
팰컨샵에서 판매하는 TX16S MK3는 국내 전파법에 의거하여 KC인증을 받은 조종기입니다.

본 제품은 국내 전파법 준수를 위해 한국 전용의 ELRS 펌웨어를 사용합니다.
이 상태에서는 우리나라에 적합한 2.4G 주파수만 출력됩니다.
900Mhz는 출력되지 않습니다. 따라서 듀얼밴드 기능을 사용하실 수 없습니다.

한국 전용 펌웨어가 아닌 일반 펌웨어로 업데이트하게 되면 원래 기능으로 복구가 되지만
이는 국내 전파법에 어긋나며 사용자의 임의개조에 해당하므로 수입사/판매사는 어떠한 책임도 없습니다.

또한 수신기도 국내 전용의 KC펌웨어를 사용하여야 정상적인 바인딩이 가능합니다.
이 점 충분히 숙지하시고 사용해주시면 감사하겠습니다.
KC펌웨어가 올라간 2.4G 수신기도 판매하고 있습니다.(RP1, RP2, RP3, RP4TD 외 수신기는 KC펌웨어 미지원)

구성

- 조종기 1개 (블랙 색상)
- 조종기 가방 1개
- 18650 트레이 1개
- 넥스트랩 1개
- USB 케이블 1개
- LCD 보호필름 1개
- 리어그립 1세트

국내 정식 전파인증된 제품입니다.

전파인증 번호 : R-R-ssr-TX16SMK3

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)

- 1년 경과 시 유상수리 진행

배터리 추천 및 충전 안내

- 배터리는 아래 링크의 18650배터리 2개 사용하시면 됩니다.
- 배터리를 조종기에 넣어놓은 상태로 휴대폰 충전기로 자체충전이 가능합니다.

18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)
5,800

라디오마스터 TX16S, TX12 조종기용 2셀 7.4V 5000mAh 배터리
33,000

라디오마스터 TX16S, TX12 조종기용 2셀 7.4V 6200mAh 배터리
Radiomaster 2S Lipo Battery
59,000

라디오마스터는 전 세계적으로 신뢰받는 TX16S 시리즈의 유산을 바탕으로, 오픈소스 RC 혁신을 계속해서 선도하고 있습니다.
TX16S MK3는 성능, 정밀도, 그리고 인체공학적 설계를 한 단계 더 끌어올렸습니다.

더욱 고급스러운 모델을 찾고 계신가요? 업계 최고 수준의 AG02 CNC 풀 알루미늄 홀 이펙트 짐벌과 알루미늄 CNC 버튼·노브, 카본 룩 케이스를 갖춘 TX16S MK3 MAX를 만나보세요.

TX16S MK3 — 전설의 진화

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

특징

- 고성능 MCU: STM32 H7 칩을 탑재하여 최대의 처리 성능을 제공합니다.
- 터치스크린 디스플레이: 선명한 색상과 또렷한 디테일의 5인치 800x480 IPS 터치스크린을 탑재했습니다.
- 정밀 짐벌: V6 쿼드 베어링 홀 센서 짐벌 탑재 (AG02 호환)
- RGB 프로그래머블 짐벌 라이트 링: LUA로 제어 가능한 맞춤형 LED 짐벌 조명입니다.
- 내장 RF 모듈: 듀얼밴드 Gemini 2.4GHz 및 Sub-G 900MHz
- 스마트 밸런스 배터리 회로: 배터리 효율과 수명을 극대화하여 더 오래 사용할 수 있습니다.
- 강력한 냉각 시스템: 저소음 고출력 팬과 알루미늄 방열판으로 무더운 날씨에도 조종기를 시원하게 유지합니다.
- 디지털 오디오: 더 뛰어난 음질과 줄어든 간섭을 제공합니다.
- 듀얼 폴더블 안테나: 신호 강도의 손실 없이 콤팩트하게 접어서 보관할 수 있습니다.
- 내장 마이크: 향후 기능 확장을 위해 탑재되었습니다.
- 자동 백라이트 조절: 실내외 어디서나 화면을 더 쉽게 볼 수 있습니다.
- 내장 모션 센서: 조종기를 기울이는 동작만으로 스위치, 팬/틸트 카메라, 텔레메트리 알림 등을 작동시킬 수 있습니다.
- 저장공간: 내장 플래시 메모리와 외장 SD카드를 지원합니다.
- 탈착식 숄더 스위치 패널: 모듈형 스위치 패널로 나만의 설정을 구성할 수 있습니다.

제품 사양

- 품목: TX16S MK3 조종기
- 색상: 블랙
- 전압 범위: DC 6.6~8.4V
- 동작 전류: 1.10A (최대 RF 출력 시)
- 조종기 펌웨어: EdgeTX (3.0.0 이상 필요)
- 내장 RF 모듈: ExpressLRS 2 x LR1121
- 주파수: ISM 2.4GHz 및 Sub-G 900MHz
- 채널 수: 최대 16채널
- 짐벌: V6 홀 센서 짐벌 (기본)
- MicroSD 카드 슬롯: 지원 (카드 미포함)
- 내장 플래시: 지원
- 디스플레이: 5인치 IPS 터치스크린 (800x480 해상도)
- 배터리: 3.7V 18650 리튬이온 셀 2개 / 21700 리튬이온 5000mAh 배터리 / 2S 7.4V 6200mAh 리포 배터리 중 선택 (배터리 미포함)
- 업그레이드 방법: USB / EdgeTX Companion PC 소프트웨어
- 모듈 베이: 추가 모듈 장착이 가능한 JR 호환 모듈 베이
- 크기: 200*178*88mm
- 무게: 813g (배터리 미포함)

고성능 STM32H7 프로세서를 탑재하여 매우 빠른 처리 속도와 부드러운 동작, 즉각적인 반응성을 제공합니다.
밝은 5인치 480×800 IPS 터치스크린은 야외에서도 선명하게 보이는 화면으로 편리한 탐색과 설정을 지원합니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

듀얼 LR1121 송수신 칩을 탑재한 Gemini-X 듀얼밴드 ExpressLRS 시스템을 통해 TX16S MK3는 2.4GHz와 900MHz 대역 모두에서 초저지연·고신뢰성 제어를 구현하며, 뛰어난 신호 안정성과 링크 품질을 제공합니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

TX16S MK3 스탠다드 모델에는 AG02에 사용된 것과 동일한 고성능 칩셋을 적용한 신형 V6 쿼드 베어링 홀 이펙트 짐벌이 탑재되어, 향상된 정밀도와 안정성을 제공합니다.
짐벌 스틱의 트래블, 센터링, 텐션을 외부에서 직접 조절할 수 있어 원하는 조작감으로 세밀하게 맞출 수 있습니다.
프로그래머블 LED 짐벌 라이트 링을 통해 모드, 경고, 상태 표시 등을 시각적으로 알려주는 커스터마이징이 가능하며, 조종기에 개성 있는 룩을 더해줍니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

전 세계 파일럿들에게 신뢰받아온 클래식하고 검증된 TX16S 레이아웃을 기반으로 한 풀사이즈 파워하우스입니다.
모든 스위치, 슬라이더, 포텐셔미터가 완벽한 위치에 배치되어 타협 없는 완전한 컨트롤을 제공합니다.
모듈형 스위치 패널로 어떤 비행 스타일에도 맞춘 개인화된 구성이 가능합니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

TX16S MK3의 모든 요소는 세심한 진화를 보여줍니다 — 강력하고 인체공학적이며, 최고를 추구하는 파일럿을 위해 만들어졌습니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

패키지 구성

- 조종기 1개
- 전용 캐리 케이스 1개
- 18650 배터리 트레이 1개
- 교체용 숄더 패널 2개
- Type-C 케이블 1개
- 액정 보호필름 1개
- 1.5mm 육각렌치 1개
- 저텐션 짐벌 스프링 4개
- 짐벌 스틱 고정 나사 2개
- 나일론 넥스트랩 1개
- 라디오마스터 스티커 세트 1개
- TX16S MK3 매뉴얼 1개
- 인벤토리 카드 1개

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

<모드 변경 방법>

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

TX16S MK3에는 ExpressLRS가 기본으로 탑재되어 있습니다.

ExpressLRS는 첨단 LoRa 기술을 기반으로 뛰어난 거리와 저지연 통신을 제공하는 오픈소스 고성능 무선 조종 링크입니다.
커스터마이징 자유도가 높아 신뢰성과 효율성을 중시하는 RC 애호가에게 최적의 선택입니다.

ExpressLRS를 라디오마스터의 최상급 송신기·수신기와 함께 사용해보세요.
라디오마스터 제품은 ExpressLRS의 장점을 최대한 활용할 수 있도록 설계되어, RC 활동에 최첨단 성능을 제공합니다.
ExpressLRS와 라디오마스터의 강력한 조합으로 RC 경험을 한 단계 업그레이드하세요 — 최고의 성능을 위해 설계되었습니다.

ExpressLRS에 대해 더 알아보기

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

TX16S MK3는 이제 mLRS와도 호환됩니다!

mLRS 프로젝트는 LoRa 기술을 기반으로 한 오픈소스 고성능 무선 시스템으로, 2.4GHz, 915/868MHz, 433MHz/70cm 대역에서 동작하며 어떤 환경에서도 안전하고 신뢰성 높은 견고한 링크를 제공하도록 설계되었습니다.
mLRS는 MAVLink 및 MSP 최적화를 고려하여 설계되었으며, 투명 시리얼 링크도 지원하여 다양한 용도로 활용할 수 있습니다.
비교적 높은 데이터 전송률을 유지하면서도 최상의 신호 무결성을 확보하도록 설계되어, 성능과 신뢰성의 균형을 타협 없이 제공합니다.

mLRS에 대해 더 알아보기
mLRS 웹 플래셔 바로가기

제품 구성품 7 : [SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)

SuperD ELRS Nano Receiver

- SuperD ELRS 나노 수신기입니다.

본 제품은 ELRS 전용 수신기 입니다.

4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.

구성

수신기 1개

T 안테나 1개

케이블 1개

메뉴얼

BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.

ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.

This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매
Specification
Weight : 0.7g (receiver only)
Size : 12mm*19mm
Telemetry power : 20dbm (100mW, 2.4G Version)
Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM
Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU
Input voltage : 5V
Antenna connector : IPEX MHF

BETAFPV ExpressLRS Receivers
Choosing a suitable receiver to fly quadcopter or other RC models is very important.
BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.

	SuperD RX	Micro RX	Nano RX	Lite RX
Weight	1.1g (RX only)	3.5g (RX only)	0.7g (RX only)	0.47g (Tower), 0.53g (Flat)
Antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	SMD ceramic antenna
MCU	ESP32-PICO-D4, dual SX1280	ESP8285	ESP8285	ESP8285
RF Chip	Dual SX1280 + Dual PA	SX128X	SX1280 + PA, SX1276 + PA	SX128X
Frequency	2.4GHz ISM	2.4GHz ISM	2.4GHz ISM, 915MHz (FCC), 868MHz (EU)	2.4GHz ISM
Telemetry Power	100mW	17mW	100mW	17mW
Serial Output Protocol	CRSF	PWM or CRSF	CRSF	CRSF
Model Type	FPV Drone, Fixed-wing aircraft	Fixed-wing aircraft, Helicopter, RC Cars, RC Boats	FPV Drone	Whoop Drone

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매
Diagram
Nano receiver 2.4G version diagram as shown below.
Nano receiver 868MHz/915MHz version diagram as shown below.Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.;
ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:

2.4G Nano TX Module supports 500Hz refresh rate；
Short press the button on the Nano module 3 times to get into the binding status.

We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly,
the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.

Click to download the firmware of the ELRS Nano Receiver(V3.3.0 Version).

Know More About ExpressLRS
ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance
in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported
with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in
ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Configuration & Bind
ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board.
So make sure your flight controller board supports the CRSF serial protocol.
Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

The connection between the ELRS Nano receiver and the FC board is shown below. [팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매
Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.

On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol.
Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.
[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매
Nano receiver could enter binding status by power on/off three times.

Plugin and unplug nano receiver three times;
Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
If the receiver has a solid light, it's bound.

Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

BETAFPV ELRS Nano receiver user manual download.

These folding TPU holders for BETAFPV's ExpressLRS 2.4G receiver have been designed by Ridwan Hughes to be reusable and easily printable.
You could download the STL file on Thingiverse.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

Package
1 * BETAFPV ELRS Nano receiver
1 * BETAFPV T antenna
2 * Spare shrink tube
4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
1 * pin header 1x4
1 * Nano receiver user manual

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

제품 구성품 8 : ELRS 수신기 선 납땜 완료 후 출고 (KoaFC GH1.25)

사용자의 편의를 위해 ELRS 수신기에 잭 납땜을 완료해서 보내드립니다.

이러한 작업을 위해 제품을 개봉/납땜/작업해서 보내드리오니,

미개봉 제품을 받고 싶으시다면 주문 후 메모 또는 유선 연락 주시기 바랍니다.

(단, 미개봉의 경우 직접 납땜 작업을 진행하셔야 합니다)

제품 구성품 9 : XT90 충전 코드

XT90 충전 코드

* 주의 : 아래 이미지에 표시된 부분과 같이 도금 처리 과정에서 색상 혼합이 제대로 되지 않아 얼룩이 있는것으로 제품 부식이 아닙니다.

성능에는 전혀 문제가 없으므로 얼룩이 있다는 이유로 반품, 교환 대상이 아닙니다.

제품 구성품 10 : [FULLYMAX] 풀리맥스 방제드론 배터리 Lipo 6S 22.2V 16000mAh 25C (XT90s)

제품 구성품 11 : 아이맥스 B6 디지털 충전기 + 7.5A (90W) 파워 서플라이 (KC, 안전인증)

아이맥스 B6 디지털 충전기

RC용으로 사용되는 리튬배터리(리튬폴리머/Li-Poly, 리튬철/Li-Fe, 리튬이온/Li-Ion, 리튬 하이볼티지/Li-HV) 배터리 및 니켈수소(Ni-MH), 니카드(Ni-Cd) 뿐만 아니라 12v 납축배터리(Pb)까지 충전이 가능한 범용 디지털 충전기입니다.

각 배터리에 대해 최대 5A 의 충전 및 1A 방전을 지원하며, 대부분의 배터리에 바로 사용이 가능하게끔 딘스, JST, 부스터, 수신기 잭이 포함되어 있습니다.

야외에서 사용시 승용차량의 보넷 내부 12v 납축배터리에 연결하여 사용할 수 있으며, 실내에서 사용시에는 12v 5A 이상의 파워서플라이에 연결하여 사용할 수 있습니다. (파워서플라이는 포함.)

* 본 충전기는 80W 소형 충전기로서 대용량 Li-Po 배터리 충전용으로는 부적합 합니다.

KC인증번호 : MSIP-REI-YON-IMAXB6

안전인증 번호: HU10518-12016

[ 상세 사양 ]
- LCD 디스플레이 모니터
- 입력 전압 : DC 12V
- 출력 파워 : 최대 80W
- 충전 전류 : 0.1~5.0A
- 밸런싱 전류(리튬) : 300mAh/Cell
- 니카드(NiCd)/니켈수소(NiMh) 배터리 지원 셀 수 : 1~15셀
- 리튬(Li-ion/Polymer/Fe/HV) 지원 셀 수 : 1~6셀
- 납축 배터리 지원 전압 : 2V ~ 50V

- 충전 완료시 알람음 알림
- 무게 : 450g
- 크기 : 137 x 87 x 33mm

[ 프로그램 ]

- 리튬 배터리 일반 충전

- 리튬 배터리 밸런싱 충전

- 리튬 배터리 빠른 밸런싱(FAST MODE) 충전 : 99% 까지 빠른속도로 충전하는 모드

- 리튬 배터리 장기보관 충전 : 각 셀당 전압을 3.8v 로 통일시켜 1개월 이상 장기보관을 위한 모드

- 리튬 배터리 방전

- 니켈수소, 니카드 배터리 일반/급속 충전

- 니켈수소, 니카드 배터리 방전

- 니켈수소, 니카드 배터리 리싸이클

- 납축 배터리 충전/방전

- 데이터 저장

[ 충전 오류 알림 ]

- REVERSE POLARITY : 역전류 경고

- CONNECTION BREAK : 배터리 연결 안됨

- SHORT ERR : 쇼트 에러

- INPUT VOL ERR : 입력 전압 저하

- VOL SELECT ERR : 배터리 전압 설정 오류

- BREAK DOWN : 충전 오류

- BATTERY CHECK LOW VOLTAGE : 리튬 배터리 저전압 경고

- BATTERY CHECK HIGH VOLTAGE : 배터리 고전압 경고

- BATTERY VOLTAGE CELL LOW VOL : 특정 셀 저전압 경고

- BATTERY VOLTAGE CELL HIGH VOL : 특정 셀 고전압 경고

- TEMP OVER ERR : 충전기 과열 경고, 충전기를 식혀주십시오!

[ 제품 구성 ]

- B6 디지털 충전기

- 딘스 충전 케이블

- JST 충전 케이블

- 부스터 충전 케이블

- 수신기 배터리(후타바) 충전 케이블

- 입력용 악어잭

- 12V 7.5A (90W) 파워 서플라이

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

충전기 전면부에 대형 LCD 액정 디스플레이와 4개의 스위치가 있습니다.

LCD 액정 디스플레이를 통해 충전상황을 확인할 수 있으며,

특히 리튬 배터리 충전시 각 셀당 전압의 밸런스 상황을 직접 눈으로 실시간 확인할 수 있습니다.

전면부의 Batt Type(Stop), Dec(◀), Inc(▶), Start(Enter) 스위치를 이용하여 배터리 종류와 전압, 전류등을 설정할 수 있습니다.

자세한 설정 방법은 동봉된 한글 설명서를 참고하시면 됩니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

충전기의 좌측면에 야외충전용 악어클립과 실내충전용 아답터잭이 있습니다.

야외에서 사용시 승용차량의 본넷을 열고, 내부의 12v 배터리에 직접 연결하여 충전기를 사용할 수 있습니다.

혹시 모를 화재의 위험으로 인해 모든 충전기는 절대 시거잭 타입으로 나오지는 않으니 참고 바랍니다.

가정에서 사용시에는 실내충전용 아답터잭에 12v 파워서플라이를 연결하여 사용할 수 있습니다. (파워서플라이 포함)

예를 들어, 2200mAh 배터리를 충전하기 위해서는 2.2A 의 출력이 필요하며,

5A 서플라이로는 5000mAh 의 배터리까지 급속충전할 수 있습니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

별도의 잭 작업 없이 바로 사용할 수 있게끔 여러가지 종류의 충전잭이 포함되어 있습니다.

위 사진 외의 잭은 포함되어 있지 않으므로, 사용하시는 배터리 잭이 다른 경우 (XT60, XT90, EC3, EC5 등) 충전 코드가 별도로 필요합니다.

아래의 링크에서 별도로 주문하실 수 있습니다.

XT60 충전 코드 (케이블)
XT60 charge lead
5,000

XT90 충전 코드
6,000

EC3 충전 케이블 (충전 코드)
Charge Wire Code Cable
6,000

EC5 충전코드
8,000

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

충전기의 우측면에는 충전 단자가 있습니다.

리튬 배터리의 경우 각 셀당 밸런싱 작업을 자동으로 해주는 2~6셀의 밸런스 단자가 포함되어 있습니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

대부분의 배터리에 사용되는 유니버셜 타입 밸런스 단자는 이 충전기에 바로 사용할 수 있습니다.

[팰콘샵] TL680BC1 [TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - TX16S MK3 조종기 포함 풀셋 / 예약판매

충전기 뒷면에는 방전시 충전기 기판 보호를 위한 방열홀과, 미끄럼방지 패드가 부착되어 있습니다

상품후기

상품문의

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

고객 센터

BANKING
INFOMATION

장바구니 담기

장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

고객 센터

BANKING INFOMATION

January February March April May June July August September October November December

BANKING
INFOMATION
