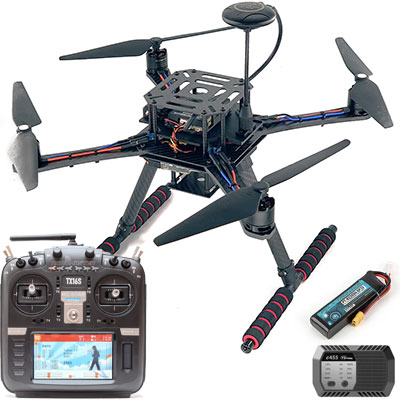

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

납땜 불필요, 4S 사양, 1kg 페이로드

00. 교육/연구/산업용 드론> K380 교육/연구용 (1kg 페이로드)

일반가격 : 1,239,000 (회원 가입시 추가 할인)
적립금 : 12,390원

물류창고 :

재고 : 물류창고 9개있음

상품번호 : QA92976 (※전화문의시 상품번호를 알려주세요)

조립 선택

조립 선택 옵션 선택 ▼

조종기 스틱 모드

조종기 스틱 모드 옵션 선택 ▼

픽스호크 종류

픽스호크 종류 옵션 선택 ▼

위에서 옵션을 선택하세요.

구매 수량

바로구매

장바구니

상품후기

Virtual Assistant

Email Us

이미지	상품명	선택

기타 필요한 옵션상품 총합계: 0원

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

K380 고강도 카본 프레임 쿼드콥터 드론 풀셋 (납땜 불필요, 4S 사양, 1kg 페이로드)

K380은 기존 보급형 드론의 한계를 뛰어넘기 위해 탄생했습니다.

F450의 합리적인 가격대를 유지하면서도, 하이엔드급인 X500 V2의 편의성과 풀 카본의 견고함을 모두 담았습니다.

특히 컴패니언 컴퓨터(라즈베리 파이 등)를 활용한 AI 드론 개발에 최적화된 설계를 자랑합니다.

본 패키지는 국산 비행컨트롤러인 KoaFC 픽스호크 및 GPS, 조종기, 수신기, 배터리, 충전기까지 모두 포함된 풀셋 입니다.

조립을 위한 공구(육각렌치 등)나 배터리 고정을 위한 찍찍이, 케이블타이 등의 부자재는 포함되어 있지 않습니다.

양방향 R-XSR 수신기가 포함되어 있으므로, 조종기에서 Yaapu 텔레메트리를 사용할 수 있습니다.

( Yaapu 텔레메트리 기능은 Ardupilot 펌웨어 전용으로, PX4 펌웨어는 지원하지 않습니다.)

1. 비교 불가한 하드웨어 강성

5T 두께의 CNC 가공 풀 카본 암 : 레이싱 드론의 견고함을 380급에 이식했습니다. 5T 두께의 탄탄한 판재는 비행 중 발생하는 유격과 진동을 근본적으로 억제합니다.
초경량 설계 : 풀 카본 소재 덕분에 기체 건조 중량(Dry Weight)은 단 600g에 불과합니다. 가벼운 무게는 곧 더 긴 비행 시간과 높은 기동성으로 이어집니다.

2. 개발자를 위한 레이아웃

FC 내부 보호 구조 : PDB와 FC를 기체 내부에 배치할 수 있는 층 구조를 채택했습니다. 추락 시 핵심 부품을 안전하게 보호하며, 외부 배선이 깔끔하게 정리됩니다.
95 x 95mm 전용 추가 공간 : 상판에 마련된 넓은 공간 덕분에 라즈베리 파이, 제슨 나노 등 컴패니언 컴퓨터를 별도의 브라켓 없이 즉시 장착할 수 있습니다.
16cm 고지상고 랜딩 스키드 : F450보다 높은 지상고로 기체 하단부에 짐벌, 카메라, LiDAR 등 다양한 페이로드를 여유롭게 장착할 수 있습니다.

3. "납땜이 필요 없는" 혁신적인 조립성

전 부품 XT30 잭 작업 완료 : 모든 변속기(ESC)와 PDB에 XT30 잭을 미리 납땜하여 출고합니다. 드라이버 하나만 있으면 초보자도 30분 만에 조립을 끝낼 수 있습니다.
확장 전원 단자 기본 탑재 : 컴패니언 PC나 카메라를 위한 여분의 XT30 1구 및 JST 1구가 PDB에 미리 마련되어 있어 전원 따기가 매우 간편합니다.

이런 분들께 강력 추천합니다!

대학 및 연구소 : 라즈베리 파이를 활용한 자율 주행 알고리즘 개발용.
드론 교육 기관 : 납땜 위험 없이 안전하고 빠르게 조립 교육을 진행하고 싶은 경우.
전문가급 매니아 : F450의 내구성에 실망했지만, X500 V2의 가격은 부담스러운 실속파 유저.

상세 제원

- 전체 중량 : 600g (배터리 제외)

- 이륙 중량 : 830g (14.8V 2200mAh 배터리 포함)

- 권장 배터리 : 14.8V 2200mAh ~ 5200mAh

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

< 조립 예시 사진 >

납땜이 완료된 전원 분배보드(PDB) 와 변속기(ESC) 가 포함되어 있습니다.

조립시 일체의 납땜 과정이 필요없이, 커넥터만 연결해서 손쉽게 조립할 수 있습니다.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
K380 쿼드콥터 프레임 키트	K380 전원 분배보드 (PDB)	K380 FC 마운트 패널
[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트	라디오마스터 TX16S OpenTX MK2 조종기 (4in1 모듈, V4 홀센서, 컬러 터치 스크린)	[FRSKY] TARANIS R-XSR 16CH SBUS, 8CH PPM 양방향 텔레메트리 수신기
18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)	[SUNNYSKY] X2212 980KV 드론모터 450-550급 (CCW)	[SUNNYSKY] X2212 980KV 드론모터 450-550급 (CW)
[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone	[TR] 9450 자동 잠금 카본 프로펠라 (DJI/Universal Type) - Black	VEGA 베가 그래핀 4셀 14.8V 2200mAh 35C 리튬 폴리머 배터리
[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

제품 구성품 1 : K380 쿼드콥터 프레임 키트

풀 카본 프레임으로 강성이 뛰어나고 간단한 구조로 조립이 편리합니다.

전원 분배보드가 기본 포함되어있고 중심부에 FC + ESC 스택 등을 고정할 수 있습니다.

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

드론의 핵심 부품인 비행 컨트롤러는 국산 제품을 구매하기 어렵습니다. 많은 국내 드론 업체들이 자체 개발한 컨트롤러를 사용하지만, 대부분 자사 드론에 최적화되어 있어 범용성이 부족하고 별도로 판매되지도 않습니다. 물론 일부 고가 제품이 있지만, 높은 가격 때문에 접근성이 낮습니다.

이러한 상황 때문에 10년이 넘은 구형 프로세서를 사용하는 중국산 비행 컨트롤러가 여전히 대학 교육이나 기업 연구용으로 널리 쓰이고 있습니다.

KOA DRONE FC는 이러한 아쉬운 점을 해결하기 위해 탄생했습니다. 고가의 최고급 컨트롤러를 대체하기보다는, 합리적인 가격으로 구형 중국산 픽스호크를 대체하는 것이 우리의 목표입니다. 누구나 부담 없이 사용할 수 있는 국산 비행 컨트롤러를 제공하여 드론 산업 발전에 기여하고자 합니다.

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

KOA DRONE FC는 저렴한 가격과 뛰어난 범용성을 핵심 목표로 설계되었습니다.

특히, 사용자가 원하는 드론 소프트웨어를 자유롭게 선택할 수 있도록 ArduPilot, PX4, Betaflight, iNAV를 모두 지원합니다. 이를 통해 연구, 교육, 취미 등 다양한 분야에서 활용될 수 있는 최적의 솔루션을 제공합니다.

더 나아가, 레이싱 드론용으로 널리 사용되는 30.5mm 규격의 장착 구멍까지 적용하여 사용 편의성과 확장성을 높였습니다. 이로써 드론 종류에 구애받지 않고 누구나 손쉽게 사용할 수 있습니다.

공식 홈페이지 (매뉴얼, 펌웨어 다운로드) : https://koafc.com/

< 키 포인트 >

* 뛰어난 가성비와 표준 규격 호환성

* 최신 H743 프로세서, 고성능 기압센서

* 초경량, 초박형, 35mm 표준 홀 규격으로 소형 드론에도 사용 가능

* Ardupilot, PX4 뿐만 아니라 Betaflight, iNAV 까지 지원

* 250급 소형 드론 ~ 500급 드론 사용 가능

Bosch Sensortec 의 비용 효율적으로 설계된 고성능, 저잡음 듀얼 IMU 센서가 포함되어 있어 센서 중복성(Redundancy)을 가지고 있으며, 뛰어난 안정성을 지니고 있습니다.

최신의 SPA06 기압 센서 사용으로 기존의 FC 에 일반적으로 사용되는 센서에 비해 훨씬 더 정밀한 고도 측정/유지가 가능합니다.

STMicroelectronics 기반 STM32H743 프로세서는 최대 480MHz로 실행되는 Arm Cortex-M7 코어, 2MB 플래시 메모리 및 1MB RAM 이 있습니다.

H7 프로세서의 뛰어난 처리 능력 덕분에 개발 작업을 보다 생산적이고 효율적으로 수행할 수 있으며, 라즈베리파이와 같은 컴패니언 컴퓨터와의 뛰어난 호환성을 가집니다.

KoA-Drone FC 는 모든 드론/로버/비행기/궤도차량/보트 등에 사용 가능한 범용 비행 컨트롤러로 설계되었습니다.

단일 기판에 전압 센서 및 5V BEC 가 내장되어 있어서 외장형 파워 모듈 없이 단독으로 사용이 가능하며,

소형 드론용 30x30mm M3 표준 규격에 맞게 홀 가공이 되어 있으므로 현존하는 대부분의 표준형 소형 드론에 손쉽게 장착할 수 있습니다.

DJI O3/O4, Runcam OpenIPC 등의 디지털 FPV 카메라에 사용할 수 있는 전용 12V BEC 및 연결 포트가 포함되어 있습니다.

Pixhawk Bus 표준에 맞는 GH1.25 커넥터를 사용하고 있어 현재 출시되고 있는 대부분의 표준 픽스호크용 호환 제품들을 사용할 수 있습니다.

최대 8개의 변속기/서보를 연결할 수 있는 외장형 8채널 PWM HUB 가 동봉되어 있으며, 소형 드론에 사용할 경우 4in1 ESC 를 연결하여 사용할 수도 있습니다.

제품 구성품

[ 상세 제원 ]

프로세서 및 센서

- 프로세서 : STM32H743 (32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM)

- 온보드 센서

* Accel/Gyro : BMI088 + BMI088 (듀얼 센서)

* Barometer : SPA06-003 (절대 정확도 ±0.3hPa / 상대 정확도 ±0.03hPa / 최대 해상도 ±0.25m)

* Compass : 없음 (외장 컴퍼스 필요)

- Micro SD 카드 슬롯

- UART(시리얼) x 7

- I2C, SPI, SWD, ADC(VBAT, Current)

- External CAN 옵션

- BEC 5V 2.5A (FC, 수신기, GPS, 옵티컬플로우 등 기타 장치용)

- BEC 12V 2.5A (O4 영상 송신기, 카메라용)

전기 데이터

- 작동 전압 : 5V

- 최대 입력 전압 (VBAT) : 6S (24V)

- USB 전원 입력 :

* 4.75 ~ 5.25V

* 동봉된 전용 USB 케이블을 사용하여 Power/Debug 단자로 외부기기 전원 공급 가능

- 작동 온도 : -15 ~ 50°C

규격

- 크기 : 40 * 60 * 10mm

- 무게 : 33g(케이스 포함) / 14g(케이스 제외)

RC 입력

- SBUS, CRSF, ELRS, S.Port, F.Port, SRXL, SRXL2 지원

VTX 지원

- DJI O3, O4, Runcam OpenIPC 디지털 FPV 시스템을 위한 전용 12V BEC 및 포트 제공

PWM 출력

- 최대 8개 PWM 출력

- 채널1 ~ 채널8 DShot (BDShot) 지원

- 채널8 에서 외장형 부저 지원

TELEM 출력

- TELEM1, TELEM2 텔레메트리(시리얼) 포트

- External CAN Module 사용시 TELEM2 에서 CAN 통신 지원 (CAN 모듈은 옵션)

배터리 모니터링

- VBAT 단자에 전압 센서 및 5V BEC 내장 (외장형 파워 모듈 불필요)

- 외장형 4in1 ESC 또는 파워 모듈 연결시 전류 측정 가능

UART Mapping

픽스호크용 펌웨어인 아두파일럿(Ardupilot)과 PX4 뿐만 아니라,

FPV 레이싱드론용 펌웨어인 베타플라이트(BetaFlight)와 아이나브(iNAV) 까지 모두 지원합니다.

* PX4 펌웨어가 사전 설치되어 출고됩니다.

사용하는 펌웨어에 맞게 미션 플래너 (Mission Planner), QGC(Qground Control), 베타플라이트/아이나브 컨피규레이터 앱 까지 모두 지원합니다.

케이스 분해/조립

가볍고 견고한 플라스틱 케이스는 손쉽게 분리할 수 있습니다.

무게를 최소한으로 줄이기 위해 3D 프린트로 생산된 케이스는, 내부 센서의 자기장 간섭을 피하기 위해 일체의 나사가 포함되어 있지 않으며, 손으로 쉽게 분리할 수 있습니다.

케이스 분해시 PCB 본체는 30.5 x 30.5mm / M3 의 소형 드론 표준 규격으로 홀 가공이 되어 있습니다.

30x30 표준 FC 규격을 지원하는 250급 소형 레이싱 드론에 손쉽게 탑재할 수 있으며, 소형 드론에 장착시 4in1 ESC 를 연결하여 사용할 수 있습니다.

4in1 ESC 사용시 변속기와 센서 케이블을 연결하여 배터리 전압과 소모 전류 측정이 모두 가능합니다.

내부에 전압 측정을 위한 ADC 가 내장되어 있어 별도의 외장형 파워 모듈이 없어도 배터리 전압을 체크할 수 있습니다. (최대 6S Lipo, XT60 전원 케이블 포함)

7S 이상의 전압을 사용하거나, 또는 소모 전류 측정이 필요할 경우 외장형 파워모듈을 별도로 연결할 수도 있습니다.

PWM 출력

제품에 포함된 PWM 허브를 이용하여 최대 8개의 PWM 출력을 지원합니다.

모든 PWM 포트에서는 양방향 DShot 을 지원하며, ESC 나 서보를 연결할 수 있습니다.

PWM 허브의 8번 포트는 부저 기능으로도 사용할 수 있습니다.

PWM 포트는 서보도 지원하므로, 일반 드론 뿐만 아니라 고정익 드론 (비행기), 로버, 보트 등 다양한 기기에 사용이 가능합니다.

GPS 연결

Compass 센서가 내장된 픽스호크 표준 프로토콜의 GPS 를 사용할 수 있습니다. GH 1.25 6Pin 규격을 사용합니다.

수신기 연결

RC 포트에 표준 시리얼 프로토콜을 지원합니다. SBUS 수신기 연결을 위한 3Pin 케이블이 동봉되어 있으며, 그 외에도 S.Port, F.Port, SRXL, SRXL2, CRSF, ELRS 프로토콜의 수신기를 지원합니다.

I2C 연결

I2C 포트를 통해 표준 I2C 호환 기기를 연결할 수 있습니다. I2C 분배 허브(미포함)를 이용한다면 여러개의 I2C 기기를 동시에 연결할 수 있습니다.

텔레메트리 연결

TELEM1 / TELEM2 포트를 통해 외부 무선 통신을 위한 표준 MAVLINK 텔레메트리 장치(미포함)를 연결할 수 있습니다.

FC 의 외부 제어를 위한 라즈베리파이와 같은 컴패니언 컴퓨터를 연결할 수도 있습니다.

CAN 장치 연결

TELEM2 포트에 외장형 CAN 모듈(미포함)을 장착하여 CAN 통신을 지원합니다.

디지털 FPV 연결

DJI O3, O4, Runcam Wifilink 등의 디지털 FPV 를 연결할 수 있는 전용 포트에서는 12V BEC 출력 및 TX, RX 연결이 가능합니다.

다른 5V 장치를 실수로 연결하는 것을 방지하기 위해 GH1.25 7Pin 으로 제작되었습니다.

FC 자체에 12V BEC 가 내장되어 있으므로 디지털 FPV 카메라를 위한 별도의 전원이 필요 없습니다.

( 디지털 FPV 연결 예시 )

연결 케이블은 FPV 시스템에 따라 상이하므로 포함되어 있지 않습니다. 디지털 FPV Air Unit 의 연결 도식은 사용하시는 해당 FPV 시스템의 매뉴얼을 참고하십시오.

AUX / DEBUG

디버깅 및 추가 장치의 원활한 연결을 위해 AUX, DEBUG 포트가 마련되어 있습니다.

Dimension

제품 구성품 5 : 라디오마스터 TX16S OpenTX MK2 조종기 (4in1 모듈, V4 홀센서, 컬러 터치 스크린)

RadioMaster TX16S Mark II (V4.0 hall sensor gimbal ver.)

- 세계적으로 폭발적인 인기를 끌고 있는 조종기입니다.

- 업그레이드된 V4.0 홀센서 짐벌을 사용합니다.

- EdgeTX 펌웨어가 기본 적용되어 화면 터치기능을 사용하실 수 있습니다.

- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.

- 멀티모듈을 탑재하여 완구형 드론부터 후타바, Frsky, 스펙트럼 수신기까지 모두 사용할 수 있습니다.

- TBS 크로스파이어 모듈과 완벽 호환됩니다.

- 레이싱드론을 위한 최고의 선택입니다.

**본 제품은 4IN1 모듈입니다.**

**충전기 출력은 최대 1.5A를 넘어서는 안됩니다.**

<구성>

조종기 1개

18650 트레이 1개

USB 케이블 1개

LCD 보호필름 1개

리어그립 1세트

TX16S 키체인 1개

전파인증(KC인증) 번호 : R-R-ssr-TX16S

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

※ 사용 가능한 프로토콜 목록 링크(클릭)

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)

- 1년 경과 시 유상수리 진행

<배터리 추천 및 충전 안내> - 배터리는 아래 링크의 18650배터리 2개 또는 전용 리튬 이온 배터리를 사용하시면 됩니다. - 배터리를 조종기에 넣어놓은 상태로 휴대폰 충전기로 자체충전이 가능합니다.

- 주의 : 조종기 하단의 USB-C 단자로 충전합니다.

충전시 반드시 정격출력 5V 1.5A 이하의 아답터 또는 PC USB 단자를 사용하세요. 정격출력 5V 1.5A 이상 아답터 충전시 메인보드가 손상되며, AS가 되지 않습니다.

특히 ! 최근 스마트폰 급속충전기 중 일부 제품이 9V 이상, 2A 이상 출력되는 아답터가 간혹 있으므로 주의하세요!

* 아래 동영상의 텔레메트리 기능을 사용하기 위해서는 R-XSR 수신기가 별도로 필요합니다 (별매)

Bullet Point

Improved internal circuity and optimized power supply.
New charge circuitry with integrated reverse-polarity protection.
Optimized charge IC now allows up to 2.2A internal USB-C charge current.
Rear mounted audio jack provided headphone output.
V4.0 Gimbal improved centering and temperature stability (Same circuitry as AG01).
Optional high/low rear grips included for improved ergonomics.
Improved S1/S2 knobs with clear centre-detents.
Improved LS/RS Sliders with smoother feel and better centre-detents.
Redesigned battery cover for improved battery access.
Retooled body shell with improved fit and finish.
Trainer socket changed to standard TRS 3.5mm socket.
Rear DIY Socket added for personalised mods.
Improved internal plastics for better longevity.
Available ELRS and 4in1 versions.

Specification

Size: 287x129x184mm
Weight: 750g (without battery)
Transmission frequency: 2.400GHz-2.480GHz
Transmitter module: Internal 4-in-1 multi-protocol module (CC2500 CYRF6936 A7105 NRF2401)
Transmitting power: Internal 4-in-1 multi-protocol module : Max 100mw (protocol dependent)
Antenna gain: 2db (transmit power adjustable)
Working current: 400mA
Working voltage: 6.6-8.4v DC
Remote control distance:> 2km @ 22dbm
Radio firmware: EdgeTX
Module Firmware: Multiprotocol- Module (4IN1)
Channels: Up to 16 channels (depending on the receiver)
Display: 4.3-inch TFT full-colour touch display with a resolution of 480 * 272
Gimbal: V4.0 Hall sensor with Aluminium fascia
Module Bay: JR compatible module bay
Upgrade method: Supports USB-C online / SD card offline upgrade

Support EdgeTX and OpenTX

EdgeTX is installed by default (Touch screen enabled)

* Requires EdgeTX version 2.6.0 or OpenTX version 2.3.15 or later.

V4.0 Hall Gimbals

Standard version with V4.0 Hall Gimbals, same chipset as the AG01, optimized hall sensor circuitry,

improves center point positioning and temperature stability. Stick travel, self-centering and stick tension are now externally adjustable.

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

Flat & Raised Grips Included

Both the raised and flat versions of the rear grips are included allowing you to customize the feel of your TX16s MKII right out of the box.

Built-in dual speakers & Raised Grips Included

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

External Module Bay

The TX16s natively supports Team Black Sheep MicroTX modules in CRSFmode with LUA scripts.

Best of all the TX16s Internal 4-in-1 Multi-protocol module allows you to keep the MicroTX installed and

switch between internal RF and Crossfire via software, no more module swapping.

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

Easy Firmware Updates

Upgraded Design

Retooled faceplate with improved fit and finish
Improved S1/S2 knobs with center detents
4.3” IPS Color Display - The TX16s features a bright and clear 4.3-inch IPS color display for easy and convenient model setup and operation with adjustable brightness to suit all conditions.

Improved LS/RS Sliders with smoother feel and better centre-detents.

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

New 3.5mm Audio jack - Rear mounted audio jack minimizes RF interference from external modules and adds headphone audio feature.
Redesigned battery cover, easier to remove.
Rear DIY Socket added for personalised mods.

제품 구성품 6 : [FRSKY] TARANIS R-XSR 16CH SBUS, 8CH PPM 양방향 텔레메트리 수신기

FrSky의 초소형 수신기 R-XSR은 XSR 수신기의 업그레이드 버전입니다.

R-XSR은 XSR의 모든 기능을 갖춘 수신기이며, XSR 수신기에 비해 크기와 무게가 겨우 1/3 의 초소형 수신기입니다.

또한 리던던시(redundancy) 기능이 통합되어 보안이 보장되며, IPEX 커넥터를 사용하면 안테나를 보다 편리하게 대체 할 수 있습니다.

특징

- 초소형 초경량

- 원격 측정(텔레메트리) 지원 및 스마트 포트 활성화

- 풀레인지

- SBUS / CPPM 신호 출력 전환 가능

- 리던던시(redundancy) 기능 지원

- IPEX 커넥터, 교체 가능한 안테나

- 펌웨어 업그레이드 가능

- 펌웨어 기본값은 ACCST D16 모드입니다.

- STK 툴을 이용하시면 펌웨어 업그레이드가 가능합니다.

- ACCESS 펌웨어로 받아보시고 싶으시면 주문시 알려주세요.

제원

크기 : 16*11*5.4mm (L*W*H)

무게 : 1.5g

채널 : 16CH (SBUS 에서 1-16CH / CPPM 에서 1~8CH)

작동 전압 : 3.5V~10V

소모 전류 :70mA@5V

호환 : FrSky X 시리즈 모듈 & 조종기 (D16 모드)

TX16S 바인딩 방법

1. 수신기의 Bind 버튼을 누른 채로 수신기의 전원을 켭니다. 빨강&녹색 LED 가 점등됩니다.

2. 조종기의 Model Setup 메뉴에서 RF Protocol 은 FrSkyX2 / D16 을 선택하고, FailSafe mode 를 No Pluses 를 선택한 후, Bind 를 선택합니다.

3. Ch1-8 Telem ON 을 선택합니다.

4. 조종기에서 비프음이 나기 시작하며, 수신기의 빨강 LED 가 깜빡이면 바인딩이 완료된 것입니다.

5. 조종기와 수신기의 전원을 껏다가 다시 켭니다.

6. 수신기에 녹색불만 들어와 있으면 완료된 것입니다.

* 바인딩 후 파랑 & 녹색 LED 가 켜져 있으면 SBUS 출력이며, 녹색 LED 만 켜져 있으면 PPM 출력 모드입니다.

SBUS/PPM 출력 모드를 변경하려면 수신기가 켜진 상태에서 바인딩 버튼을 4초간 누르면 됩니다.

[설명서(영문) / 펌웨어 다운로드]

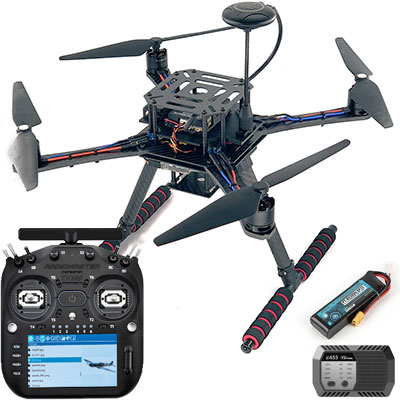

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

제품 구성품 7 : 18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)

Li-Ion 18650 2000mAh (65mm)

보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.

대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서

배터리 트레이에 장착이 불편합니다.

본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에

깔끔하게 장착이 됩니다.

수량 : 1pcs

- 보호회로 적용된 배터리임에도 불구하고 길이가 65mm입니다.

- 비보호 배터리와 사이즈가 동일합니다.

- 이제 사이즈/안전 걱정없이 편하게 사용하세요.

구성

배터리 1개(벌크 비닐포장)

제품 구성품 8 : [SUNNYSKY] X2212 980KV 드론모터 450-550급 (CCW)

SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)

●특징

SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
고순도 무산소동선 (Oxygen free pure copper wires) 사용
사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 1, 2 번 모터 방향입니다.

●이미지 및 제원

프로펠라는 포함되어 있지 않습니다.

제품 구성품 9 : [SUNNYSKY] X2212 980KV 드론모터 450-550급 (CW)

SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)

●특징

SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
고순도 무산소동선 (Oxygen free pure copper wires) 사용
사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 3, 4 번 모터 방향입니다.

●이미지 및 제원

프로펠라는 포함되어 있지 않습니다.

제품 구성품 10 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone

[GT Drone] 35A BL BLHeli_S ESC (for K380)

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

K380 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있으며,

XT30 전원 입력단자가 장착되어 있어 납땜이 필요하지 않습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

[팰콘샵] K380 고강도 카본 프레임 쿼드콥터 드론 + 픽스호크 GPS + TX16S MK2 조종기 포함 풀셋

제품 구성품 11 : [TR] 9450 자동 잠금 카본 프로펠라 (DJI/Universal Type) - Black

9450 Self-Lock Carbon Fiber Propeller (Universal Type)

휠베이스 기준 380~550mm급 쿼드 및 헥사에 사용되는 셀프 락타입 프롭 세트.

DJI 팬텀 시리즈, F450/F550 및 S550, TBS500급과 같은 Middle Class Frame에 적합합니다.

프롭 어댑터 직경 6mm/1.0 피치인 모터에는 모두 사용이 가능합니다.

정/역피치 각 1Set(CW/CCW)

규격 : 9.4 x 5.0 in

색상 : Black

제품 구성품 12 : VEGA 베가 그래핀 4셀 14.8V 2200mAh 35C 리튬 폴리머 배터리

VEGA 2200mAh 4S 35C Battery

- 새로운 프리미엄 배터리 브랜드 ‘VEGA’입니다.
- 내부 안전성 테스트 및 각종 비행 테스트에서 우수한 성능을 검증받은 제품입니다.
- 고급 그래핀 셀을 사용한 배터리로, 전압 유지, 발란스 유지, 충전 등의 부분에서 뛰어난 퍼포먼스를 보여주는 배터리입니다.
- 드론 및 무선모형 용도에 최적화된 배터리로 최상의 성능을 느껴보십시오.

구성
배터리 1개

사이즈 112x34x31mm
무게 228g

제품 구성품 13 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.
