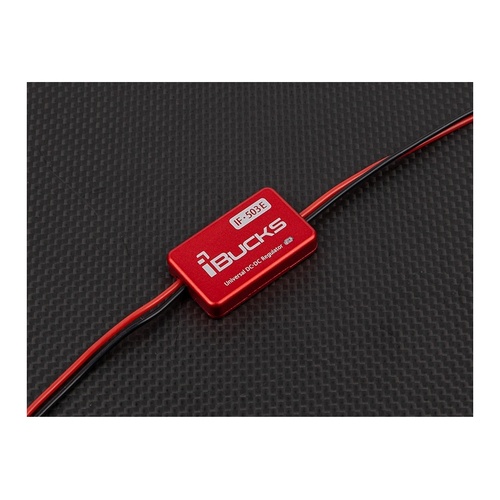

![[팰콘샵] IF-503E [iBucks] IF-503E Universal DC/DC Regulator BEC (5.0V/3.2A/HV) - 국산 KC인증](/shop/data/goods/fm100093536_1792153065.jpg)
상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
[iBucks] IF-503E Universal DC/DC Regulator(85V-5.0V/3.2A)
100% Made in KOREA!
ECI㈜의 산업용 DC-DC 컨버터는 드론에서 요구하는 소형, 경량화를 바탕으로 개발된 제품입니다.
국내에서 100% 개발, 생산되어 국내(KC) 인증과 미국(FCC) 인증을 득한 제품으로 타사 제품 대비 우수한 노이즈 저감 특성을 자랑합니다.
특히 DC 컨버터가 가지고 있는 스위칭 노이즈를 20mV 이하로 줄였으며 과전류에 대한 보호 회로 내장으로 제품의 안정성을 높였습니다.
시중에 수 많은 저가형 DC 컨버터가 있지만 정작 쓸만한 DC 컨버터를 찾기가 쉽지 않은 것이 현실입니다.
특히 시중에서 판매되고 있는 DC 컨버터의 문제점은, 스펙에 기재되어 있는 최대 허용 전류가 실제와 상당한 차이가 있다는 사실입니다.
예컨데 12V, 10A의 전력을 실제로 흘렸을 때 과열로 인해 사용할 수 없는 경우가 많습니다.
이에 ECI㈜에서 제대로 된 DC 컨버터를 만들어 보고자 오랫동안의 테스트와 실험으로 탄생한 DC-DC 컨버터입니다.
검증되지 않은 수 많은 DC컨버터의 사용으로 인해 고가의 드론과 비행체, 기타 산업용 장비에 치명적인 손상을 야기하는 경우가 많습니다.
DC-DC 컨버터는 배터리를 사용하는 모든 전자기기에 필수적인 장치로서, 특히 DC 컨버터는 비행체의 이륙이나 급격한 기동시에는 과부하로 더 많은 전력이 필요하며, 이때 스위칭 노이즈는 비례해서 증가하게 되어 있습니다.
전력 펌핑(Pumping)시에 노이즈 증가는 전자 장치의 오동작(마이컴의 Reset 등)을 야기하여 비행체의 추락을 야기합니다.
이에 드론과 무인항공체의 안정적인 전력 공급을 위해 심혈을 기울인, 국산 제품에 대한 믿음을 바탕으로 개발한 제품입니다.

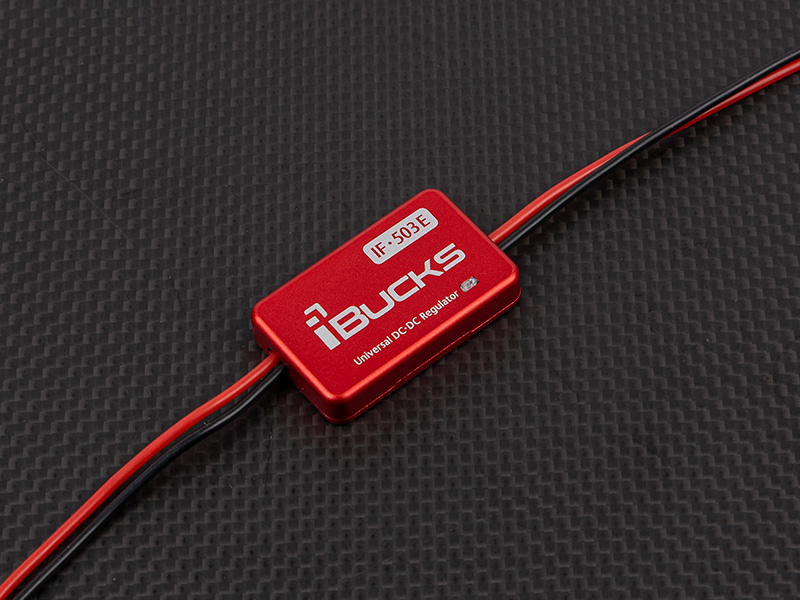

![[팰콘샵] IF-503E [iBucks] IF-503E Universal DC/DC Regulator BEC (5.0V/3.2A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/dce121a58a782f7c.jpg)
<제품 소개 (Introduction)>
본 제품은 드론의 소형 경량화와 고효율 전력 제어 장치에 적합한 고압 DC 전력 제어 장치(DC-DC 컨버터)로서 안정적인 전력 출력을 지속적으로 제공할 수 있는 DC-DC 컨버터입니다.
1. 셀 수가 많은 배터리 팩 시스템(Li-Po 10S~20S)
2. 하이브리드, 전기 및 파워 트레인
3. 드론의 통신 장치 및 컨트롤러 전력 공급 장치(초소형 고효율 시스템에 적합)
4. 산업용 대형 드론의 전원 공급 장치 또는 약제 펌프의 전원 공급
5. 로보트의 각 관절용 Servo Motor 전원 공급 장치
6. 기타 선박용 DC LED 전구 전원 공급 장치
7. 태양광 솔라 판넬 충전 장치
<제품 특징 (Features)>
- 입력 전압 범위 : IF-503(15~85V) / IF-503E(7.4~85V) DC
- 출력 전압/전류 : IF-503(12V 3.2A) / IF-503E(5V 3.2A)
- 효율 : 94%(@36W/15W)
- 보호기능 : 과전류, 과전압, 단락
- 냉각 방식 : 공냉식
- 인증사항 : KC, FCC
<주의 및 안전 사항 (Warning)>
- 잘못된 설치나 사용은 제품 손상, 화재, 또는 심각한 상해를 유발할 수 있습니다.
- 사용자는 반드시 본 설명서의 지침을 엄격히 준수해야 하며, 지침을 따르지 않아 발생한 문제에 대해서는
제조사가 책임지지 않습니다.
- 전원 및 배터리와 연결은 기구적으로 극성이 보호되어 있지만 임의로 변경하게 될 경우 파손될 수 있습니다.
- 특히 입력 단자와 출력 단자 구분에 신경써 주시길 바랍니다.
<기술 사양 (Specifications)>
| 항목 | 사양 |
| 입력 전압 (Input Voltage) | IF-503(15~85V) / IF-503E(7.4~85V) DC |
| 출력 전압 (Output Voltage) | IF-503(12V) / IF-503E(5V) DC |
| 출력 전류 (Output Current) | Max. 3.2A(IF-503, 503E) |
| 출력 전력 (Output Power) | IF-503(36W) / IF-503E(15W) |
| 효율 (Efficiency) | 최대 94% |
| 동작 온도 | -40℃ ~ +85℃ (과열 셧다운 +175℃) |
| 냉각 방식 | 공냉 |

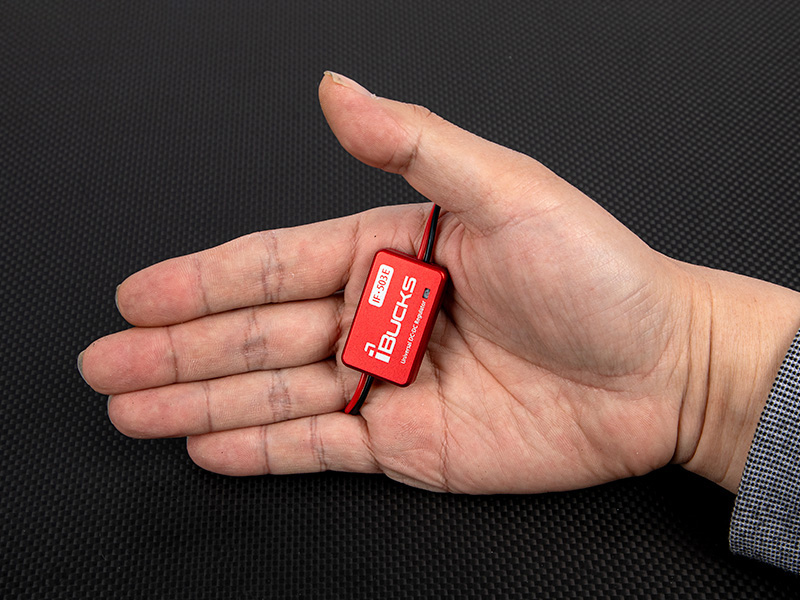

| 크기 (Dimension) | 38W x 24L x 10H(mm) |
| 무게 | 20g(With Cable) |
![[팰콘샵] IF-503E [iBucks] IF-503E Universal DC/DC Regulator BEC (5.0V/3.2A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/69ccdb9ff74cf3e0.jpg)
Dimension
![[팰콘샵] IF-503E [iBucks] IF-503E Universal DC/DC Regulator BEC (5.0V/3.2A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/48ebfa3f3a2404d6.jpg)
![[팰콘샵] IF-503E [iBucks] IF-503E Universal DC/DC Regulator BEC (5.0V/3.2A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/67e91505110c923f.jpg)
레귤레이터(BEC) 사용시 아래의 사항에 주의하십시오. ● 본 제품은 취미용 RC용으로 제작된 전용 기기입니다. 다른 용도로 사용시 보증하지 않습니다. ● 본 제품은 배터리(또는 전원)의 전압을 낮춰주는 전자 기기입니다. ● 공산품의 특성상 낮은 확률로 불량이 있을 수 있으므로, 반드시 미리 출력되는 전압을 확인한 후 사용하십시오. ● 서보 및 수신기, FC 등 사용하실 기기에 장착하기 전 반드시 출력 전압을 먼저 확인하십시오. ● 제품 초기 불량시 본품에 대해서만 교환이 가능하며, 본 기기로 인해 파생된 서보, 수신기 및 기타 장비의 손상에 대해서는 제조사 및 판매처에서 책임지지 않습니다. |
