S550 HexaCopter Super Combo 풀셋

Mini S800으로 해외에서 호평 받고 있는 S550 Super Combo 풀셋!

메인 프레임 외에, 모터, 변속기, 프로펠러, 픽스호크 FC 등 비행에 필요한 기자재가 모두 포함된 ARF Super Combo 패키지에,

비행에 필요한 조종기, 배터리, 충전기까지 모두 포함된 풀셋 구성입니다.

본 제품은 조립이 되어 있지 않으며, 직접 조립 하셔야 하는 제품입니다.

타라니스와 동일하게 OpenTX 를 사용하는 초가성비 조종기인 라디오마스터 포켓 엣지 디지털 양방향 조종기가 포함되어 있으며,

배터리, 충전기가 함께 구성되어 있는 풀셋 구성으로,

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

아울러 Gimbal 및 배터리 BED를 장착, 다양한 Mission에 적용 가능한 All Round 드론 시스템.

모터가 6개 장착된 헥사콥터 타입의 드론으로, 픽스호크를 이용한 연구/개발/수업/강의 등 전천후로 사용이 가능한 제품입니다.

모터가 4개인 F450, S500 보다 더욱 뛰어난 안정성을 가지고 있습니다.

* 포켓 엣지 (ELRS KC) 조종기가 포함되어 있습니다.

* 사용자의 편의를 위해 수신기 납땜 및 송수신기 바인딩을 미리 해서 보내드립니다.

KoaFC 와 함께 사용시 양방향 텔레메트리 기능을 이용하여 드론의 각종 정보 (배터리, GPS, 고도, 자세, 메시지 등) 를 실시간으로 확인할 수 있습니다.

대한민국 코아에프씨에서 직접 개발한 양방향 소프트웨어로, 아두파일럿 / PX4 모두 지원합니다.

팰콘샵에서 본 제품 구입시 해당 소프트웨어를 조종기에 설치하여 발송해 드립니다.

양방향 텔레메트리 셋팅 방법 : https://github.com/koadrone/edgetx-bw-telemetry

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

An excellent strong lightweight Hexcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.

The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.

This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!

The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.

The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.

Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[TR] S550 HexaCopter 드론 PDB Edition Kit (CF Landing Gear)	[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트	T2212-920KV 브러쉬리스 모터 정방향 (V2)
T2212-920KV 브러쉬리스 모터 역방향 (V2)	[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone	[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조, 픽스호크 추천

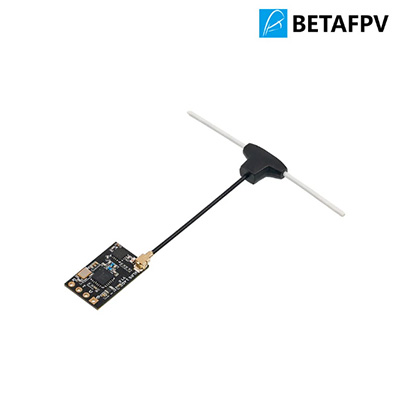

[라디오마스터] Pocket 포켓 엣지TX 조종기 (ELRS, KC 인증) - 차콜 색상	[SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)	PT-B4200N-FX50 (11.1V, 3S1P, 50C+) 리튬폴리머 배터리 - XT60
[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)	18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)	서보 연장선 케이블 (Futaba) - 10cm

제품 구성품 1 : [TR] S550 HexaCopter 드론 PDB Edition Kit (CF Landing Gear)

TAROT S550 HexaCopter PDB Edition (CF Landing Gear) - KIT

타롯사의 S550 헥사 프레임 세트

Power Distribution 보드가 기본 장착 되어 있어 복잡한 배선도 손쉽게 솔더링이 가능합니다.

아울러 Gimbal 및 배터리 BED를 장착, 고프로급의 짐벌과의 조합으로 항공촬영용 기체로 사용하실 수 있습니다.

• Pre-threaded brass sleeves for all frame bolts
• Locating tabs for arms
• PCB for easy and neat wiring
• Easy assembly

• Frame Diameter: 550mm
• Height: 288mm
• Weight: 445g (frame only)
• Motor Mount Bolt Holes: 16~19~25mm

• 6 x 28mm 1000~1200kv (or similar size/kv)
• 6 x 18~30 Amp ESC
• 6 x 8~10 Prop (3CW & 3CCW)
• Flight Controller(Tarot ZYX-M)
• 2200~5000mAh 3~4s Lipoly Battery

<제품 이미지>

- S550 Frame 사이즈

제품 구성품 2 : [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트

국산 비행컨트롤러인 KoA FC 와 GPS 의 셋트 상품입니다.

GPS 마운트와 각종 악세사리가 포함되어 있습니다.

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

MADE IN KOREA

대한민국에서 설계/생산하는 제품입니다

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

드론의 핵심 부품인 비행 컨트롤러는 국산 제품을 구매하기 어렵습니다. 많은 국내 드론 업체들이 자체 개발한 컨트롤러를 사용하지만, 대부분 자사 드론에 최적화되어 있어 범용성이 부족하고 별도로 판매되지도 않습니다. 물론 일부 고가 제품이 있지만, 높은 가격 때문에 접근성이 낮습니다.

이러한 상황 때문에 10년이 넘은 구형 프로세서를 사용하는 중국산 비행 컨트롤러가 여전히 대학 교육이나 기업 연구용으로 널리 쓰이고 있습니다.

KOA DRONE FC는 이러한 아쉬운 점을 해결하기 위해 탄생했습니다. 고가의 최고급 컨트롤러를 대체하기보다는, 합리적인 가격으로 구형 중국산 픽스호크를 대체하는 것이 우리의 목표입니다. 누구나 부담 없이 사용할 수 있는 국산 비행 컨트롤러를 제공하여 드론 산업 발전에 기여하고자 합니다.

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

KOA DRONE FC는 저렴한 가격과 뛰어난 범용성을 핵심 목표로 설계되었습니다.

특히, 사용자가 원하는 드론 소프트웨어를 자유롭게 선택할 수 있도록 ArduPilot, PX4, Betaflight, iNAV를 모두 지원합니다. 이를 통해 연구, 교육, 취미 등 다양한 분야에서 활용될 수 있는 최적의 솔루션을 제공합니다.

더 나아가, 레이싱 드론용으로 널리 사용되는 30.5mm 규격의 장착 구멍까지 적용하여 사용 편의성과 확장성을 높였습니다. 이로써 드론 종류에 구애받지 않고 누구나 손쉽게 사용할 수 있습니다.

공식 홈페이지 (매뉴얼, 펌웨어 다운로드) : https://koafc.com/

< 키 포인트 >

* 뛰어난 가성비와 표준 규격 호환성

* 최신 H743 프로세서, 고성능 기압센서

* 초경량, 초박형, 35mm 표준 홀 규격으로 소형 드론에도 사용 가능

* Ardupilot, PX4 뿐만 아니라 Betaflight, iNAV 까지 지원

* 250급 소형 드론 ~ 500급 드론 사용 가능

Bosch Sensortec 의 비용 효율적으로 설계된 고성능, 저잡음 듀얼 IMU 센서가 포함되어 있어 센서 중복성(Redundancy)을 가지고 있으며, 뛰어난 안정성을 지니고 있습니다.

최신의 SPA06 기압 센서 사용으로 기존의 FC 에 일반적으로 사용되는 센서에 비해 훨씬 더 정밀한 고도 측정/유지가 가능합니다.

STMicroelectronics 기반 STM32H743 프로세서는 최대 480MHz로 실행되는 Arm Cortex-M7 코어, 2MB 플래시 메모리 및 1MB RAM 이 있습니다.

H7 프로세서의 뛰어난 처리 능력 덕분에 개발 작업을 보다 생산적이고 효율적으로 수행할 수 있으며, 라즈베리파이와 같은 컴패니언 컴퓨터와의 뛰어난 호환성을 가집니다.

KoA-Drone FC 는 모든 드론/로버/비행기/궤도차량/보트 등에 사용 가능한 범용 비행 컨트롤러로 설계되었습니다.

단일 기판에 전압 센서 및 5V BEC 가 내장되어 있어서 외장형 파워 모듈 없이 단독으로 사용이 가능하며,

소형 드론용 30x30mm M3 표준 규격에 맞게 홀 가공이 되어 있으므로 현존하는 대부분의 표준형 소형 드론에 손쉽게 장착할 수 있습니다.

DJI O3/O4, Runcam OpenIPC 등의 디지털 FPV 카메라에 사용할 수 있는 전용 12V BEC 및 연결 포트가 포함되어 있습니다.

Pixhawk Bus 표준에 맞는 GH1.25 커넥터를 사용하고 있어 현재 출시되고 있는 대부분의 표준 픽스호크용 호환 제품들을 사용할 수 있습니다.

최대 8개의 변속기/서보를 연결할 수 있는 외장형 8채널 PWM HUB 가 동봉되어 있으며, 소형 드론에 사용할 경우 4in1 ESC 를 연결하여 사용할 수도 있습니다.

제품 구성품

[ 상세 제원 ]

프로세서 및 센서

- 프로세서 : STM32H743 (32 Bit Arm? Cortex?-M7, 480MHz, 2MB memory, 1MB SRAM)

- 온보드 센서

* Accel/Gyro : BMI088 + BMI088 (듀얼 센서)

* Barometer : SPA06-003 (절대 정확도 ±0.3hPa / 상대 정확도 ±0.03hPa / 최대 해상도 ±0.25m)

* Compass : 없음 (외장 컴퍼스 필요)

- Micro SD 카드 슬롯

- UART(시리얼) x 7

- I2C, SPI, SWD, ADC(VBAT, Current)

- External CAN 옵션

- BEC 5V 2.5A (FC, 수신기, GPS, 옵티컬플로우 등 기타 장치용)

- BEC 12V 2.5A (O4 영상 송신기, 카메라용)

전기 데이터

- 작동 전압 : 5V

- 최대 입력 전압 (VBAT) : 6S (24V)

- USB 전원 입력 :

* 4.75 ~ 5.25V

* 동봉된 전용 USB 케이블을 사용하여 Power/Debug 단자로 외부기기 전원 공급 가능

- 작동 온도 : -15 ~ 50°C

규격

- 크기 : 40 * 60 * 10mm

- 무게 : 33g(케이스 포함) / 14g(케이스 제외)

RC 입력

- SBUS, CRSF, ELRS, S.Port, F.Port, SRXL, SRXL2 지원

VTX 지원

- DJI O3, O4, Runcam OpenIPC 디지털 FPV 시스템을 위한 전용 12V BEC 및 포트 제공

PWM 출력

- 최대 8개 PWM 출력

- 채널1 ~ 채널8 DShot (BDShot) 지원

- 채널8 에서 외장형 부저 지원

TELEM 출력

- TELEM1, TELEM2 텔레메트리(시리얼) 포트

- External CAN Module 사용시 TELEM2 에서 CAN 통신 지원 (CAN 모듈은 옵션)

배터리 모니터링

- VBAT 단자에 전압 센서 및 5V BEC 내장 (외장형 파워 모듈 불필요)

- 외장형 4in1 ESC 또는 파워 모듈 연결시 전류 측정 가능

UART Mapping

픽스호크용 펌웨어인 아두파일럿(Ardupilot)과 PX4 뿐만 아니라,

FPV 레이싱드론용 펌웨어인 베타플라이트(BetaFlight)와 아이나브(iNAV) 까지 모두 지원합니다.

* PX4 펌웨어가 사전 설치되어 출고됩니다.

사용하는 펌웨어에 맞게 미션 플래너 (Mission Planner), QGC(Qground Control), 베타플라이트/아이나브 컨피규레이터 앱 까지 모두 지원합니다.

케이스 분해/조립

가볍고 견고한 플라스틱 케이스는 손쉽게 분리할 수 있습니다.

무게를 최소한으로 줄이기 위해 3D 프린트로 생산된 케이스는, 내부 센서의 자기장 간섭을 피하기 위해 일체의 나사가 포함되어 있지 않으며, 손으로 쉽게 분리할 수 있습니다.

케이스 분해시 PCB 본체는 30.5 x 30.5mm / M3 의 소형 드론 표준 규격으로 홀 가공이 되어 있습니다.

30x30 표준 FC 규격을 지원하는 250급 소형 레이싱 드론에 손쉽게 탑재할 수 있으며, 소형 드론에 장착시 4in1 ESC 를 연결하여 사용할 수 있습니다.

4in1 ESC 사용시 변속기와 센서 케이블을 연결하여 배터리 전압과 소모 전류 측정이 모두 가능합니다.

내부에 전압 측정을 위한 ADC 가 내장되어 있어 별도의 외장형 파워 모듈이 없어도 배터리 전압을 체크할 수 있습니다. (최대 6S Lipo, XT60 전원 케이블 포함)

7S 이상의 전압을 사용하거나, 또는 소모 전류 측정이 필요할 경우 외장형 파워모듈을 별도로 연결할 수도 있습니다.

PWM 출력

제품에 포함된 PWM 허브를 이용하여 최대 8개의 PWM 출력을 지원합니다.

모든 PWM 포트에서는 양방향 DShot 을 지원하며, ESC 나 서보를 연결할 수 있습니다.

PWM 허브의 8번 포트는 부저 기능으로도 사용할 수 있습니다.

PWM 포트는 서보도 지원하므로, 일반 드론 뿐만 아니라 고정익 드론 (비행기), 로버, 보트 등 다양한 기기에 사용이 가능합니다.

GPS 연결

Compass 센서가 내장된 픽스호크 표준 프로토콜의 GPS 를 사용할 수 있습니다. GH 1.25 6Pin 규격을 사용합니다.

수신기 연결

RC 포트에 표준 시리얼 프로토콜을 지원합니다. SBUS 수신기 연결을 위한 3Pin 케이블이 동봉되어 있으며, 그 외에도 S.Port, F.Port, SRXL, SRXL2, CRSF, ELRS 프로토콜의 수신기를 지원합니다.

I2C 연결

I2C 포트를 통해 표준 I2C 호환 기기를 연결할 수 있습니다. I2C 분배 허브(미포함)를 이용한다면 여러개의 I2C 기기를 동시에 연결할 수 있습니다.

텔레메트리 연결

TELEM1 / TELEM2 포트를 통해 외부 무선 통신을 위한 표준 MAVLINK 텔레메트리 장치(미포함)를 연결할 수 있습니다.

FC 의 외부 제어를 위한 라즈베리파이와 같은 컴패니언 컴퓨터를 연결할 수도 있습니다.

CAN 장치 연결

TELEM2 포트에 외장형 CAN 모듈(미포함)을 장착하여 CAN 통신을 지원합니다.

디지털 FPV 연결

DJI O3, O4, Runcam Wifilink 등의 디지털 FPV 를 연결할 수 있는 전용 포트에서는 12V BEC 출력 및 TX, RX 연결이 가능합니다.

다른 5V 장치를 실수로 연결하는 것을 방지하기 위해 GH1.25 7Pin 으로 제작되었습니다.

FC 자체에 12V BEC 가 내장되어 있으므로 디지털 FPV 카메라를 위한 별도의 전원이 필요 없습니다.

( 디지털 FPV 연결 예시 )

연결 케이블은 FPV 시스템에 따라 상이하므로 포함되어 있지 않습니다. 디지털 FPV Air Unit 의 연결 도식은 사용하시는 해당 FPV 시스템의 매뉴얼을 참고하십시오.

AUX / DEBUG

디버깅 및 추가 장치의 원활한 연결을 위해 AUX, DEBUG 포트가 마련되어 있습니다.

Dimension

제품 구성품 3 : T2212-920KV 브러쉬리스 모터 정방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

아래 이미지의 1, 2 번 모터 방향입니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

제품 구성품 4 : T2212-920KV 브러쉬리스 모터 역방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

아래 이미지의 3, 4 번 모터 방향입니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

제품 구성품 5 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone

[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

제품 구성품 6 : [GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조, 픽스호크 추천

[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

프로펠라 전문 제조회사 Gemfan 의 드론전용 고강도 프로펠라 입니다.

일반 나일론 프로펠라와 달리 소재에 탄소 섬유 (카본 파이버) 가 포함되어 있어

강도가 높고 휘어짐이 적습니다.

특히 진동에 민감한 픽스호크 비행 컨트롤러와의 궁합이 좋으므로

픽스호크를 사용하는 450 ~ 500 Class 드론에 추천드립니다.

DJI Type 모터에 사용할 수 있게 센터홀이 십일자로 가공된 제품입니다.

모터축이 둥근 모터에는 사용할 수 없으니 주의하세요. (아래 사진 참조)

제품 구성품 7 : [라디오마스터] Pocket 포켓 엣지TX 조종기 (ELRS, KC 인증) - 차콜 색상

KC 전파인증 번호 : R-R-ssr-POCKETELRS / R-R-cdr-PRC

ELRS 양방향 텔레메트리 기능을 이용하여 드론의 각종 정보 (배터리, GPS, 고도, 자세, 메시지 등) 를 실시간으로 확인할 수 있습니다.

텔레메트리 셋팅 방법 : https://github.com/koadrone/edgetx-bw-telemetry

홀 효과 짐벌 | 탈착식 스틱 끝단 | 접이식 안테나 | 18650 배터리 수납공간

*리얼플라이트 호환 가능 (배터리,수신기 미포함)

라디오마스터 포켓은 작고 가벼운 조종기이지만 강력한 성능을 자랑합니다. ExpressLRS버전으로 EdgeTX 펌웨어가 사전 설치되어 있습니다. 또한 포켓에는 탈착식 스틱 끝과 접이식 안테나가 장착되어 있어 휴대와 보관이 간편합니다. 18650 배터리와 호환되어 긴 배터리 수명으로 몇 시간 동안 즐길 수 있습니다.

라디오마스터 포켓은 강력한 기능을 모두 갖춘 작고 가벼운 조종기를 찾는 사람에게 최고의 선택입니다.

라디오마스터 포켓의 특징

- ExpressLRS 버전에서 사용 가능
- EdgeTX 펌웨어 및 ExpressLRS ISM FW가 사전 설치되어 있습니다.(최대 전력은 하드웨어에 따라 다름)]
- 18650 배터리, 몇 시간 동안 즐기는 데 필요한 모든 전력 [배터리 미포함]
- 탈착식 스틱 끝과 접이식 안테나를 갖춘 휴대가 간편한 경량 디자인
- 부드러운 센터링과 정확한 반응을 위한 홀 이펙트 짐벌 기본 제공
- 스위치 위치를 시각화하는 데 도움이 되는 내장 LED 조명 [SA 및 SD]
- 크기와 기능의 완벽한 균형을 제공하는 백라이트 LCD 스크린
- 손쉬운 채널 트리밍을 위한 트림 버튼
- 라디오마스터 나노 사이즈 모듈 및 TBS 나노 크로스파이어/나노 트레이서와 호환되는 외부 모듈 베이

휴대성과 경량성

어디서나 휴대하기 편리하도록

홀 효과 짐벌

부드러운 센터링 및 정밀한 반응

트림 버튼

간편한 채널 트리밍

더욱 강력하고 더 오래

18650 배터리로 더 오랫동안 즐길 수 있는 외부 모듈을 위한 충분한 전원
*배터리 별도구매

빌트인 LED 조명

외장 나노 모듈 베이

라디오마스터 나노 사이즈 모듈, TBS 나노 크로스파이어/나노 트레이서와 호환 가능

짐벌 조정

A L-R
M1/M2를 전환합니다. 시계 방향으로 돌리면 자동 센터링(스로틀)이 비활성화됩니다.
시계 반대 방향으로 돌리면 자동 센터링(엘리베이터)이 활성화됩니다.
B T
스로틀 스틱 장력을 조정합니다. 시계 방향으로 돌리면 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
C 상-하
시계 방향으로 돌리면 수직 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
D 왼쪽-오른쪽
시계 방향으로 돌리면 수평 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.

세부 사이즈

버튼 명칭

구성품

Pocket Radio
*배터리, 수신기 미포함

커스텀 이동용 파우치

USB-C 케이블

화면 보호기

스티커

낮은 텐션 스프링 *4

매뉴얼

SPEC

사이즈	156.665.1125.3mm(안테나 접은 상태) 156.673.1154.8mm(안테나 편 상태)
무게	288g
작동 주파수	2.400GHz ~ 2.480GHz
내부 RF	ELRS 2.4GHz
지원 프로토콜	모듈에 따라 다름
작동 전압	6.6-8.4V DC
운영 체제	Edge TX
제어 채널	최대 16 (수신기 종속)
디스플레이	128*64 흑백 LCD
배터리	2*18650 (별도 구매)
충전	USB-C 충전 내장
펌웨어 업그레이드 방법	Via USB 또는 SD card
짐벌	홀 효과
모듈 베이	나노 크기 (TBS 나노크로스파이어/나노 트레이서/RM RANGER 나노/RM4in1 모듈과 호환 가능)
필독	자사에서 판매하고 있는 라디오마스터 포켓 조종기는 한국형 펌웨어가 업데이트 되어 있습니다. 따라서 조종기와 수신기가 한국형 펌웨어로 일치해야 정상적으로 바인딩이 가능합니다. 만약 수신기의 펌웨어가 다르다면 한국형 펌웨어로 업데이트 후 사용해주셔야 합니다.

제품 구성품 8 : [SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)

SuperD ELRS Nano Receiver

- SuperD ELRS 나노 수신기입니다.

본 제품은 ELRS 전용 수신기 입니다.

4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.

구성

수신기 1개

T 안테나 1개

케이블 1개

메뉴얼

BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.

ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.

This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Specification
Weight : 0.7g (receiver only)
Size : 12mm*19mm
Telemetry power : 20dbm (100mW, 2.4G Version)
Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM
Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU
Input voltage : 5V
Antenna connector : IPEX MHF

BETAFPV ExpressLRS Receivers
Choosing a suitable receiver to fly quadcopter or other RC models is very important.
BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.

SuperD RXMicro RXNano RXLite RXWeight1.1g (RX only)3.5g (RX only)0.7g (RX only)0.47g (Tower), 0.53g (Flat)AntennaIPEX MHF + T antennaIPEX MHF + T antennaIPEX MHF + T antennaSMD ceramic antennaMCUESP32-PICO-D4, dual SX1280ESP8285ESP8285ESP8285RF ChipDual SX1280 + Dual PASX128XSX1280 + PA, SX1276 + PASX128XFrequency2.4GHz ISM2.4GHz ISM2.4GHz ISM, 915MHz (FCC), 868MHz (EU)2.4GHz ISMTelemetry Power100mW17mW100mW17mWSerial Output ProtocolCRSFPWM or CRSFCRSFCRSFModel TypeFPV Drone, Fixed-wing aircraftFixed-wing aircraft, Helicopter, RC Cars, RC BoatsFPV DroneWhoop Drone

Diagram
Nano receiver 2.4G version diagram as shown below.
Nano receiver 868MHz/915MHz version diagram as shown below. [팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.;
ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:

2.4G Nano TX Module supports 500Hz refresh rate；
Short press the button on the Nano module 3 times to get into the binding status.

We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly,
the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.

Click to download the firmware of the ELRS Nano Receiver(V3.3.0 Version).

Know More About ExpressLRS
ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance
in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported
with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in
ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Configuration & Bind
ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board.
So make sure your flight controller board supports the CRSF serial protocol.
Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

The connection between the ELRS Nano receiver and the FC board is shown below. [팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.

On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol.
Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.
[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Nano receiver could enter binding status by power on/off three times.

Plugin and unplug nano receiver three times;
Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
If the receiver has a solid light, it's bound.

Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

BETAFPV ELRS Nano receiver user manual download.

These folding TPU holders for BETAFPV's ExpressLRS 2.4G receiver have been designed by Ridwan Hughes to be reusable and easily printable.
You could download the STL file on Thingiverse.

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

Package
1 * BETAFPV ELRS Nano receiver
1 * BETAFPV T antenna
2 * Spare shrink tube
4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
1 * pin header 1x4
1 * Nano receiver user manual

[팰콘샵] SREF-032-ARF S550 헥사콥터 + 국산 픽스호크 GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

제품 구성품 9 : PT-B4200N-FX50 (11.1V, 3S1P, 50C+) 리튬폴리머 배터리 - XT60

Poly-Tronics 7th Generation 4,200mAh (11.1V, 3S1P, 50C+)

7세대 리튬 폴리머 전지 Poly-Tronics UFW(Ultra Feather Weight) FX Edition!

FX 버젼은 동급 최강의 경량, 컴팩트 팩으로서 Cycling 특성을 더욱더 Upgrade한 모델로서 특히 드론 및 항공용으로 사용할 수 있도록 Aspect Ratio를 극단적으로 줄인 Compact 버젼입니다.

출하시 XT60 컨넥터가 기본 솔더링 되어 출고 됩니다.

<제품 이미지>

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B4200N-FX50 (11.1V, 3S1P, 50C+)

No	Item	Spec'	비고
1	크기(WHD)	4413725	mm
2	무게(g)	316g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	4,200mAh
7	충전 전류	Max 5C	Coulomb
8	방전율(C)	연속 : 50C	Coulomb

제품 구성품 10 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.
