AMASS MT60 3-Phase Motor/ESC Connector Housing Set(2Set)

중/대형 멀티콥터 및 전동헬기에 유용한 3상 BL Motor와 ESC 연결용 컨넥터 시스템!

환봉타입의 멀티콥터 등에 복잡한 변속기 배선 연결도 이제는 간편하게!

AMASS 3-Phase Motor/ESC는 삼각형태의 컴팩트한 모터-변속기 연결 하우징으로 내부 Stopper를 내장, 분리 후 연결시 모터의 Phase 위상이 바뀌지 않으며 항상 같은 Phase를 유지할 수 있도록 설계 되어 있습니다.

아울러 Silicon 성형 Wire Skirt를 추가, 별도의 수축포 없이 솔더링이 가능하며 차후 여러번 재생해서 재활용이 가능합니다.

최대 허용 전류는 60A(Max 80A>30sec)로 14~24inch Prop을 사용하는 MX5015/7015/4114급 멀티콥터 모터에 최적화 되어 있습니다.

실리콘 와이어는 최대 14AWG까지 연결 가능합니다.

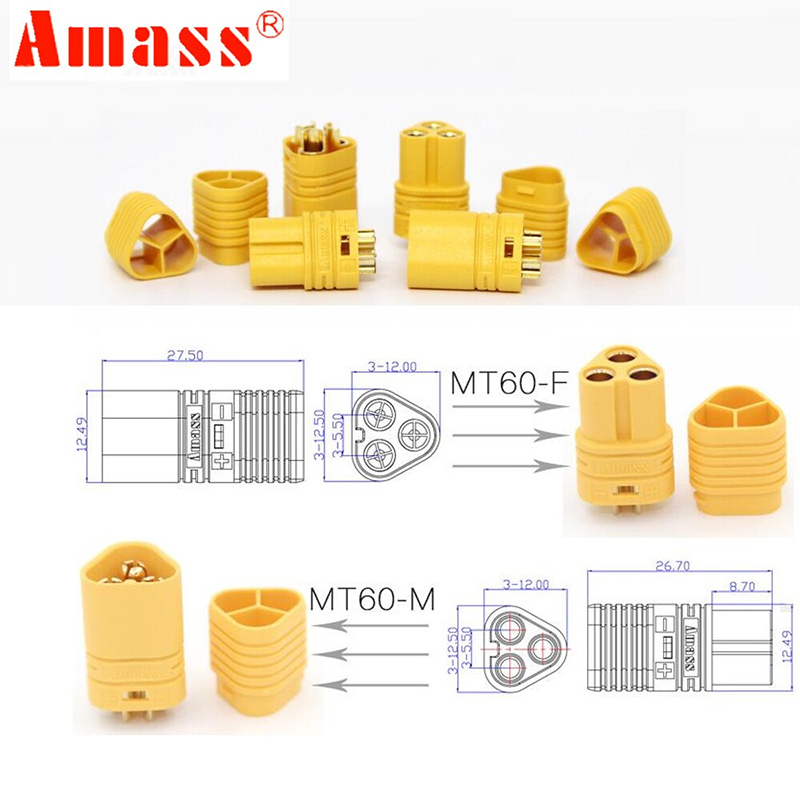

연결 방법은 아래 도해를 참조하세요.

<제품 이미지>

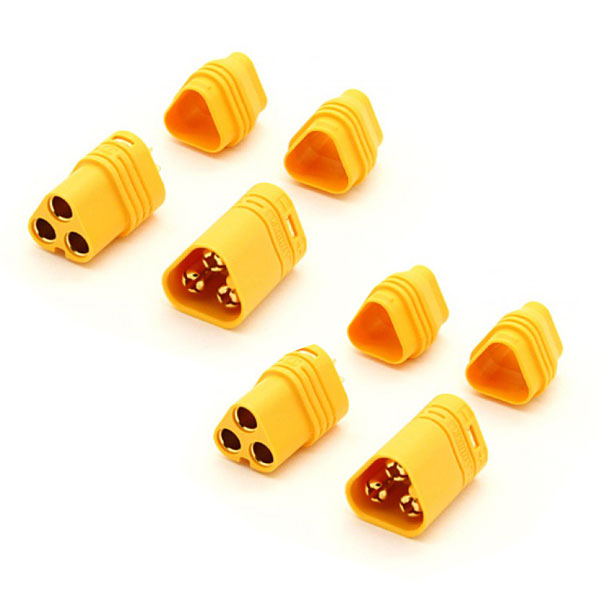

모터 및 변속기 2Set 분이 기본사양입니다.

중간에 Stopper가 내장되어 있어, 분리 후 결속시 위상 변화가 생기지 않습니다.

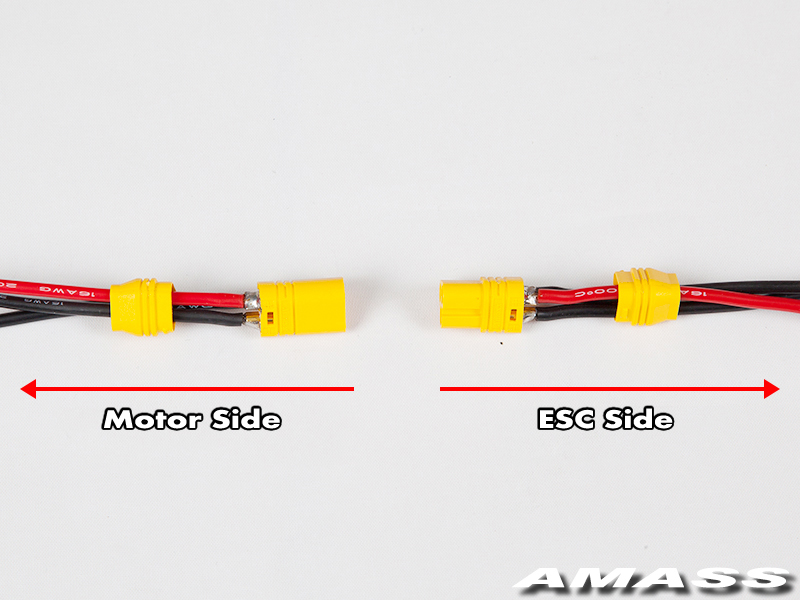

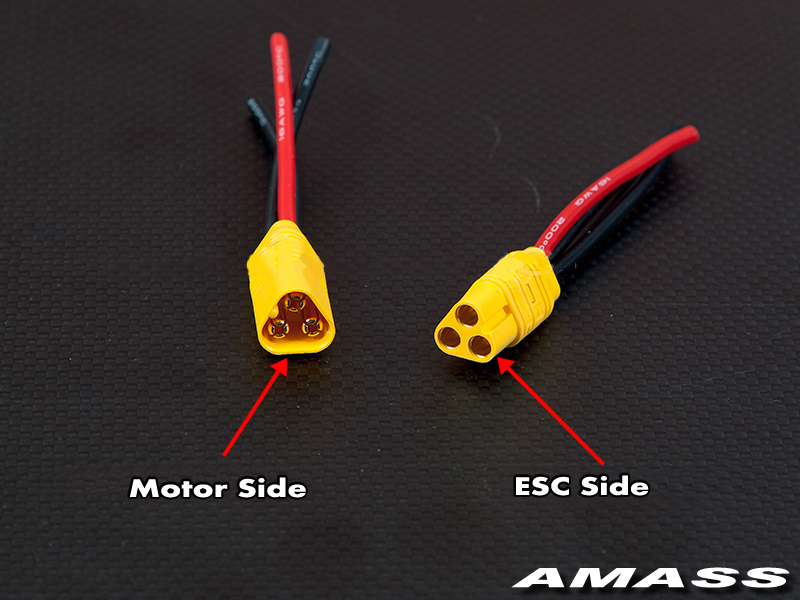

아래 사진과 같이 솔더링을 합니다.

교류방식의 Brushless Motor는 3가닥 중 임의의 선 2가닥의 위치만 바꿔주면 모터가 반대로 돕니다.

반드시 Phase 확인 후 솔더링을 하고 Skirt를 고정합니다.
