상품상세설명

Full Range 제품이며, S-FHSS 조종기에는 사용할 수 없습니다.

2개의 수신기를 병렬로 연결해서 최대 13채널까지 확장하여 사용할 수 있습니다.

사용가능 조종기 : Futaba 6EX, 7C, TM-7, TM-8, T8FG, T10C, TM-10, T10CG, T12Z, T12FG, TM-14, T14MZ, T18SZ 등

Dimension : 47.5 X25.3 X15mm

Weight : 11 g

Operating Voltage Range : 3.5~8.4 V

Number of Channels : 8~13ch

[ 바인딩 방법 ]

1. 조종기를 켭니다. 조종기 모듈레이션 설정에서 FASST 모드로 설정하여야 합니다 (FASSTest 사용 불가)

2. 수신기의 F/S 버튼을 누르고 있는 상태에서 수신기에 전원을 켭니다.

3. 수신기의 빨간색 LED 가 꺼지고 녹색 LED 가 들어오면 바인딩이 완료된 것입니다.

[ LED 상태 표시 ]

1. 녹색 점등 : 정상 상태

2. 빨강 & 녹색 점등 : 바인딩 대기중

3. 빨강 깜빡임 & 녹색 점등 : 조종 신호 없음

4. 빨강 점등 & 녹색 두번씩 깜빡임 : 페일세이프 설정

5. 빨강 천천히 깜빡임 & 녹색 점등 : 표준스피드(FS) 모드

6. 빨강 빠르게 깜빡임 & 녹색 점등 : 하이스피드(HS) 모드

[ HS 모드 변환 방법 ]

주의 : HS(High Speed) 모드에서는 반드시 하이 스피드 전용 디지털 서보를 사용해야 합니다. 일반 서보 사용시 반드시 FS 모드로 사용하여야 하며, 일반 서보를 HS 모드의 수신기에 연결시 서보가 손상될 수 있습니다.

조종기 전원을 끄고, 수신기에 배터리를 연결한 후, F/S 버튼을 6초간 누르고 있다가 떼면 HS모드↔FS모드로 변경됩니다.

HS 모드에서는 빨강 LED 가 빠르게 깜빡이고, FS 모드에서는 천천히 깜빡입니다.

[ 멀티 채널 모드 ]

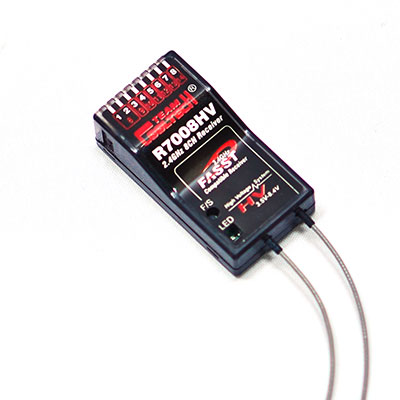

두 개의 R7008HV 수신기를 연결하여 멀티채널의 13채널 수신기로 사용할 수 있습니다.

1. 두 개의 수신기를 각각 조종기와 바인딩 합니다.

2. 두 번째 수신기의 CH1 과 CH2 를 점퍼로 연결합니다.

3. 이제부터 두 번째 수신기의 CH3~CH8 은 각각 CH9~CH13 로 동작합니다.
