BEAM-RC T-Rex600N Grounding Bracket (3pcs)
T-Rex600 니트로용 그라운딩 브라켓 세트.(업그레이드용)
오리지널 파트와는 달리 브라켓 자체가 크로스 멤버 역활을 하며 Hard한 추락시 프레임의 파손확률은 현저히 줄여줄 수 있도록 고안된 제품입니다.
Front/Rear/Rudder Mounting Bracket으로 구성되어 있으며 장착 방법은 아래 사진을 참조하시면 됩니다.
T-Rex600Nitro STD/Pro/NSP/Limited 전 기종 공용.
<제품구성>
- Grounding Bracket 3 pcs
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515990.jpg)
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515991.jpg)
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515992.jpg)
1. 그라운딩 브라켓은 3개의 컴포넌트로 구성이 되어 있습니다.
바텀 브라켓 2개와 러더 서보용 브라켓 1개로 이루어져 있으며 Version.2 이후 부터는 3개 모두 Universal Type으로 규격이 동일합니다.
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515993.jpg)
2. 프론트 스키드 쪽에 장착한 사진.
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515994.jpg)
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515995.jpg)
3. 원래 Tail Boom Brace의 위치에 주의.
후방 마운트를 장착한 후에는 브레이스의 위치도 옮겨야 합니다.
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515996.jpg)
4. Tail Boom Brace End 위치 이동 완료.
기존 위치에서 약간 앞쪽으로 당겨 집니다.
이렇게 장착함으로 해서 하드한 추락시 연료통 뒤쪽의 카본 프레임이 쪼개지는 것을 방지하고 추락시의 전단 응력을 모두 Metal Grounding Brace가 모두 흡수하게끔 합니다.
물론 기존의 자리에 있던 크로스 멤버는 그대로 사용합니다. M3X6 볼트로 그 위치에 다시 장착합니다.(작은 서클 참조)
이 경우, 크로스 멤버가 프레임의 뒤틀림을 억제하는 효과를 그대로 유지할 수 있습니다.
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515997.jpg)

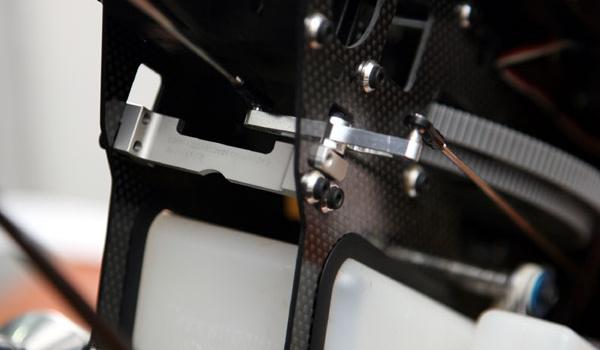

5. 러더 서보용 마운팅 브라켓은 아래와 같이 장착합니다.
한쪽 프레임에만 장착되는 기존 방식과는 달리 브라켓이 양쪽 프레임을 모두 잡아 주기 때문에 진동 등에 의한 러더 서보 링키지 로드의 간섭을 최소화 할 수 있습니다.
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515998.jpg)
6. 제품에 포함된 볼트와 와셔는 반대편 프레임에 사진과 같이 장착합니다.
![[팰콘샵] Beam_600_F_M_B [Beam] T-Rex600N Grounding Bracket (3pcs)](/shop/lib/meditor/../../data/editor/14216515999.jpg)
