Gryphon Dynamics Core PCB with Harness - Split Type

The World Finest, Luxuary Multicopter Air Frame!

GRYPHON DYNAMICS HEXA/OCTO/DODECA/DECIMA USFS Series F-Type ARM에 장착되는 Core PCB Set.

Core Module에 Power Line 및 Signal Line, LED Line까지 통합해서 결속이 가능한 구조로 되어 있으며, Made in USA! Colorized Molex Harness를 기본 채용, 견교하면서도 신뢰도 있는 Connection을 구현 하였습니다.

HEXA/DODECA의 경우 3 Set, OCTO/DECIMA/X8의 경우 4 Set가 소요됩니다.

주의 : Split Type은 모든 시그널 라인이 독립채널로 되어 있습니다.(기존 버젼의 경우 Ground는 모두 Common으로 되어 있음)

따라서 총 8개의 시그널 라인을 모두 독립적으로 사용이 가능합니다.

제품 구성 :

1. CORE PCB : 1 Set

2. Molex Colorized Harness : 4 Set(색상별)

3. 8P Plat Cable for Core PCB : 1 Set

<제품 이미지>

전용 하네스 세트와 함께 공급 됩니다.

파워 라인은 G3.5 Gold Connector 사이즈로 Male 쪽은 아래 제품을 사용하시면 됩니다.

Gryphon G3.5 Connector Set 바로 가기(클릭!)

CORE PCB 쪽은 코드별 배선 위치가 마킹 되어 있으므로 시그널 패턴을 보신 후 솔더링 하시면 됩니다.

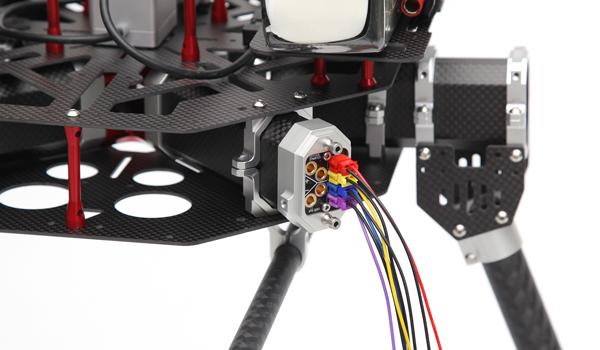

CORE PCB 장착시 복잡한 Power Line 및 Signal Line, LED Line을 한방에 결속 가능!
