상품상세설명

[Xenon-Tech] DSMX Full Range All-in-1 Telemetry System!

공전의 히트를 기록한 최고성능의 Xenon 수신기를 위한 All in One 타입 텔레메트리 시스템!

동사의 7ch/8ch/10ch 수신기와 연결해서 사용하며, DSM2 및 DSMX를 완벽 지원하며, Full Range(~3.5Km)를 지원하는 텔레메트리 세트로서 조종기에서 아래와 같은 다양한 기능을 지원합니다.

<주요기능>

1. 고도(Altitute) 정보 표시(0.1m 단위)

2. 수신기 배터리 잔량 표시

3. 메인 동력 배터리 잔량 표시 및 경보(최대 30V 까지)

4. 메인 동력 배터리 소비 전류(클램프 미터 기능) 실시간 표시

5. 상공의 대기온도 실시간 표시

6. Brushless Motor RPM 실시간 표시

※ 주의 : 이 수신기는 스펙트럼 정품 조종기 및 Orange Module 에서 사용하실 수 있습니다.

스펙트럼이 아닌 타사 조종기에 스펙트럼 DM8/DM9 모듈을 사용하는 경우, 호환이 되지 않을 수 있습니다.

Specification

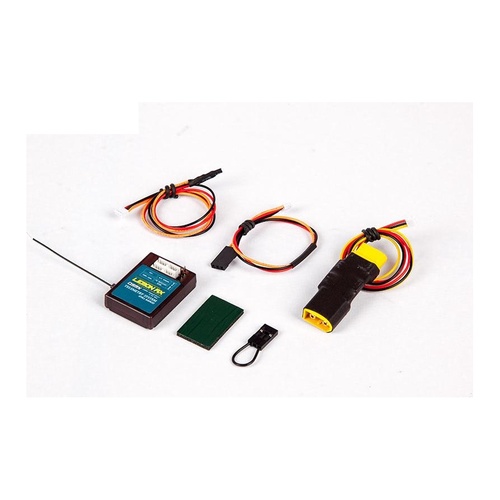

<제품 구성>

<셋업 방법>

- 먼저 아래 사진과 같이 텔레메트리 본체와 각종 센서들 및 수신기의 바인딩 포트에 Receiver Bind Pin을 연결합니다.

- 바인딩 방법은 해당수신기의 바인딩 방법과 동일합니다. 단, 텔레메트리 장착시 바인딩 플러그는 텔레메트리 시스템의 바인딩 포트에 연결 후 바인딩을 합니다.

- 조종기(DX8/DX9/DX18 등)의 환경 설정에서 Telemetry 탭을 열어서 1번포트부터 6번 포트까지 취향에 맞게 텔레메트리 항목을 배열합니다.(사진 예제 참조) 각 항목별로 경보 레벨 및 리미트 등을 사용자 취향에 맞춰 설정해 둡니다.

- 바인딩이 완료되면 조종기의 LCD 패널 창에 텔레메트리 안테나가 뜨게 되고 죠그 셔틀을 돌리면 텔레메트리 정보가 나타납니다.

- 죠그 셔틀을 계속 돌리면 해당 텔레메트리 데이터의 디테일 항목으로 계속 바뀌면서 표시를 해 줍니다.

아래 사진은 메인 동력 전지의 전압과 대기온도가 표시됩니다.

- 죠그 셔틀을 계속 돌리면 고도와 소비 전류량(클램프 미터)가 실시간으로 표시됩니다.

해당 텔레메트리 데이터의 디테일 항목으로 계속 바뀌면서 표시를 해 줍니다.

고도는 절대 고도가 아니라 텔레메트리에 전원이 들어간 시점의 고도를 '0m'로 잡습니다.(상대 고도)

- 최종적으로 설정해둔 데이터 로그를 바탕으로 해당 파라미터의 최저점과 최고점을 일목요연하게 표시해 줍니다.

- Brushless Motor의 RPM은 아래 도면의 온도 센서 포트 중 우측의 선 하나를 Brushless Motor의 3상 와이어에 브릿지 해두면 모터의 RPM을 실시간으로 측정할 수 있습니다.
