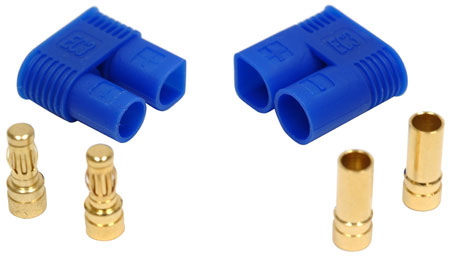

EC3/DEV Battery Connecter(80A)

중, 대형 배터리 및 전자 변속기용 오리지널 EC3 컨넥터 세트

대방전 전류(60~80A)를 소모하는 브러시리스 모터/변속기/배터리 시스템에 추천하는 컨넥터로서 4,00mAh/6S(2.2V) 이상 대용량 배터리에 적합한 컨넥터 단자.

1셋트에 암수 1조(1pair)가 들어있습니다.

<제     원>

●3.5mm connector, max continuous current: 80A

Note:
3.5mm Male gold connector for putting into "DEV" blue connector
3.5mm Female gold connector for putting into "BATT" blue connecotr

<제작 방법>

Step.1 먼저 와이어의 실리콘 부분을 약 5mm 정도 스트립 후 납을 솔더링합니다.

Step.2 컨넥처 부분에도 솔더링을 합니다. 이 때 납이 컨넥터의 턱부분에 뭍지 않도록 주의 하며 80% 정도만 납을 녹여 넣습니다.

Step.3 와이어와 컨넥터를 함께 솔더링 합니다. 이때 납이 단자의 홀 부분에서 넘치지 않도록 주의 합니다.

Step.4 단자가 냉각이 될 때까지 충분히 식힌 후 터미널과 결합합니다. 이때 아래 사진과 같이 '-' 드라이버를 준비합니다.

Step.5 단자를 터미널에 삽입 후 '-' 드라이버로 엣지 부분을 힘을 줘서 밀어 넣습니다.

Step.6 터미널 조인트에서 "딱" 소리가 날 때까지 밀어 넣어야 하며 확실하게 결합이 되지 않을 경우, 망치 등으로 살짝 두들깁니다.

Step.7 단자가 터미널에 확실히 결합되어 분리가 되지 않는지 확인합니다.
