상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
![[팰콘샵] ZYX13 [TR] ZYX-GS 짐벌용 3축 자이로(V1.1)](/shop/data/editor/20151102141739.jpg)
TR ZYX-GS 3 Axis Gimbal Stabilization System(V1.1)
타롯사의 짐벌용 3축 자이로 ZYX-GS!
TAROT 사에서 만든 고성능 짐벌 자이로 시스템 ZYX-GS는 독립적인 3축을 효과적으로 제어하면서도 본격적인 항공촬영용 짐벌 자이로로 충분히 사용할 수 있으며 타사의 3축 짐벌과도 훌륭히 매칭이 되는 제품 입니다.
ZYX-GS 3축 자세 제어, PC 상에서 게인 값 조절, 자세 제어 락 및 자세 추종 등의 다양한 모드를 지원합니다.
3축 MEMS 방식 센서와 가속도 센서가 내장되어 있으며 무상 펌웨어 업그레이드를 차후 제공합니다.
ZYX-GS는 기본적으로 자세 고정 모드와 FPV 자세 추종 모드 두 가지 제어 모드를 지원하는데 이는 항공촬영을 하는 사용자 등의 편의성과 업무 유연성에 많은 이점을 제공합니다.
ZYX-GS는 서로 다른 서보 알고리듬을 지원하는데 범용적인 서보(볼룸 포텐쇼미터 서보)와 벨로시티 서보(볼륨이 없는 서보) 모두를 지원하므로 사용자는 현재 사용하고 있는 서보의 특성에 맞게 최적화 해서 사용이 가능합니다.
아울러 상위기종에서만 지원되던 최대 800Hz의 입력 레이트를 지원하며 이는 최대 800Hz를 지원하는 서보와 매칭시 짐벌의 자세제어를 훨씬 빠르고 정밀하게 제어가 가능합니다.
컨트롤러의 알고리즘은 항공촬영 분야에 최적화 되어 있으며 변덕스러운 날씨에도 상관없이 안정적인 짐벌 성능을 구현합니다.
윤세훈님의 국내 Test 동영상입니다.
국내 사용자들을 위해 별도 한글 매뉴얼을 제공하고 있으며, 짐벌용 3축 자이로를 사용해 보지 않은 분들이라도 쉽게 스텝 바이 스텝으로 세팅하실 수가 있습니다.
![[팰콘샵] ZYX13 [TR] ZYX-GS 짐벌용 3축 자이로(V1.1)](/shop/data/editor/20151102141743.jpg)
- Full Aluminum CNC 가공된 센서 및 메탈 케이스
![[팰콘샵] ZYX13 [TR] ZYX-GS 짐벌용 3축 자이로(V1.1)](/shop/data/editor/20151102141748.jpg)
<제 원>
1. 3축 수평 짐벌(팬/틸트/롤 안정화)
2. 게인 미세 조정 및 PC 상에서 3차원 자세제어 상황을 실시간으로 제공
3. 두개의 컨트롤 모드 지원 : 자세 고정 모드와 자세 추종 모드(FPV)
4. 조종기 스틱 비례 제어 모드와 포지션 모드 지원
5. 센서 기술 : 3축 MEMS 자이로 및 가속도 센서
6. 지원되는 짐벌 : 서보 제어방식 짐벌, 벨로시티 서보(볼륨리스 방식) 지원
7. 서보 밴드 지원 : 1520us/960us/760us (와이드/내로우 밴드 모두 지원)
8. 지원 수신기 타입 : 범용 수신기/후타바 S-BUS/DSM2/DSMJ/DSMX
주의 사항 : JR/SPEKTRUM 방식의 위성 안테나는 ZYX-GS 컨트롤러에서 바인딩 하는 것이 아니라 일반 수신기에서 바인딩 후 위성안테나만 ZYX-GS 컨트롤러에 장착하면 조종기와 컨트롤러 사이에 통신이 되며 컨트롤러가 수신기로 동작합니다.
9. 치수 : 38*29*13(컨트롤러)/27*27*9mm(센서)
10. 중량 : 26g
11. Rc 조종기 통신 방식 : PPM/PCM/2.4G 모두 지원
12. 동작 전압 : 3.5V~9.0V
13. 소비전력 : 60mAh
14. 동작 온도 : -15 ºC ~65 ºC
15. 최대 각속도 : 2000︒/SEC
16. 최대 가속 : 16G
17. 인풋 레이트 : Max 800Hz 롤축
18. 제어 범위 : -45︒ ~45︒(롤축)/ -180︒ ~180︒(팬축)/ -135︒ ~90︒(틸트축)
<제품 이미지>

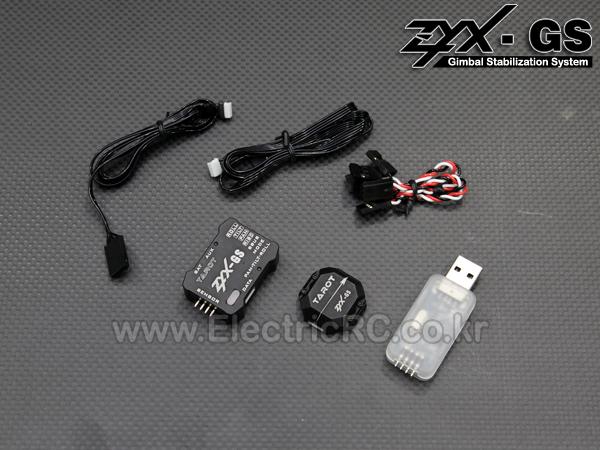

PC 소프트웨어용 USB 와 케이블, 그리고 설치 CD가 포함되어 있습니다.
![[팰콘샵] ZYX13 [TR] ZYX-GS 짐벌용 3축 자이로(V1.1)](/shop/data/editor/20151102141752.jpg)
<제품 장착 요령>
메인 컨트롤러는 짐벌 하우징에 장착합니다.(방향은 상관 없음)
![[팰콘샵] ZYX13 [TR] ZYX-GS 짐벌용 3축 자이로(V1.1)](/shop/data/editor/20151102141755.jpg)
센서는 짐벌 바텀 플레이트 바로 위쪽 또는 아래 쪽에 설치합니다. 이때 센서의 화살파 방향이 뒤에서 봤을때 우측을 향하도록 합니다.
![[팰콘샵] ZYX13 [TR] ZYX-GS 짐벌용 3축 자이로(V1.1)](/shop/data/editor/20151102141758.jpg)
