AMASS AS150 Anti-Spark/HASP Connector(2Set/Battery Side)
스파크 방지용 인슐레이터(5.6Ω)가 내장된 신형 AS150 컨넥터 시스템.
6Cell/ 5,200mAh 이상의 대용량 배터리에서 변속기 연결시 필연적으로 발생하는 스파크를 원천적으로 차단, Surgy 전압에 의한 변속기 및 TVS가 내장되지 않은 PMU의 소자를 보호하는 획기적인 컨넥터 시스템입니다
+단자쪽에 2중 인슐레이터로 컨넥터를 구성, 아울러 5.6.Ω 저항을 내장, 1단 연결에서 저항이 써지를 흡수하고 2단 연결에서 인슐레이터 바깥쪽 단자는 접촉하지 않고 메인 컨넥터가 연결되는 방식입니다.
6,000mAh~16,000mAh Range의 5S~14S(14.8V~51.8V)까지 범용적으로 사용이 가능합니다.
실리콘 와이어는 최대 8AWG까지 연결 가능하며 배터리쪽 단자 2세트 분이 포함되어 있습니다.
- Gold plated, for large current, used for high voltage batteries.
- Φ7mm (Male Pin) Continuance Current 150A, Peak Current 200A
- Patented Anti-Spark Design
- Open side for easy soldering
- Reusable Threaded end design, easy to insert/take off from protect case.
- Tightening ring on Female side to prevent losse after long time use.
<제품 이미지>

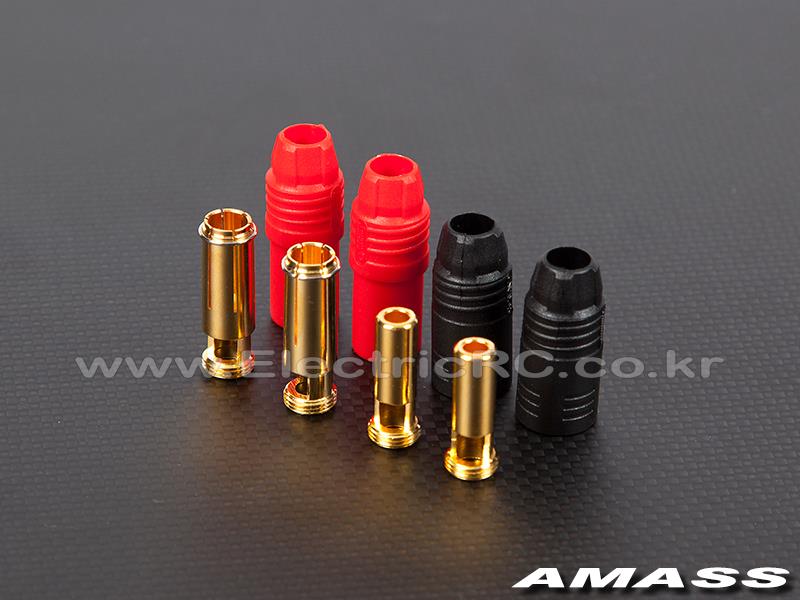

배터리쪽 ±단자 2Set가 기본사양입니다.
![[팰콘샵] AM-AS150-BS [AMASS] AS-150 DEV 스파크 방지 커넥터 (배터리쪽만 2조)](/shop/data/editor/20160630171452.jpg)
<연결 방법>
제품의 포장지에는 연결방법이 잘못되어 있으며 표준 연결방법은 아래 이미지 도해를 참고해서 솔더링 및 조립을 완료합니다.
기본적으로 인슐레이터 단자는 아래와 같이 변속기 또는 충전기 쪽에 연결합니다.
조립 완성 후 변속기와 배터리 연결시에는 반드시 -쪽을 먼저 연결하고 +쪽을 천천히 연결합니다.
![[팰콘샵] AM-AS150-BS [AMASS] AS-150 DEV 스파크 방지 커넥터 (배터리쪽만 2조)](/shop/data/editor/20160630171501.jpg)
단자와 실리콘 하우징은 나사산으로 구성되어 있습니다.
솔더링 완료 후 아래 사진과 같이 나사산을 잠궈서 조립을 완료 합니다.
![[팰콘샵] AM-AS150-BS [AMASS] AS-150 DEV 스파크 방지 커넥터 (배터리쪽만 2조)](/shop/data/editor/20160630171507.jpg)
배터리 단자 연결 완료 사진
