S550 HexaCopter ARF Super Combo!

가격 파괴 선언!

Mini S800으로 해외에서 호평 받고 있는 S550 Super Combo Edition!

메인 프레임 외에, 모터, 변속기, 프로펠러, Flight Controller등등 비행에 필요한 기자재가 모두 포함된 ARF Super Combo 패키지 입니다!

아울러 Gimbal 및 배터리 BED를 장착, 다양한 Mission에 적용 가능한 All Round 드론 시스템.

An excellent strong lightweight Hexcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.

The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.

This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!

The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.

The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.

Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.

국내 최다 판매고를 기록한 TAROT사의 ZYX-M 플라이트 컨트롤러 기본 포함!

DJI A2와 비교해 보십시오!

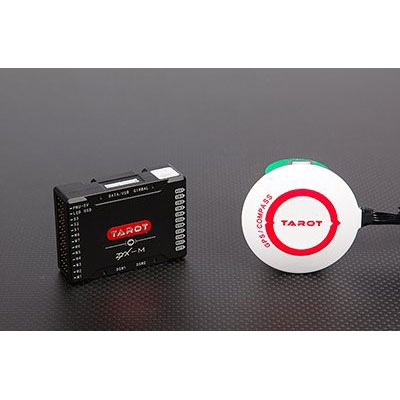

현존 21세기 최고의 멀티콥터용 컨트롤러 - ZYX-M 컨트롤러(+GPS) 기본 포함!

<제품 이미지>

- S550 Frame 사이즈

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다 [TR] S550 HexaCopter 드론 PDB Edition Kit (CF Landing Gear) [Tarot] ZYX-M 멀티콥터 비행 컨트롤러, GLONASS GPS 포함, 쿼드 헥사 옥토 모두 지원 (V1.5/GLONASS) T2212-920KV 브러쉬리스 모터 정방향 (V2) T2212-920KV 브러쉬리스 모터 역방향 (V2) [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착) [TR] 9x4.5 자동 잠금 프로펠라 (DJI/Universal Type) - White [TR] T-타입 GPS 마운트 셋트 (고품질)

ZYX-M 플라이트 컨트롤러 GUI Program(V1.5), 한글 설명서 바로가기(클릭!)

국내 정식 수입품에는 한글 매뉴얼이 포함되어 있습니다.

GLONASS GPS 모듈 펌웨어 버젼은 1.1입니다.(하기 이미지 참조)

- 스위스 U-Blox Neo M8N 탑재!

- GPS 위성 수신 속도 향상!

- Ublox Neo M8N 호환이 가능하도록 내부 펌웨어 변경!

- 차후 발매 예정인 무한대의 Waypoint 지정이 가능한 Ground Station용 Source Code 입력

- 대형 기체에서의 비행 안정성 비약적으로 향상!

<제품 특징>

- 초 고속 32 비트 프로세서 내장

- 뛰어난 내 충격, 내진 설계의 IMU 탑재

- Full Aluminum CNC 가공의 외장 케이스

- 이중 S-Bus 포트 내장

- 듀얼 위성 안테나 포트 내장

- 현존하는 모든 멀티콥터 형식 지원!(최대 OCTO 까지) 2. Fail Safe에서 고도 지정 가능(최대 ! 499m까지 1m 단위)

- 1~18ch 전 체널 프리 어싸인~(A2에만 있던 기능)

- Futaba S-BUS, DSM-J, DSM-2, DSM-X, 10bit(22ms), 11bit(11ms) 몽땅 지원!

- 현존하는 대부분의 전자식 리트랙터 지원.

  3단 토글 스위치 어싸인시 센터에서는 고도 자동 디텍트로 5m이상이면 리트렉터 접고 이하에서는 내려옴, 위로 토글시 수동으로 랜딩, 아래로 토글 시 수동으로 접음.

- IOC 기능 : Wookong/A2에만 있던 POI (Point of interest 기능 지원)

- 저전압 경보 및 2차 경보시 자동 고홈 랜딩 기능 지원.(전/후방 사용자 선택)

- 상급 사용자를 위한 수동 캘리브레이션 기능 : Gyro Scopic 및 각속도 센서 수동 제어 기능. 휠 베이스 타입이 아닌 특수형태의 멀콥모두 지원.

- 라이브 펌웨어 업데이트 기능....

- 10. TAROT사만의 특별한 기능!

  GPS 모드에서 직선 비행시 헤딩락 보정 기능 포함!(일명 도리도리 현상 제거)

   지자계 편차에 따른 옵셋값을 자동으로 보정해 줍니다.

- 짐벌의 7번채널을 ZYX-M의 Gimbal 포트 연결시 ZYX-M이 2nd IMU로 동작, 업무용 3축 짐벌의 팬 제어 성능을 완벽하게 보증!

- FPV 모듈 및 LED 장착을 위한 독립적인 Dual Way 방식의 PMU 기본 사양!(5V, 12V 출력 동시 지원!)

- 한글 매뉴얼 포함!

- Hexa, OCTO 기체의 경우 1개의 모터가 Fail이 나더라도 생존해서 돌아올 수 있는 Auto Pilot 기능 지원!

<주의 사항>

- 양방향 통신 모드를 사용하는 Hitec 수신기(Optima 시리즈)의 경우 ZYX-M과 사용에 제한이 있으므로 주의를 요합니다.

- 현재 버젼에서 Spektrum Satelite 위성 수신기로 바인딩 시 디지털 버스의 채널 수는 7ch까지로 제한 됩니다.

  차후 펌웨어 업데이트를 통해서 18ch까지 확장이 될 예정입니다.(펌웨어 업데이트 일정은 미정)

< 제품 이미지 >

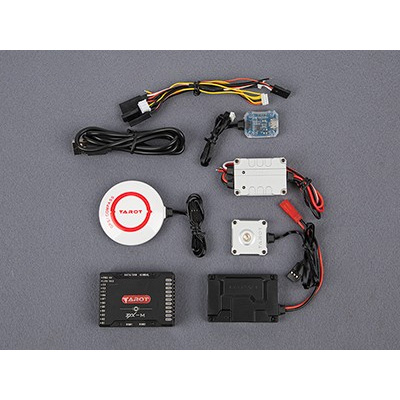

Full CNC 가공 Metal Case 기본 사양!

Full CNC 가공 LED 및 Dual OutPut(5V/12V) PMU 기본 포함!

짐벌 및 FPV, 그리고 LED 배선을 위한 별도의 12V 레귤레이터가 필요 없이 Dual Output PMU 하나로 배선 문제 완벽 해결!

초보자들도 Step by Step! 손쉽게 세팅이 가능한 한글 매뉴얼 포함!

플라이트 컨트롤러 연결 다이어 그램

- 첫 화면 접속시 현재 컨트롤러의 상태 정보를 실시간으로 보여 줍니다.

- Aircraft 선택 페이지. 최대 OCTO(모터 8개) 까지 완벽하게 지원

- IMU 포지션 선택 페이지.

 IMU의 위치를 자유자재로 선택, 정확한 IMU 및 GPS 위치값을 설정

- 수신기 선택 페이지. FUTABA S-BUS 부터 DSM-J, DSM2, DSM-X 및 범용 수신기까지 모두 지원.

컷 오프 타입 역시 두가지 모드 설정

- 자이로및 Atti 게인 설정 페이지

  타사의 FC에서는 없는 특별한 기능을 포함하고 있습니다.

  전진비행시 멀콥 특유의 요축 Wagging 및 OffSet 현상을 차단하기 위해 고가의 헬기 자이로에 포함되어 있던 헤딩락 기능 추가~!

- 1번 부터 18번 채널 까지 전 채널 원하는대로 할당 가능!

  각 채널의 리버스 및 채널 매핑을 자유롭게 설정, 아울러 별매 품인 2ch OSD와 조함시 실시간으로 CAM 모니터를 자유롭게 전환 가능합니다.

- 모터 테스트 세션

- 페일세이프 세팅.

   페일 세이프 상태에서 호버링 또는 리턴홈 설정 가능, 리턴 홈시 헤딩 방향을 전방/후방 선택 가능

- Intelligent Orientation 기능!   코스락, 및 고가의 FC에서 지원되던 POI(Point of Interest)기능 완벽 지원!

- 전압 경보 설정 기능, 각 스테이지에서 리턴 홈 또는 LED 경보 설정 가능.

- 고도 제한 설정 기능. 최대고도 60,000m, 수평 거리는 무한대 입니다.

- 지능형 리트랙터 기능.

  현존 대부분의 리트렉터와 조합으로 사용이 가능하며, 3단 토글 스위치에 어싸인시 센터 는 자동 감지 위치

(5m를 기준으로 상승시 리트랙터 접음. 하강시 리트랙터 내림) 위, 또는 아래로 토글 시 수동으로 리트랙터 제어.

제품 구성품 3 : T2212-920KV 브러쉬리스 모터 정방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

아래 이미지의 1, 2 번 모터 방향입니다.



<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

제품 구성품 4 : T2212-920KV 브러쉬리스 모터 역방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

아래 이미지의 3, 4 번 모터 방향입니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

 이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

제품 구성품 8 : [TR] T-타입 GPS 마운트 셋트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g
