[AMASS] XT-150 DEV 커넥터 배터리쪽만 4조
150A DEV Connecter Battery Side (4 Set)
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/goods/fm99998980_1792252900.jpg)
판매가격7,800 원회원 가입시 추가 할인
적립금70 원
물류창고
E
재고
물류창고 36개있음
상품번호QQ98980※ 전화문의시 상품번호를 알려주세요
고객선호도★★★★★ 4.9 (8개)
Email Us
상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속
99.9% 실재고
22년 전문가
확실한 기술지원
출고 전 촬영
실시간 배송알림
Since 2004

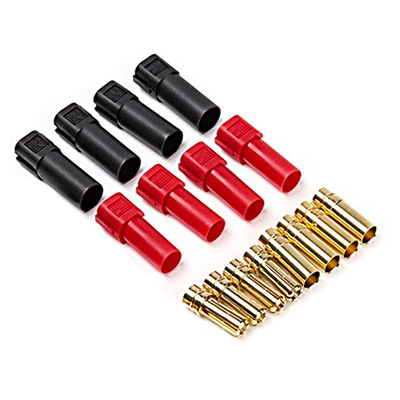

AMASS XT150 Connector for Battery Side only(4 Set)
세계 최대 컨넥터 메이커 - AMASS사의 XT150 Connector Set.(150A)
연속 전류 : 150A
최대 허용전류 : 200A(<30 Sec)
Battery 연결부 4 Set 분입니다.
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/lib/meditor/../../data/editor/1534904728.jpg)
<제작 방법>
먼저 플라스틱 튜브를 넣은 후 아래와 같이 컨넥터를 솔더링합니다.(골드 컨넥터는 별매)
반드시 하우징을 먼저 와이어에 삽입 후 컨넥터를 솔더링 해야 합니다.
와이어의 직경은 최대 10AWG까지 사용 가능합니다.
모터와 변속기는 극성이 바뀐상태로 연결시 변속기의 파손 및 화재의 위험이 있으므로 유의해야 합니다.
반드시 아래 도면과 같이 연결하시기 바랍니다.
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/editor/20160630172326.jpg)
솔더링 후 컨넥터를 장착하고 필요에 따라 아래와 같이 컨넥터들을 병렬로 연결 후 순간 접칙제로 살짝 고정합니다.
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/editor/20160630172330.jpg)
완성이 되면 아래와 같이 결속됩니다.
- 배터리 측
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/editor/20160630172333.jpg)
- 변속기 쪽
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/editor/20160630172338.jpg)
- 변속기와 배터리 연결
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/editor/20160630172342.jpg)
![[팰콘샵] KR910006DEV [AMASS] XT-150 DEV 커넥터 배터리쪽만 4조](/shop/data/editor/20160630172347.jpg)
