상품상세설명

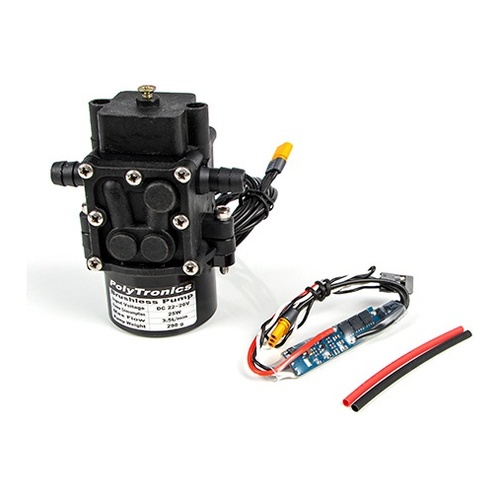

[PolyTronics] Brushless Pump + ESC Set for AG Spray System(Basic/22.2V Setup)
PolyTronics사의 항공 방제용 브러시리스 펌프 + 신형 변속기 세트.
모터 및 변속기(35A) 공히 6S(22.2V) 전용입니다.
따라서 별도의 강압용 레귤레이터가 필요가 없으며, 분당 토출압력(MAX Flow) 역시 3.5L/Min으로 개선된 제품입니다.
Basic Motor Pump + ESC 사양입니다.
12S(44.4V) 프레임에 장착하시는 분들은 필히 아래 이미지의 결선도를 확인 후에 배선작업 하시기 바랍니다.(매우 중요!)
![[팰콘샵] PT-PUMP-BC [PT] NEW BL Pump + ESC Set for AG Spray System(Basic/22.2V)](https://www.rcbank.co.kr/shop/data/editor/315ba683a1667a22.jpg)
![[팰콘샵] PT-PUMP-BC [PT] NEW BL Pump + ESC Set for AG Spray System(Basic/22.2V)](https://www.rcbank.co.kr/shop/data/editor/5a97031f7bb40641.jpg)
<제품 이미지>
6S 기반의 소형 방제 드론(5L급)의 경우 펌프 변속기를 파워보드에 다이렉트로 솔더링 하면 됩니다.
12S(44.4V) 파워를 사용하는 대형 프레임의 경우 파워 보드의 2개의 직렬 버스 중 아래 도면과 같이 뒤쪽 파워 보드에 변속기를 솔더링 하셔야 합니다.
기타 LED용 레귤레이터 등등도 동일하게 뒤쪽 파워 보드에 일괄 솔더링 해서 사용하시면 됩니다.
파워보드의 앞쪽 버스에 변속기를 연결할 경우, 직렬 Loop가 걸려서 펌프 변속기 및 메인 모터의 변속기, FC까지 모두 파손이 되므로 각별히 주의를 요합니다.
![[팰콘샵] PT-PUMP-BC [PT] NEW BL Pump + ESC Set for AG Spray System(Basic/22.2V)](https://www.rcbank.co.kr/shop/data/editor/c6d54f11db36f64b.jpg)
V1200S용 Monolith 타입 Power Distribution보드의 경우, 아래와 같이 뒤쪽 6S 버스에 펌프용 변속기를 솔더링 합니다.
아래 이미지는 예제로서 실제로는 XT90 단자의 뒤편에 변속기를 솔더링 하시면 됩니다.
![[팰콘샵] PT-PUMP-BC [PT] NEW BL Pump + ESC Set for AG Spray System(Basic/22.2V)](https://www.rcbank.co.kr/shop/data/editor/fb1d14ec8283d8b7.jpg)
