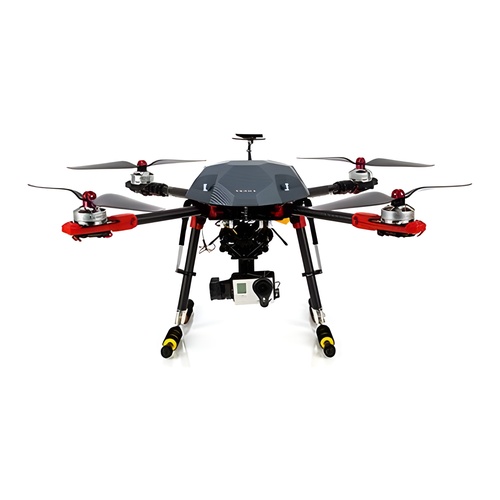

제품 구성품 1 : [TR] 아이언맨 650 스포츠 쿼드콥터 드론 키트 (리트랙트 포함)

TAROT IRON-MAN 650 Sports Quad Copter(Kit/Retractable/650mm)

Middle Class Flying Quad Machine 5th Edition

공전의 Hit를 기록한 Tarot사의 Iron-man 후속 모델 680 PRO 네번째 에디션.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서 공전의 히트를 기록한 TAROT T2D 짐벌과 완벽한 호환성을 보장하며 최대 14inch Prop 사용이 가능한 본격적인 중급 항공 촬영용 기체입니다.

PRO Edition은 메인 프레임이 PCB로 되어있어 DJI S800처럼 프레임에 직접 솔더링이 가능하며 복잡한 배선을 획기적으로 줄일 수 있도록 설계 되었습니다.

아울러 650 Sports 전용 전자식 리트랙터를 기본 장착(전용 컨트롤러 내장), 수신기에 연결 후 간단하게 랜딩기어를 전자제어 방식으로 접을 수가 있습니다.

주의 : 본 제품은 순수 Kit 상품으로서 아래 사진상의 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

주의2 : 사진상의 FRP 캐노피 및 GPS Mount, Landing Skid Sponge, Gopro 캠 및 짐벌은 별매 입니다.

프레임 제원 :

• 프레임 중량 : 750g

• 암 직경 : 16mm

• 모터 ~ 모터 대각선 거리 : 600mm

• 센터 바디 크기  : 190 x 200 x 2.0mm
• 비행 중량  : 약 2.6~2.8kg

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- 비행 컨트롤러

- 배터리 사양 : 22.2V 4,600mAh ~8,000mAh

- Prop : 12~14inch(Max)

- Motor : TAROT 4006MR(620KV/4S) 또는 4108MR(380KV/6S)

- ESC : 30A 이상(6S)

<제품 이미지>

- 사이드 뷰

- 바텀 이미지

  3,800mAh부터 8,000mAh까지 커먼 레일에 폭넓게 장착이 가능합니다.

- 전용 MR 프롭 및 퀵 릴리즈 장착 사진(별매)

- 상부 레이아웃 참고 이미지

제품 구성품 2 : [RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)


<제품 이미지>

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

제품 구성품 3 : [GT-Drone] 45A BLHeli_S OPTO ESC (2S~6S) for Drone

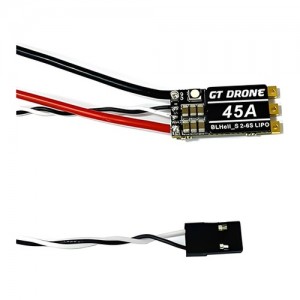

[GT Drone] 45A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

PCB 표면의 금도금 공정으로 인해 ESC 의 전류 저항 및 방열 능력을 효과적으로 개선하였습니다.

기본적으로 PWM 출력을 지원하며, Damped Light 기능이 활성화되어 소음이 적고 스로틀 반응이 더 부드럽습니다.

입력전압은 최대 6S (22.2V)까지 가능합니다.

* 제품에 투명 수축튜브가 포함되어 있습니다.

전기 단락(숏트)로 인한 손상을 방지하기 위해 반드시 수축튜브로 본 제품을 씌운 후 사용하시기 바랍니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot (150/300/600) 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

댐핑 라이트 모드, 회생 제동 기능은 모터 감속을 더 민감하고 효과적으로 만들어 제어를 더 정확하게 합니다.

능동 연속 전류 기술을 통해 배터리가 전력을 회복하여 지속 시간을 연장합니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

제품 구성품 4 : [DUALSKY] 12x5.5 MR Prop (Version.2)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

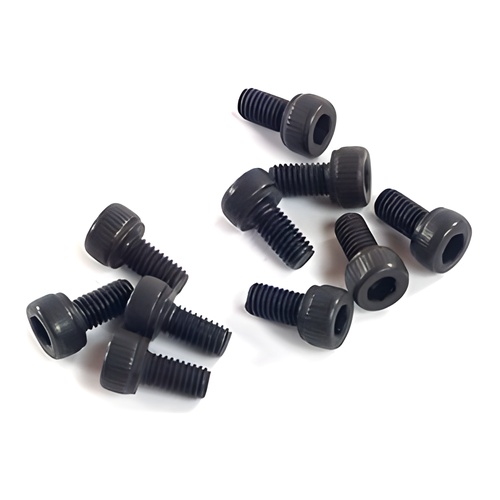

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

3. 장착 완료 사진

4. 실제 크기

제품 구성품 5 : [PX4, Ardupilot] 픽스호크 V2.4.8 32비트 비행 컨트롤러 + LED + NEO 8M GPS 셋트 (KC 인증)

Pixhawk PX4 PIX 2.4.8 32 Bit Flight Controller+GPS+Minim OSD+PM+Safety Switch+Buzzer+I2C (픽스호크)

KC 인증번호 : R-R-FwT-2020Pixhawk1

[ PX4  사용시 주의사항 ]

* 픽스호크 2.4.8 은 10년 이상 된 구형 하드웨어입니다.

2025년 현재 아두파일럿(Ardupilot) 펌웨어는 정상적으로 지원 및 작동하고 있으나,

PX4 펌웨어는 최신 버전에서 오류가 잦아서 정상적으로 지원되지 않습니다.

픽스호크 2.4.8 에 꼭 PX4 를 사용하시려면 버전 1.13.3 이하를 사용하시는 것을 권장드립니다.

제품 구성품 6 : [Flysky] 스트라이커 ST10 10채널 드론용 조종기 + ST-RX8s 수신기 세트

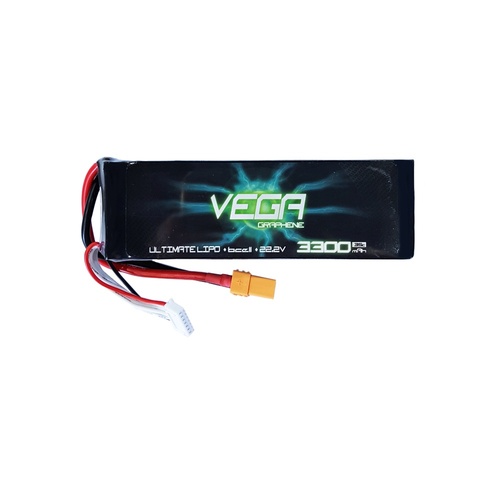

제품 구성품 7 : VEGA 베가 그래핀 6셀 22.2V 3300mAh 35C 리튬 폴리머 배터리 (XT90)

제품 구성품 8 : XT90잭 (배터리) -> XT60잭(기체) 변환잭

제품 구성품 9 : 아이맥스 B6 디지털 충전기 + 7.5A (90W) 파워 서플라이 (KC, 안전인증)

아이맥스 B6 디지털 충전기

  RC용으로 사용되는 리튬배터리(리튬폴리머/Li-Poly, 리튬철/Li-Fe, 리튬이온/Li-Ion) 배터리 및 니켈수소(Ni-MH), 니카드(Ni-Cd) 뿐만 아니라 12v 납축배터리(Pb)까지 충전이 가능한 범용 디지털 충전기입니다.

  야외에서 사용시 승용차량의 보넷 내부 12v 납축배터리에 연결하여 사용할 수 있으며, 실내에서 사용시에는 12v 5A 이상의 파워서플라이에 연결하여 사용할 수 있습니다. (파워서플라이는 포함.)

* 본 충전기는 80W 소형 충전기로서 대용량 Li-Po 배터리 충전용으로는 부적합 합니다.

KC인증번호 : MSIP-REI-YON-IMAXB6

안전인증 번호: HU10518-12016

[ 상세 사양 ]
- LCD 디스플레이 모니터
- 입력 전압 : DC 12V
- 출력 파워 : 최대 80W
- 충전 전류 : 0.1~5.0A
- 밸런싱 전류(리튬) : 300mAh/Cell
- 니카드(NiCd)/니켈수소(NiMh) 배터리 지원 셀 수 : 1~15셀
- 리튬(Li-ion/Polymer/Fe) 지원 셀 수 : 1~6셀
- 납축 배터리 지원 전압 : 2V ~ 50V

- 충전 완료시 알람음 알림
- 무게 : 450g
- 크기 : 137 x 87 x 33mm

[ 프로그램 ]

- 리튬 배터리 일반 충전

- 리튬 배터리 밸런싱 충전

- 리튬 배터리 빠른 밸런싱(FAST MODE) 충전 : 99% 까지 빠른속도로 충전하는 모드

- 리튬 배터리 장기보관 충전 : 각 셀당 전압을 3.8v 로 통일시켜 1개월 이상 장기보관을 위한 모드

- 리튬 배터리 방전

- 니켈수소, 니카드 배터리 일반/급속 충전

- 니켈수소, 니카드 배터리 방전

- 니켈수소, 니카드 배터리 리싸이클

- 납축 배터리 충전/방전

- 데이터 저장

[ 충전 오류 알림 ]

- REVERSE POLARITY : 역전류 경고

- CONNECTION BREAK : 배터리 연결 안됨

- SHORT ERR : 쇼트 에러

- INPUT VOL ERR : 입력 전압 저하

- VOL SELECT ERR : 배터리 전압 설정 오류

- BREAK DOWN : 충전 오류

- BATTERY CHECK LOW VOLTAGE : 리튬 배터리 저전압 경고

- BATTERY CHECK HIGH VOLTAGE : 배터리 고전압 경고

- BATTERY VOLTAGE CELL LOW VOL : 특정 셀 저전압 경고

- BATTERY VOLTAGE CELL HIGH VOL : 특정 셀 고전압 경고

- TEMP OVER ERR : 충전기 과열 경고, 충전기를 식혀주십시오!

[ 제품 구성 ]

- B6 디지털 충전기

- 딘스 충전 케이블

- JST 충전 케이블

- 부스터 충전 케이블

- 수신기 배터리(후타바) 충전 케이블

- 입력용 악어잭

- 12V 7.5A (90W) 파워 서플라이

충전기 전면부에 대형 LCD 액정 디스플레이와 4개의 스위치가 있습니다.

LCD 액정 디스플레이를 통해 충전상황을 확인할 수 있으며,

특히 리튬 배터리 충전시 각 셀당 전압의 밸런스 상황을 직접 눈으로 실시간 확인할 수 있습니다.

전면부의 Batt Type(Stop), Dec(◀), Inc(▶), Start(Enter) 스위치를 이용하여 배터리 종류와 전압, 전류등을 설정할 수 있습니다.

자세한 설정 방법은 동봉된 한글 설명서를 참고하시면 됩니다.

충전기의 좌측면에 야외충전용 악어클립과 실내충전용 아답터잭이 있습니다.

야외에서 사용시 승용차량의 본넷을 열고, 내부의 12v 배터리에 직접 연결하여 충전기를 사용할 수 있습니다.

혹시 모를 화재의 위험으로 인해 모든 충전기는 절대 시거잭 타입으로 나오지는 않으니 참고 바랍니다.

가정에서 사용시에는 실내충전용 아답터잭에 12v 파워서플라이를 연결하여 사용할 수 있습니다. (파워서플라이 포함)

예를 들어, 2200mAh 배터리를 충전하기 위해서는 2.2A 의 출력이 필요하며,

5A 서플라이로는 5000mAh 의 배터리까지 급속충전할 수 있습니다.

별도의 잭 작업 없이 바로 사용할 수 있게끔 여러가지 종류의 충전잭이 포함되어 있습니다.

위 사진 외의 잭은 포함되어 있지 않으므로, 사용하시는 배터리 잭이 다른 경우 (XT60, XT90, EC3, EC5 등) 충전 코드가 별도로 필요합니다.

아래의 링크에서 별도로 주문하실 수 있습니다.

제품 구성품 10 : XT60 충전 코드 (케이블)
