Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + T8FB 조종기 포함 풀셋

3.5inch Pixhawk Bumpered Ducted Guard Drone

일반가격 : 577,000 (회원 가입시 추가 할인)
적립금 : 5,770원

물류창고 :

재고 : 물류창고 22개있음

상품번호 : QA88228 (※전화문의시 상품번호를 알려주세요)

바로구매

장바구니

상품후기(7)

Virtual Assistant

Email Us

이미지	상품명	선택

기타 필요한 옵션상품 총합계: 0원

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

믿을 수 있는 팰콘샵, 6가지 안심 약속

99.9% 실재고

22년 전문가

확실한 기술지원

출고 전 촬영

실시간 배송알림

Since 2004

Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 조종기 포함 풀셋

Bee35 드론은 현재 출시된 픽스호크 드론 중 가장 작은 크기를 지니고 있습니다.

휠베이스(모터 대각선 거리)는 153mm 밖에 되지 않으며, 3.5인치의 초소형 프로펠라를 사용합니다.

프로펠라를 감싸는 안전 가드 형태로 설계된 안전한 프레임 구조로 인해 교육, 연구용으로 뛰어난 장점을 지닌 초소형 드론으로,

11.1V 1300 ~ 2200mAh 의 넓은 범위의 배터리를 사용할 수 있습니다.

메인 프레임은 매우 강력한 3.5mm 두께의 100% 탄소 섬유 (카본 파이버) 로 제작되어 매우 견고합니다.

안전을 위해 장착된 외부 범퍼는 반투명 플라스틱 소재로 매우 가벼우며,

충돌시 프레임이 쉽게 손상되지 않아 드론의 주요 부품을 보호할 수 있고,

비행 중 또는 착륙 시 프로펠러가 외부 물체나 사람과 접촉하여 발생할 수 있는 손상을 방지해 줍니다.

외부 범퍼는 나사 6개만 빼면 손쉽게 분해할 수 있으므로 파손시에도 손쉽게 교체할 수 있습니다.

픽스호크 비행 컨트롤러와 GPS 가 포함되어 있어서 야외에서의 일반 비행 및 자동 미션 수행도 가능하며,

손바닥만한 사이즈의 아주 작고 가볍다는 특성으로 인해 실내에서도 얼마든지 운용할 수 있습니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 초소형 FC 인 MicoAir H743 AIO 비행 컨트롤러와 M10 Ultra GPS 가 포함되어 있습니다.

MicoAir H743 AIO 비행 컨트롤러는 현재 출시중인 픽스호크 6C 등과 동일한 H743 MCU 를 사용하고 있으며,

고정밀 파워 모듈과 4개의 변속기까지 모두 일체형으로 단 한장의 기판에 통합 제작된 혁신적인 픽스호크 제품입니다.

또한 내장된 변속기는 최신의 AM32 ESC (32비트 프로세서) 를 사용하고 있어서 비행성이 매우 부드럽습니다.

기존의 16비트 ESC (BLHeli_S) 를 사용해 보셨다면 그 차이를 확실하게 느낄 수 있습니다.

기본적으로 Ardupilot 펌웨어가 설치되어 있습니다.

미조립 상품이며, 직접 조립/셋팅 방법은 반드시 아래 링크를 참고하세요.

- 조립 및 PX4 셋팅 방법 매뉴얼

조종기, 수신기, 배터리, 충전기 등 비행을 위해 필요한 모든 제품이 포함되어 있는 풀셋 구성입니다.

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + T8FB 조종기 포함 풀셋

MicoAir H743 AIO 픽스호크 비행 컨트롤러가 포함되어 있으며,

Ardupilot (Mission Planner), PX4 (QgroundControl) 펌웨어/GCS 에 완벽하게 대응합니다.

셋트에 포함된 MicoAir H743 AIO 픽스호크 비행 컨트롤러는 고정밀 파워 모듈과 35A AM32 (32비트) ESC 까지

모두 단 한장의 기판에 통합된 초경량 초소형 픽스호크 입니다.

아래 사진은 조립 예시입니다.

휴대폰(아이폰 미니) 보다 조금 더 큰 정도의 초소형 사이즈

GPS 가 장착되어 있습니다. 야외/실내 어디에서도 비행 가능!

범퍼는 반투명 소재의 플라스틱이며, 메인 프레임은 3.5T 두께의 Full Carbon Fiber 재질입니다.

아래쪽을 뒤집어서 본 모습. 가운데 보이는 카본 판을 분해하면 내부에 픽스호크와 수신기가 있습니다.

안그래도 작은 사이즈 이지만, 미사용시 GPS 는 측면으로 접어놓을 수 있어서 전체적인 높이를 더 낮추어 보관할 수 있습니다.

안쪽에 USB-C type 단자가 있습니다. 이곳에 USB 케이블을 연결하여 픽스호크 셋팅을 할 수 있습니다.

손바닥과 크기 비교

다른 드론들과 크기 비교.

윗열 좌측부터 Bee35, QAV250, BP5

아랫열 좌측부터 Q330, F450

소형 크기로, 여러대를 단체 테스트 하기에 용이합니다.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[SpeedyBee] Bee35 3.5인치 프레임 (노멀 버전)	[MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러	[MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)
[T-motor] F2004 3000KV 롱레인지 모터	[GEMFAN] D90S 3.5인치 3엽 프로펠러 (1대분) - 색상랜덤	[TR] T-타입 GPS 마운트 셋트 (고품질)
XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)	PT-B1600N-SP55 (11.1V, 3S1P, 55C /JST-XT) 리튬 폴리머 배터리	[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)
라디오링크 T8FB 8채널 조종기	[RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)	MicoAir FC 용 SBUS to UART 케이블

제품 구성품 1 : [SpeedyBee] Bee35 3.5?? ??? (?? ??)

SpeedyBee Bee35 3.5inch Frame Kit

- 3.5?? ????? ???? ???????.

- ??????? ??? ???? ??? ??? ?????.

- ???? ??? ???? ?????.

- ???? ?? ?????.

? ??? ??? ??? ??? ????.

??, FC, ESC? ?? ???? ???? ????.

???

?? ?? ??

????

SpeedyBee Bee35 Meteor LED ????

PRO??? DJI O3?? ???? ????? ?????.

????? ???? VTX? ???? ??????? ?????.

???? ?????.

제품 구성품 2 : [MicoAir] ???? H743 V2 + 45A ESC AIO ??? ???? ?? ????

MicoAir H743 V2 + 45A ESC AIO ??? ???? ?? ???? (V2)

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.

??? / ??? ?? :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

The default RC input is configured on the UART6. The SBUS pin is inverted and connected to RX6. Non SBUS, single wire serial inputs can be directly tied to RX6 if SBUS pin is left unconnected. RC could be applied instead at a different UART port such as UART2, UART4 or UART8, and set the protocol to receive RC data: SERIALn_PROTOCOL=23 and change SERIAL6 _Protocol to something other than `23`.

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

The MicoAir743v2-AIO supports up to 9 PWM outputs.
Channels 1-8 support DShot/bi-directional DShot.
(currently PX4&INAV not support BDShot function)
PWM output share grouped and every group must use the same output protocol:
1,2,3,4 are group 1
5, 6 are group 2
7,8, 11are group 3
Note: PWM11 is the 밚ED� pin. If this is configured for serial LED use then PWM 7 and 8 can only be used as serial LED also.

Compass

The MicoAir743v2-AIO doesn뭪 have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, ?3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

제품 구성품 3 : [MicoAir] M10G-5883 M10 GPS ?? + ??? ?? (GPS, GLONASS, ????, ??? ??)

??

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.
??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.
?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

???

GNSS ???: U-BLOX M10 (M10050)
?? ???: QMC5883L
???: 18x18x4mm
GNSS ??? ??: GPS L1 /CA; ???? L10F; ???? B1L/B1C; ???? E1B/C; QZSS L1 C/A/S; SBAS L1 C/A
??: 3?(GPS/BeiDou/Galileo(???) ?? GPS/GLONASS/Galileo), Beidou B1L? ??? ??? 4?? ?? ???? ??? ? ????: GPS+BeiDou(B1C)+GLONASS+Galileo
?? ?? ??: 5Hz
?? ?? ?: 32
?? ??: 5V
??: 30mA
?? ?????(GPS): UART(3.3V LVTTL)
?????(???): I2C
UART ?? ??: 115200(???)
?? ????: UBX-PVT(???)
PPS LED: ???(??? ? ? ?? ?? ??, GNSS? 3D ??? ??? ???(1Hz))

?? ???? ??? ??

INAV: >=5.0.0
??????: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

???

??: 20 x 20 x 7.8mm
??: 7g
???: SH1.0-6P 1.0mm ??
3D ???? ??? ??? GPS ???

??

???
u-center-2-??? ???
u-blox-M10-SPG-5.10_InterfaceDescription

제품 구성품 4 : [T-motor] F2004 3000KV ???? ??

T-motor F2004 Long Range Motor

- ?? ????? ?????.

- 3~4?? ??? ?????.

- ??? ??? 12mm, M2 ????.

- 4?? ???? ??? ????? 10? ??? ???? ???? ?????.

4?? 3000KV, 6?? 1700KV???.

?? 1?

?? ?? 1??

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + T8FB 조종기 포함 풀셋

제품 구성품 5 : [GEMFAN] D90S 3.5?? 3? ???? (1??) - ????

Gemfan Gemfan D90S-3 Blade Propellers

- ?? ?? ???????.

- 3.5?? ??????.

- ??? ?? ?????. ???? ?? ???? ??? ?? ?????

Less Noise, bigger thrust, higher efficiency for 3.5 inch cinewhoop quad.

Colors: Clear Gray ,Whisky

T Mount 1.5mm

Weight / g :2.3g

Adaptive Motor:2203-2306

???? ???2?, ??? 2? (???)

제품 구성품 6 : [TR] T-?? GPS ??? ?? (???)

[Tarot] T-Type GPS Mount Set(High Grade)

???? T-Type GPS ??? ??.

?? ?? ?? ??? GPS Puck? ???? ??? Mount? ?? ? ?? ??? ?? ????.

?? ??? InterLock ???? ??? ???? ???? ??? ???.

?? : 8g

<?? ???>

제품 구성품 7 : XT60 ??? ??? (10cm ??? ??? ??)

??? ??? ????

? ???? ?? ??? ???? ??? ?? ? ??? ?? ???? + - ??? ??? ??? ?? ??????.

? ??? ??? ??? ?? ??, ???? A/S? ???? ?? ?? ???? ??? ???? ???? ?? ??? ?? ????.

Package included:

1 x Amass XT60 Plug

제품 구성품 8 : PT-B1600N-SP55 (11.1V, 3S1P, 55C /JST-XT) 리튬 폴리머 배터리

Poly-Tronics 7th Generation 1,600mAh (11.1V, 3S1P, 55C+/JST-XT)

7세대 리튬 폴리머 전지 Poly-Tronics SP Series!

250 Racing Drone용으로 특화된 Super Competition LiPo Battery!

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율(30C, 35C, 45C, 55C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

SP55 Series에는 XT60 컨넥터가 기본 사양으로 출고 됩니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B1600N-SP55 (11.1V, 3S1P, 55C+)


No	Item	Spec'	비고
1	크기(WHD)	347424	mm
2	무게(g)	123g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	1600mAh
7	충전 전류	Max 5C(6.5A/h)	Coulomb
8	방전율(C)	연속 : 55C(~58.5A/h)	Coulomb

충전시 발생할 수 있는 과충전으로 인한 부풀음 및 폭발을 방지하기 위해 전용 충전 포트가 부착되어 있으며 충전시 반드시 전용 Cell Balancer 와 함께 사용하시기 바랍니다.

주의 : Pack 상태에 따라 Dimension 및 Pack 중량은 약간씩 차이가 있을 수 있으며 제품의 성능 향상을 위해서 Pack 구성은 예고 없이 변경될 수 있습니다.

* 배터리의 관리 및 A/S는 기술자료실을 참조하시기 바랍니다.

* 구매전 필독 사항 *
COW(Connector on Wire) 타입 배터리의 경우, 컨넥터 단자가 장착되어 있더라도 처음 연결시 사용하고 계시는 변속기 또는 Power Board의 극성을 반드시 확인 후에 연결하시기 바랍니다.
배터리 자체의 문제가 있는 경우, 배터리만 A/S가 가능하며 이로 인해 파생되는 문제에 대해서는 본사에서 일절 책임을 지지 않습니다.
멀티콥터 및 항공기의 경우, 첫 Break-In(처음 연결)시 약 3~5회 정도 Bench Test(지상 Test) 그리고 헬기 및 멀티콥터의 경우, 1m 이하의 고도에서 호버링 테스트 후 이상이 없는 경우에만 사용하시기 바랍니다.

제품 구성품 9 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.

AC 입력: 100-240V
배터리 유형: LiPo/LiFe/LiHV/NiMH

셀 수:

LiPo/LiFe/LiHV: 2-4S
NiMH: 6-8S

충전 전류: 1A/2A/3A/4A ± 10%

셀 종단 전압:

LiPo 4.2V±0.02V
LiHV: 4.35V±0.02V

수명: 3.6V±0.02V
NiMH: - ΔV

회로 전력:
밸런싱을 위한 50W

전류 드레인: 300mA

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 10 : 라디오링크 T8FB 8채널 조종기

조종기 KC인증번호 : MSIP-CRI-wmd-T8FB

라디오링크社의 뛰어난 가성비의 8채널 조종기입니다.

저렴한 가격을 위해 조종기 자체에는 조종기를 셋팅할 수 있는 액정이 부착되어 있지 않으며,

안드로이드 스마트폰을 연결해서 각종 설정을 할 수 있습니다.

스마트폰에 연결하지 않아도 채널1~4 의 리버스 설정은 기본적으로 가능하며,

안드로이드 스마트폰에 연결하면 듀얼레이트, 프로그램 믹스(2개), V-Tail, Elevon 믹스 등의 기능을 사용할 수 있습니다.

(※ 아이폰은 지원하지 않습니다)

좌측 상단에 2단 스위치, 우측 상단에 3단 스위치, 좌우 상단에 각 1개씩의 볼륨(슬라이더)이 장착되어 있습니다.

기본적으로 AA 사이즈 건전지 4개를 넣어서 작동할 수 있으며, 7.4V~14.8V 의 리튬폴리머 배터리를 사용할 수도 있습니다 (미포함)

드론에 사용시 스로틀 스틱을 가운데로 돌아오는 것이 편한 사용자를 위해 스틱 센터 스프링을 포함하여 드립니다.

조종기 뒷면의 트레이너 단자를 통해 PC 시뮬레이션을 지원합니다 (시뮬레이션 케이블 별매)

※ 본 제품은 헬기용 프로그래밍을 지원하지 않습니다. 고정익 비행기나 레이싱 드론 등에 사용이 가능합니다.

사용자가 다른 펌웨어로 업데이트를 시도할 경우 제품이 손상될 수 있으며, 이는 AS 처리가 불가하오니 업데이트를 시도하지 마십시오.

한글설명서 다운로드

안드로이드 스마트폰용 설정 어플 다운

PC용 설정 프로그램 다운 (+ 조종기 계속 비프음 해결 방법)

제품 구성품 11 : [RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.

(AT9S 에 호환되지 않습니다)

SBUS/PPM 출력을 지원하며, 픽스호크와 같은 비행 컨트롤러에 연결해서 사용할 수 있는 초소형 수신기 입니다.

T8FB 조종기 바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.

TX16S MK2 조종기 바인딩 방법 (4in1 모듈)
1. 조종기의 전원을 켭니다.
2. Model 메뉴 > Internal RF > Radirlink, Air 를 선택합니다.
3. 수신기에 전원을 연결합니다
4. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
5. 몇초 후 바인딩이 완료됩니다.
4in1 모듈은 바인딩 후 최적의 성능을 위해 주파수 미세조정이 필요합니다.
미세조정 방법 참조 링크

S.Bus 와 PPM 모드 변경 방법
1. 수신기가 바인딩이 되어 있어야 합니다.
2. 수신기가 켜져 있는 상태에서, 측면의 작은 바인딩 버튼을 1초 이내에 두 번 연속으로 누르면 모드가 변경됩니다.

- LED 빨강색 : PPM 출력 모드
- LED 보라색 : SBUS 출력 모드

– Channel: 8 channels(support SBUS and PPM output)
– Working Voltage: MAX 10V
– Working Current: 19-25mA (input voltage:5V)
– Dimensions: 16.0*21.5*1.0mm
– Weight:2.5g
– Precision: 4096, 0.25us per section, servo anti-shake rudder

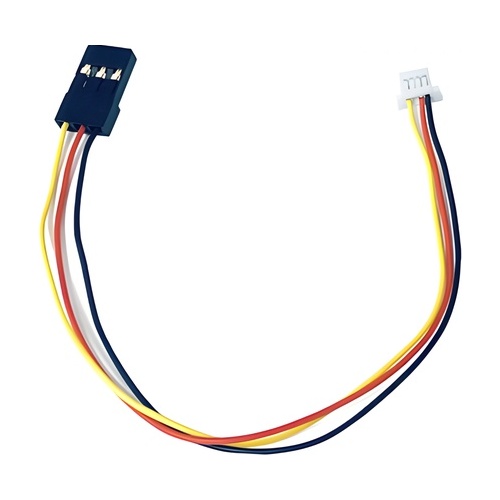

제품 구성품 12 : MicoAir FC 용 SBUS to UART 케이블

Micoair FC 에 SBUS 수신기를 연결하기 위한 변환 케이블입니다.

??: 20 x 20 x 7.8mm
??: 7g
???: SH1.0-6P 1.0mm ??
3D ???? ??? ??? GPS ???

??

???
u-center-2-??? ???
u-blox-M10-SPG-5.10_InterfaceDescription

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO ??? ???? ?? ???? (V2)

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.

??? / ??? ?? :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn뭪 have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, ?3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

??

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.
??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.
?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

???

?? ???? ??? ??

INAV: >=5.0.0
??????: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

???

고객 센터

BANKING
INFOMATION

	Ardupilot	PX4	Betaflight	INAV
Voltage Factor	21.12	21.12	211	211
Current Factor	14.14	14.14	707	707

장바구니 담기

장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO ??? ???? ?? ???? (V2)

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.??? / ??? ?? : https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB FlashIMU: BMI088+BMI270Baro: SPL06TF Card Slot7x UART9x PWM1x I2C1x SWD2x ADC (VBAT, Current)1x LED Strip1x BeeperUSB Type-CBEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17PWM Freq: 48KHzESC Protocol: PWM/DShot300/DShot600 (support BDShot)Continuous Current: 45A * 4Voltage Support: 2-6S (5.6V-27V)Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

ArdupilotPX4BetaflightINAVVoltage Factor21.1221.12211211Current Factor14.1414.14707707

UART Mapping (Ardupilot)

SERIAL0 -> USBSERIAL1 -> UART1 (MAVLink2, DMA-enabled)SERIAL2 -> UART2 (DisplayPort, DMA-enabled)SERIAL3 -> UART3 (GPS, DMA-enabled)SERIAL4 -> UART4 (MAVLink2, DMA-enabled)SERIAL5 -> UART5 (DMA-enabled)SERIAL6 -> UART6 (RCIN, DMA–enabled)SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USBttyS0->TELEM1 -> UART1ttyS1->GPS2 -> UART2 ttyS2->GPS1 -> UART3 ttyS3->TELEM2 -> UART4ttyS4->TELEM3-> UART5ttyS5->RC -> UART6ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn뭪 have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, ?3mmDimensions: 36 x 36 x 8 mmWeight: 10g

??

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

???

?? ???? ??? ??

INAV: >=5.0.0??????: >=4.3.0Ardupilot: >=4.3.0PX4: >= 1.14.0

???

??: 20 x 20 x 7.8mm??: 7g???: SH1.0-6P 1.0mm ??

??

???u-center-2-??? ???u-blox-M10-SPG-5.10_InterfaceDescription

고객 센터

BANKING INFOMATION

January February March April May June July August September October November December

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.

??? / ??? ?? :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

Mounting: 25.5 x 25.5mm, ?3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.
??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.
?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

INAV: >=5.0.0
??????: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

??: 20 x 20 x 7.8mm
??: 7g
???: SH1.0-6P 1.0mm ??
3D ???? ??? ??? GPS ???

???
u-center-2-??? ???
u-blox-M10-SPG-5.10_InterfaceDescription

BANKING
INFOMATION
