Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 조종기 포함 풀셋

Bee35 드론은 현재 출시된 픽스호크 드론 중 가장 작은 크기를 지니고 있습니다.

휠베이스(모터 대각선 거리)는 153mm 밖에 되지 않으며, 3.5인치의 초소형 프로펠라를 사용합니다.

프로펠라를 감싸는 안전 가드 형태로 설계된 안전한 프레임 구조로 인해 교육, 연구용으로 뛰어난 장점을 지닌 초소형 드론으로,

11.1V 1300 ~ 2200mAh 의 넓은 범위의 배터리를 사용할 수 있습니다.

메인 프레임은 매우 강력한 3.5mm 두께의 100% 탄소 섬유 (카본 파이버) 로 제작되어 매우 견고합니다.

안전을 위해 장착된 외부 범퍼는 반투명 플라스틱 소재로 매우 가벼우며,

충돌시 프레임이 쉽게 손상되지 않아 드론의 주요 부품을 보호할 수 있고,

비행 중 또는 착륙 시 프로펠러가 외부 물체나 사람과 접촉하여 발생할 수 있는 손상을 방지해 줍니다.

외부 범퍼는 나사 6개만 빼면 손쉽게 분해할 수 있으므로 파손시에도 손쉽게 교체할 수 있습니다.

픽스호크 비행 컨트롤러와 GPS 가 포함되어 있어서 야외에서의 일반 비행 및 자동 미션 수행도 가능하며,

손바닥만한 사이즈의 아주 작고 가볍다는 특성으로 인해 실내에서도 얼마든지 운용할 수 있습니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 초소형 FC 인 MicoAir H743 AIO 비행 컨트롤러와 M10 Ultra GPS 가 포함되어 있습니다.

MicoAir H743 AIO 비행 컨트롤러는 현재 출시중인 픽스호크 6C 등과 동일한 H743 MCU 를 사용하고 있으며,

고정밀 파워 모듈과 4개의 변속기까지 모두 일체형으로 단 한장의 기판에 통합 제작된 혁신적인 픽스호크 제품입니다.

또한 내장된 변속기는 최신의 AM32 ESC (32비트 프로세서) 를 사용하고 있어서 비행성이 매우 부드럽습니다.

기존의 16비트 ESC (BLHeli_S) 를 사용해 보셨다면 그 차이를 확실하게 느낄 수 있습니다.

기본적으로 Ardupilot 펌웨어가 설치되어 있습니다.

미조립 상품이며, 직접 조립/셋팅 방법은 반드시 아래 링크를 참고하세요.

- 조립 및 PX4 셋팅 방법 매뉴얼

조종기, 수신기, 배터리, 충전기 등 비행을 위해 필요한 모든 제품이 포함되어 있는 풀셋 구성입니다.

* 포켓 엣지 (ELRS KC) 조종기가 포함되어 있습니다.

* 사용자의 편의를 위해 수신기 납땜 및 송수신기 바인딩을 미리 해서 보내드립니다.

양방향 텔레메트리 기능을 이용하여 드론의 각종 정보 (배터리, GPS, 고도, 자세, 메시지 등) 를 실시간으로 확인할 수 있습니다.

대한민국 코아에프씨에서 직접 개발한 양방향 소프트웨어로, 아두파일럿 / PX4 모두 지원합니다.

팰콘샵에서 본 제품 구입시 해당 소프트웨어를 조종기에 설치하여 발송해 드립니다.

양방향 텔레메트리 셋팅 방법 : https://github.com/koadrone/edgetx-bw-telemetry

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매

MicoAir H743 AIO 픽스호크 비행 컨트롤러가 포함되어 있으며,

Ardupilot (Mission Planner), PX4 (QgroundControl) 펌웨어/GCS 에 완벽하게 대응합니다.

셋트에 포함된 MicoAir H743 AIO 픽스호크 비행 컨트롤러는 고정밀 파워 모듈과 35A AM32 (32비트) ESC 까지

모두 단 한장의 기판에 통합된 초경량 초소형 픽스호크 입니다.

아래 사진은 조립 예시입니다.

휴대폰(아이폰 미니) 보다 조금 더 큰 정도의 초소형 사이즈

GPS 가 장착되어 있습니다. 야외/실내 어디에서도 비행 가능!

범퍼는 반투명 소재의 플라스틱이며, 메인 프레임은 3.5T 두께의 Full Carbon Fiber 재질입니다.

아래쪽을 뒤집어서 본 모습. 가운데 보이는 카본 판을 분해하면 내부에 픽스호크와 수신기가 있습니다.

안그래도 작은 사이즈 이지만, 미사용시 GPS 는 측면으로 접어놓을 수 있어서 전체적인 높이를 더 낮추어 보관할 수 있습니다.

안쪽에 USB-C type 단자가 있습니다. 이곳에 USB 케이블을 연결하여 픽스호크 셋팅을 할 수 있습니다.

손바닥과 크기 비교

다른 드론들과 크기 비교.

윗열 좌측부터 Bee35, QAV250, BP5

아랫열 좌측부터 Q330, F450

소형 크기로, 여러대를 단체 테스트 하기에 용이합니다.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[SpeedyBee] Bee35 3.5인치 프레임 (노멀 버전)	[MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러	[MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)
[T-motor] F2004 3000KV 롱레인지 모터	[GEMFAN] D90S 3.5인치 3엽 프로펠러 (1대분) - 색상랜덤	[TR] T-타입 GPS 마운트 셋트 (고품질)
XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)	PT-B1600N-SP55 (11.1V, 3S1P, 55C /JST-XT) 리튬 폴리머 배터리	[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)
[라디오마스터] Pocket 포켓 엣지TX 조종기 (ELRS, KC 인증) - 차콜 색상	[SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)	18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)
ELRS 수신기 선 납땜 완료 후 출고 (Micoair SH1.0)

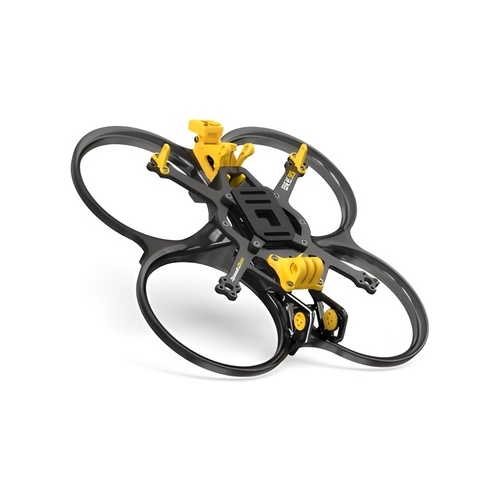

제품 구성품 1 : [SpeedyBee] Bee35 3.5?? ??? (?? ??)

SpeedyBee Bee35 3.5inch Frame Kit

- 3.5?? ????? ???? ???????.

- ??????? ??? ???? ??? ??? ?????.

- ???? ??? ???? ?????.

- ???? ?? ?????.

? ??? ??? ??? ??? ????.

??, FC, ESC? ?? ???? ???? ????.

???

?? ?? ??

????

SpeedyBee Bee35 Meteor LED ????

PRO??? DJI O3?? ???? ????? ?????.

????? ???? VTX? ???? ??????? ?????.

???? ?????.

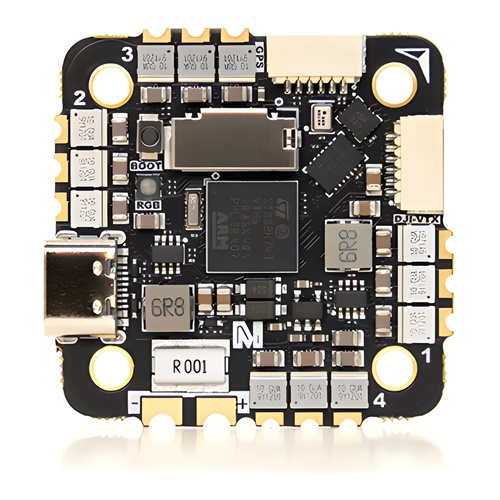

제품 구성품 2 : [MicoAir] ???? H743 V2 + 45A ESC AIO ??? ???? ?? ????

MicoAir H743 V2 + 45A ESC AIO ??? ???? ?? ???? (V2)

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.

??? / ??? ?? :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

The default RC input is configured on the UART6. The SBUS pin is inverted and connected to RX6. Non SBUS, single wire serial inputs can be directly tied to RX6 if SBUS pin is left unconnected. RC could be applied instead at a different UART port such as UART2, UART4 or UART8, and set the protocol to receive RC data: SERIALn_PROTOCOL=23 and change SERIAL6 _Protocol to something other than `23`.

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

The MicoAir743v2-AIO supports up to 9 PWM outputs.
Channels 1-8 support DShot/bi-directional DShot.
(currently PX4&INAV not support BDShot function)
PWM output share grouped and every group must use the same output protocol:
1,2,3,4 are group 1
5, 6 are group 2
7,8, 11are group 3
Note: PWM11 is the 밚ED� pin. If this is configured for serial LED use then PWM 7 and 8 can only be used as serial LED also.

Compass

The MicoAir743v2-AIO doesn뭪 have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, ?3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

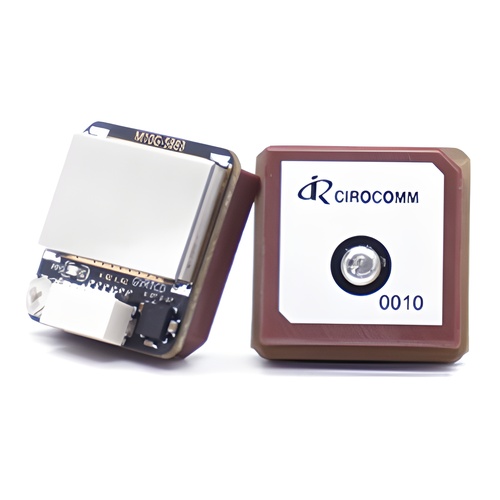

제품 구성품 3 : [MicoAir] M10G-5883 M10 GPS ?? + ??? ?? (GPS, GLONASS, ????, ??? ??)

??

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.
??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.
?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

Name: Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매
SKU: QA93772
Price: 625000 KRW
Availability: OutOfStock

???

GNSS ???: U-BLOX M10 (M10050)
?? ???: QMC5883L
???: 18x18x4mm
GNSS ??? ??: GPS L1 /CA; ???? L10F; ???? B1L/B1C; ???? E1B/C; QZSS L1 C/A/S; SBAS L1 C/A
??: 3?(GPS/BeiDou/Galileo(???) ?? GPS/GLONASS/Galileo), Beidou B1L? ??? ??? 4?? ?? ???? ??? ? ????: GPS+BeiDou(B1C)+GLONASS+Galileo
?? ?? ??: 5Hz
?? ?? ?: 32
?? ??: 5V
??: 30mA
?? ?????(GPS): UART(3.3V LVTTL)
?????(???): I2C
UART ?? ??: 115200(???)
?? ????: UBX-PVT(???)
PPS LED: ???(??? ? ? ?? ?? ??, GNSS? 3D ??? ??? ???(1Hz))

?? ???? ??? ??

INAV: >=5.0.0
??????: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

???

??: 20 x 20 x 7.8mm
??: 7g
???: SH1.0-6P 1.0mm ??
3D ???? ??? ??? GPS ???

??

???
u-center-2-??? ???
u-blox-M10-SPG-5.10_InterfaceDescription

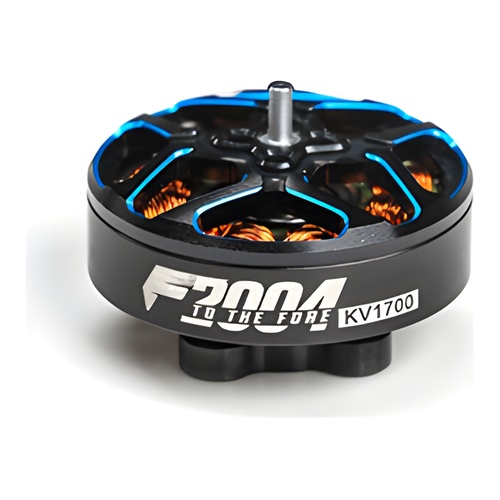

제품 구성품 4 : [T-motor] F2004 3000KV ???? ??

T-motor F2004 Long Range Motor

- ?? ????? ?????.

- 3~4?? ??? ?????.

- ??? ??? 12mm, M2 ????.

- 4?? ???? ??? ????? 10? ??? ???? ???? ?????.

4?? 3000KV, 6?? 1700KV???.

?? 1?

?? ?? 1??

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매

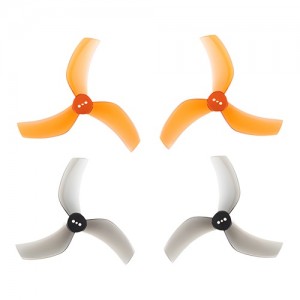

제품 구성품 5 : [GEMFAN] D90S 3.5?? 3? ???? (1??) - ????

Gemfan Gemfan D90S-3 Blade Propellers

- ?? ?? ???????.

- 3.5?? ??????.

- ??? ?? ?????. ???? ?? ???? ??? ?? ?????

Less Noise, bigger thrust, higher efficiency for 3.5 inch cinewhoop quad.

Colors: Clear Gray ,Whisky

T Mount 1.5mm

Weight / g :2.3g

Adaptive Motor:2203-2306

???? ???2?, ??? 2? (???)

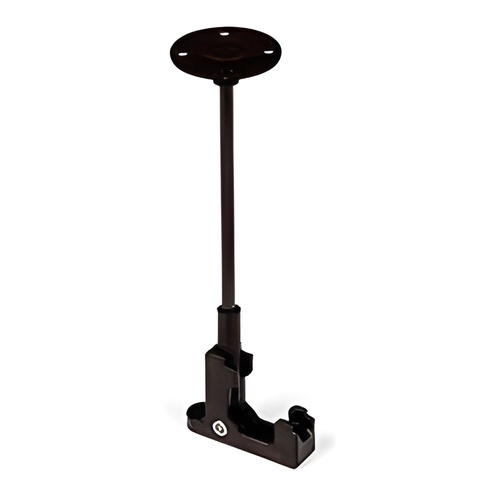

제품 구성품 6 : [TR] T-?? GPS ??? ?? (???)

[Tarot] T-Type GPS Mount Set(High Grade)

???? T-Type GPS ??? ??.

?? ?? ?? ??? GPS Puck? ???? ??? Mount? ?? ? ?? ??? ?? ????.

?? ??? InterLock ???? ??? ???? ???? ??? ???.

?? : 8g

<?? ???>

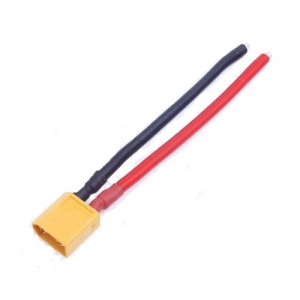

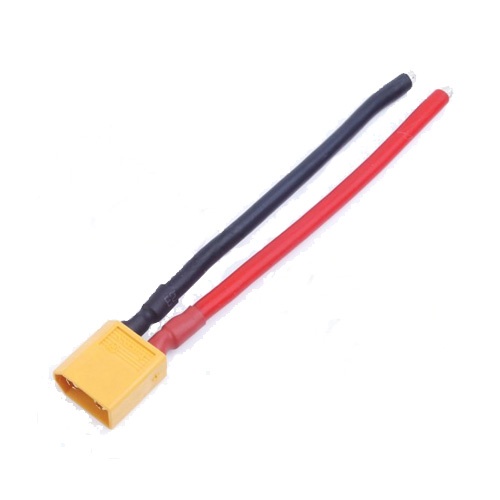

제품 구성품 7 : XT60 ??? ??? (10cm ??? ??? ??)

Amass XT60 Plug with 10cm Cable AM-9024

Description:

Name: Amass XT60 Plug
Brand: Amass
Model: AM-9024
Type: XT60 Male Plug or XT60 Female Plug
Cable material: special soft silicone wire
Cable length: 10cm

??? ??? ????

? ???? ?? ??? ???? ??? ?? ? ??? ?? ???? + - ??? ??? ??? ?? ??????.

? ??? ??? ??? ?? ??, ???? A/S? ???? ?? ?? ???? ??? ???? ???? ?? ??? ?? ????.

Package included:

1 x Amass XT60 Plug

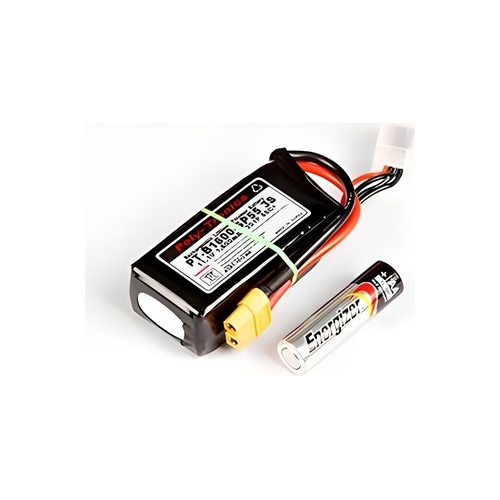

제품 구성품 8 : PT-B1600N-SP55 (11.1V, 3S1P, 55C /JST-XT) 리튬 폴리머 배터리

Poly-Tronics 7th Generation 1,600mAh (11.1V, 3S1P, 55C+/JST-XT)

7세대 리튬 폴리머 전지 Poly-Tronics SP Series!

250 Racing Drone용으로 특화된 Super Competition LiPo Battery!

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율(30C, 35C, 45C, 55C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

SP55 Series에는 XT60 컨넥터가 기본 사양으로 출고 됩니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B1600N-SP55 (11.1V, 3S1P, 55C+)


No	Item	Spec'	비고
1	크기(WHD)	347424	mm
2	무게(g)	123g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	1600mAh
7	충전 전류	Max 5C(6.5A/h)	Coulomb
8	방전율(C)	연속 : 55C(~58.5A/h)	Coulomb

충전시 발생할 수 있는 과충전으로 인한 부풀음 및 폭발을 방지하기 위해 전용 충전 포트가 부착되어 있으며 충전시 반드시 전용 Cell Balancer 와 함께 사용하시기 바랍니다.

주의 : Pack 상태에 따라 Dimension 및 Pack 중량은 약간씩 차이가 있을 수 있으며 제품의 성능 향상을 위해서 Pack 구성은 예고 없이 변경될 수 있습니다.

* 배터리의 관리 및 A/S는 기술자료실을 참조하시기 바랍니다.

* 구매전 필독 사항 *
COW(Connector on Wire) 타입 배터리의 경우, 컨넥터 단자가 장착되어 있더라도 처음 연결시 사용하고 계시는 변속기 또는 Power Board의 극성을 반드시 확인 후에 연결하시기 바랍니다.
배터리 자체의 문제가 있는 경우, 배터리만 A/S가 가능하며 이로 인해 파생되는 문제에 대해서는 본사에서 일절 책임을 지지 않습니다.
멀티콥터 및 항공기의 경우, 첫 Break-In(처음 연결)시 약 3~5회 정도 Bench Test(지상 Test) 그리고 헬기 및 멀티콥터의 경우, 1m 이하의 고도에서 호버링 테스트 후 이상이 없는 경우에만 사용하시기 바랍니다.

제품 구성품 9 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.

AC 입력: 100-240V
배터리 유형: LiPo/LiFe/LiHV/NiMH

셀 수:

LiPo/LiFe/LiHV: 2-4S
NiMH: 6-8S

충전 전류: 1A/2A/3A/4A ± 10%

셀 종단 전압:

LiPo 4.2V±0.02V
LiHV: 4.35V±0.02V

수명: 3.6V±0.02V
NiMH: - ΔV

회로 전력:
밸런싱을 위한 50W

전류 드레인: 300mA

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

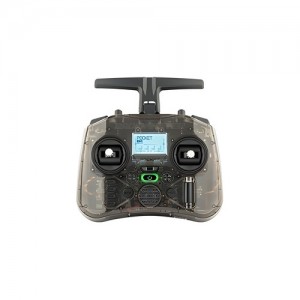

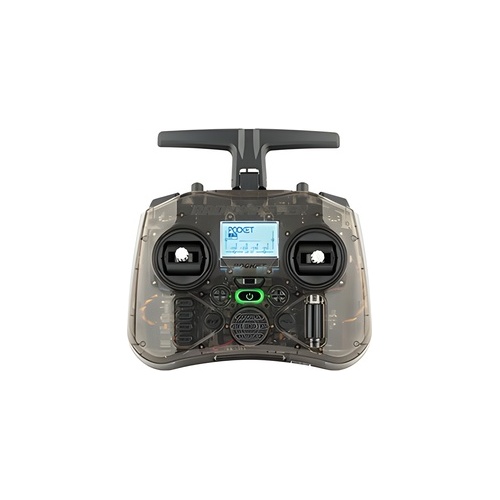

제품 구성품 10 : [라디오마스터] Pocket 포켓 엣지TX 조종기 (ELRS, KC 인증) - 차콜 색상

KC 전파인증 번호 : R-R-ssr-POCKETELRS / R-R-cdr-PRC

ELRS 양방향 텔레메트리 기능을 이용하여 드론의 각종 정보 (배터리, GPS, 고도, 자세, 메시지 등) 를 실시간으로 확인할 수 있습니다.

텔레메트리 셋팅 방법 : https://github.com/koadrone/edgetx-bw-telemetry

홀 효과 짐벌 | 탈착식 스틱 끝단 | 접이식 안테나 | 18650 배터리 수납공간

*리얼플라이트 호환 가능 (배터리,수신기 미포함)

라디오마스터 포켓은 작고 가벼운 조종기이지만 강력한 성능을 자랑합니다. ExpressLRS버전으로 EdgeTX 펌웨어가 사전 설치되어 있습니다. 또한 포켓에는 탈착식 스틱 끝과 접이식 안테나가 장착되어 있어 휴대와 보관이 간편합니다. 18650 배터리와 호환되어 긴 배터리 수명으로 몇 시간 동안 즐길 수 있습니다.

라디오마스터 포켓은 강력한 기능을 모두 갖춘 작고 가벼운 조종기를 찾는 사람에게 최고의 선택입니다.

라디오마스터 포켓의 특징

- ExpressLRS 버전에서 사용 가능
- EdgeTX 펌웨어 및 ExpressLRS ISM FW가 사전 설치되어 있습니다.(최대 전력은 하드웨어에 따라 다름)]
- 18650 배터리, 몇 시간 동안 즐기는 데 필요한 모든 전력 [배터리 미포함]
- 탈착식 스틱 끝과 접이식 안테나를 갖춘 휴대가 간편한 경량 디자인
- 부드러운 센터링과 정확한 반응을 위한 홀 이펙트 짐벌 기본 제공
- 스위치 위치를 시각화하는 데 도움이 되는 내장 LED 조명 [SA 및 SD]
- 크기와 기능의 완벽한 균형을 제공하는 백라이트 LCD 스크린
- 손쉬운 채널 트리밍을 위한 트림 버튼
- 라디오마스터 나노 사이즈 모듈 및 TBS 나노 크로스파이어/나노 트레이서와 호환되는 외부 모듈 베이

휴대성과 경량성

어디서나 휴대하기 편리하도록

홀 효과 짐벌

부드러운 센터링 및 정밀한 반응

트림 버튼

간편한 채널 트리밍

더욱 강력하고 더 오래

18650 배터리로 더 오랫동안 즐길 수 있는 외부 모듈을 위한 충분한 전원
*배터리 별도구매

빌트인 LED 조명

외장 나노 모듈 베이

라디오마스터 나노 사이즈 모듈, TBS 나노 크로스파이어/나노 트레이서와 호환 가능

짐벌 조정

A L-R
M1/M2를 전환합니다. 시계 방향으로 돌리면 자동 센터링(스로틀)이 비활성화됩니다.
시계 반대 방향으로 돌리면 자동 센터링(엘리베이터)이 활성화됩니다.
B T
스로틀 스틱 장력을 조정합니다. 시계 방향으로 돌리면 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
C 상-하
시계 방향으로 돌리면 수직 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
D 왼쪽-오른쪽
시계 방향으로 돌리면 수평 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.

세부 사이즈

버튼 명칭

구성품

Pocket Radio
*배터리, 수신기 미포함

커스텀 이동용 파우치

USB-C 케이블

화면 보호기

스티커

낮은 텐션 스프링 *4

매뉴얼

SPEC

사이즈	156.665.1125.3mm(안테나 접은 상태) 156.673.1154.8mm(안테나 편 상태)
무게	288g
작동 주파수	2.400GHz ~ 2.480GHz
내부 RF	ELRS 2.4GHz
지원 프로토콜	모듈에 따라 다름
작동 전압	6.6-8.4V DC
운영 체제	Edge TX
제어 채널	최대 16 (수신기 종속)
디스플레이	128*64 흑백 LCD
배터리	2*18650 (별도 구매)
충전	USB-C 충전 내장
펌웨어 업그레이드 방법	Via USB 또는 SD card
짐벌	홀 효과
모듈 베이	나노 크기 (TBS 나노크로스파이어/나노 트레이서/RM RANGER 나노/RM4in1 모듈과 호환 가능)
필독	자사에서 판매하고 있는 라디오마스터 포켓 조종기는 한국형 펌웨어가 업데이트 되어 있습니다. 따라서 조종기와 수신기가 한국형 펌웨어로 일치해야 정상적으로 바인딩이 가능합니다. 만약 수신기의 펌웨어가 다르다면 한국형 펌웨어로 업데이트 후 사용해주셔야 합니다.

제품 구성품 11 : [SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)

SuperD ELRS Nano Receiver

- SuperD ELRS 나노 수신기입니다.

본 제품은 ELRS 전용 수신기 입니다.

4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.

구성

수신기 1개

T 안테나 1개

케이블 1개

메뉴얼

BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.

ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.

This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매
Specification
Weight : 0.7g (receiver only)
Size : 12mm*19mm
Telemetry power : 20dbm (100mW, 2.4G Version)
Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM
Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU
Input voltage : 5V
Antenna connector : IPEX MHF

BETAFPV ExpressLRS Receivers
Choosing a suitable receiver to fly quadcopter or other RC models is very important.
BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.

	SuperD RX	Micro RX	Nano RX	Lite RX
Weight	1.1g (RX only)	3.5g (RX only)	0.7g (RX only)	0.47g (Tower), 0.53g (Flat)
Antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	SMD ceramic antenna
MCU	ESP32-PICO-D4, dual SX1280	ESP8285	ESP8285	ESP8285
RF Chip	Dual SX1280 + Dual PA	SX128X	SX1280 + PA, SX1276 + PA	SX128X
Frequency	2.4GHz ISM	2.4GHz ISM	2.4GHz ISM, 915MHz (FCC), 868MHz (EU)	2.4GHz ISM
Telemetry Power	100mW	17mW	100mW	17mW
Serial Output Protocol	CRSF	PWM or CRSF	CRSF	CRSF
Model Type	FPV Drone, Fixed-wing aircraft	Fixed-wing aircraft, Helicopter, RC Cars, RC Boats	FPV Drone	Whoop Drone

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매
Diagram
Nano receiver 2.4G version diagram as shown below.
Nano receiver 868MHz/915MHz version diagram as shown below.Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.;
ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:

2.4G Nano TX Module supports 500Hz refresh rate；
Short press the button on the Nano module 3 times to get into the binding status.

We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly,
the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.

Click to download the firmware of the ELRS Nano Receiver(V3.3.0 Version).

Know More About ExpressLRS
ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance
in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported
with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in
ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Configuration & Bind
ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board.
So make sure your flight controller board supports the CRSF serial protocol.
Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

The connection between the ELRS Nano receiver and the FC board is shown below. [팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매
Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.

On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol.
Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.
[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매
Nano receiver could enter binding status by power on/off three times.

Plugin and unplug nano receiver three times;
Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
If the receiver has a solid light, it's bound.

Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

BETAFPV ELRS Nano receiver user manual download.

These folding TPU holders for BETAFPV's ExpressLRS 2.4G receiver have been designed by Ridwan Hughes to be reusable and easily printable.
You could download the STL file on Thingiverse.

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매

Package
1 * BETAFPV ELRS Nano receiver
1 * BETAFPV T antenna
2 * Spare shrink tube
4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
1 * pin header 1x4
1 * Nano receiver user manual

[팰콘샵] Bee35 초소형 안전 가드 범퍼 드론 (3.5인치 프로펠라) + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋 / 예약판매

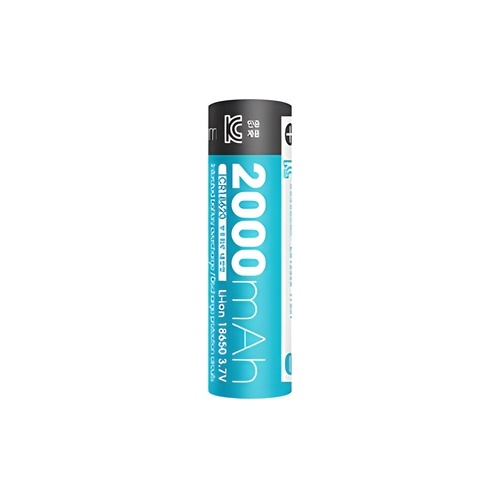

제품 구성품 12 : 18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)

Li-Ion 18650 2000mAh (65mm)

보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.

대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서

배터리 트레이에 장착이 불편합니다.

본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에

깔끔하게 장착이 됩니다.

수량 : 1pcs

- 보호회로 적용된 배터리임에도 불구하고 길이가 65mm입니다.

- 비보호 배터리와 사이즈가 동일합니다.

- 이제 사이즈/안전 걱정없이 편하게 사용하세요.

구성

배터리 1개(벌크 비닐포장)

제품 구성품 13 : ELRS 수신기 선 납땜 완료 후 출고 (Micoair SH1.0)

사용자의 편의를 위해 ELRS 수신기에 잭 납땜을 완료해서 보내드립니다.

이러한 작업을 위해 제품을 개봉/납땜/작업해서 보내드리오니,

미개봉 제품을 받고 싶으시다면 주문 후 메모 또는 유선 연락 주시기 바랍니다.

(단, 미개봉의 경우 직접 납땜 작업을 진행하셔야 합니다)

상품후기 (1)

상품문의

??: 20 x 20 x 7.8mm
??: 7g
???: SH1.0-6P 1.0mm ??
3D ???? ??? ??? GPS ???

??

???
u-center-2-??? ???
u-blox-M10-SPG-5.10_InterfaceDescription

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO ??? ???? ?? ???? (V2)

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.

??? / ??? ?? :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn뭪 have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, ?3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

??

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.
??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.
?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

???

?? ???? ??? ??

INAV: >=5.0.0
??????: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

???

고객 센터

BANKING
INFOMATION

	Ardupilot	PX4	Betaflight	INAV
Voltage Factor	21.12	21.12	211	211
Current Factor	14.14	14.14	707	707

장바구니 담기

장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO ??? ???? ?? ???? (V2)

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.??? / ??? ?? : https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB FlashIMU: BMI088+BMI270Baro: SPL06TF Card Slot7x UART9x PWM1x I2C1x SWD2x ADC (VBAT, Current)1x LED Strip1x BeeperUSB Type-CBEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17PWM Freq: 48KHzESC Protocol: PWM/DShot300/DShot600 (support BDShot)Continuous Current: 45A * 4Voltage Support: 2-6S (5.6V-27V)Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

ArdupilotPX4BetaflightINAVVoltage Factor21.1221.12211211Current Factor14.1414.14707707

UART Mapping (Ardupilot)

SERIAL0 -> USBSERIAL1 -> UART1 (MAVLink2, DMA-enabled)SERIAL2 -> UART2 (DisplayPort, DMA-enabled)SERIAL3 -> UART3 (GPS, DMA-enabled)SERIAL4 -> UART4 (MAVLink2, DMA-enabled)SERIAL5 -> UART5 (DMA-enabled)SERIAL6 -> UART6 (RCIN, DMA–enabled)SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USBttyS0->TELEM1 -> UART1ttyS1->GPS2 -> UART2 ttyS2->GPS1 -> UART3 ttyS3->TELEM2 -> UART4ttyS4->TELEM3-> UART5ttyS5->RC -> UART6ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn뭪 have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, ?3mmDimensions: 36 x 36 x 8 mmWeight: 10g

??

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

???

?? ???? ??? ??

INAV: >=5.0.0??????: >=4.3.0Ardupilot: >=4.3.0PX4: >= 1.14.0

???

??: 20 x 20 x 7.8mm??: 7g???: SH1.0-6P 1.0mm ??

??

???u-center-2-??? ???u-blox-M10-SPG-5.10_InterfaceDescription

고객 센터

BANKING INFOMATION

January February March April May June July August September October November December

Ardupilot/PX4/INAV/Betaflight ? ???? ?? IMU ? ??? ??? ??? ??? H743 ?? ???? ???.

??? / ??? ?? :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

Mounting: 25.5 x 25.5mm, ?3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

M10G-5883 GNSS ??? u-blox 10?? ??? ?? M10050? ?? ??? QMC5883L? ?????. ?? L1 GNSS ?? (GPS/GLONASS/Galieo/BeiDou) ? ???? ?? 32?? ??? ??? ??? ??? ? ????.
??? 18 x 18 x 4mm ?? ???? ??? ?? ?? ???? ??? ??? ?????.
?? ??? , ??? ??? ?? ???? ????? ??? ? ????.

INAV: >=5.0.0
??????: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

??: 20 x 20 x 7.8mm
??: 7g
???: SH1.0-6P 1.0mm ??
3D ???? ??? ??? GPS ???

???
u-center-2-??? ???
u-blox-M10-SPG-5.10_InterfaceDescription

BANKING
INFOMATION
