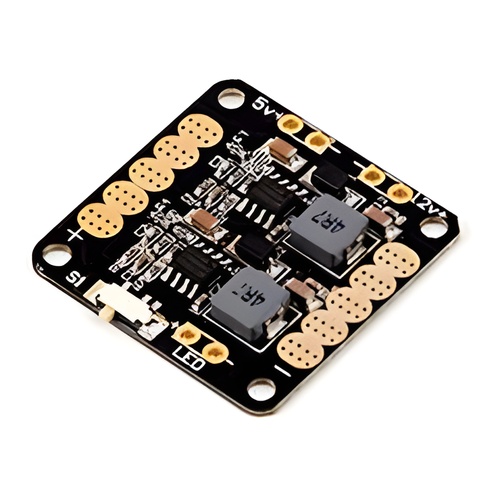

[TR] DUAL BEC Power Distribution Board for 250~330 Racing Drone(w/5/12V BEC)
Tarot사의 250~330 Racing Drone을 위한 듀얼 BEC가 탑재된 파워 전원 보드 세트.
쿼드 레이어 후박 패턴으로 설계, 터미널 쪽은 최대 100A(@6S/22.2V)를 버티도록 설계되었으며, FPV 또는 LED를 위한 12V 출력과, FC 및 수신기를 위한 5V 출력 단자가 독립적으로 구성되어 있습니다.
아울러 LED 스위치를 내장, LED 전원은 독자적으로 관리가 가능합니다.
FC에 딱 맞는 크기로 되어 있어 불필요한 공간을 차지하지 않으며 범용으로 모든 250~330급 기체에 사용이 가능합니다.
- 입력 전압 : 2-6S
- 출력 전압 : 5V - 3A; 12V
- 크기 : 36mm × 36mm
- 설치 구멍 : 30.5mm × 30.5mm
- 무게 : 5.1g
- LED 제어 스위치로 S1 포지션 ON/OFF 가능, 출력 12V
- 참고 : 카본판과 직접 접촉하지 마십시오 (카본판은 도체 임)
<제품 이미지>
![[팰콘샵] TL300D6 [TR] 레이싱 드론용 듀얼 BEC 전원 분배 보드 (5V, 12V BEC)](/shop/data/editor/20160321160423.jpg)
![[팰콘샵] TL300D6 [TR] 레이싱 드론용 듀얼 BEC 전원 분배 보드 (5V, 12V BEC)](/shop/data/editor/20160321160425.jpg)
배선도
![[팰콘샵] TL300D6 [TR] 레이싱 드론용 듀얼 BEC 전원 분배 보드 (5V, 12V BEC)](/shop/data/editor/20160321160429.jpg)
레귤레이터(BEC) 사용시 아래의 사항에 주의하십시오. ● 본 제품은 취미용 RC용으로 제작된 전용 기기입니다. 다른 용도로 사용시 보증하지 않습니다. ● 본 제품은 배터리(또는 전원)의 전압을 낮춰주는 전자 기기입니다. ● 공산품의 특성상 낮은 확률로 불량이 있을 수 있으므로, 반드시 미리 출력되는 전압을 확인한 후 사용하십시오. ● 서보 및 수신기, FC 등 사용하실 기기에 장착하기 전 반드시 출력 전압을 먼저 확인하십시오. ● 제품 초기 불량시 본품에 대해서만 교환이 가능하며, 본 기기로 인해 파생된 서보, 수신기 및 기타 장비의 손상에 대해서는 제조사 및 판매처에서 책임지지 않습니다. |
