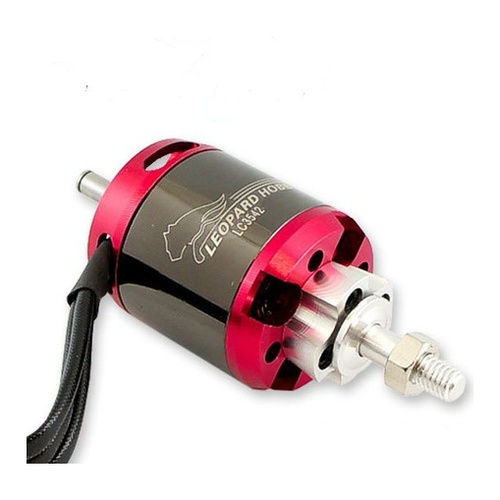

[팰콘샵] Leopard LC3542-7T 780KV Outrunner Brushless Motor (Prop 13-15)

Leopard LC3542-7T 780KV Outrunner Brushless Motor (Prop 13-15)

모터규격:35x42mm

30. 브러쉬리스 모터> 비행기용

일반가격 : 62,000 (회원 가입시 추가 할인)
적립금 : 620원

물류창고 :

재고 : 총알배송 1개 + 물류창고 추가 재고 9개

상품번호 : QQ95742 (※전화문의시 상품번호를 알려주세요)

바로구매

장바구니

상품후기(5)

이미지	상품명	선택

기타 필요한 옵션상품 총합계: 0원

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

Leopard LC3542-7T 780KV Outrunner Brushless Motor (Prop 13-15")

RC용 비행기,보트,자동차에 사용하실수 있습니다.

LEOPARD 모터는 다른 모터와는 차별된 고급재질의 재료를 사용 높은 효율성을 발휘합니다.

13-15인치 프롭을 사용하시면 됩니다.

최대추력은 3.4kg 정도입니다.

사용시 적정한 전압과 프롭을 사용하셔야 안정합니다.(부주의한 사용에 의한 사고는 위험하실수 있습니다.)

●제원

LC3542 Series Specification（Dia.×Length：Φ35.0mm×42.0mm）
Length of extend shaft ：---				17(mm)
Shaft Dia. ：-----------------				5(mm)
Weight：--------------------				135(g)
Model	KV	No-load current (A)	Max Amps (A)	Propeller	Max Voltage (V)	Current (A)	Pull (g)	Power (w)	Resistance	Load current (A)
LC3542-5T	1080	1.4	55	1340	7.4	18	1000	133	0.026	47
					8.4	22	1350	185
					11.1	33	2100	366
					12.6	40	2600	504
					14.8	46	3050	681
				1147	7.4	21	1000	155
					8.4	27	1400	227
					11.1	39	2000	433
					12.6	44	2250	554
				1260	7.4	28	1400	207
					8.4	33	1600	277
					10	42	2050	420
LC3542-6T	920	1.1	42	1365	7.4	22	1200	163	0.0365	36
					8.4	26.5	1440	223
					10	33.5	1720	335
					11.1	39.5	2050	438
				1340	11.1	22	1600	244
					12.6	27	2000	340
					14.8	33.5	2600	496
					16.8	41	3200	689
				1260	11.1	25	1600	278
					12.6	30	2000	378
					14.8	38	2600	562
					16.8	43	2900	722
LC3542-7T	780	0.9	36	1340	11.1	15.5	1200	172	0.0472	31
					12.6	19	1600	239
					14.8	24	2150	355
					16.8	29	2600	487
					18.5	34	3000	629
					20	37	3250	740
				1540	11.1	22	1800	244
					12.6	26	2150	328
					14.8	33	2800	488
					16.8	39	3400	655
LC3542-8T	690	0.7	33	1340	12.6	14	1250	176	0.0609	28.5
					14.8	17	1750	252
					16.8	21	2100	353
					18.5	24	2500	444
					21	29	3000	609
					22.2	32	3250	710
				1540	11.1	16	1400	178
					12.6	19	1800	239
					14.8	24	2350	355
					16.8	28.5	2800	479
					18.5	33	3400	611
LC3542-9T	600	0.6	28	1540	11.1	12	1200	133	0.0785	24
					12.6	14.5	1500	183
					14.8	18.5	1900	274
					16.8	22	2400	370
					18.5	25	2800	463
					21	30	3350	630
				1560	11.1	16	1500	178
					12.6	19.5	1800	246
					14.8	24	2300	355
					16.8	29	2750	487
LC3542-10T	560	0.5	25	1540	11.1	10	1000	111	0.1035	21.5
					12.6	12	1200	151
					14.8	15.5	1600	229
					16.8	18.5	2000	311
					18.5	19.5	2300	361
					22.2	23	2750	511
					25.2	27	3250	680
				1680	11.1	17	1550	189
					12.6	20	1900	252
					14.8	24	2200	355
LC3542-12T	450	0.4	20	1680	14.8	17	2000	252	0.1325	17
					16.8	20	2200	336
					18.5	22	2600	407
				1880	11.1	15	1500	167
					12.6	18	1900	227
					14.8	22	2200	326
				1560	14.8	13	1600	1924
					16.8	15	1900	252
					18.5	17	2200	315
					21	21	2600	441
LC3542-13T	420	0.4	18	1560	14.8	11	1400	163	0.1671	15.5
					16.8	12.5	1600	210
					18.5	14.5	1900	268
					21	17	2200	357
				1680	14.8	14.5	1700	215
					16.8	17	2000	286
					18.5	19.5	2200	361
LC3542-14T	380	0.4	15	1560	14.8	9.5	1200	141	0.1815	13
					16.8	11.5	1500	193
					18.5	13	1700	241
					21	15.5	2000	326
					22.2	17	2200	377
				1680	14.8	12.5	1500	185
					16.8	14.5	1800	244
					18.5	16	2000	296
					21	17.5	2400	368

●포함 기자재

   1 x motor
   1 x prop adaptor
   3 x connectors
   1 x cross type motor mount

●Image

[팰콘샵] Leopard LC3542-7T 780KV Outrunner Brushless Motor (Prop 13-15)

브러쉬리스 모터 사용시 아래의 사항에 주의하십시오.

● 브러쉬리스 모터에는 극성이 없습니다. 변속기와 연결하는 3 선은 색상 등의 상관이 없이 아무거나 연결하시면 되며, 연결 후 모터가 반대로 돌아갈 경우 3선 중 임의의 2선을 서로 바꿔서 연결하십시오.

● 각 제품의 상세 내용에 표기된 데이터 시트(Data Sheet)는 제조사에서 제공하는 것으로, 팰콘샵에서 보증하지 않습니다.

● 모터가 돌아가지 못하는 상태(추락 등)에서 스로틀을 올려 놓지 마십시오. 어길 경우 모터가 손상될 수 있습니다.

● 모터를 고정시켜 놓은 상태(비행중이지 않은 상태)에서 스로틀을 80% 이상 과도하게 올리지 마십시오. 모터의 열이 식지 않으므로 과부하로 모터가 손상될 수 있습니다.

● 스로틀을 올렸을 때 모터가 원활하게 회전하지 않을 경우 (드르륵 거리며 돌지 않을 때) 이는 코깅(Cogging) 현상이 일어나고 있는 것입니다. 코깅 현상이 일어나면 빨리 스로틀을 완전히 내려서 더이상 변속기가 모터를 돌리게끔 시도하지 않도록 하십시오. 코깅 현상이 일어나고 있는데도 스로틀을 빨리 내리지 않을 경우, 변속기에서 모터쪽으로 전류가 제대로 흐르지 못해 과부하가 일어나고, 곧 제품이 손상될 수 있습니다.

● 모터를 프레임에 고정할 때 너무 긴 나사를 사용하면 모터 내부의 코일에 나사가 닿을 수 있습니다. 이 경우 나사로 인해 코일이 손상될 수 있으므로 나사의 길이에 주의하십시오.

위의 문제로 인한 손상은 소비자 과실이며, 초기 불량으로 처리되지 않습니다.

코깅 현상의 원인과 해결 방법

코깅 현상은 변속기와 모터를 연결하는 3가닥의 전선 중 1개 이상에서 전기가 제대로 흐르지 못할 때 일어납니다.

따라서 전기만 제대로 흘러 준다면 쉽게 해결할 수 있습니다.

아래의 순서대로 문제가 있는 부분을 찾아 보십시오.

1. 모터↔변속기 연결 커넥터 : 가장 자주 문제가 발생하는 부분입니다. 커넥터 납땜 불량, 커넥터 자체 접점 불량이 원인일 수 있습니다. 커넥터를 다시 납땜하거나, 다른 커넥터로 변경해서 납땜하거나, 커넥터 없이 전선을 직접 납땜해 보십시오.

2. 모터선 : 중간에 끊어진 부분이 없는지 점검합니다.

3. 변속기선 : 중간에 끊어진 부분이 없는지 점검합니다.

4. 모터선 (시작부분) : 모터선이 시작하는 부분은 아주 얇은 모터 코일이 모터선에 납땜이 되어 있습니다. 이 부분에 힘을 가하거나, 또는 접었다 폈다 반복하는 등 무리를 주게 되면 납땜이 떨어지거나 아예 절단될 수 있습니다. 단순히 납땜이 떨어진 경우 다시 용접하시고, 아예 절단된 경우 복구가 어렵습니다.

5. 모터 내부 코일 : 1~4번까지 점검해도 아무 문제가 없을 경우, 일단 변속기를 다른 제품으로 교체해 보십시오. 다른 변속기를 사용해도 똑같이 코깅 현상이 일어난다면 모터 내부 코일이 끊어진 것이므로 모터를 교체하십시오.
