F550 EDU/Team Flying Base Combo - 2024 Version

교육 및 군무드론용 베이스 헥사 프레임 콤보 패키지 (2024 Version)
본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트, 랜딩 스키드 등등이 모두 포함된 패키지 구성입니다.

2212-920KV 모터 및 초경량 고성능의 BLHeli_S 35A 변속기가 파워 트레인으로 구성되어 있으며,
비행을 위해 조종기와 수신기, 배터리, 충전기가 별도로 필요합니다.

<제 원>
- Diameter : 550mm Wheel Base
- KIT Weight : 475g
- Battery Recommanded : 3S(11.1V) 2,200mAh ~ 5,500mAh(별매)
- Brushless Motor/Prop : 제품에 포함되어 있습니다.
- Brushless ESC : 제품에 포함되어 있습니다.
- Prop' : 제품에 포함되어 있습니다.
- Flight controller : PixHawk, Tarot ZYX-M 등
- Flight Time : 5~15 Min'
- Flight Weight : 1200g
- Loading Weight : 1200g
- Full Loading Weight : 1200~2400g

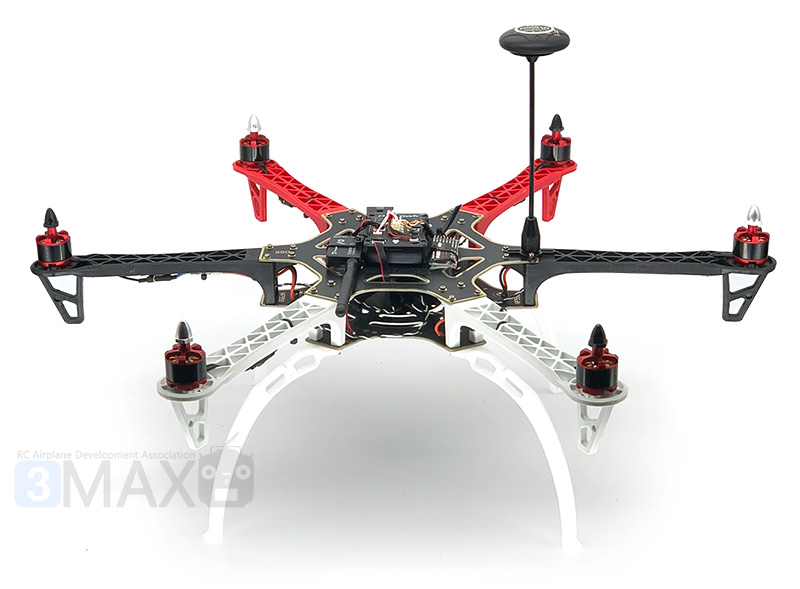

<참조 이미지>

프레임 및 파워 트레인 조립은 약 30분 정도면 완료 가능!
사진상의 FC 및 수신기는 별매입니다.

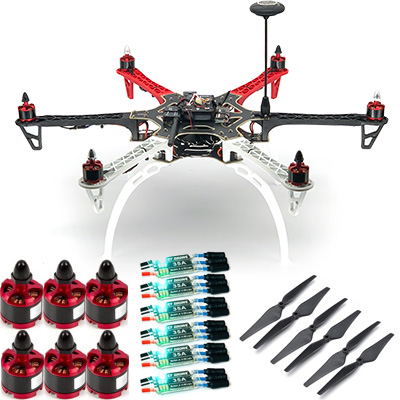

제품 구성
아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다

Whirlwind F550 드론 Frame KIT (V2)
T2212-920KV 브러쉬리스 모터 정방향 (V2)
T2212-920KV 브러쉬리스 모터 역방향 (V2)

[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조, 픽스호크 추천
[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone
[AMASS] 범용 서보 연장선 15cm

[Tarot] F450/F550 랜딩 스키드 (흰색 / 4개)
[TR] T-타입 GPS 마운트 셋트 (고품질)
XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)

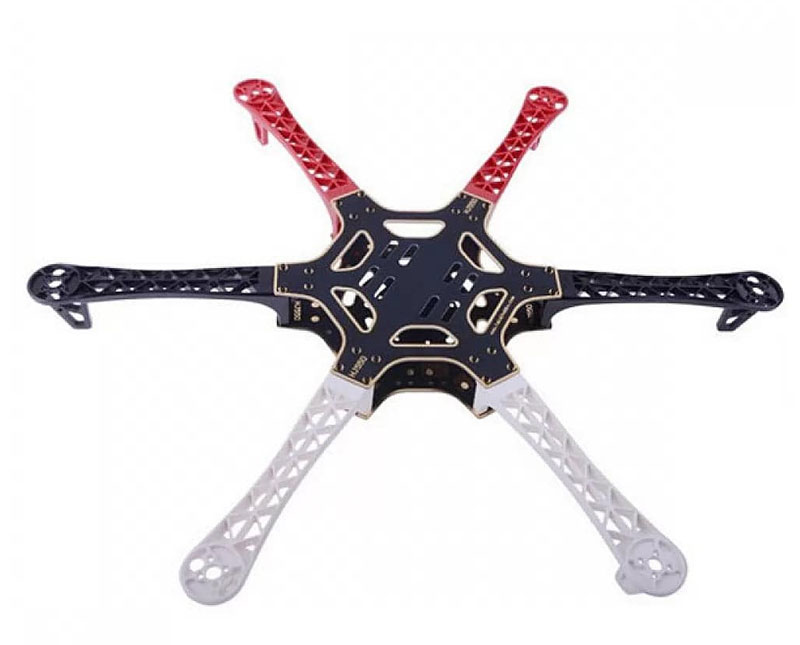

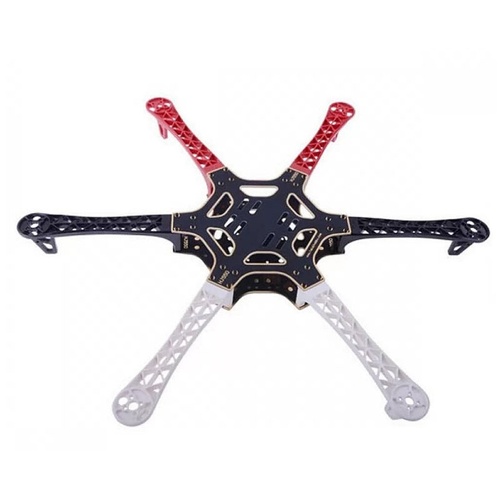

제품 구성품 1 : Whirlwind F550 드론 Frame KIT (V2)

Whirlwind F550 KIT - Version.2

F550 프레임 Whirl Wind Version.2

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

프레임 암의 색상은 입고 시기에 따라 변경될 수 있습니다

<제 원>
- Diameter : 550mm Wheel Base
- KIT Weight : 475g
- Battery Recommanded : 3S(11.1V) 2,000mAh ~ 5,500mAh(별매)
- Brushless Motor : [DUALSKY] XM2834MR-9 BL Motor (14Pole/960KV) - 3S Setup(별매)
[DUALSKY] XM2834MR-10.5 BL Motor (14Pole/830KV) - 4S Setup(별매)
- Prop' : [DUALSKY] 10x5.5 MR Prop Version.2 (별매)
- Brushless ESC : [POLYTRONICS] XM30HV ESC 30A (500Hz/6S/OPTO/SimonK) (별매)
- Flight Time : 4~12 Min'
- Flight Weight : 1200g
- Loading Weight : 1200g
- Full Loading Weight : 1200~2400g

<참고 이미지>

제품 구성품 2 : T2212-920KV 브러쉬리스 모터 정방향 (V2)
T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)
소형 멀티콥터를 위한 아웃러너 모터.
DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.
프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)
색상 : Orange
프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.
팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니
구입시 주의하시기 바랍니다.

아래 이미지의 1, 2 번 모터 방향입니다.

<제 원>
- Type : 22x12mm
- KV : 920RPM/V
- 중량 : 53g

제품 구성품 3 : T2212-920KV 브러쉬리스 모터 역방향 (V2)
T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)
소형 멀티콥터를 위한 아웃러너 모터.
DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.
프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)
색상 : Orange
프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.
팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니
구입시 주의하시기 바랍니다.

아래 이미지의 3, 4 번 모터 방향입니다.

<제 원>
- Type : 22x12mm
- KV : 920RPM/V
- 중량 : 53g

제품 구성품 4 : [GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조, 픽스호크 추천
[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

프로펠라 전문 제조회사 Gemfan 의 드론전용 고강도 프로펠라 입니다.
일반 나일론 프로펠라와 달리 소재에 탄소 섬유 (카본 파이버) 가 포함되어 있어
강도가 높고 휘어짐이 적습니다.

특히 진동에 민감한 픽스호크 비행 컨트롤러와의 궁합이 좋으므로
픽스호크를 사용하는 450 ~ 500 Class 드론에 추천드립니다.

DJI Type 모터에 사용할 수 있게 센터홀이 십일자로 가공된 제품입니다.
모터축이 둥근 모터에는 사용할 수 없으니 주의하세요. (아래 사진 참조)

제품 구성품 5 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone
[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.
6-레이머, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.
입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,
BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.
(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.
그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,
픽스호크를 통해 ESC 설정에 접속할 수 있습니다.
자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >
- Utilizes high-performance EFM8BB2 50MHz MCU
- Capacity : 30A
- Input Voltage: 2S~5S(7.4V~18.5V)
- Continuous Current : 35A
- Burst Current(10s) : 45A
- BEC : NO(Opto)
- Programming : YES
- PCB+ power cord length: 12cm
- PCB+ signal line length: 16cm
- Dimension : 13x25x5.4mm
- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.
A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.
The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.
Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.
이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)
MOT_PWM_TYPE = 6 (DSHOT 600)
SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)
SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)
SERVO2_FUNCTION = 0
SERVO3_FUNCTION = 0
SERVO4_FUNCTION = 0
SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)
SERVO10_FUNCTION = 34
SERVO11_FUNCTION = 35
SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,
픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

제품 구성품 6 : [AMASS] 범용 서보 연장선 15cm
[AMASS] 범용 서보 연장선(Servo Extension Wire)-15cm
중국 최대의 컨넥터 메이커 AMASS사의 15cm 길이의 서보 연장 코드선입니다.
숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.
RC헬기,비행기,드론,자동차등 모든 서보 연결 또는 수신기 연결.
와이어 길이: 15cm
수량 : 1 pcs

제품 구성품 7 : [Tarot] F450/F550 랜딩 스키드 (흰색 / 4개)
스키드 장착을 위한 M2.5x8 나사 8개가 포함되어 있습니다.

제품 구성품 8 : [TR] T-타입 GPS 마운트 셋트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

제품 구성품 9 : XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)

연결잭 사용시 주의사항
● 연결잭을 처음 사용시 배터리와 변환잭 입력 및 변환잭 출력 단자간의 + - 극성이 맞는지 반드시 미리 확인하십시오.
● 연결잭 자체의 문제가 있는 경우, 연결잭만 A/S가 가능하며 이로 인해 파생되는 문제에 대해서는 본사에서 일절 책임을 지지 않습니다.

Package included:

1 x Amass XT60 Plug
