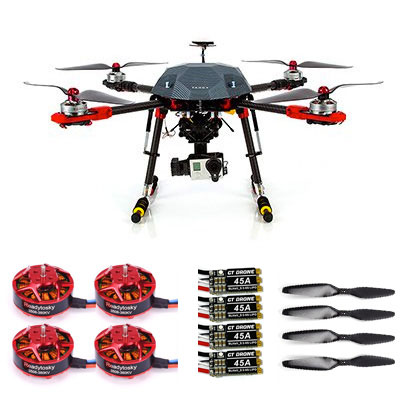

제품 구성품 1 : [TR] 아이언맨 650 스포츠 쿼드콥터 드론 키트 (리트랙트 포함)

TAROT IRON-MAN 650 Sports Quad Copter(Kit/Retractable/650mm)

Middle Class Flying Quad Machine 5th Edition

공전의 Hit를 기록한 Tarot사의 Iron-man 후속 모델 680 PRO 네번째 에디션.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서 공전의 히트를 기록한 TAROT T2D 짐벌과 완벽한 호환성을 보장하며 최대 14inch Prop 사용이 가능한 본격적인 중급 항공 촬영용 기체입니다.

PRO Edition은 메인 프레임이 PCB로 되어있어 DJI S800처럼 프레임에 직접 솔더링이 가능하며 복잡한 배선을 획기적으로 줄일 수 있도록 설계 되었습니다.

아울러 650 Sports 전용 전자식 리트랙터를 기본 장착(전용 컨트롤러 내장), 수신기에 연결 후 간단하게 랜딩기어를 전자제어 방식으로 접을 수가 있습니다.

주의 : 본 제품은 순수 Kit 상품으로서 아래 사진상의 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

주의2 : 사진상의 FRP 캐노피 및 GPS Mount, Landing Skid Sponge, Gopro 캠 및 짐벌은 별매 입니다.

프레임 제원 :

• 프레임 중량 : 750g

• 암 직경 : 16mm

• 모터 ~ 모터 대각선 거리 : 600mm

• 센터 바디 크기  : 190 x 200 x 2.0mm
• 비행 중량  : 약 2.6~2.8kg

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- Flight Contorller : Taort ZYX-M

- OSD : Tarot ZYX-OSD

- 배터리 사양 : 4,600mAh ~8,000mAh(14.8V~22.2V)

- Prop : 12~14inch(Max)

- Motor : TAROT 4006MR(620KV/4S) 또는 4108MR(380KV/6S) - 두 모델 공히 12in~13in MR Prop을 추천합니다.

- ESC : 30A 이상(4S or Higher Setup)

<제품 이미지>

- 사이드 뷰

- 바텀 이미지

  3,800mAh부터 8,000mAh까지 커먼 레일에 폭넓게 장착이 가능합니다.

- 전용 MR 프롭 및 퀵 릴리즈 장착 사진(별매)

- 상부 레이아웃 참고 이미지

제품 구성품 2 : [RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)


<제품 이미지>

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

제품 구성품 3 : [GT-Drone] EC-X3 ESC for Multicopters (30A/OPTO/Wired/6S)

GT-Drone EC-X3 ESC for Multicopters (30A/500Hz/OPTO/Wired/2S~6S)

드론용 펌웨어가 탑재된 멀티콥터용 브러쉬리스 변속기 입니다.

최저 50Hz ~ 최대 500Hz 의 Input Rate 를 지원하며, 별도의 셋팅 없이 바로 장착 후 사용이 가능합니다.

드론 전용으로 최상의 해상도를 구현하고 있으며, 7.4V ~ 22.2V (2S ~ 6S) 리튬폴리머 배터리를 사용할 수 있습니다.

450 ~ 600급 드론에 사용하기에 최적의 제품으로, BEC 가 없는 OPTO 방식입니다.

본 제품은 변속기에 모터와 연결하기 위한 16AWG 와이어가 장착된 타입입니다. (연결잭 미포함)

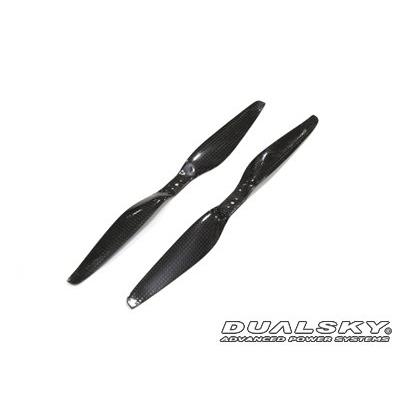

제품 구성품 4 : [DUALSKY] 12x5.5 MR Prop (Version.2)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

3. 장착 완료 사진

4. 실제 크기
