제품 구성품 1 : 1200 TVL 고품질 카메라 모듈 (2.8mm/5~15V/NTSC)

1200 VTL High Definition Camera (2.8mm/5~15V/NTSC)

소형 FPV용 1200 VTL 고해상도 카메라

NTSC 방식입니다.

색상 : Black

제품 구성품 2 : [구매대행] VTX30-800 영상 송신 보드

[구매대행] VTX30-800 영상 송신 보드

드론용 아날로그 무선 영상 송신을 위한 25W~800W 가변 출력 40CH FPV-TX 모듈입니다.

입력전압은 2S~6S(7V~26V)의 폭넓은 전압을 지원합니다.

채널 변경은 DIP 스위치가 아닌 디지털 방식으로 설정되며 소형 레이싱 드론부터 대형 드론까지 모두 사용이 가능합니다.

본 상품은 구매대행 상품이며 매장 재고 문의 등은 받지 않으므로 이점 양지말씀 드립니다.

주의 사항 : FPV 모듈에 전원을 넣기 전, 반드시 안테나(별매) 장착 후 전원을 연결 하시기 바랍니다.

안테나를 연결하지 않고 전원을 넣을 경우 과열로 모듈 파손이 되며 수리가 되지 않을 수도 있습니다.

RP-SMA Hole 타입 안테나 또는 MMCX-SMA 안테나를 사용할 수 있습니다. (안테나 미포함)

주의 사항 2 : 영상 송신 모듈은 열이 많이 발생하는 장치입니다.

손을 데지 않도록 주의하시고, 비행하면서 프로펠라 후류에 열이 식을 수 있도록 배치하시기 바랍니다.

밀폐된 공간에 설치하지 않도록 주의하세요.

열이 덜 발생하려면 최대한 낮은 전압 (7V) 를 사용하세요.

설명:

PIT/25MW/100/200/400/800MW 5 전력 조절 가능, 40CH

전원 공급 장치 7-26V (2-6S)

구멍 거리 30.5*30.5MM, 직경 M3

치수 36*36MM

무게: 6.8 그램

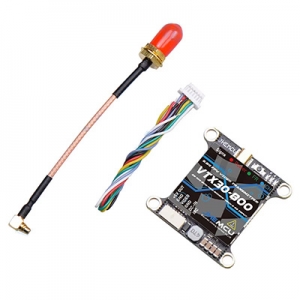

패키지 포함:

1 x VTX30-800 모듈

1 x MMCX-SMA Jl 케이블

1x6P * 1.0MM 플러그 코드

제품 구성품 3 : [TR] Lollipop 5.8G.3.0dBi RHCP Antenna (RP-SMA/Hole Type)

[TR] Lollipop 5.8G 3.0dBi RHCP Antenna (RP-SMA/Hole Type)

5.8G 3dBi 롤리팝 고감도 마이크로 안테나.

초소형 레이싱 드론 등에 적합하도록 설계된 영상 송/수신용 안테나입니다.

내부에 핀이 없는 RP-SMA(Hole) 타입입니다.

- RHCP
- Frequency : 5325-5945MHz
- Width : 100MHz
- Input Impedance : 50
- Vswr : <=1.5
- Gain : 3dBi
- Power Capacity : 50
- Radiator:Cuprum
- Polarization Type:Vertical
- V.S.W.R:1.5-2.5
- Connector : SMA Male , RP-SMA Male, UFL , MMCX
- Color : Red black
- Weight : 7.6g(long) 5.1g(short)
- Length : 63*17mm

<제품 이미지>

마이크로 안테나는 핀타입(SMA)과 홀 타입(RP-SMA)로 구분 됩니다.

주문 전 타입을 확인 후 주문해 주시기 바랍니다.
